33120S40 | Соединитель угловой 33х120, серия 40

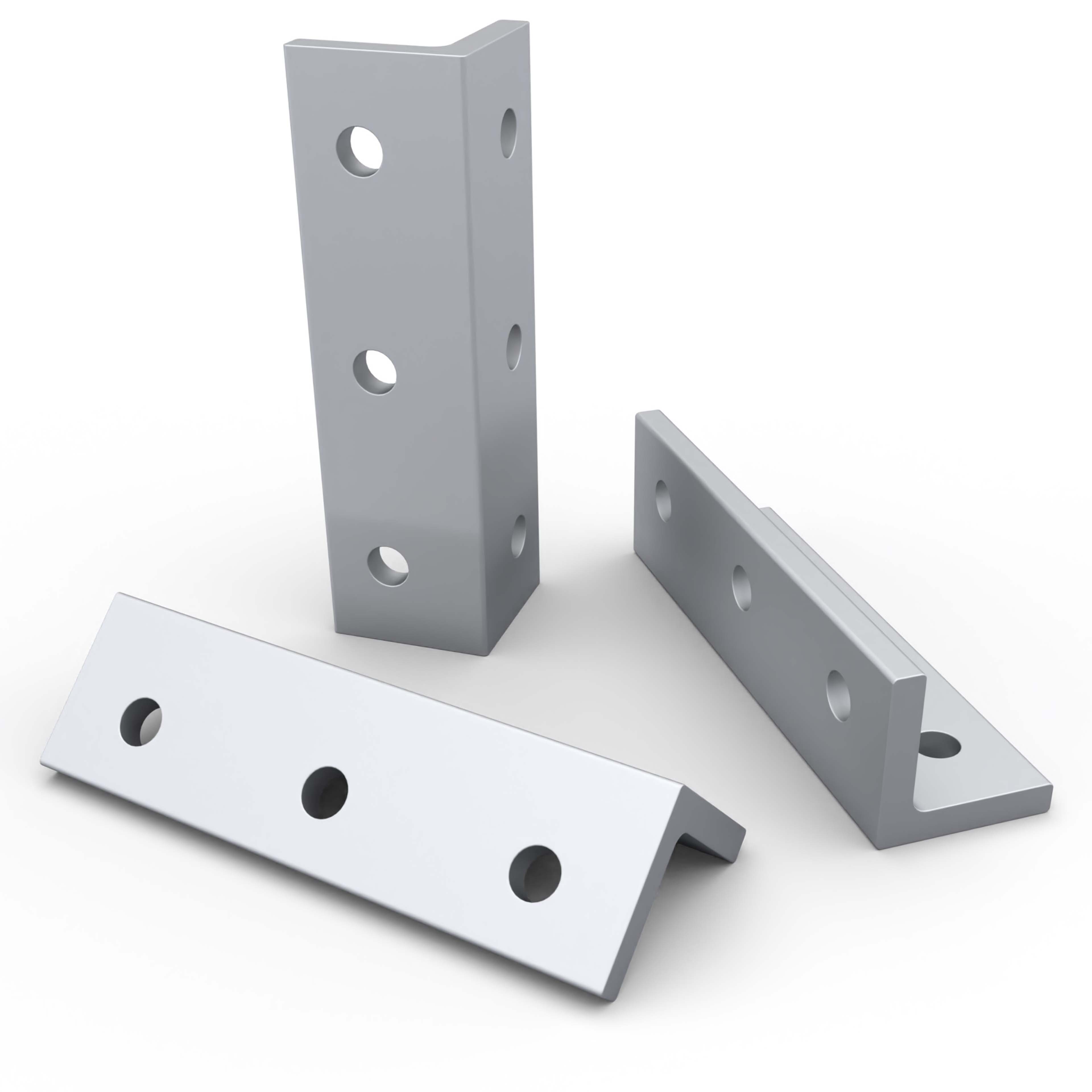

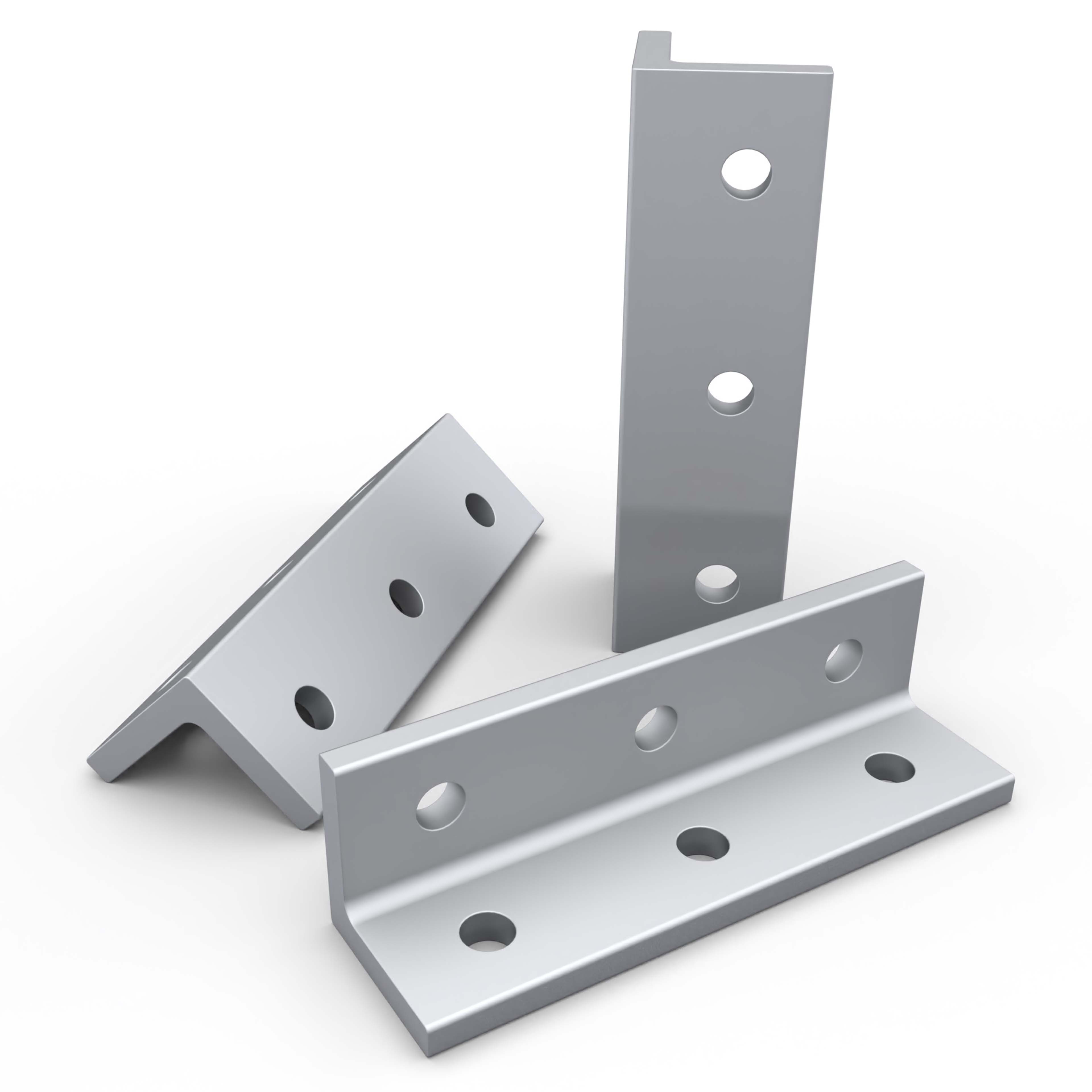

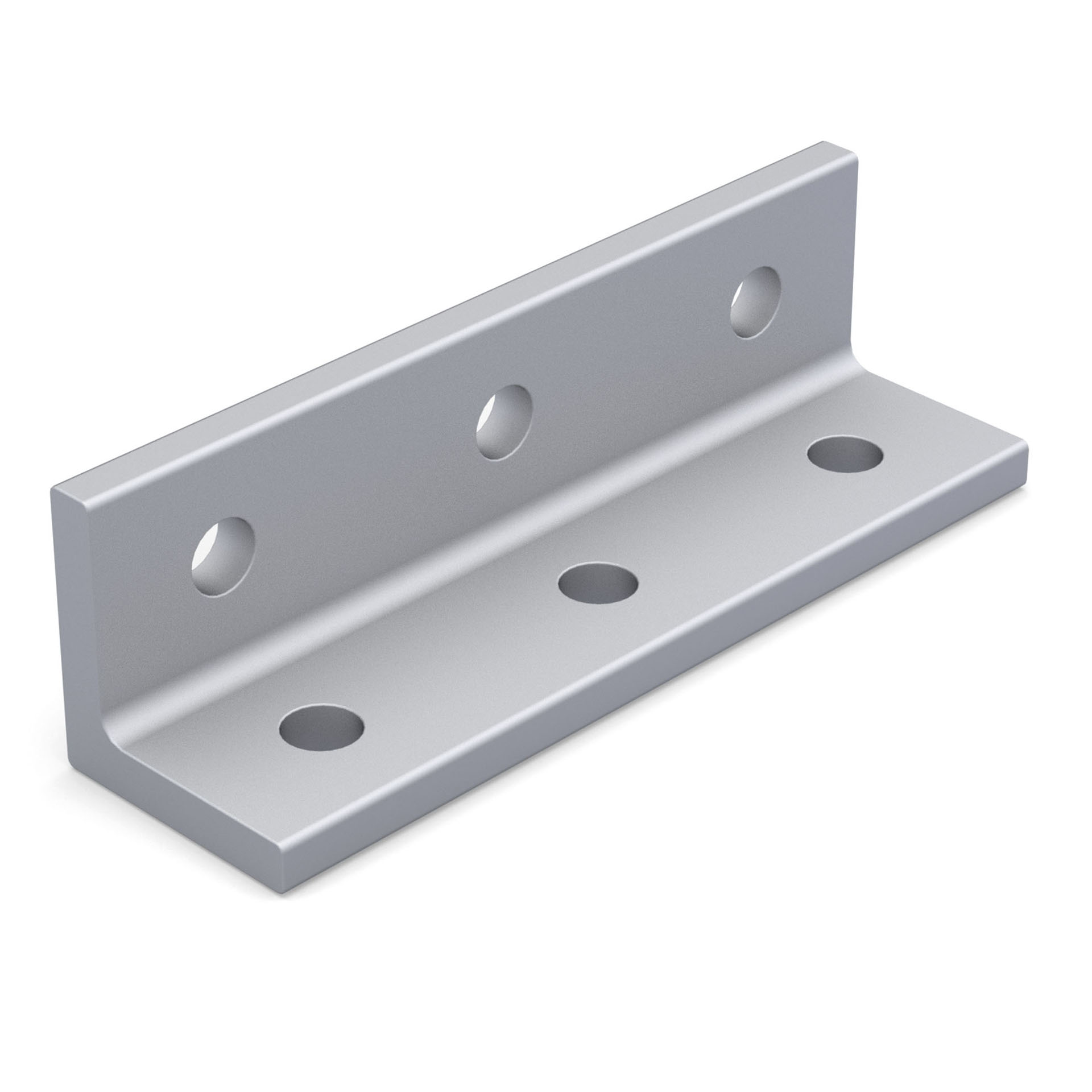

Угловой соединитель 33х120, серия 40 арт. 33120s40

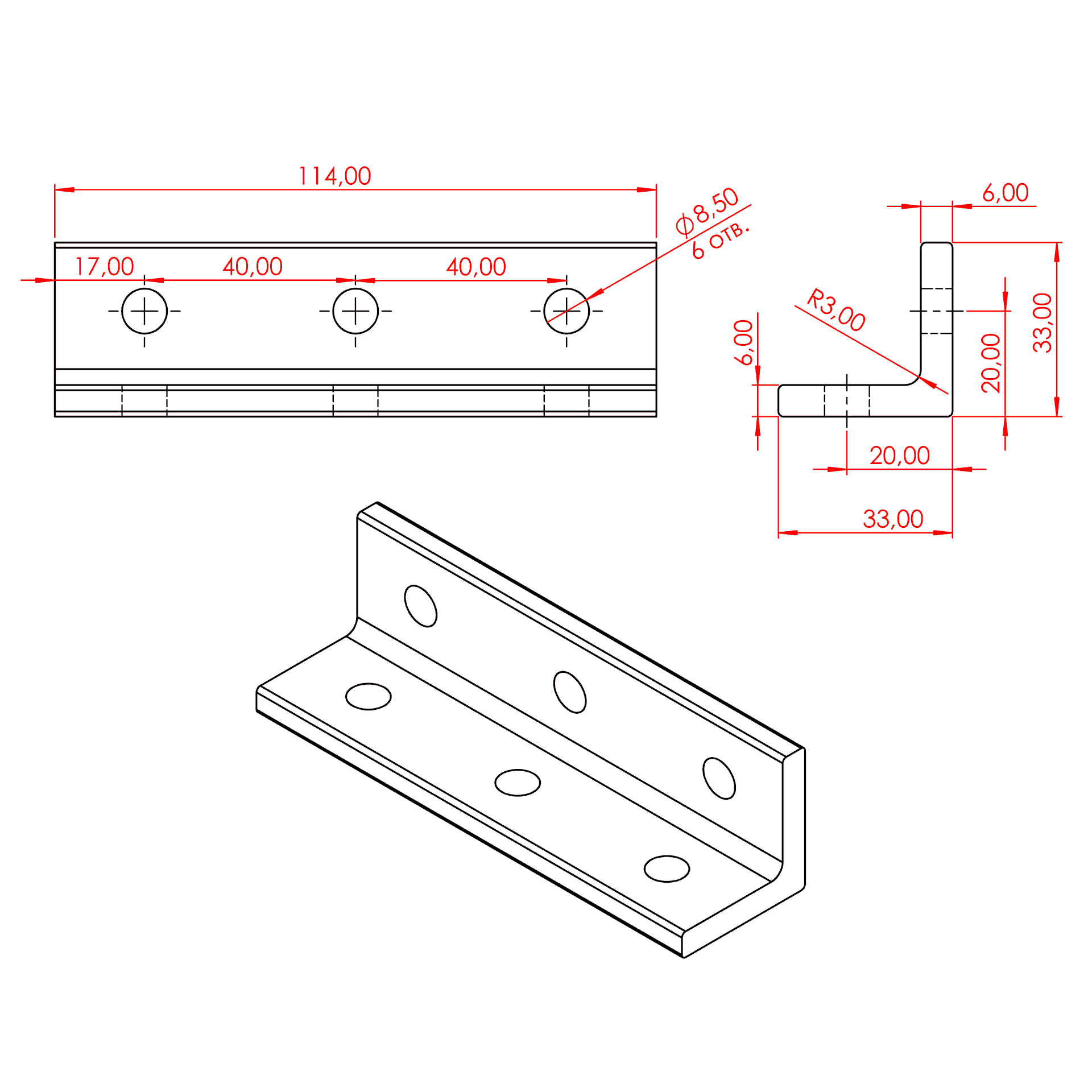

Чертёж соединительного уголка арт. 33120S40

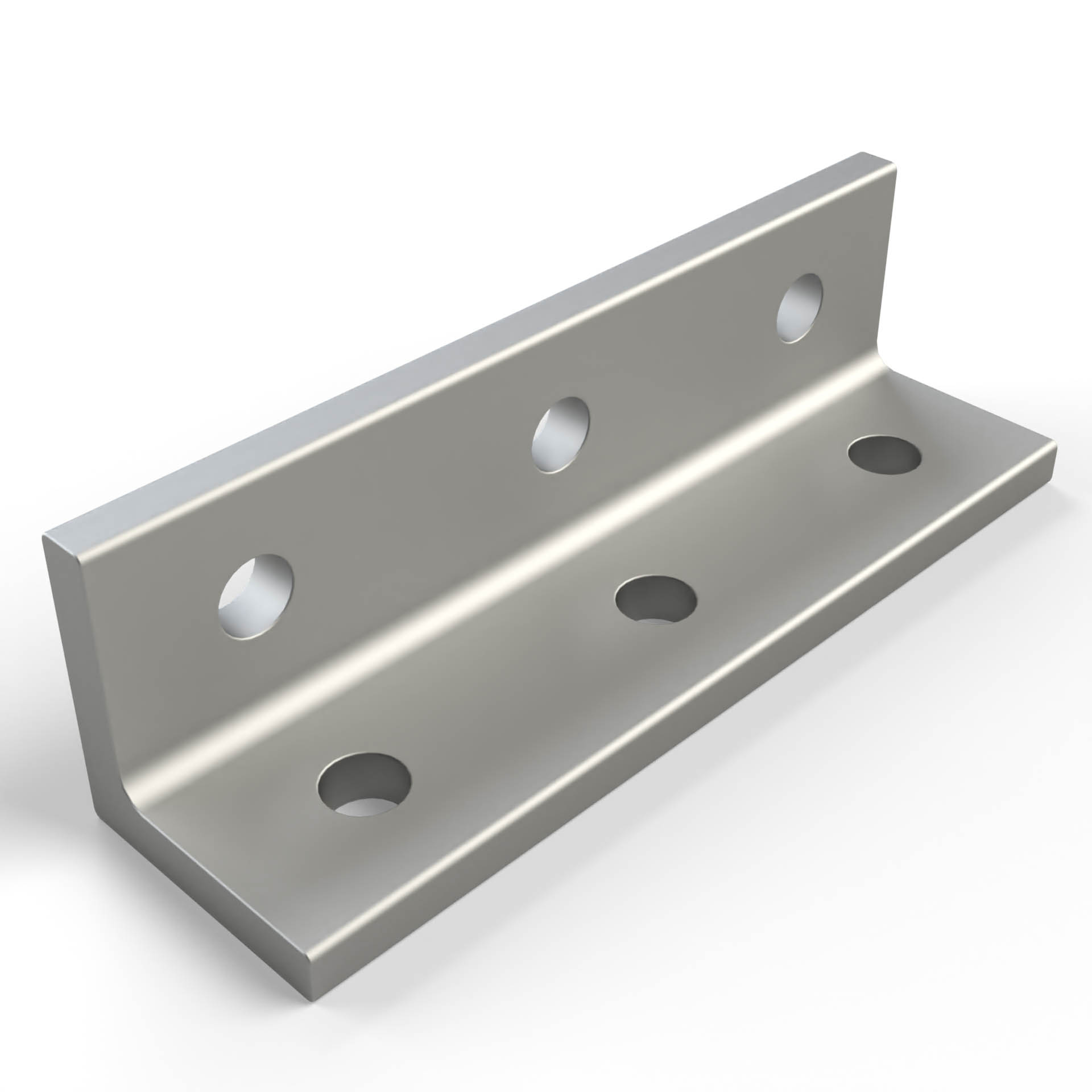

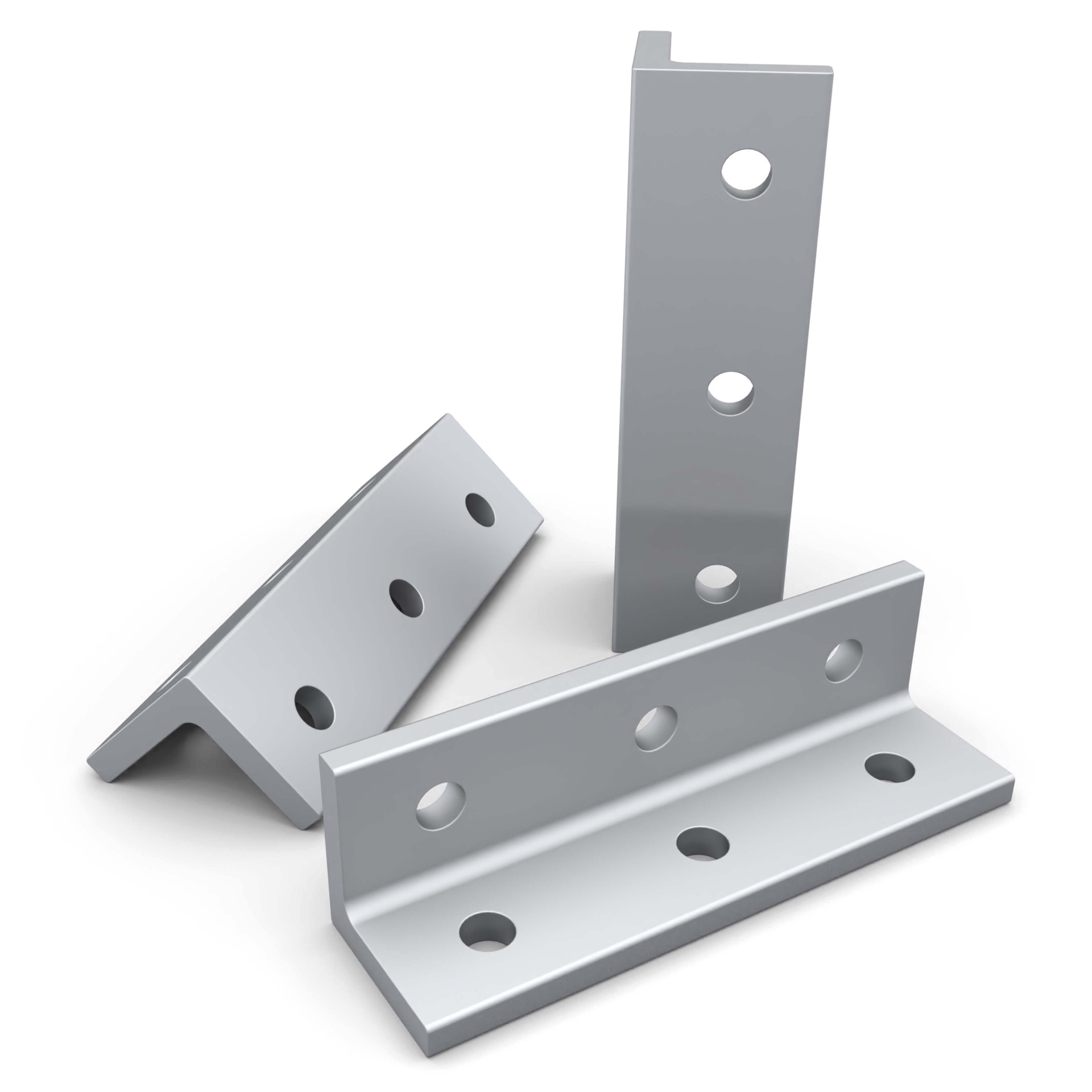

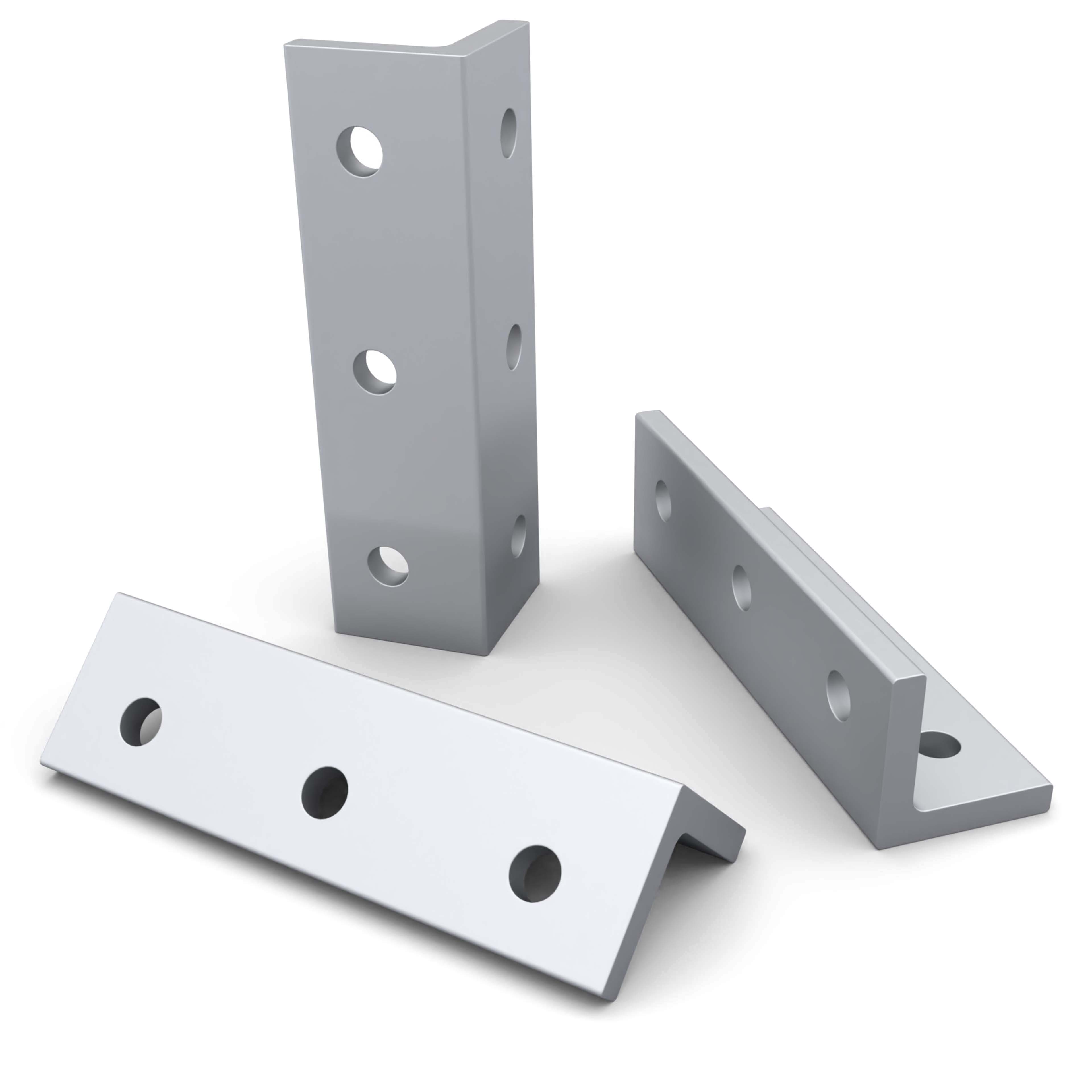

алюминиевый угловой соединитель 33х33х120 мм серия 40
Алюминиевый уголок к конструкционным профилям 40х120

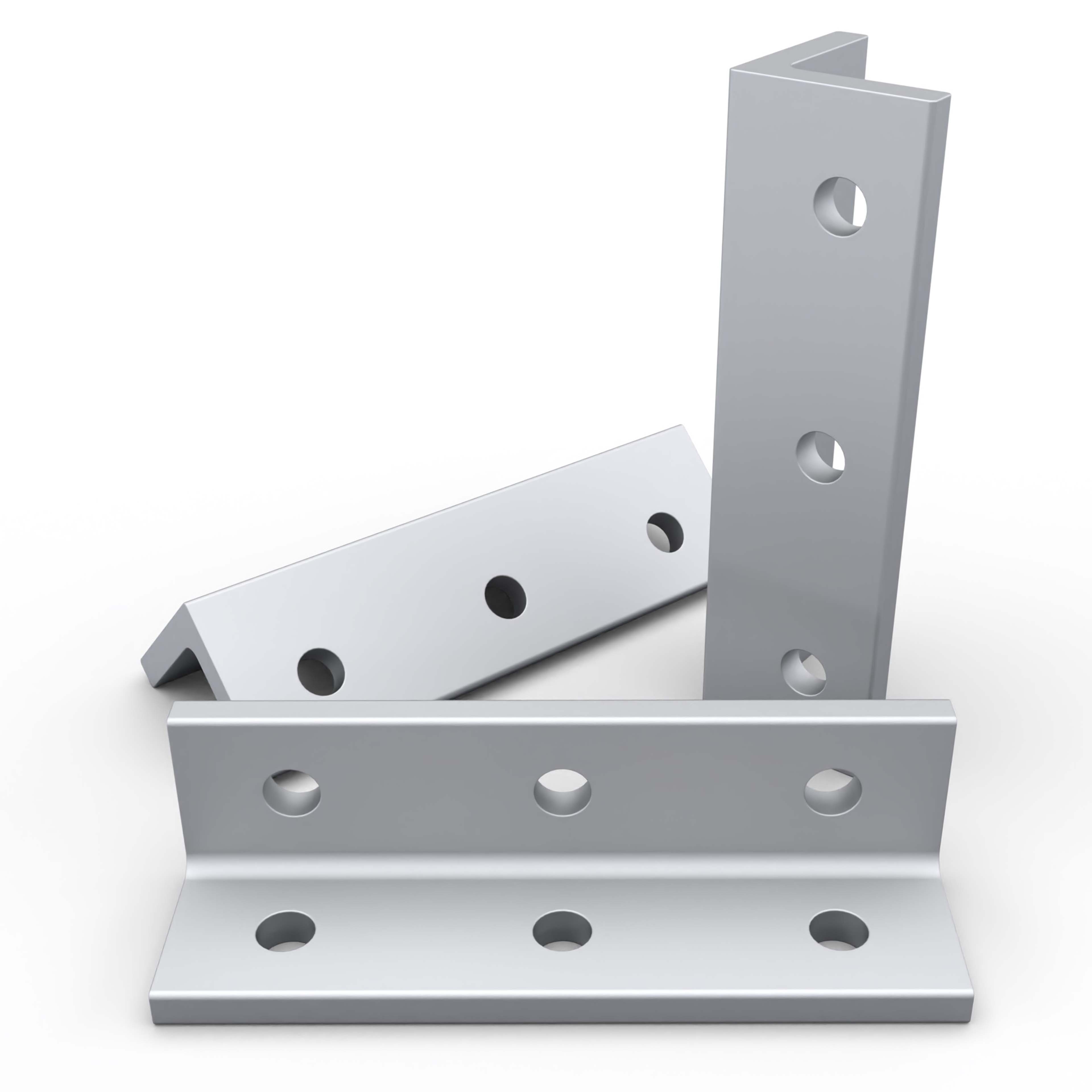

Соединитель алюминиевый к станочным профилям 40х120 серия 40

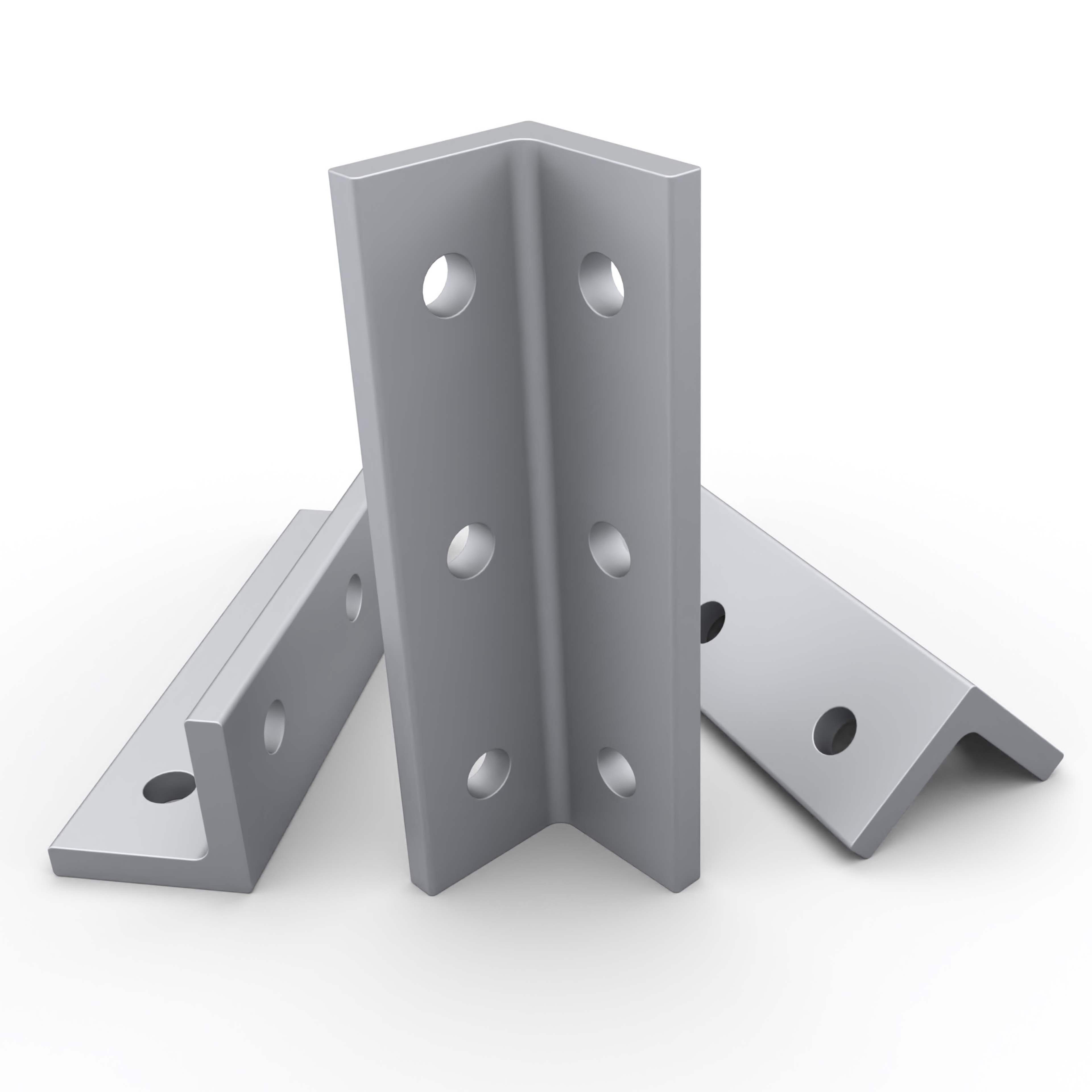

Угловой соединитель 33х33х120 серия 40, к алюминиевым конструкционным профилям
278.00 руб. от 1 шт.
( -3 % )
269.66 РУБ.
от 30 шт.
( -5 % )
264.10 РУБ.
от 100 шт.
( -10 % )
250.20 РУБ.
от 500 шт.
RSI
Количество
добавить
Наличие 33120S40 | Соединитель угловой 33х120, серия 40
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 33120S40 | Соединитель угловой 33х120, серия 40
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Угловой соединитель алюминиевый 33х120 мм, предназначенный для применения в конструкциях с использованием конструкционного профиля серии 40.
Загрузить:
- 3D модель (33120S40.step)
- Чертеж  (33120S40.pdf)
Не забудьте купить комплект крепежа к угловому соединителю 33х120 арт. 33120S40:

К профилям серии 40 с пазом 8 мм
Вариант 1
1. Т-болт М8х25 арт. 5027 - 6 шт.
2. Гайка с фланцем М8 DIN6923 - 6 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 6 шт.
2. Сухарь пазовый М8 арт. 5071 - 6 шт. / или закладной пазовый сухарь М8 арт. 5260 - 6 шт.


К профилям серии 40 с пазом 10 мм
Вариант 1
1. Т-болт М8х25 арт. 5031 - 6 шт.
2. Гайка с фланцем М8 DIN6923 - 6 шт.

Вариант 2
1. Винт M8х20 ISO 7380 - 6 шт.
2. Т-гайка М8 паз 10 арт. 5018 - 6 шт. / или сухарь пазовый М8 арт. 5074 - 6 шт. / или закладной пазовый сухарь М8 арт. 2A11.A41A.01 - 6 шт.

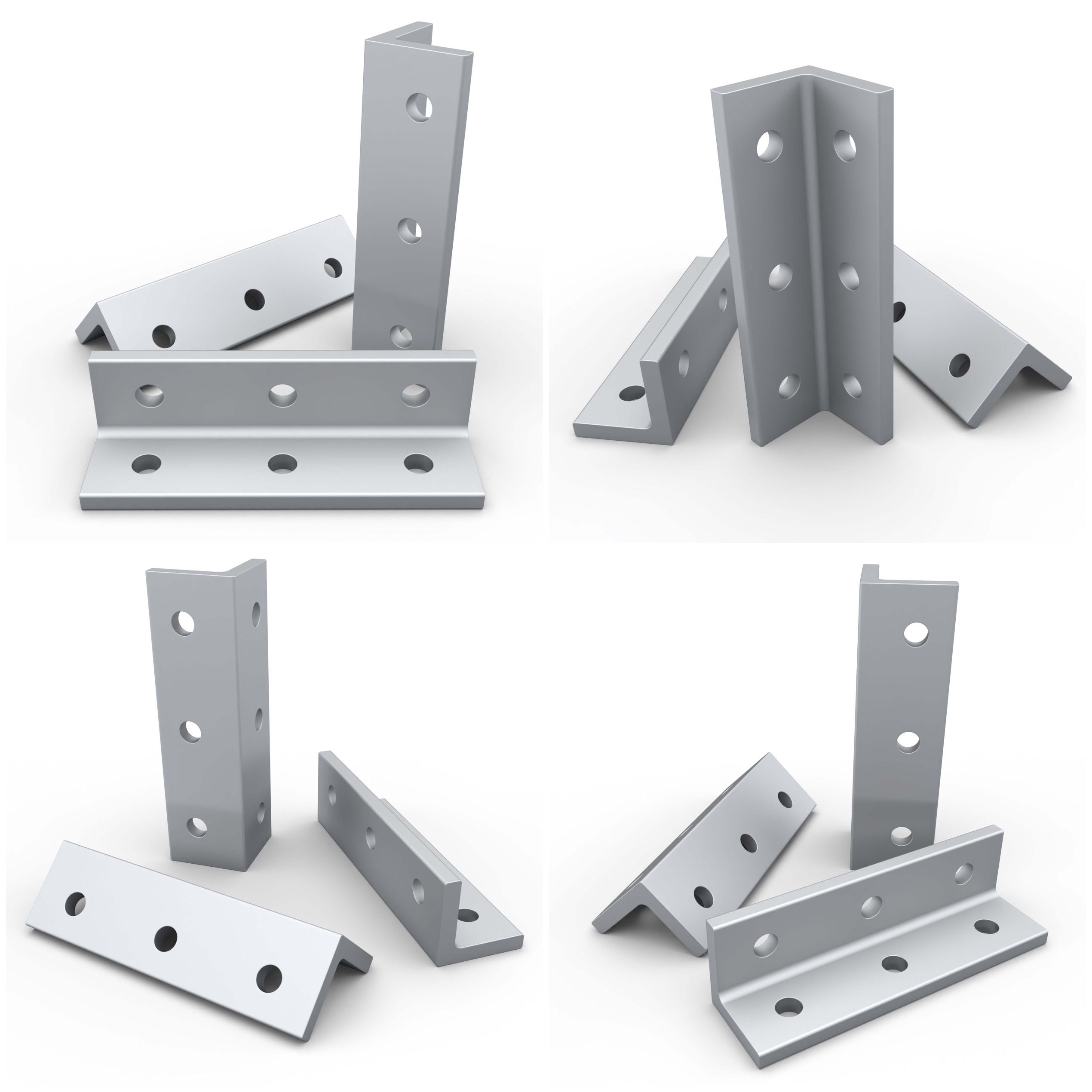

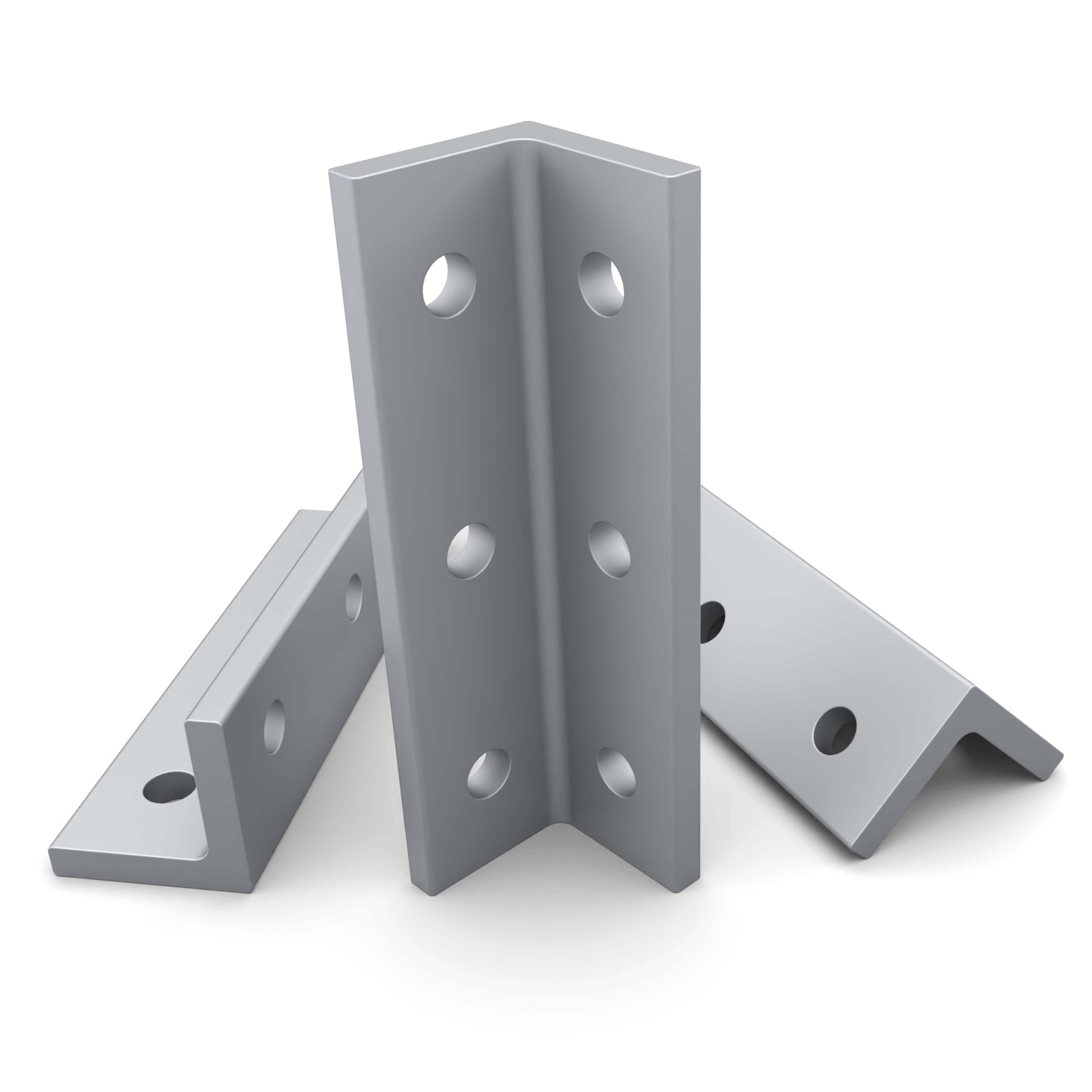

Угловые соединители 33х33х120 к профилям 40х120

Характеристики

Артикул:
 33120S40
Профили:
 с пазом 8 мм, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Материал:
 AlMgSi 6063 Т6
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0.106
Цвет:
 Алюминий
