650.00 руб.
RSI

Цена за 1 шт.

Количество

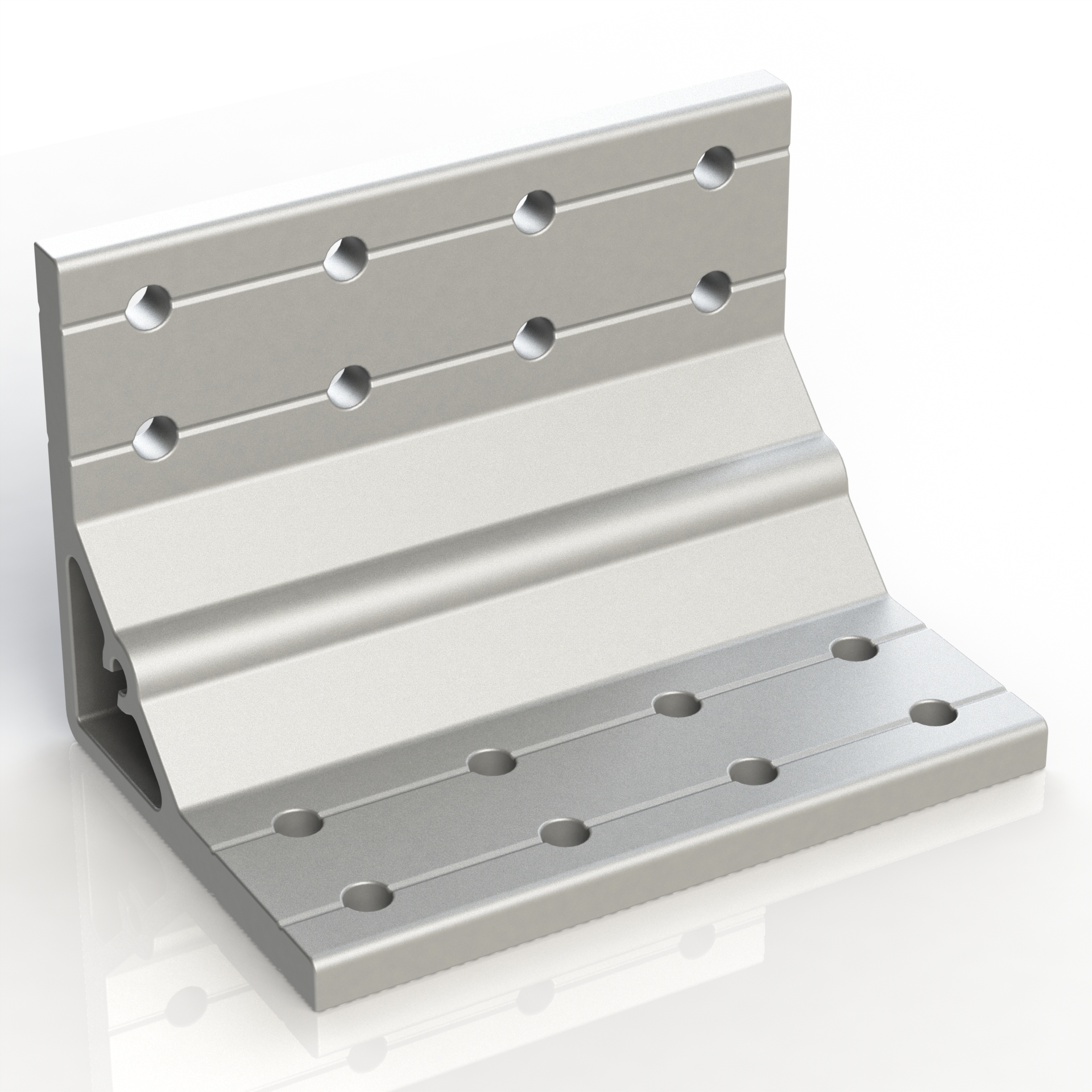

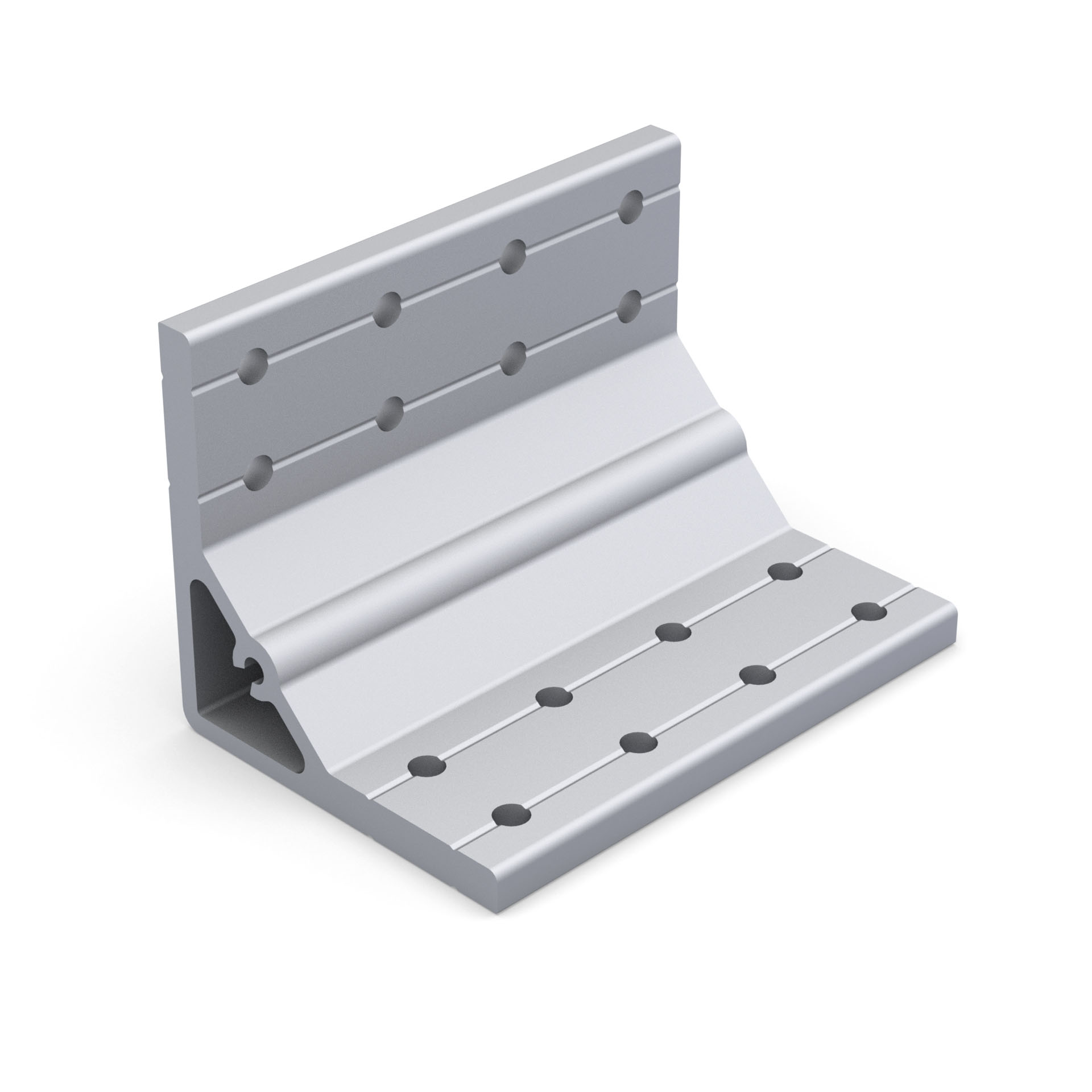

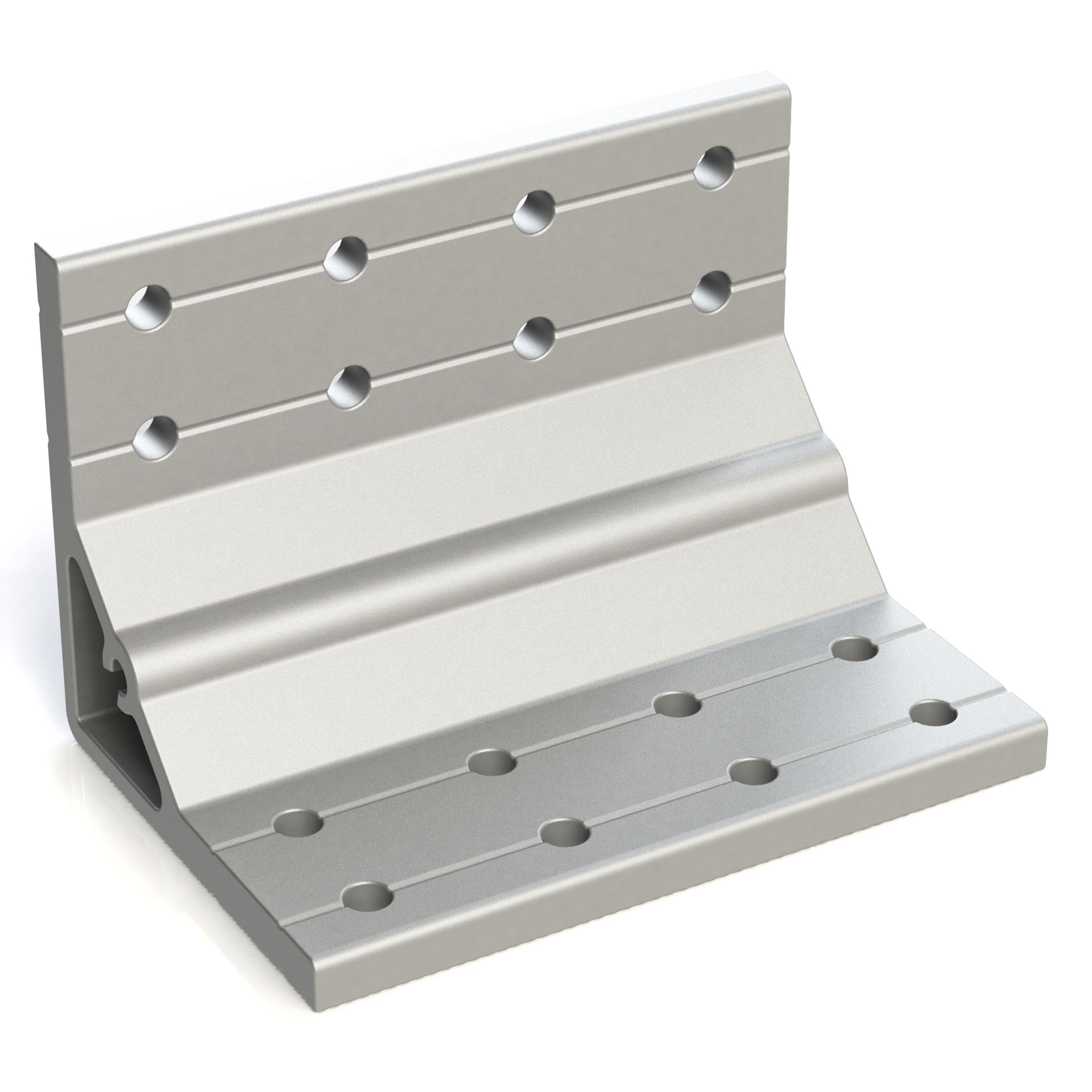

Наличие 78120S30 | Соединитель угловой 78х120, серия 30
ПОД
ЗАКАЗ
Наличие 78120S30 | Соединитель угловой 78х120, серия 30
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 3 до 5 рабочих дней

Описание


Загрузить:
- 3D модель (78120S30.step)

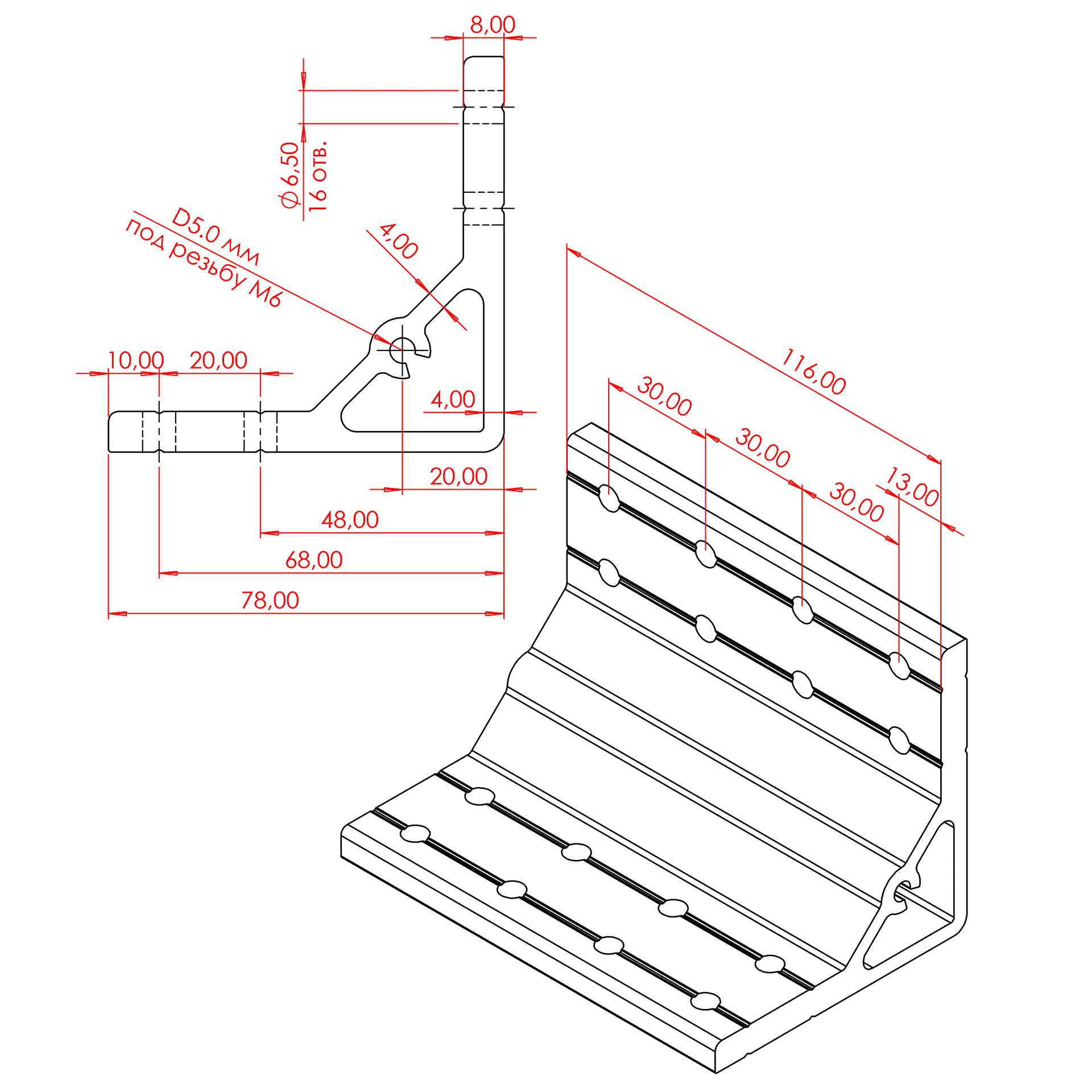

- Чертеж  (78120S30.pdf)

Не забудьте купить комплект крепежа к угловому соединителю 78х120 арт. 78120S30:

Вариант 1
1. Винт М6х16 ISO7380 - 16 шт.
2. Т-гайка М6 арт. 5006 - 16 шт. / или сухарь М6 арт. 5067 - 16 шт. / или закладной сухарь М6 арт. 2A12.A31A.01 - 16 шт.

Вариант 2
1. Т-болт М6х20 арт. 5023 - 16 шт.
2. Гайка с фланцем М6 DIN6923 - 16 шт.

Характеристики

Артикул:
78120S30
Профили:
с пазом 8 мм, серия 30, 30х30, 30х60, 30х90, 30х120, 60х60, 60х120
Материал:
AlMgSi 6063 Т6
Покрытие:
Без покрытия
Тип сырья:
Первичное
Вес, кг:
0.350
Цвет:
Алюминий
