Комплект пластин для сборки шарнирного соединения, серия 50

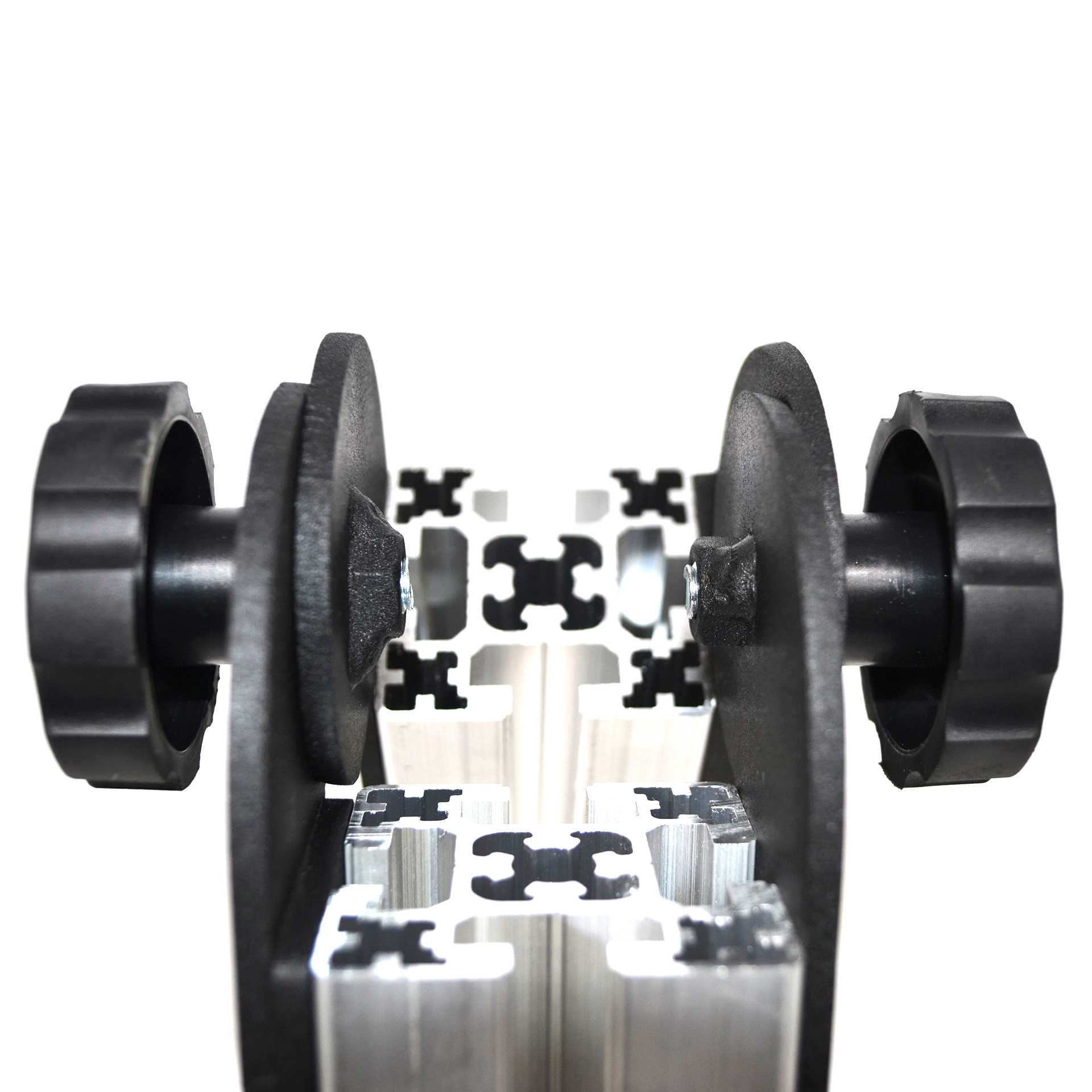

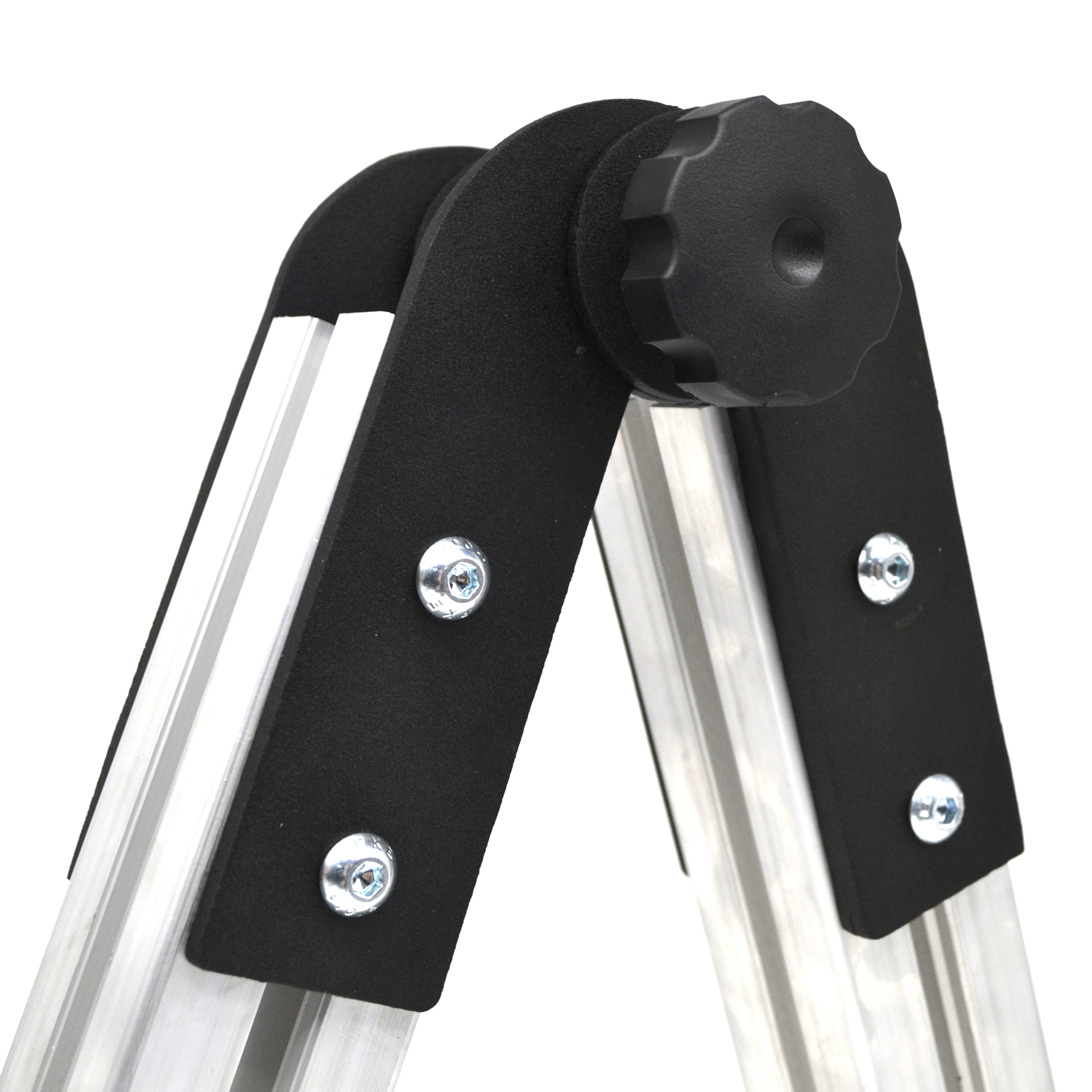

Шарнирное соединение для профиля 50х50 в сборе

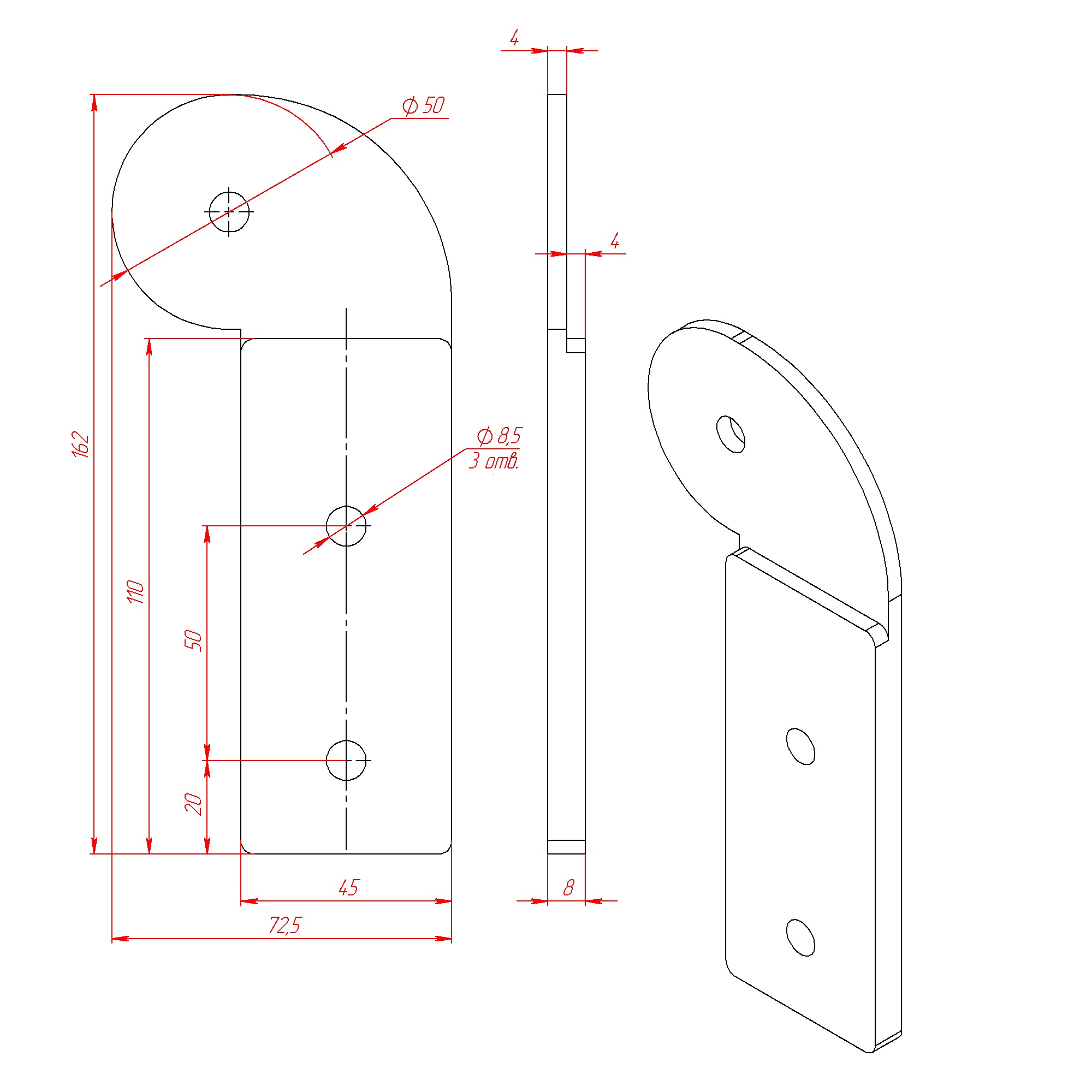

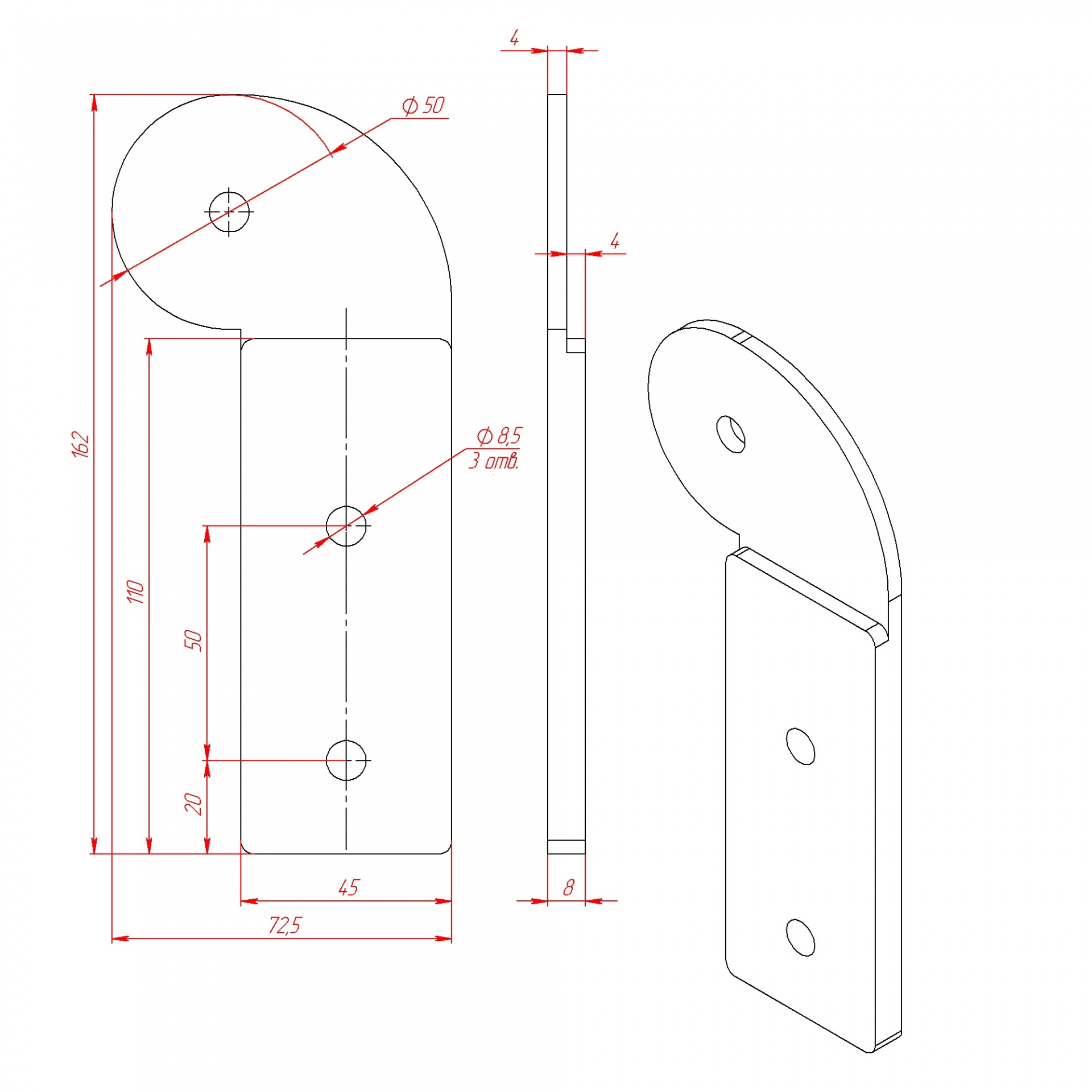

Чертёж пластины для сборки соединения 5050180

1 040.00 руб. от 1 шт.

( -5 % )	988.00 РУБ.	от 10 шт.
( -8 % )	956.80 РУБ.	от 50 шт.
( -12 % )	915.20 РУБ.	от 100 шт.

Количество

добавить

ПОД
ЗАКАЗ

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

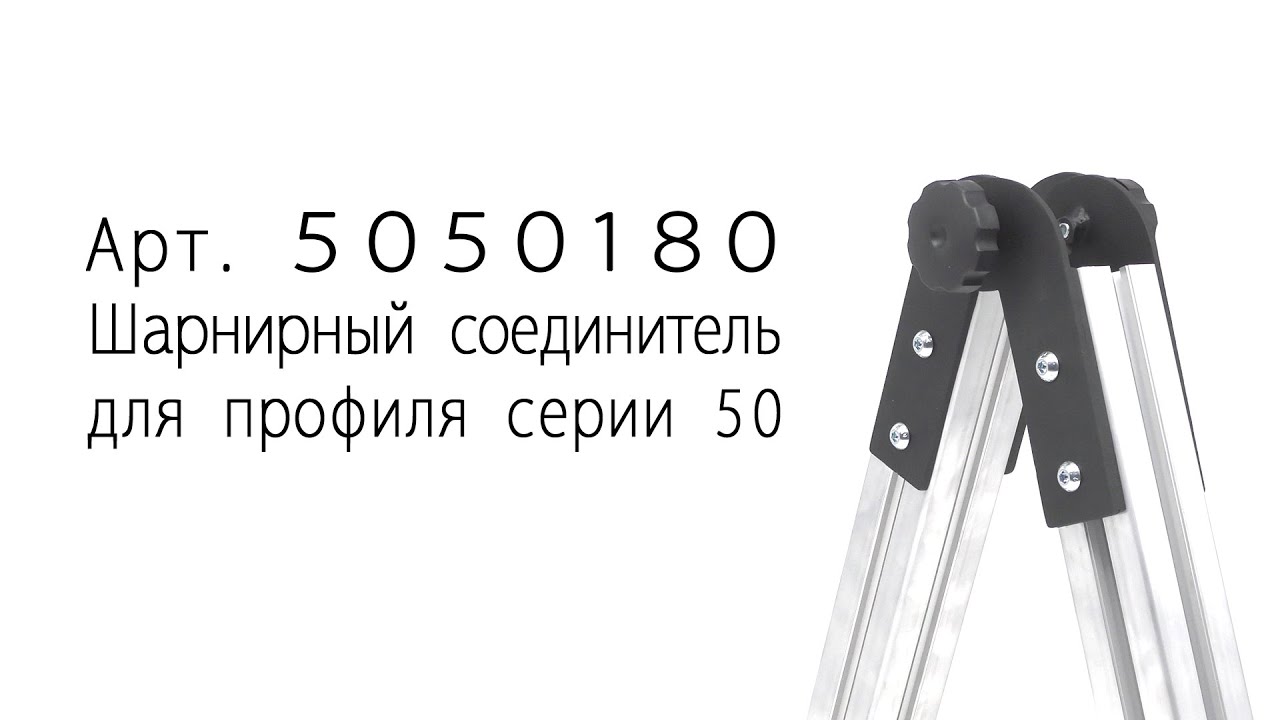

Видео о товаре:

Просмотреть ▼

Описание

Пластины для сборки поворотного шарнирного соединения с использованием профилей 50х50. Собранный шарнир допускает поворот до 180 градусов с возможностью фиксации при помощи фиксатора D50M8H15 (не входит в комплект поставки).

Загрузить:

- 3D-модель (5050180.step)

- Чертёж (5050180.pdf)

Не забудьте купить комплект крепежа к шарнирному соединителю:

1. Комплект сухарей для паза 10 мм (5074 либо 5074AL) - 8 шт.

2. Винт М8х20 DIN912 либо Винт М8х20 ISO7380 - 8 шт.

3. Фиксатор М8х15 D50M8H15 - 2 шт.
