Комплект опорных соединителей под углы 30 и 60, к профилю 40х160

2 515.00 руб. от 1 шт.

Количество

добавить

ПОД
ЗАКАЗ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-3 рабочих дня

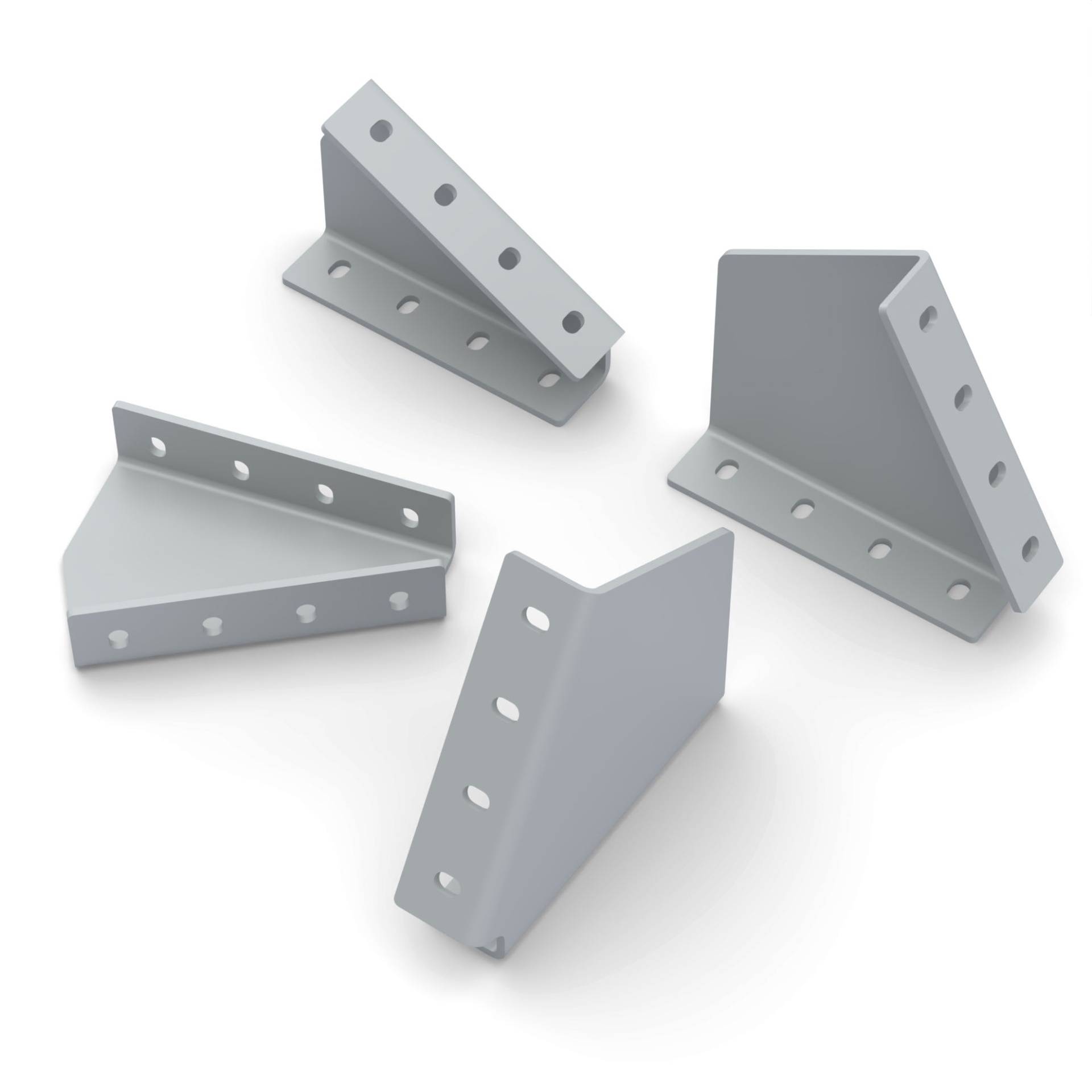

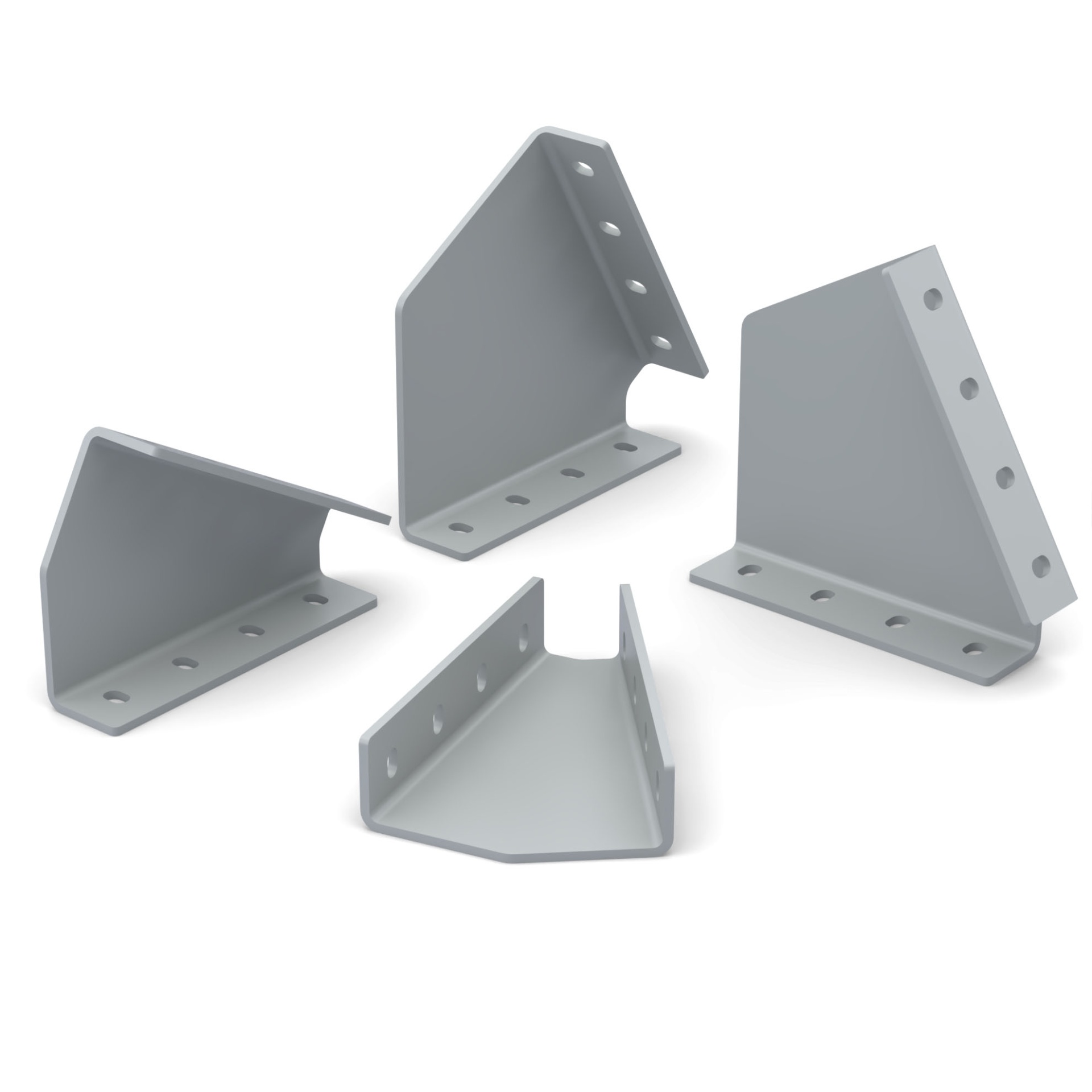

Комплект из 4х стальных угловых соединителей для крепления ступеней к профилям 40х160.

В комплект входит:
- Угловой соединитель 30 градусов арт. 4016030 - 2 шт.
- Угловой соединитель 60 градусов арт. 4016060 - 2 шт.

Соединители окрашены порошковой полимерной краской в цвет RAL7035.

Загрузить:

3Д модель угловой опоры 30 градусов (SPFS30_40160.step)

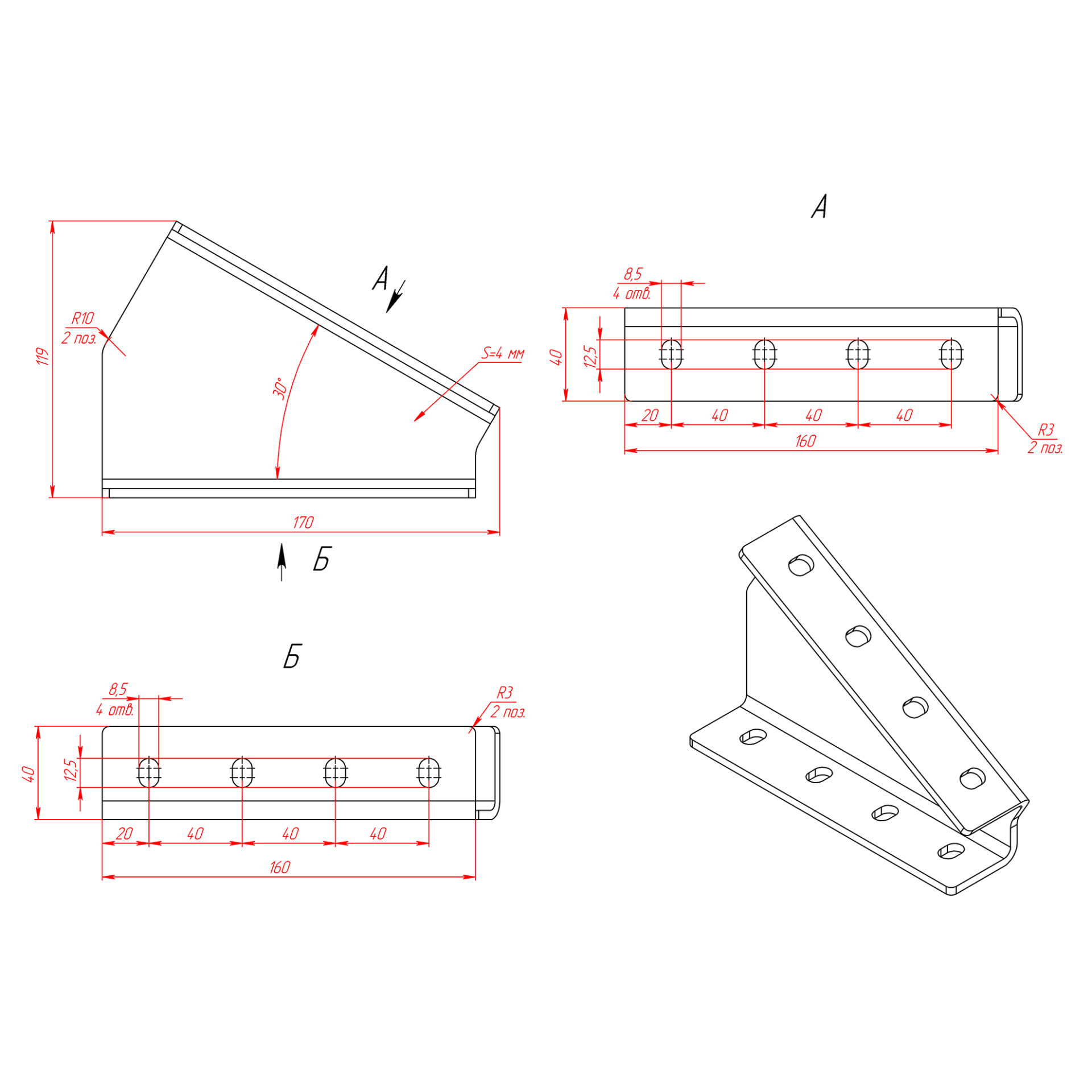

Чертёж угловой опоры 30 градусов (SPFS30_40160.pdf)

3Д модель угловой опоры 60 градусов (SPFS60_40160.step)

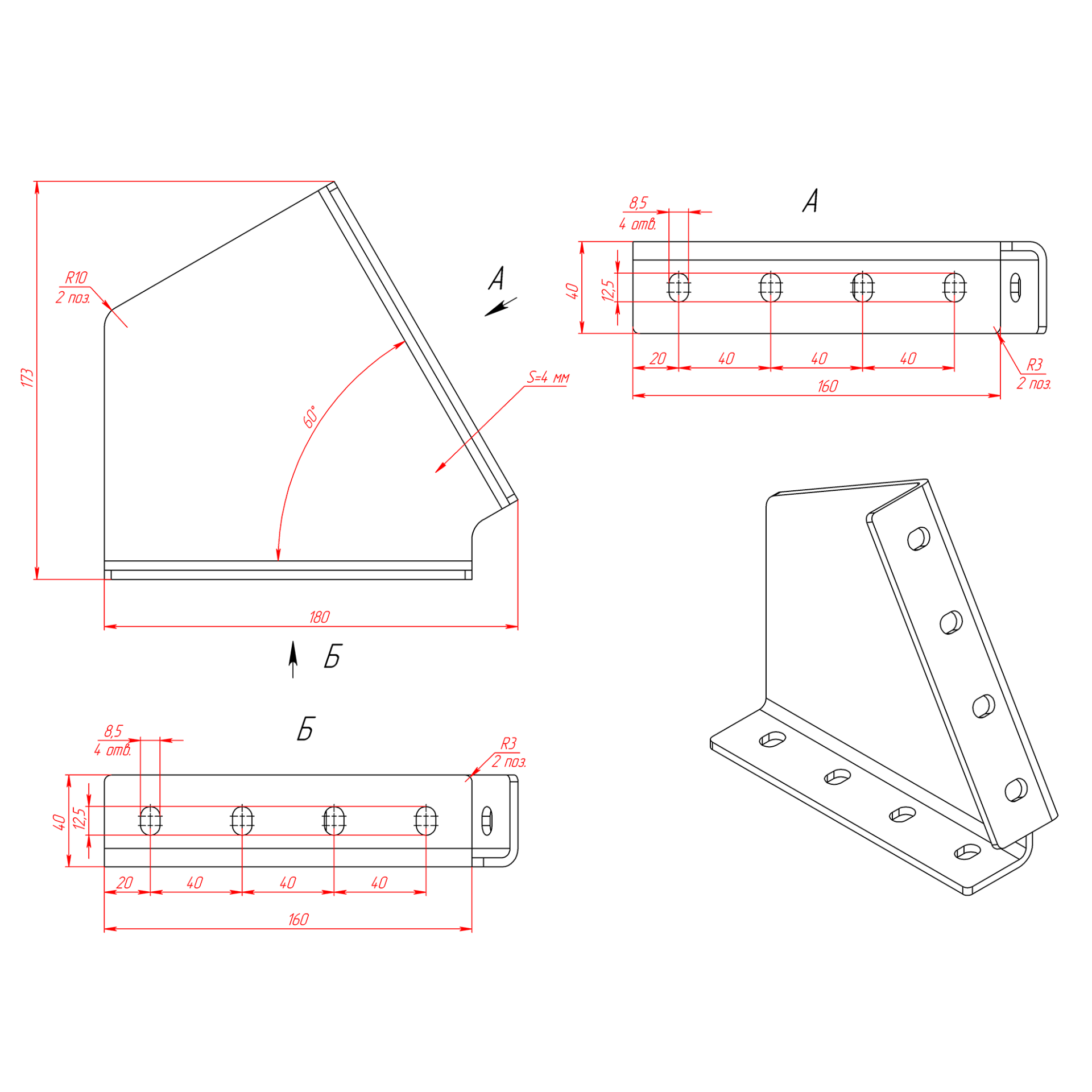

Чертёж угловой опоры 60 градусов (SPFS60_40160.pdf)

Не забудьте купить комплект крепежа к комплекту угловых опор арт. SPFS30-60/40160:

К торцу профиля 40х160

1. Винт 8х25 ISO7380 - 32 шт.

2. Шайба увеличенная DIN9021 D8 - 32 шт.

3. Гровер D8 - 32 шт.

SPFS30-60/40160 | Комплект (4 шт.) угловых соединителей 30/60 градусов к профилям 40х160 мм
