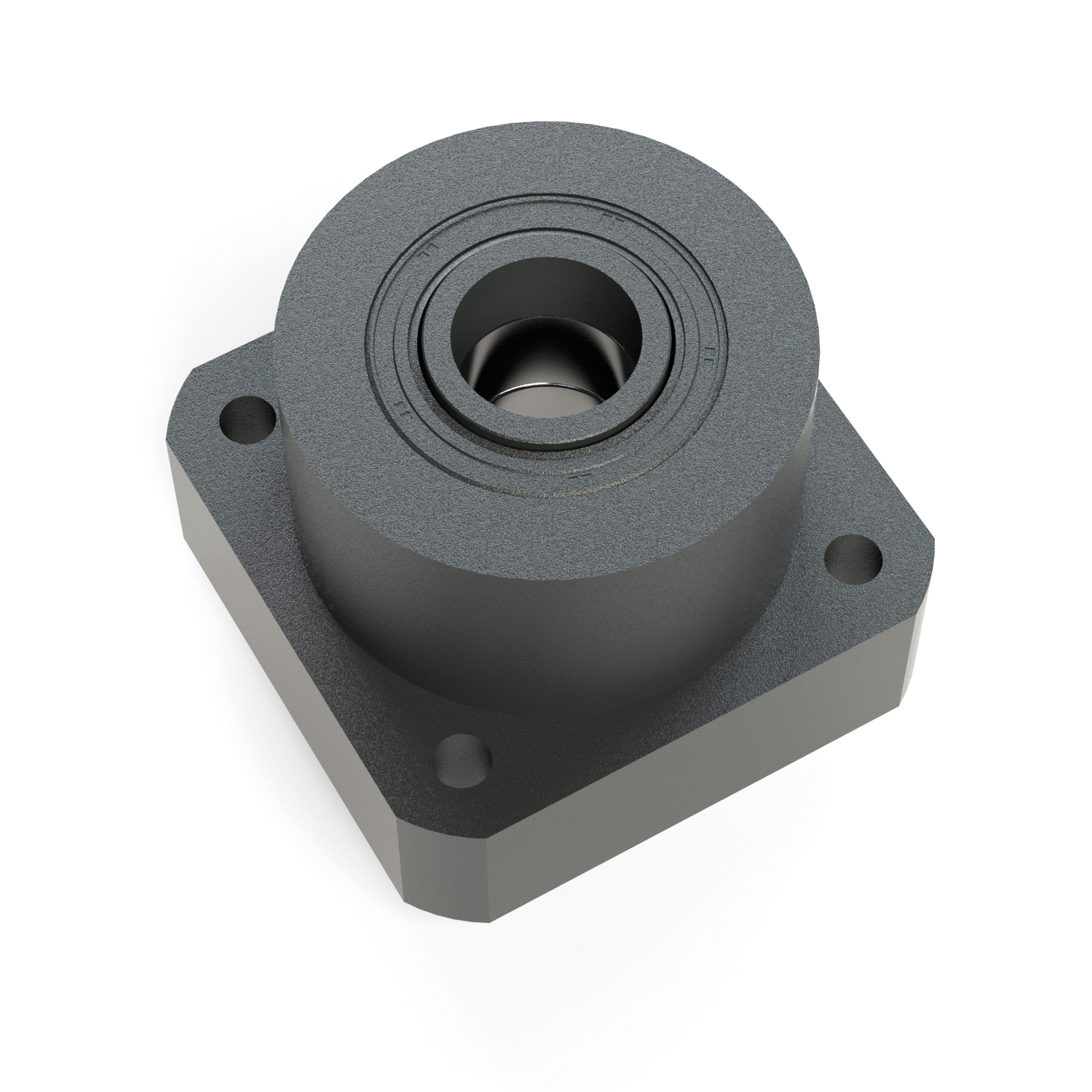

FK-20 | Фиксирующая фланцевая подшипниковая опора D20 мм

Файлы для скачивания | чертежи | 3D-Модели

1. FK-20 | Фиксирующая фланцевая подшипниковая опора D20 мм (3D-модель).ZIP

Скачать

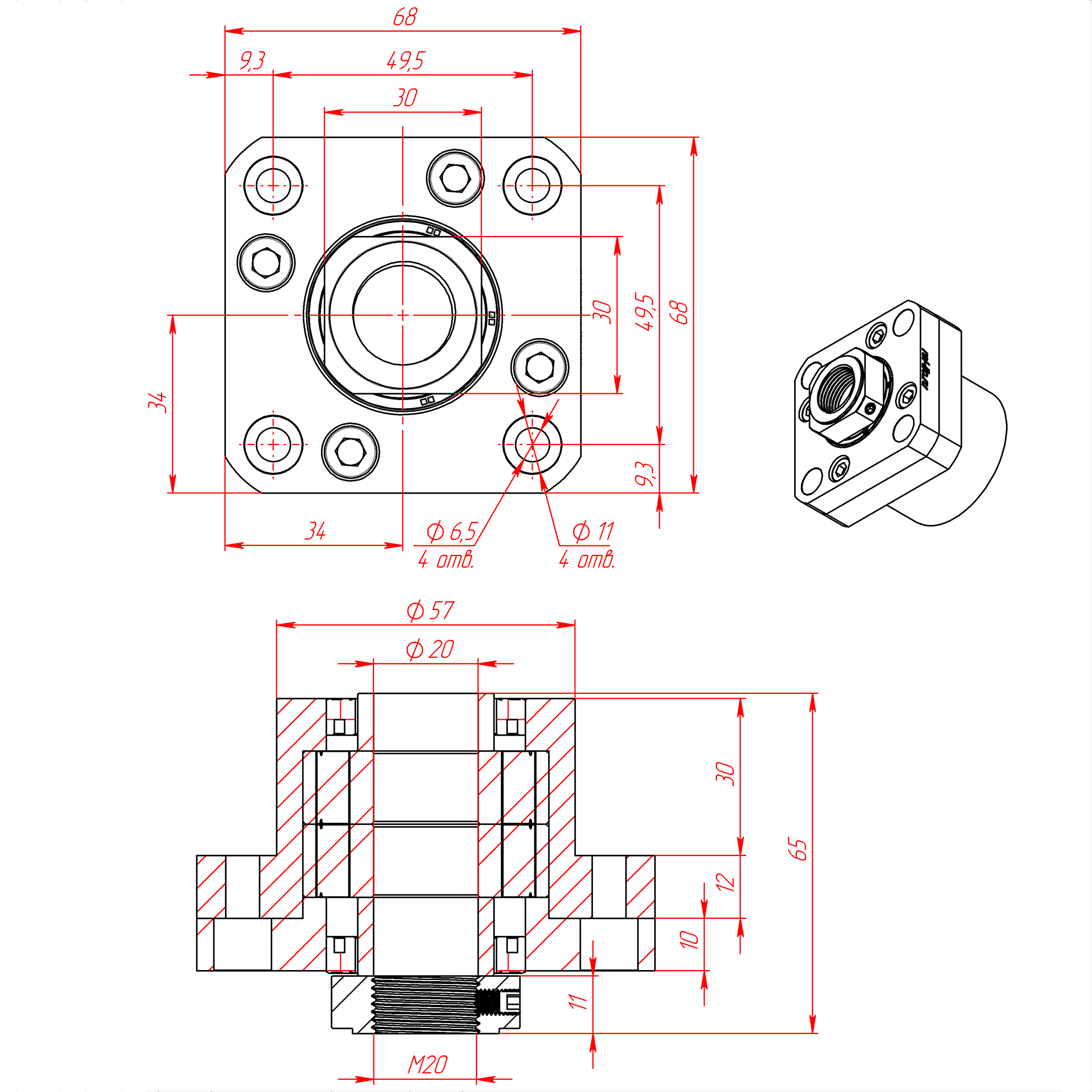

2. FK-20 | Фиксирующая фланцевая подшипниковая опора D20 мм (Чертёж).PDF

Скачать

Описание

Кoмпактная и жесткая фиксирующая опора для винтов ШВП с внутренним диаметром 20 мм. Оснащена фланцем и стопорной гайкой; два радиальных подшипника обеспечивают высокую радиальную жесткость и создают натяжение в осевом направлении.

Ключевые особенности

• Фиксирующий тип опоры (серия FK) для жесткого крепления винта ШВП
• Внутренний диаметр: 20 мм
• Два радиальных подшипника для повышенной жесткости и ресурса
• Фланец и стопорная гайка в комплекте
• Рекомендованный винт ШВП: диаметром от 25 до 32 мм

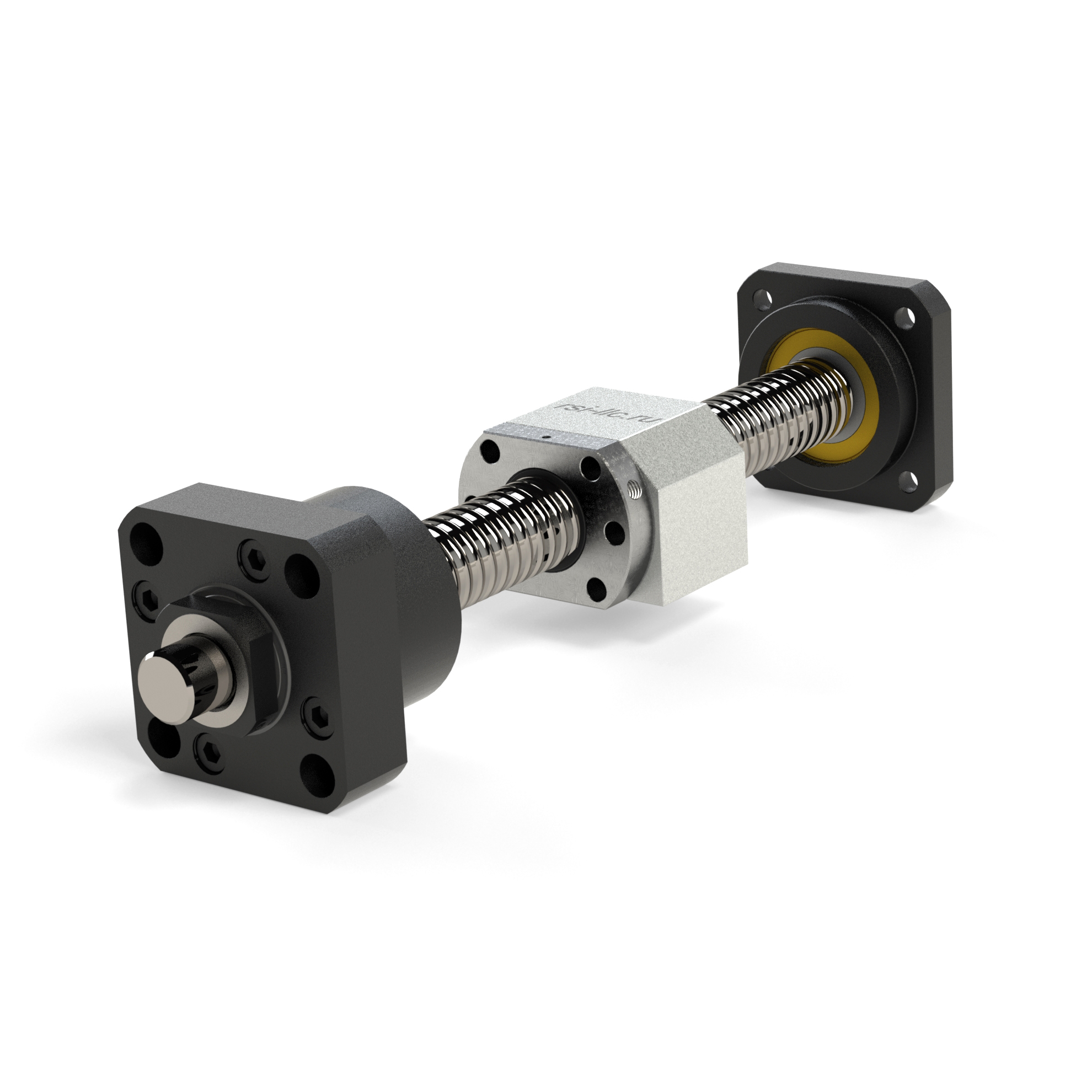

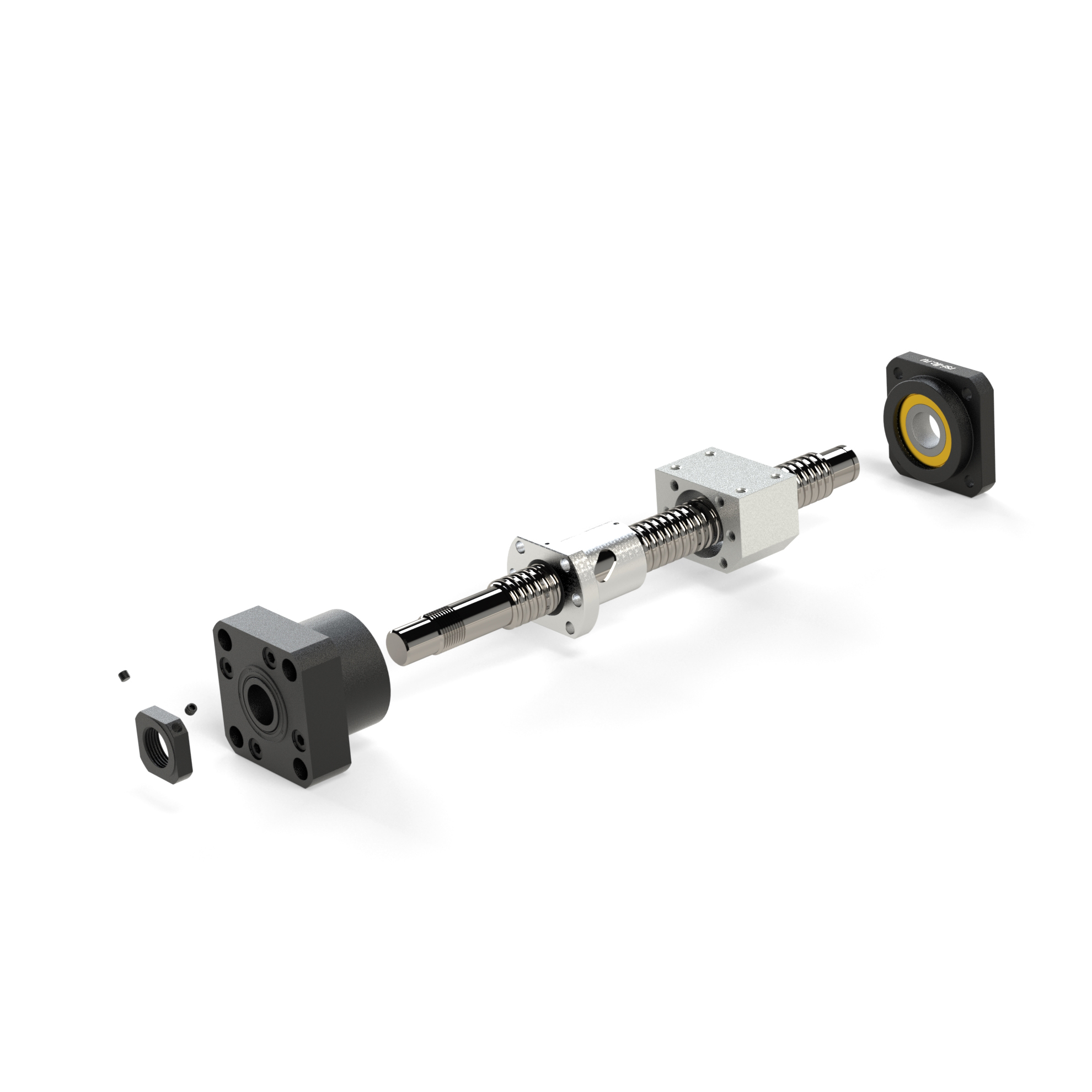

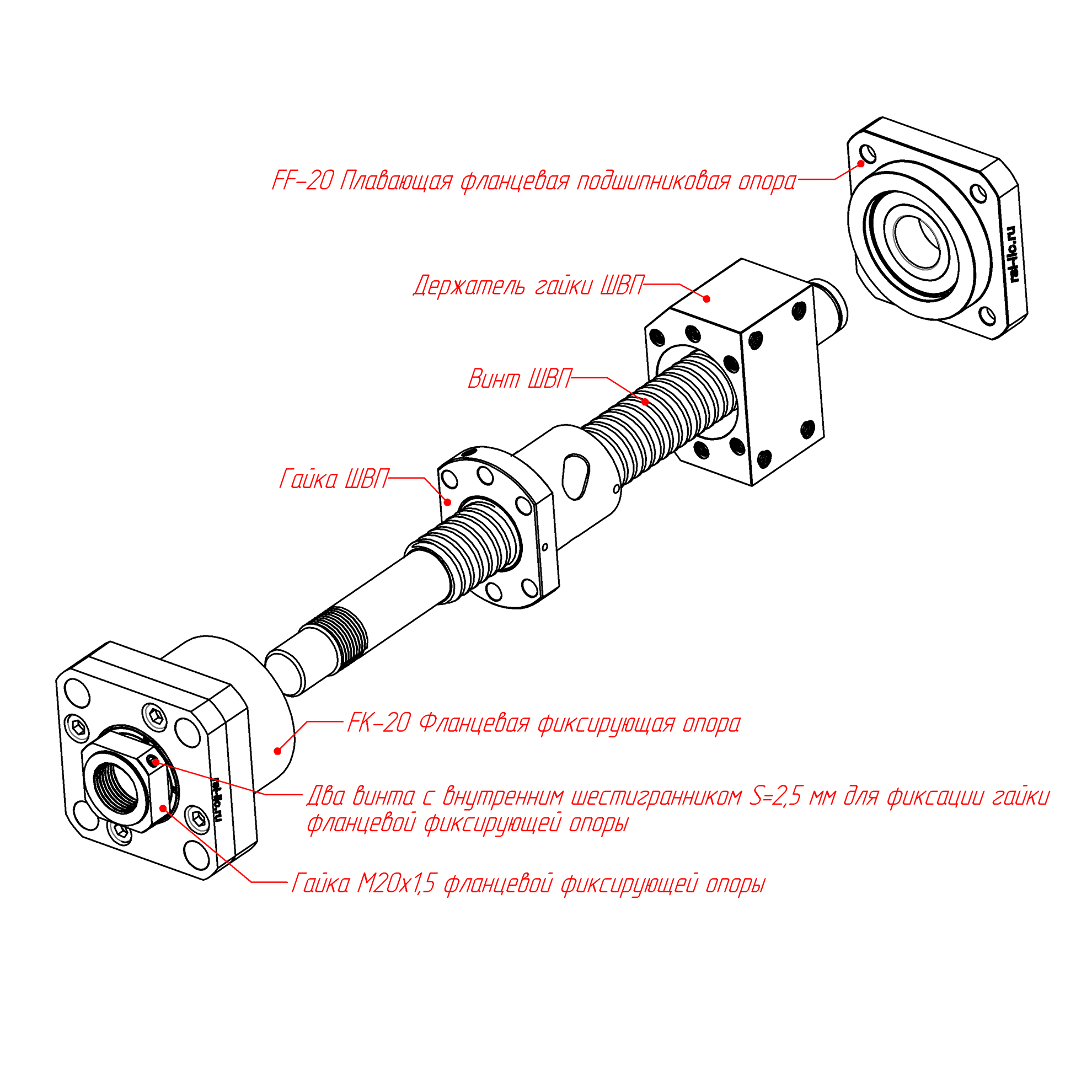

• Рекомендуемая парная опора на свободном конце винта: плавающая FF
• Требуемая подготовка винта: токарная обработка и резьба М20×1,5 под стопорную гайку
• Размер шестигранного ключа для гайки: S = 2,5 мм

Комплектация

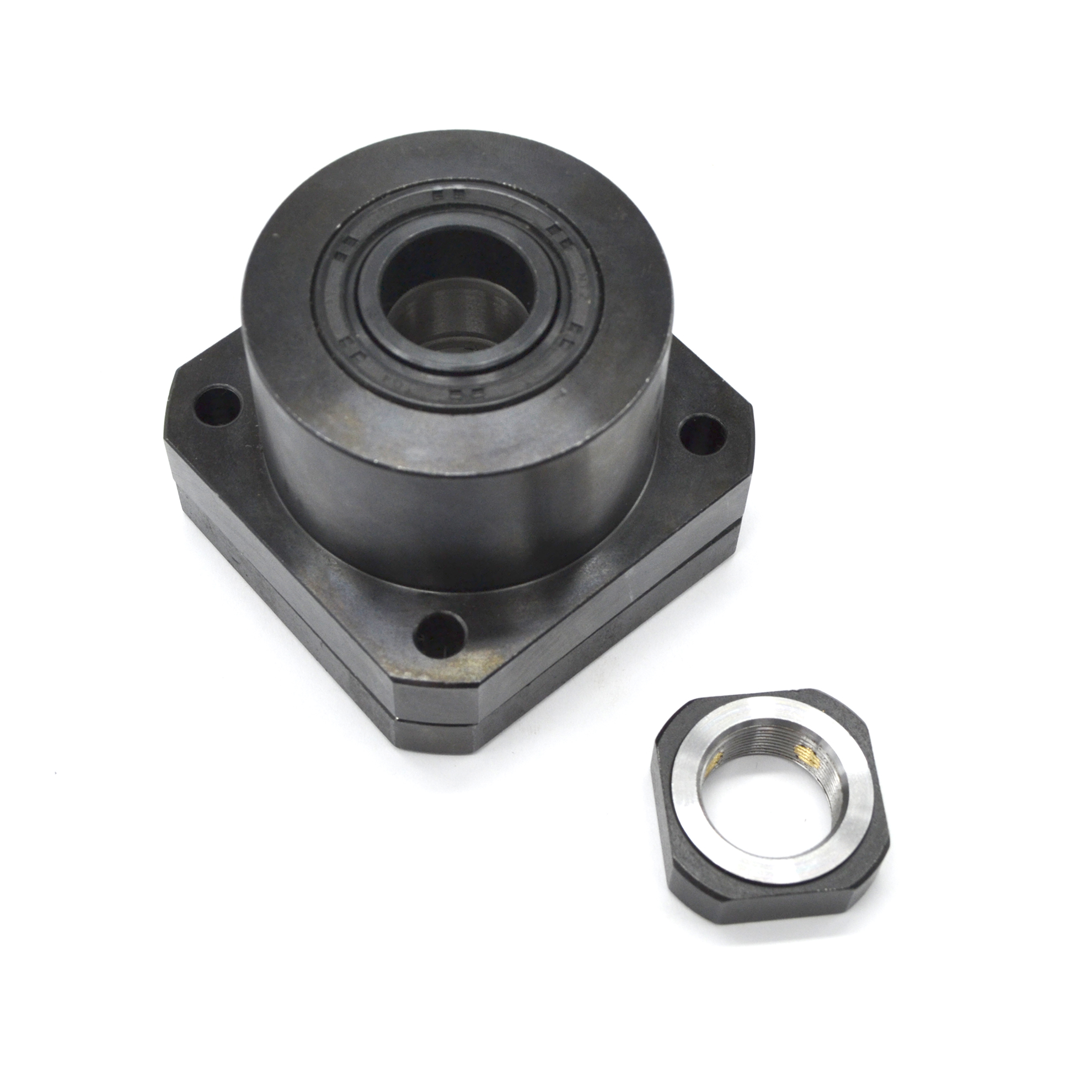

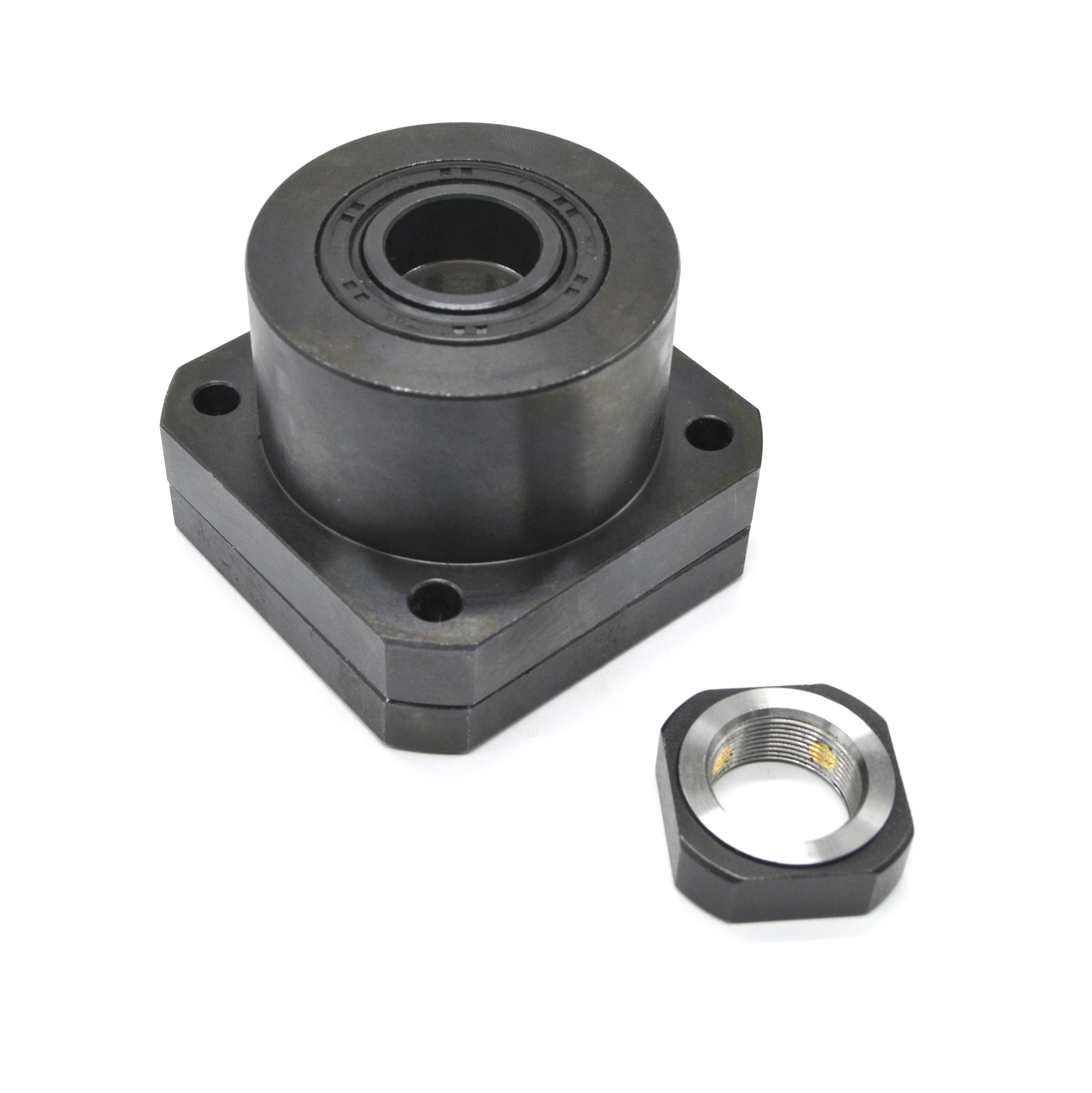

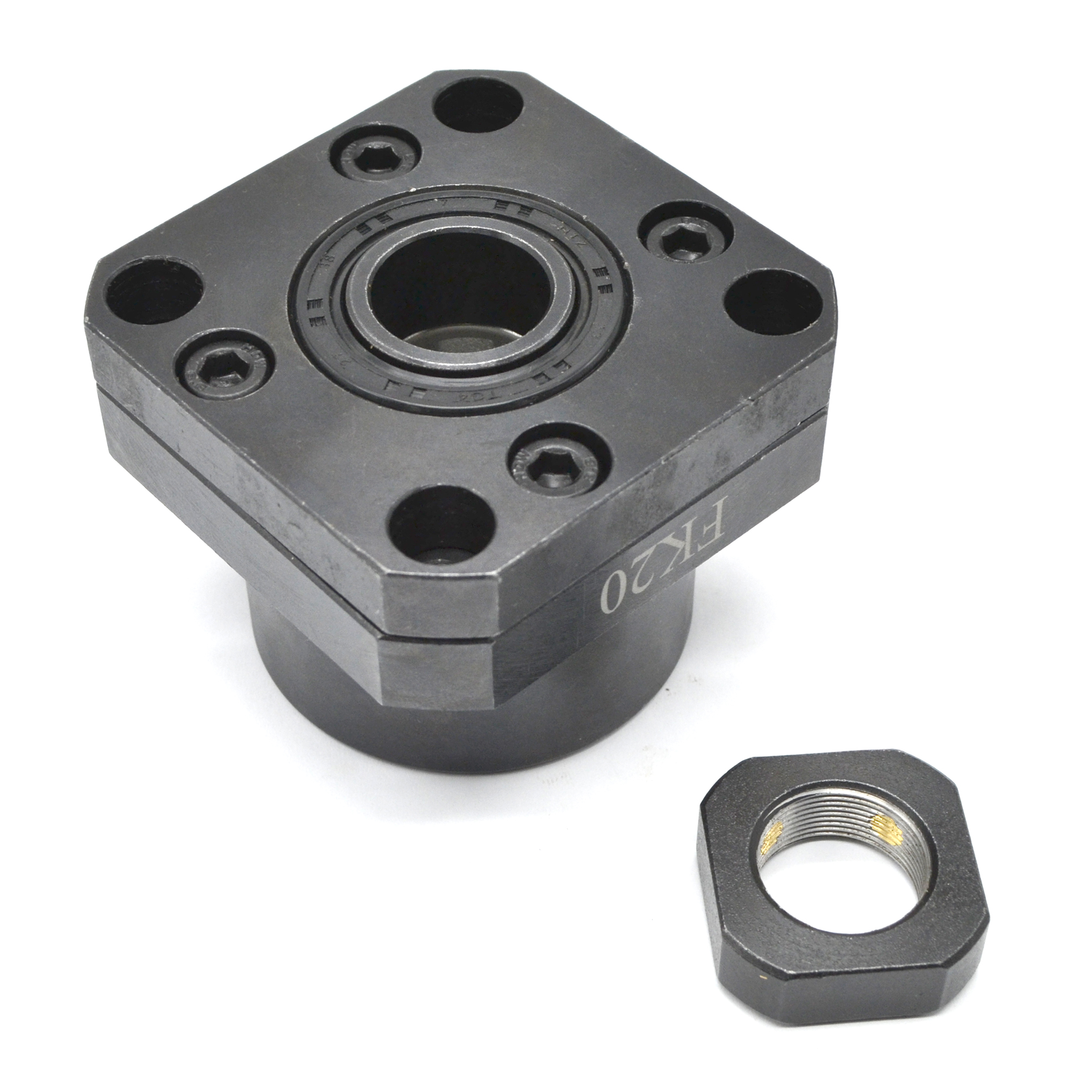

• Фиксирующая опора FK-20 (с фланцем)
• Стопорная гайка для осевой фиксации

Характеристики
