SFU2510 | Гайка ШВП 2510

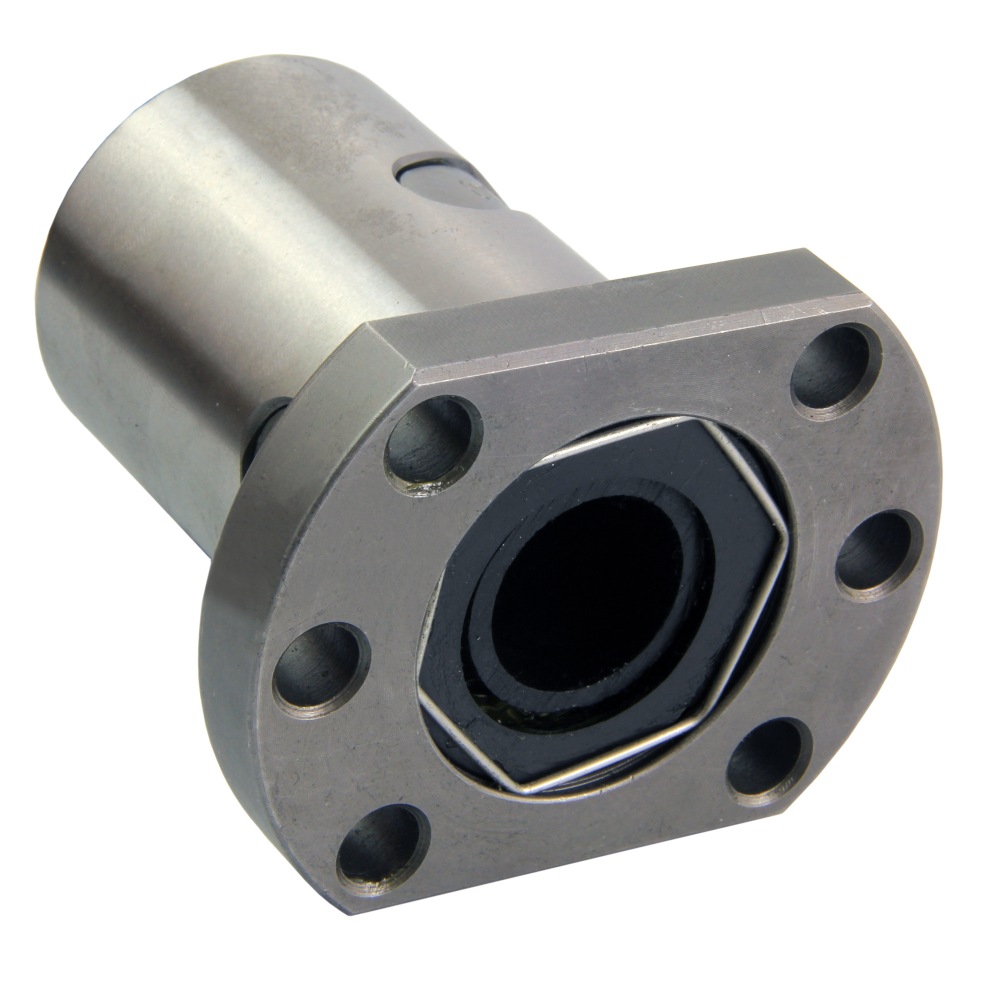

Гайка ШВП 2510

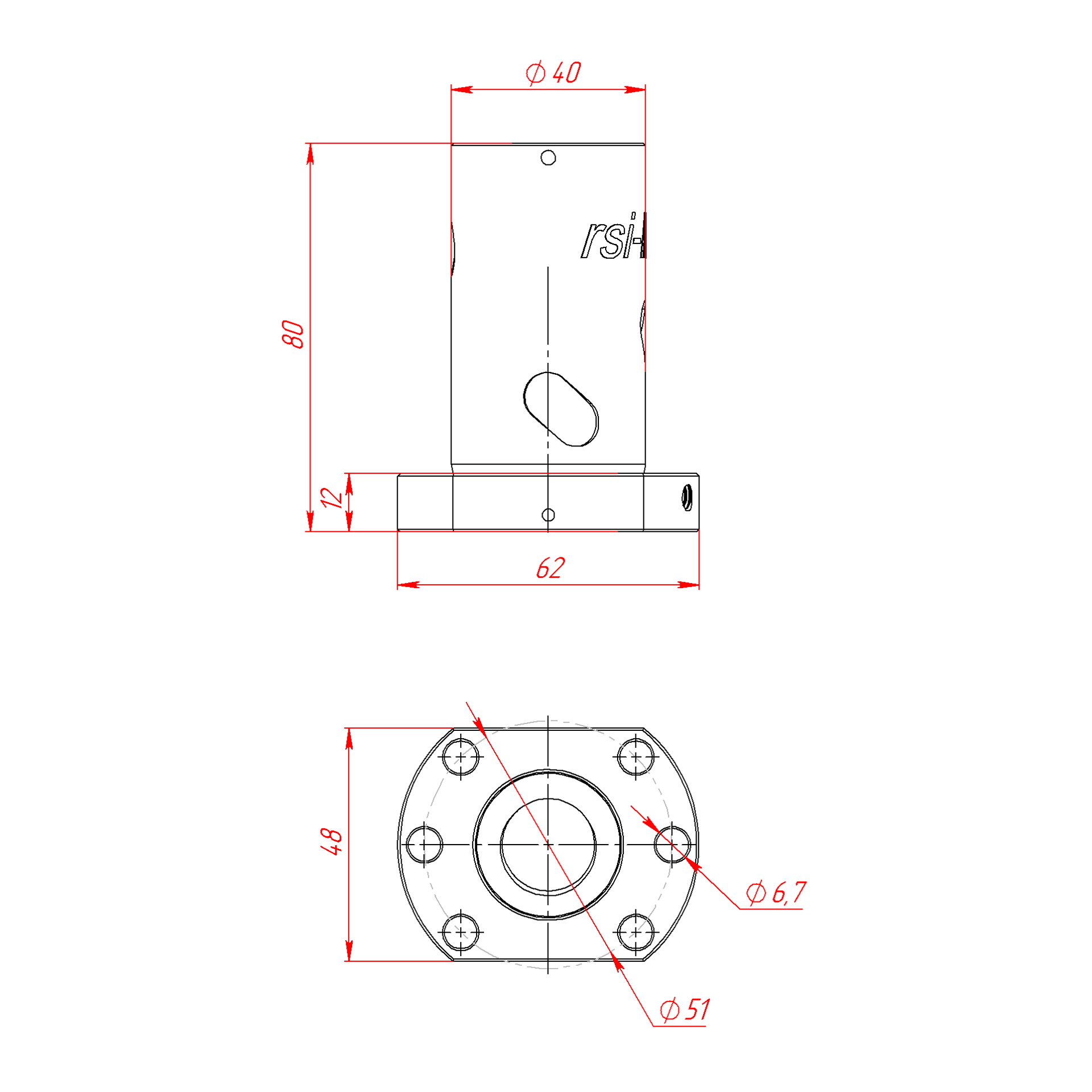

Чертёж гайки ШВП 2510

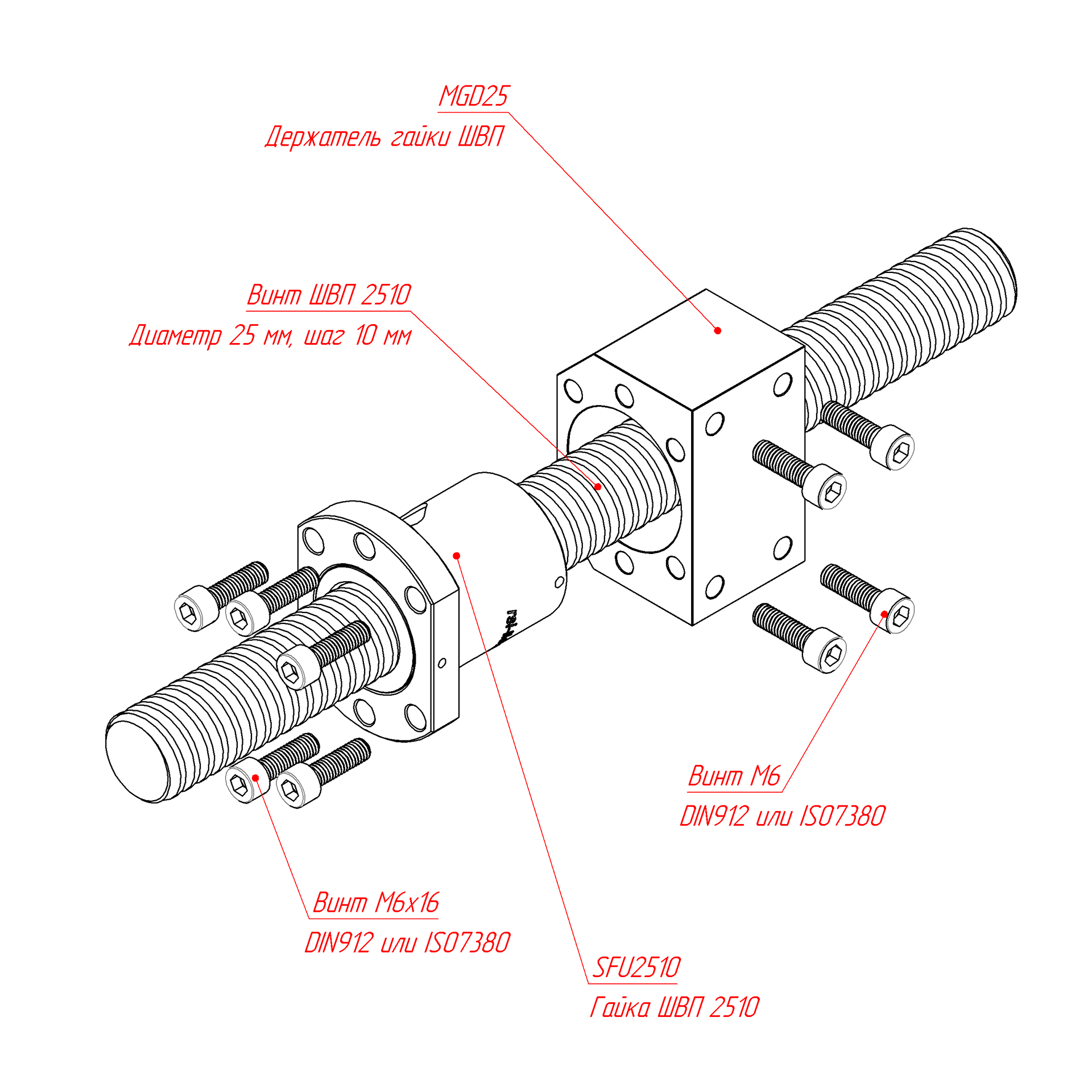

Пример установки гайки ШВП, винта ШВП с держатель гайки MGD25
4 350.00 руб. от 1 шт.
( -2 % )
4 263.00 РУБ.
от 2 шт.
( -4 % )
4 176.00 РУБ.
от 5 шт.
( -6 % )
4 089.00 РУБ.
от 9 шт.
( -8 % )
4 002.00 РУБ.
от 20 шт.
( -10 % )
3 915.00 РУБ.
от 30 шт.
( -12 % )
3 828.00 РУБ.
от 40 шт.
RSI
добавить
Наличие SFU2510 | Гайка ШВП 2510
НА СКЛАДЕ: 50 шт.
В ПУТИ: 400 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SFU2510 | Гайка ШВП 2510 (3D-модель).ZIP
Скачать
2. SFU2510 | Гайка ШВП 2510 (Чертеж).PDF
Скачать

Описание

Гайка шарико-винтовой передачи для ходового винта 2510 диаметром 25 мм с шагом 10 мм.
Наиболее распространены при производстве станков небольших форматов.
Характеристики:
Типоразмер 25-15
Диаметр шариков 4.762 мм
Грузоподъемность дин. 2900 кгс
Грузоподъемность стат. 7200 кгс
Точность C7 (JIS)
Фланец DIN 69051 B (ISO 3408)
Осевая жесткость 50 кгс/мкм

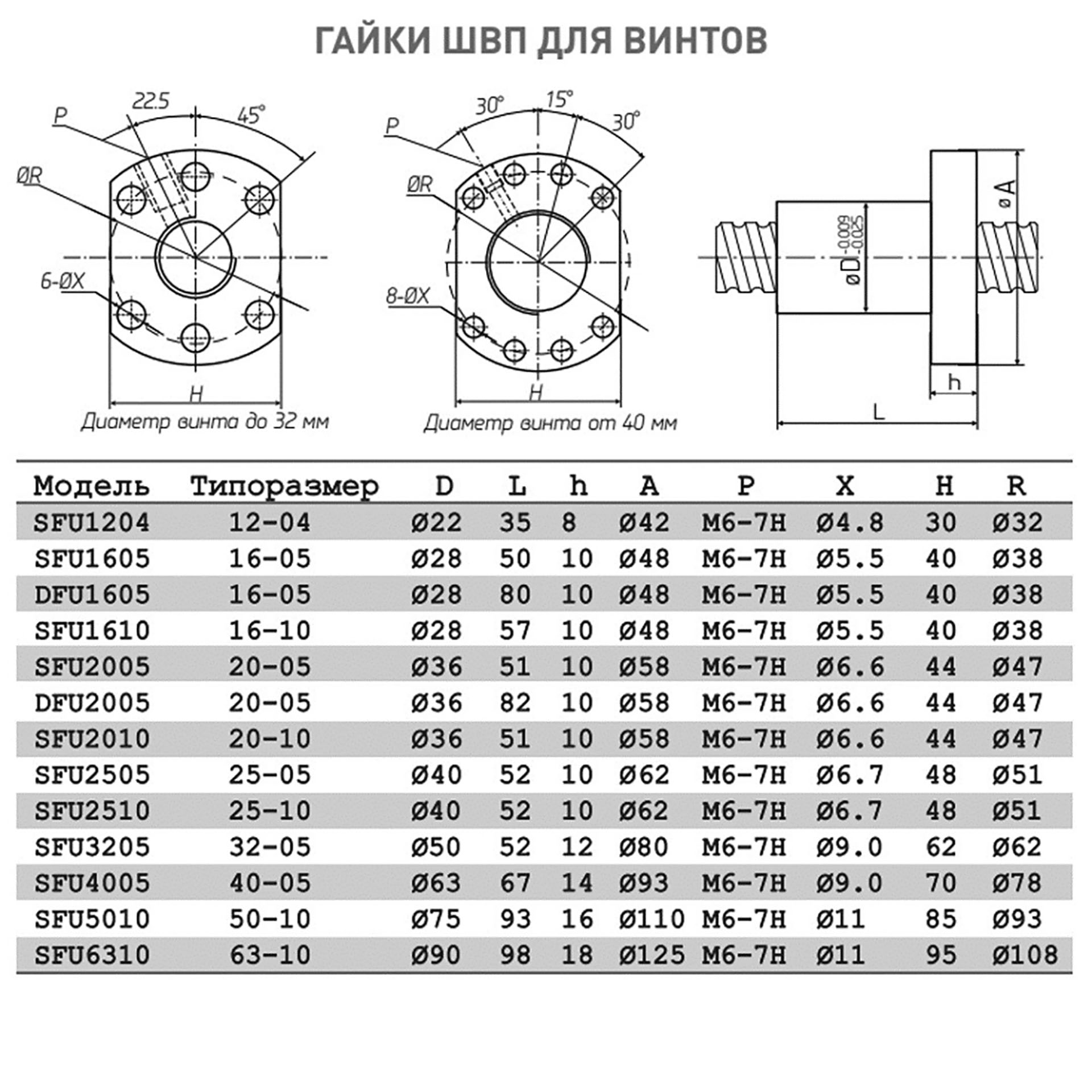

ШВП чертеж и гайки к ним.jpg


Характеристики

Шаг винта, мм:
 10
Модель ШВП:
 SFU2510-3/4
Жёсткость гайки, кгс/мкм:
 50
Диаметр шарика, мм:
 4.762
Тип изделия ШВП:
 Гайка
Артикул винта (для гайки):
 BS-2510
Артикул:
 SFU2510
Вес, кг:
 0.484
Статическая грузоподъемность, Н:
 7295
Динамическая грузоподъемность, Н:
 2954
