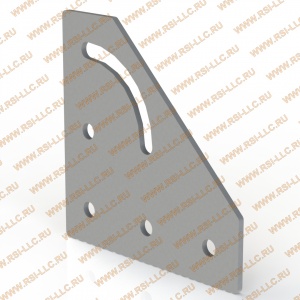

deg180s50 | Пластина регулируемая 180 градусов, серия 50

Описание

Цена указана за 1 шт. с НДС.

---

Загрузить:

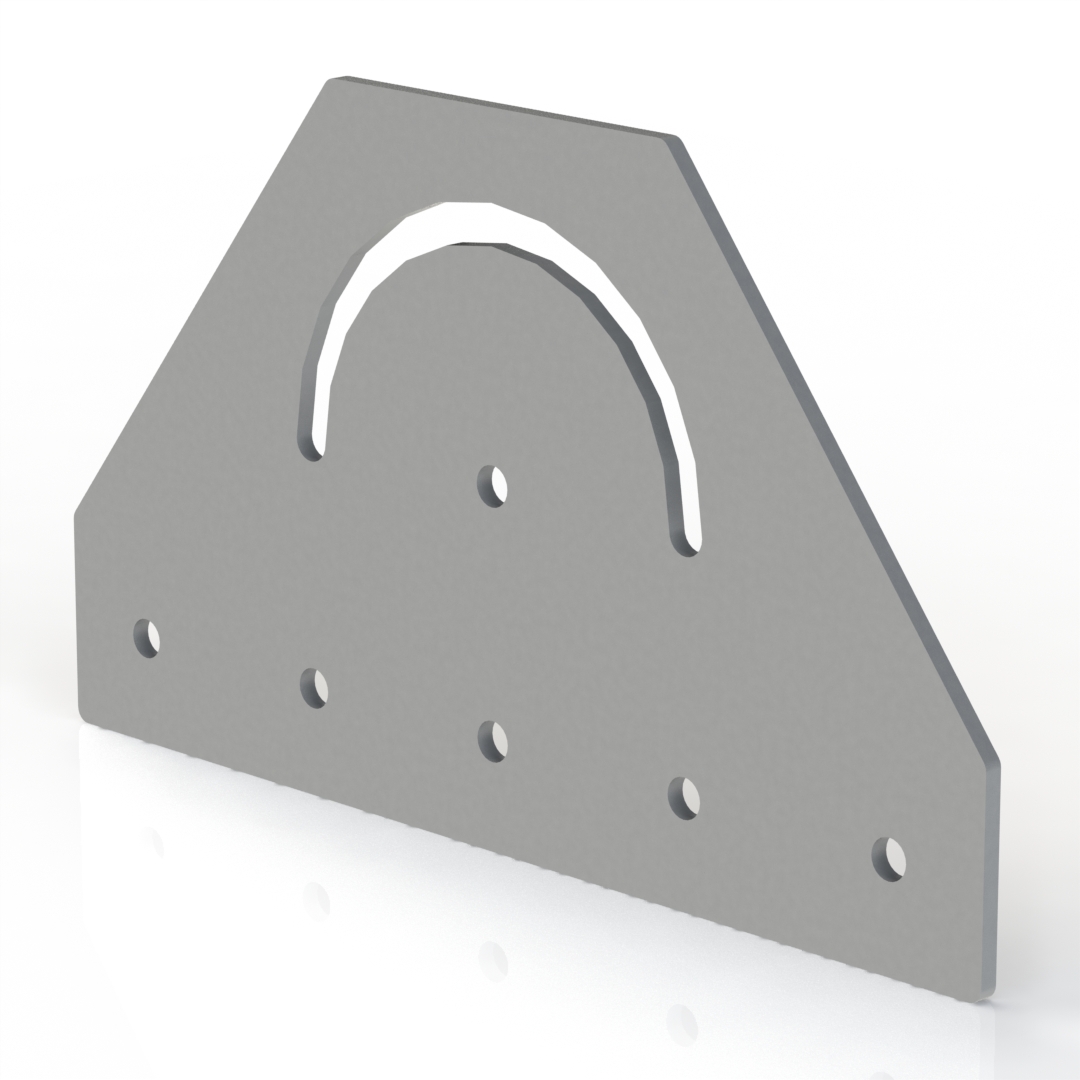

- 3D модель пластины 180 градусов, серия 50, арт. deg180s50 (deg180s50.STEP)

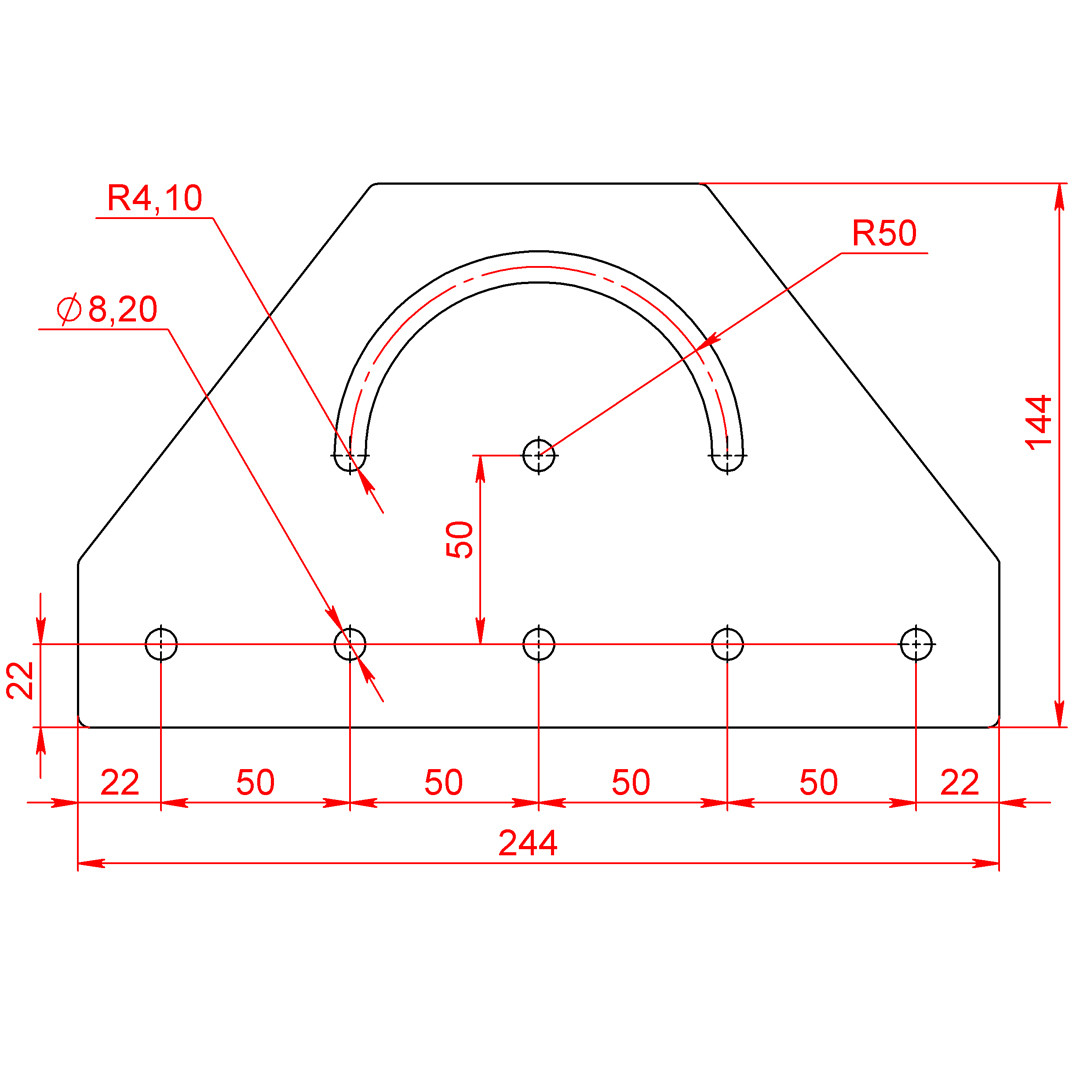

- Чертеж пластины 180 градусов, серия 50, арт. deg180s50 (deg180s50.PDF)

---

Не забудьте купить комплект крепежа к арт. deg180s50:

Вариант 1
1. Ручка с фиксатором М8х16 арт. 7139 - 1 шт.
2. Шайба DIN125 D8 -  1 шт.
3. Т-болт М8х16, паз 10, арт. 5030 - 5 шт.
4. Гайка с фланцем М8 DIN6923 - 5 шт.
5. Сухарь пазовый М8 паз 10 арт. 5074 - 1 шт. | или Т-гайка М8 паз 10 арт. 5018 - 1 шт. | или сухарь с пружинкой М8 паз 10 арт. 5061 - 1 шт.
6. Винт М8х16 ISO7380  - 1 шт.

Вариант 2
1. Ручка с фиксатором М8х16 арт. 7139 - 1 шт.
2. Шайба DIN125 D8 -  1 шт.
3. Сухарь пазовый М8 паз 10 арт. 5074 - 6 шт. | или Т-гайка М8 паз 10 арт. 5018 - 6 шт. | или сухарь с пружинкой М8 паз 10 арт. 5061 - 6 шт.
4. Винт М8х16 ISO7380  - 6 шт.

---
