295.00 руб.
RSI

Цена за 1 шт.

Количество

Описание


Загрузить:

- 3D модель пластины 180 градусов, серия 40, арт. deg180s40 (deg180s40.STEP)

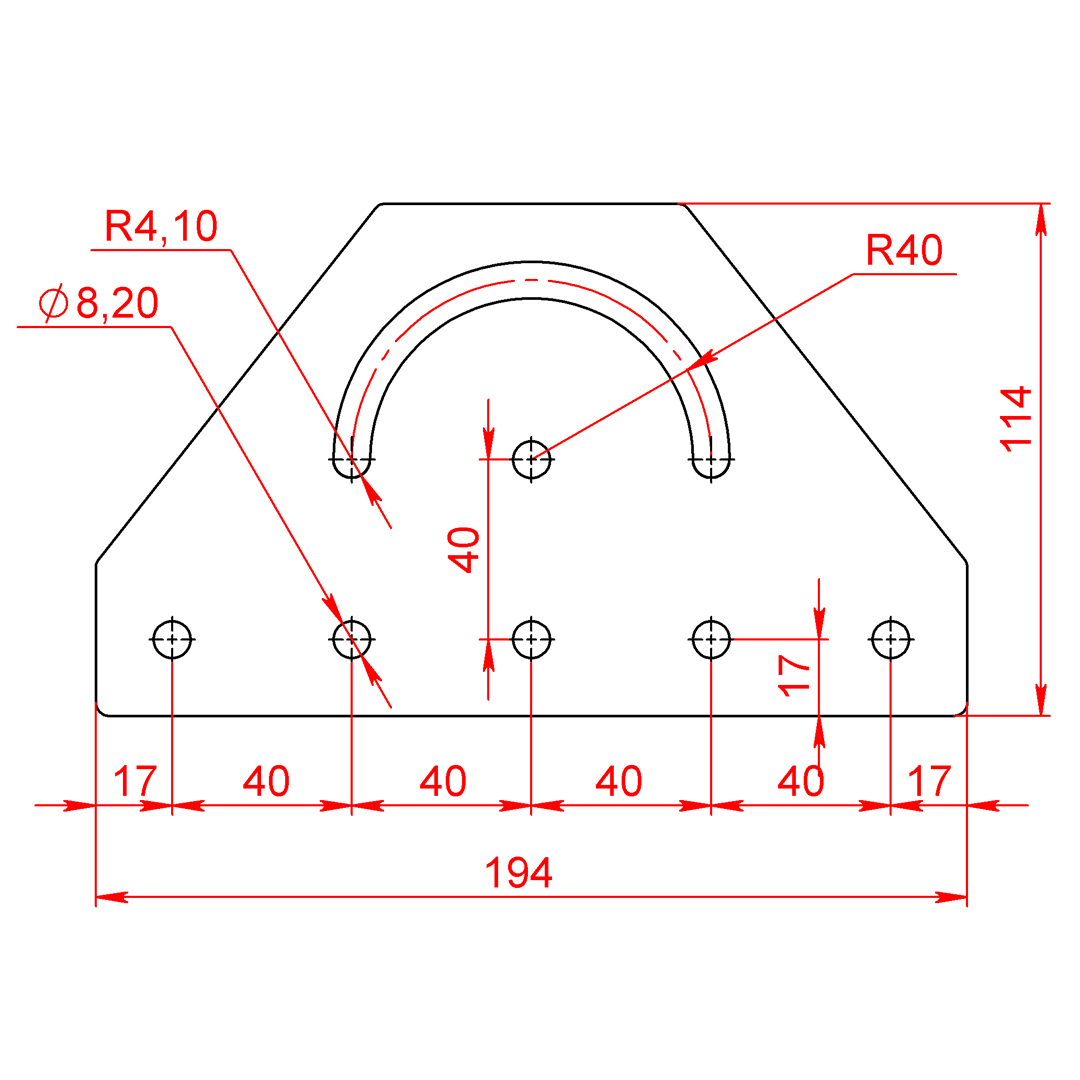

- Чертеж пластины 180 градусов, серия 40, арт. deg180s40 (deg180s40.PDF)


Не забудьте купить комплект крепежа к арт. deg180s40:

Вариант 1
1. Ручка с фиксатором М8х16 арт. 7139 - 1 шт.
2. Шайба DIN125 D8 -  1 шт.
3. Т-болт М8х16, серия 40, арт. 5025 - 5 шт.
4. Гайка с фланцем М8 DIN6923 - 5 шт.
5. Сухарь пазовый М8 серия 40 арт. 5071 - 1 шт. | или сухарь алюминиевый  М8 арт. 5071AL - 1шт. | или сухарь с пружинкой М8 арт. 5260 - 1 шт.
6. Винт М8х16 ISO7380  - 1 шт.

Вариант 2
1. Ручка с фиксатором М8х16 арт. 7139 - 1 шт.
2. Шайба DIN125 D8 -  1 шт.
3. Сухарь пазовый М8 серия 40 арт. 5071 - 6 шт. | или сухарь алюминиевый  М8 арт. 5071AL - 6 шт. | или сухарь с пружинкой М8 арт. 5260 - 6 шт.
4. Винт М8х16 ISO7380  - 6 шт.


Характеристики

Артикул:
deg180s40
Профили:
40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Материал:
Сталь 3 мм + Порошковая покраска
Вес, кг:
0,370
Цвет:
Серый
