Описание

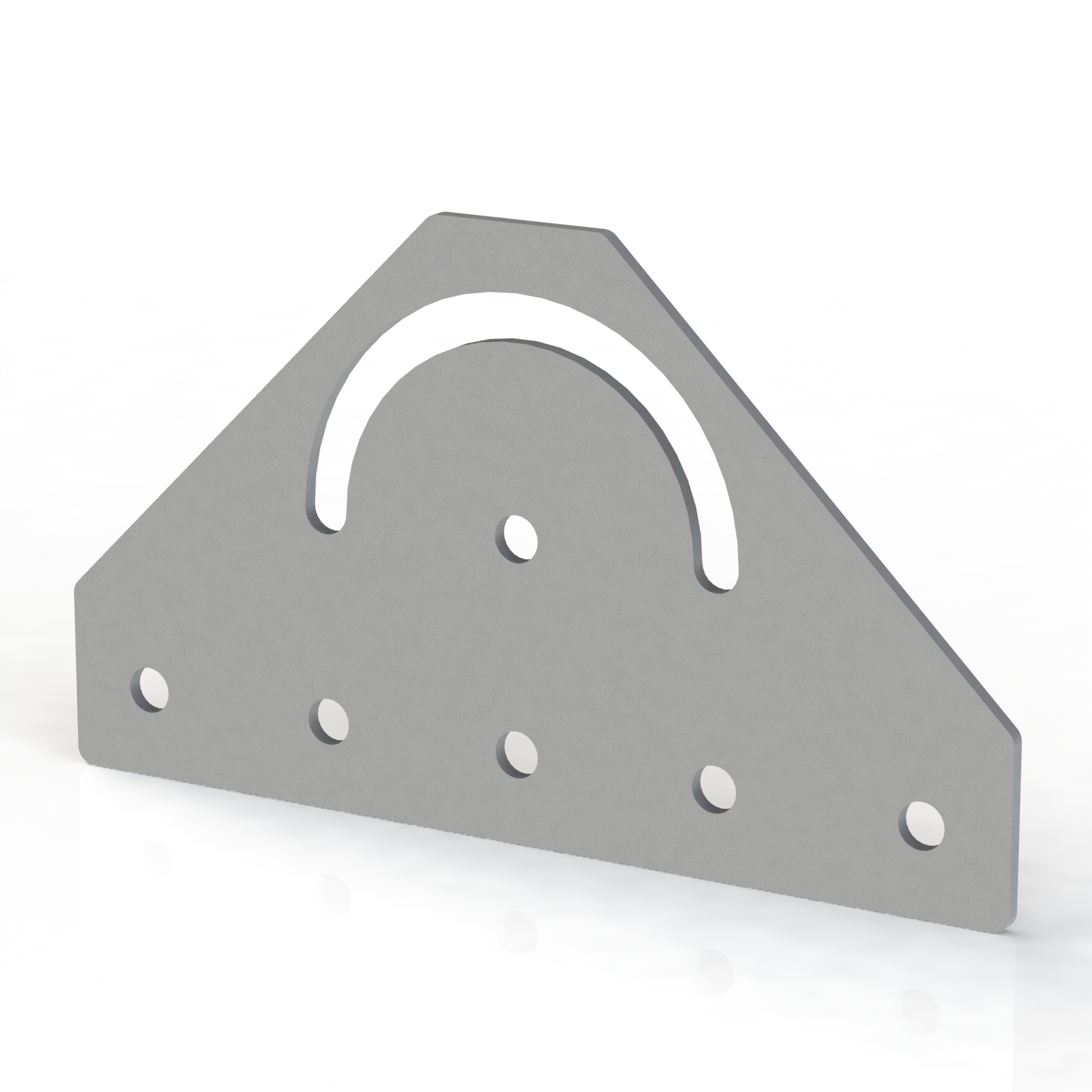

Поворотная пластина для крепления конструкционных профилей серии 25 между собой с возможностью регулировки угла до 180 градусов.
Загрузить:
- 3D-модель (
deg180s25.step)

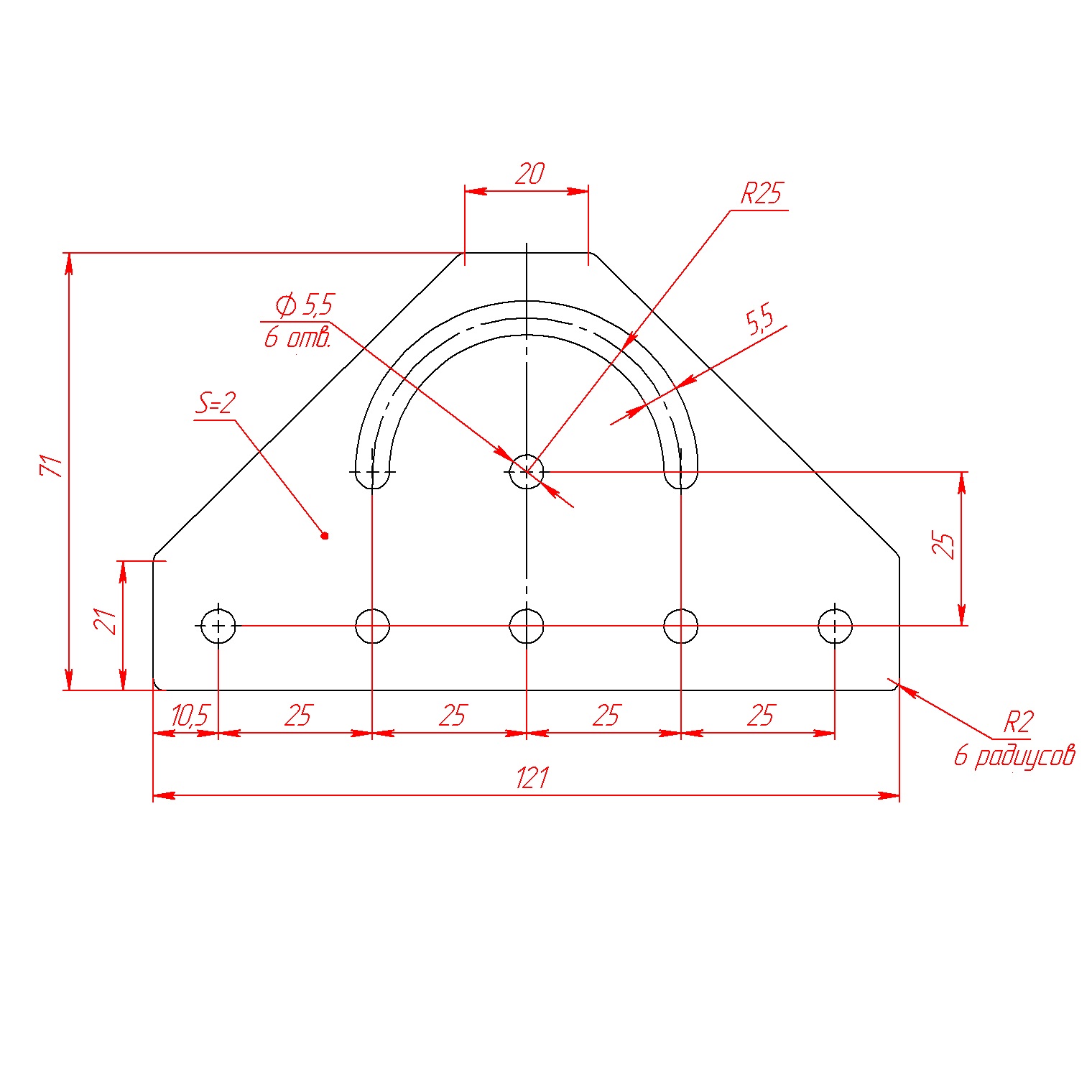

- Чертеж (
deg180s25.pdf)
Не забудьте купить комплект крепежа к соединительной пластине арт. deg180s25:
Вариант 1:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912 - 7 шт.
2. Гровер D5 DIN 7980 - 7 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 7 шт.
Вариант 2:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912- 7 шт.
2. Гровер D5 DIN 7980 - 7 шт.
3. Т-гайка М5-20 арт. 5002 - 7 шт.
Вариант 3:
1. Болт Т-образный М5х10 паз 6, арт. 5384 - 7 шт.
2. Гровер D5 DIN 7980 - 7 шт.
3. Гайка шестигранная М5 DIN934 - 7 шт.
Характеристики
|
deg180s25 |
|
25х25, 25х50 |
|
Сталь 2 мм + Порошковая покраска |
|
0,087 |
|
Серый |
