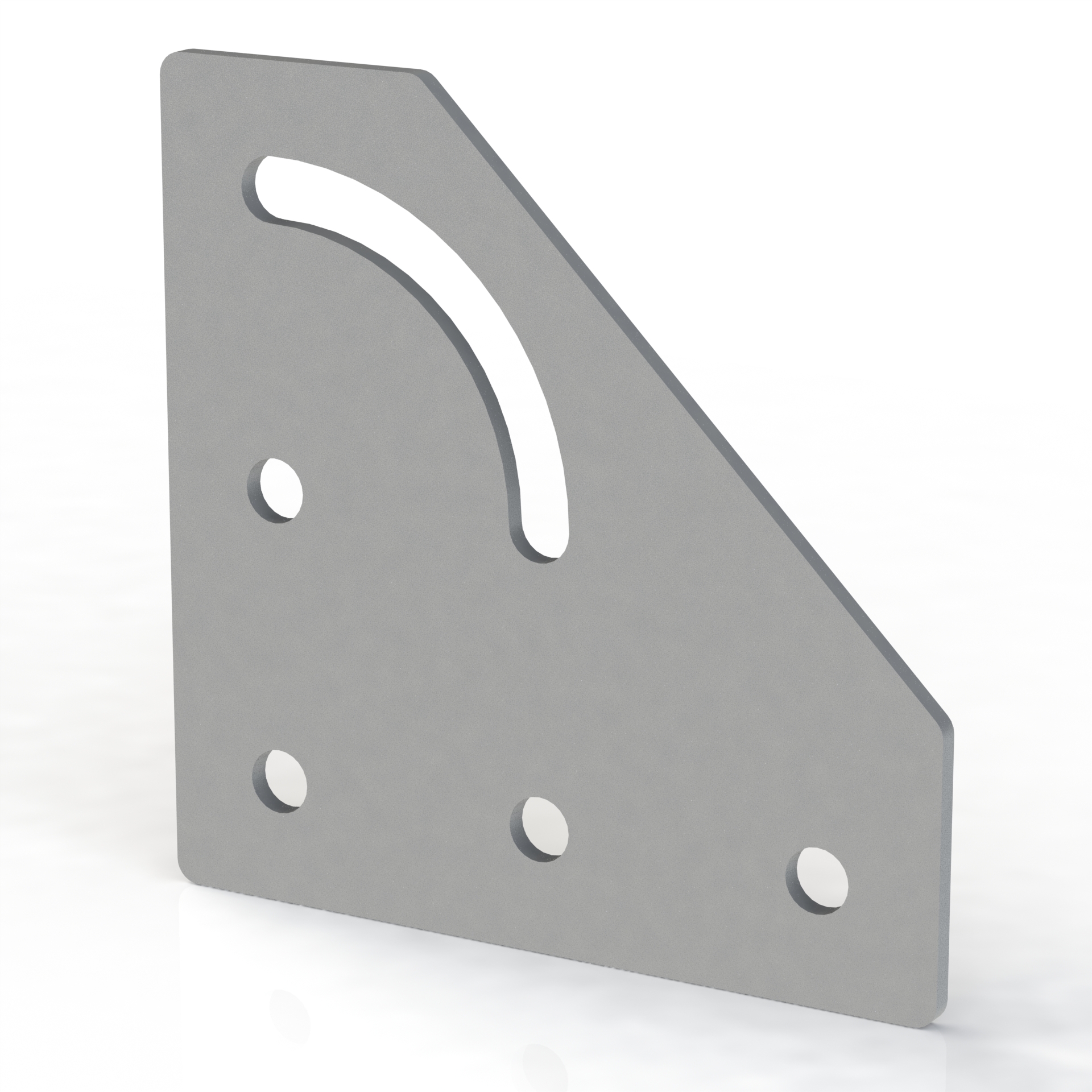

Наличие deg90s25 | Пластина регулируемая 90 градусов, серия 25
ПОД
ЗАКАЗ
Наличие deg90s25 | Пластина регулируемая 90 градусов, серия 25
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

Поворотная пластина для крепления конструкционных профилей серии 25 между собой.


Загрузить:
- 3D-модель (deg90s25.step)
- Чертеж (deg90s25.pdf)


Не забудьте купить комплект крепежа к соединительной пластине арт. deg90s25:

Вариант 1:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912 - 5 шт.
2. Гровер D5 DIN 7980 - 5 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 5 шт.

Вариант 2:
1. Винт М5х10 мм ISO 7380 | или Винт М5х10 DIN 912- 5 шт.
2. Гровер D5 DIN 7980 - 5 шт.
3. Т-гайка М5-20 арт. 5002 - 5 шт.

Вариант 3:
1. Болт Т-образный М5х10 паз 6, арт. 5384 - 5 шт.
2. Гровер D5 DIN 7980 - 5 шт.
3. Гайка шестигранная М5 DIN934 - 5 шт.

Характеристики

Артикул:
deg90s25
Профили:
25х25, 25х50
Материал:
Сталь 2 мм + Порошковая покраска
Вес, кг:
0,056
Цвет:
Серый
