160.00 руб.
Цена за 1 шт.
НА СКЛАДЕ
> 1 шт.
> 1 шт.
Описание
Цена указана за 1 шт. с НДС.Загрузить:

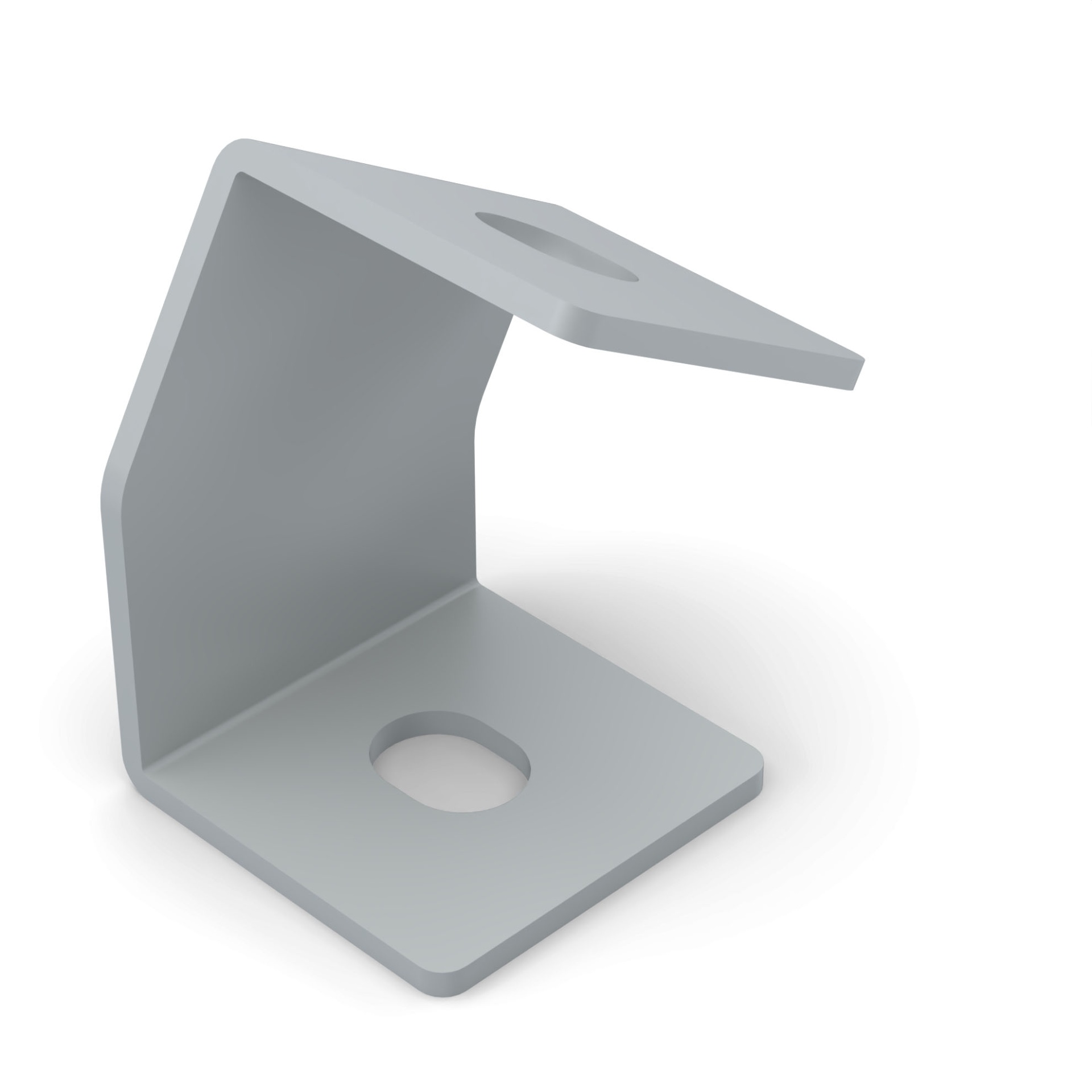

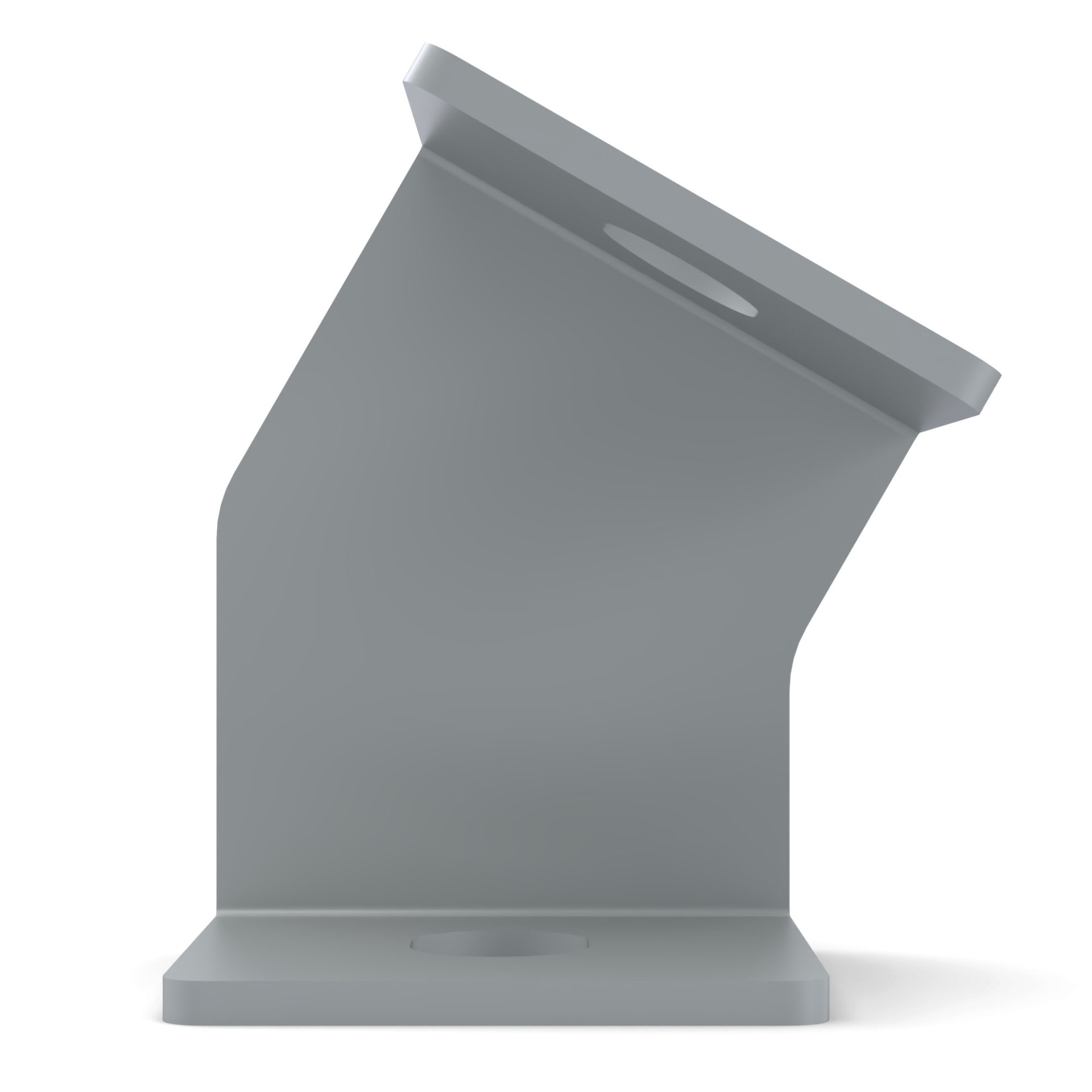

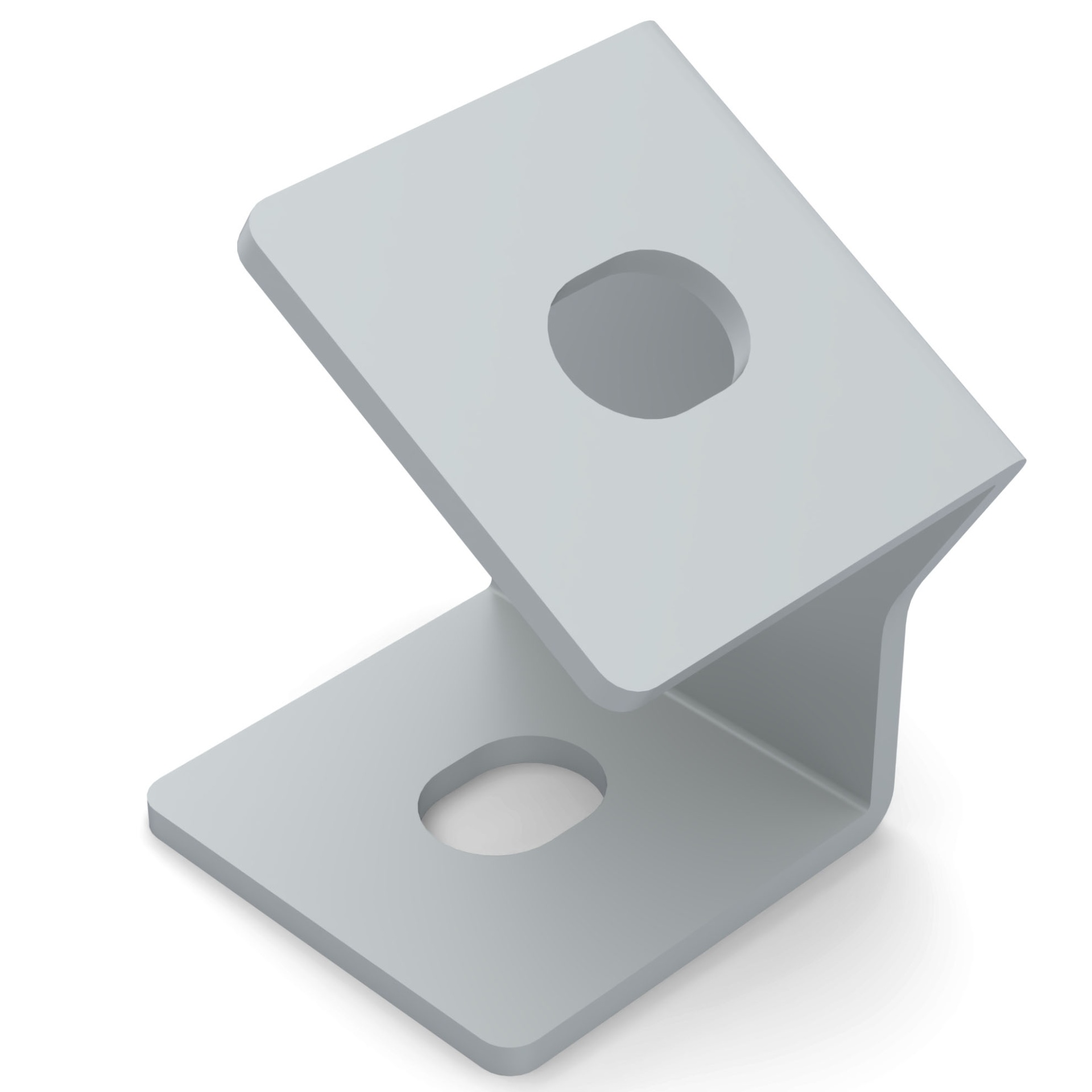

- 3D - Уголок арт. 454530 (45х45 угол 30 градусов) (454530.STEP)

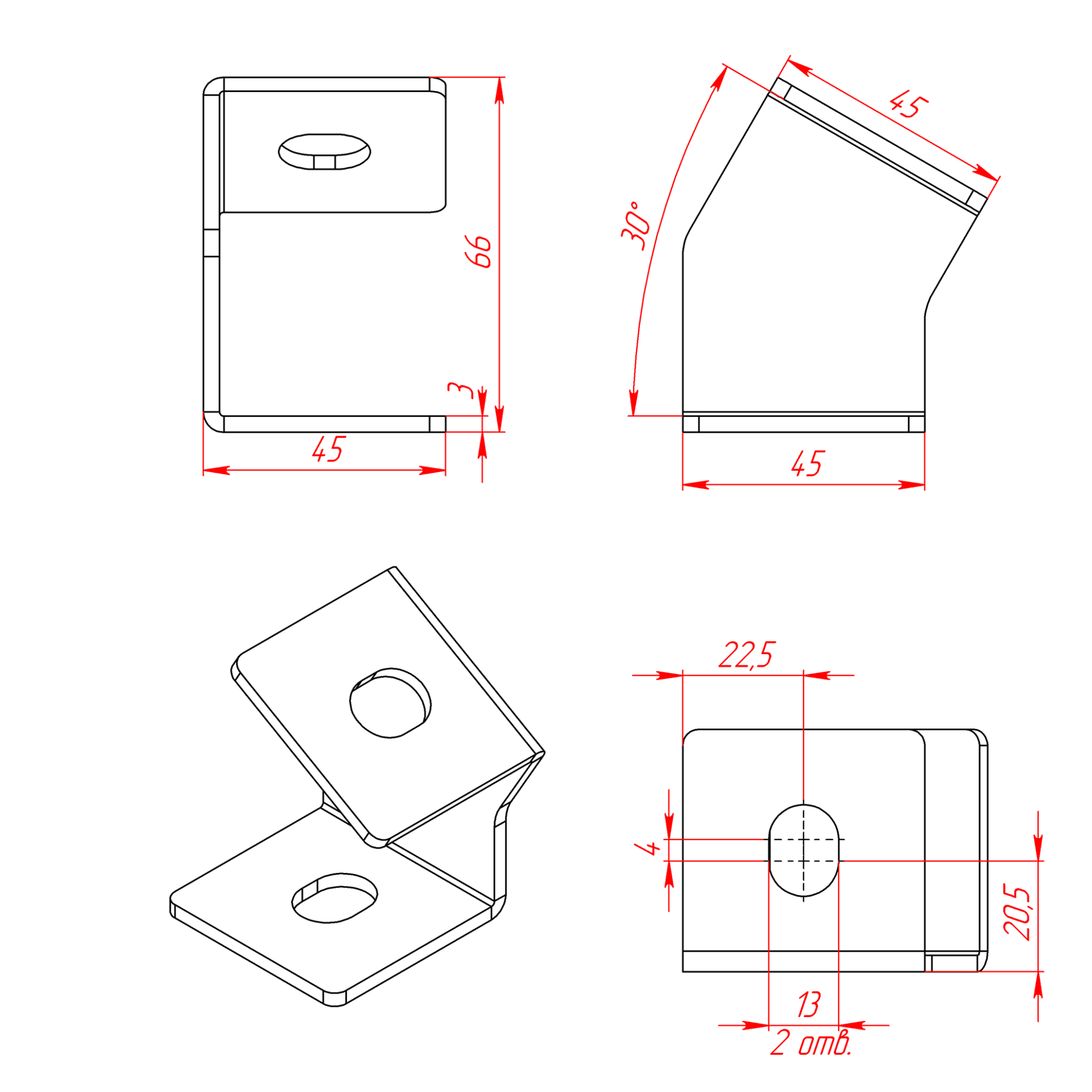

- Чертеж - Уголок арт. 454530 (45х45 угол 30 градусов) (454530.PDF)
- Чертеж - Уголок арт. 454530 (45х45 угол 30 градусов) (454530.PDF)
Не забудьте купить крепеж для соединителя арт. 454530:
| Соединение торец-торец: |
| 1. Винт М12х30 ISO7380 - 2шт. |
| Соединение торец-паз: | |
|
Вариант 1
1. Винт М12х30 ISO7380 - 1шт.
2. Сухарь пазовый М8 паз 10, арт. 5074 - 1шт.
3. Винт М8х20 ISO7380 - 1шт.
4. Шайба D8 увеличенная DIN9021 - 1шт.
5. Гровер D8 DIN7980 - 1шт.
|
Вариант 2
1. Винт М12х30 ISO7380 - 1шт.
2. Т-болт М8х16 паз 10 арт. 5029 - 1шт.
3. Гайка с фланцем М8 DIN6923 - 1шт.
4. Шайба D8 увеличенная DIN9021 - 1шт.
|
|
Вариант 3
1. Винт М12х30 ISO7380 - 1шт.
2. Сухарь пазовый закладной с прижимным шариком М8 паз 10, арт. 5061 - 1шт.
3. Винт М8х20 ISO7380 - 1шт.
4. Шайба D8 увеличенная DIN9021 - 1шт.
5. Гровер D8 DIN7980 - 1шт.
|
Вариант 4
1. Винт М12х30 ISO7380 - 1шт.
2. Т-гайка М8 паз 10 арт. 5018 - 1шт.
3. Винт М8х20 ISO7380 - 1шт.
4. Шайба D8 увеличенная DIN9021 - 1шт.
5. Гровер D8 DIN7980 - 1шт.
|
| Соединение паз-паз: | |
|
Вариант 1
1. Сухарь пазовый М8 паз 10, арт. 5074 - 2шт.
2. Винт М8х20 ISO7380 - 2шт.
3. Шайба D8 увеличенная DIN9021 - 2шт.
4. Гровер D8 DIN7980 - 2шт.
|
Вариант 2
1. Сухарь пазовый закладной с прижимным шариком М8 паз 10, арт. 5061 - 2шт.
2. Винт М8х20 ISO7380 - 2шт.
3. Шайба D8 увеличенная DIN9021 - 2шт.
4. Гровер D8 DIN7980 - 2шт.
|
|
Вариант 3
1. Т-гайка М8 паз 10 арт. 5018 - 2шт.
2. Винт М8х20 ISO7380 - 2шт.
3. Шайба D8 увеличенная DIN9021 - 2шт.
4. Гровер D8 DIN7980 - 2шт.
|
Вариант 4
1. Т-болт М8х20 паз 10 арт. 5030 - 2шт.
2. Гайка с фланцем М8 DIN6923 - 2шт.
3. Шайба D8 увеличенная DIN9021 - 2шт.
|
Характеристики
Характеристики
|
Артикул: |
454530 |
|
Профили: |
45х45, 45х90 |
|
Материал: |
Сталь 3 мм |
|
Покрытие: |
Полимерная покраска |
|
Вес, кг: |
0,140 |
|
Цвет: |
Серый |
