395.00 руб. от 1 шт.
RSI
Количество
Наличие 8480160s | Стальной угловой соединитель 80х160, 135 град, 16 отв.
ПОД
ЗАКАЗ
Наличие 8480160s | Стальной угловой соединитель 80х160, 135 град, 16 отв.
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-3 рабочих дня

Описание

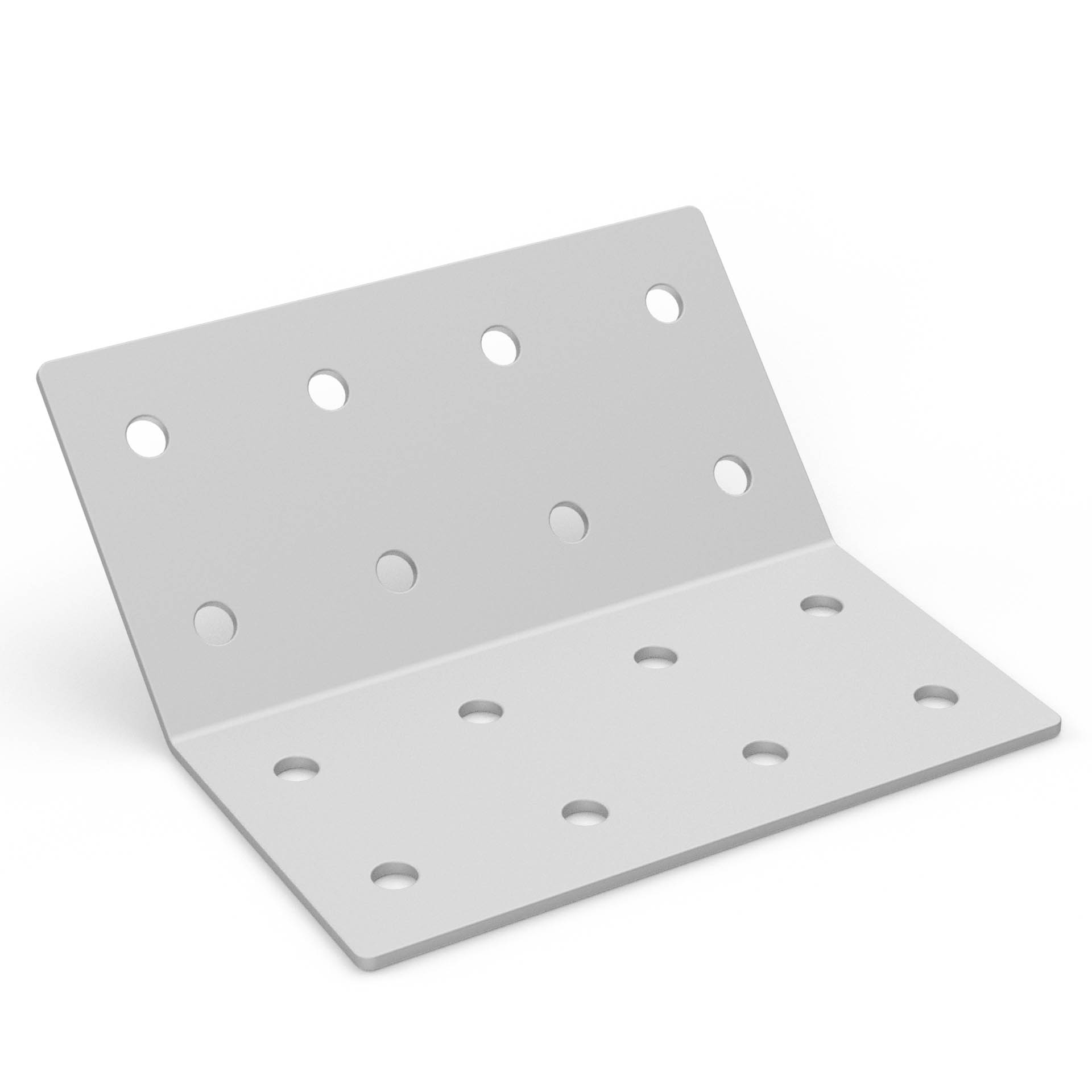

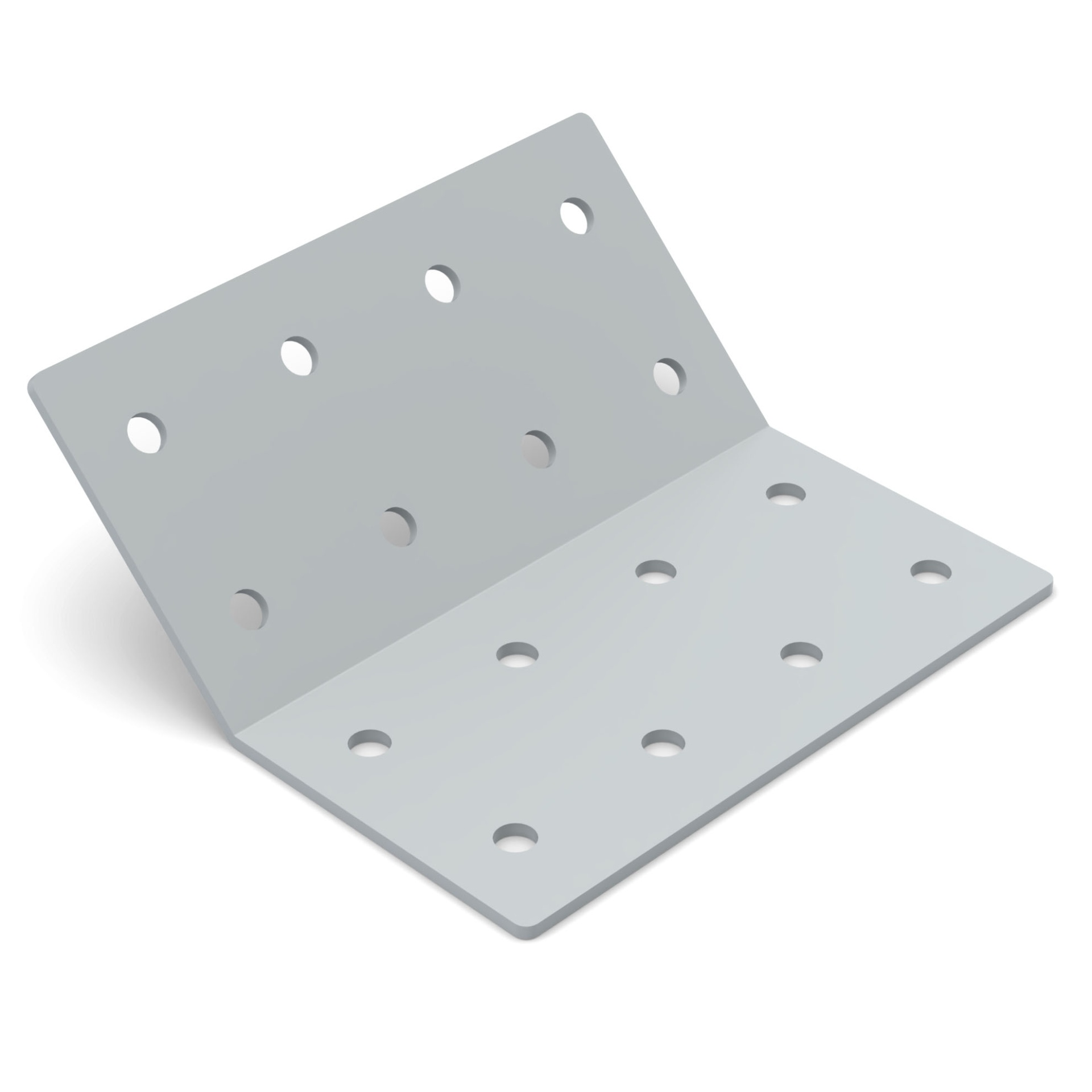

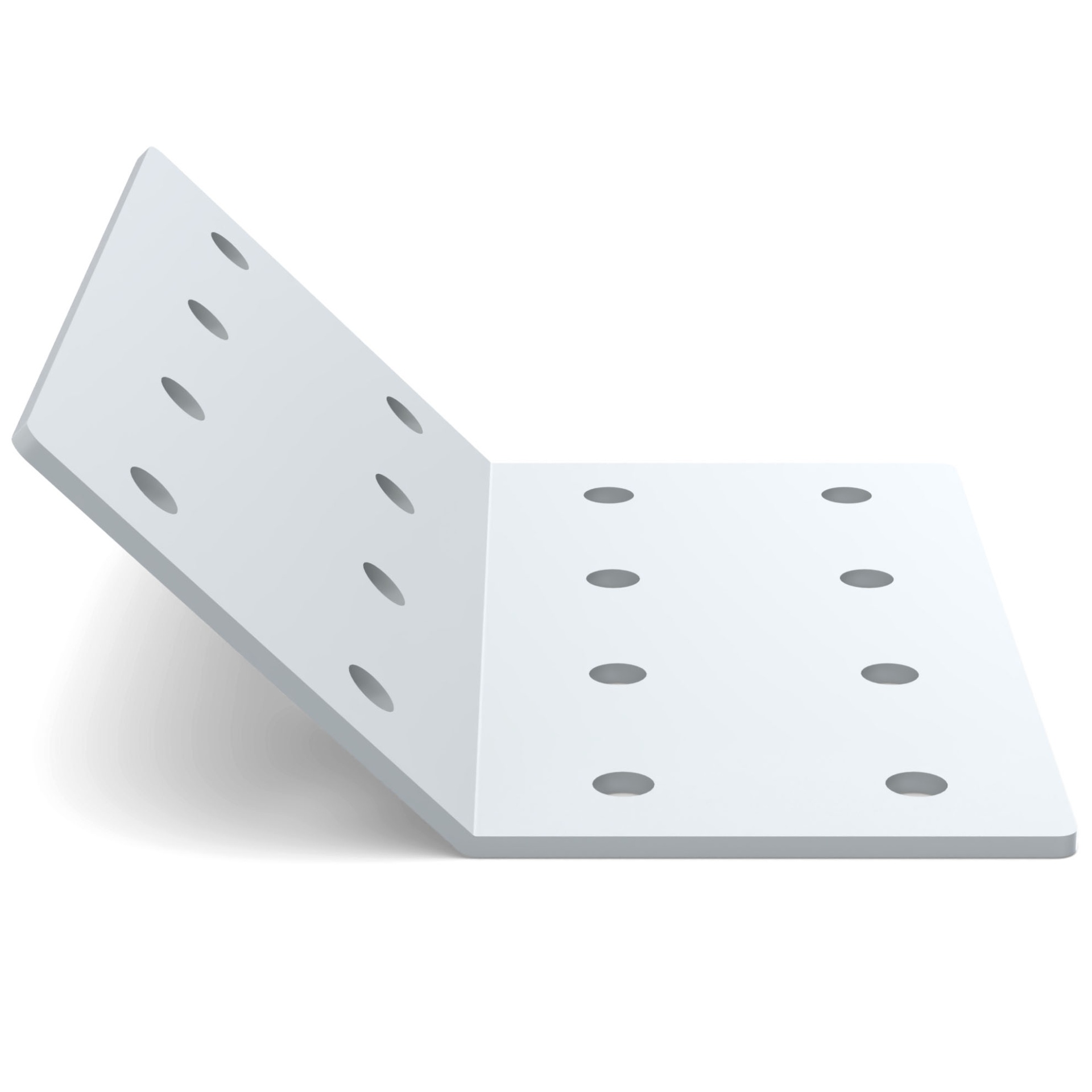

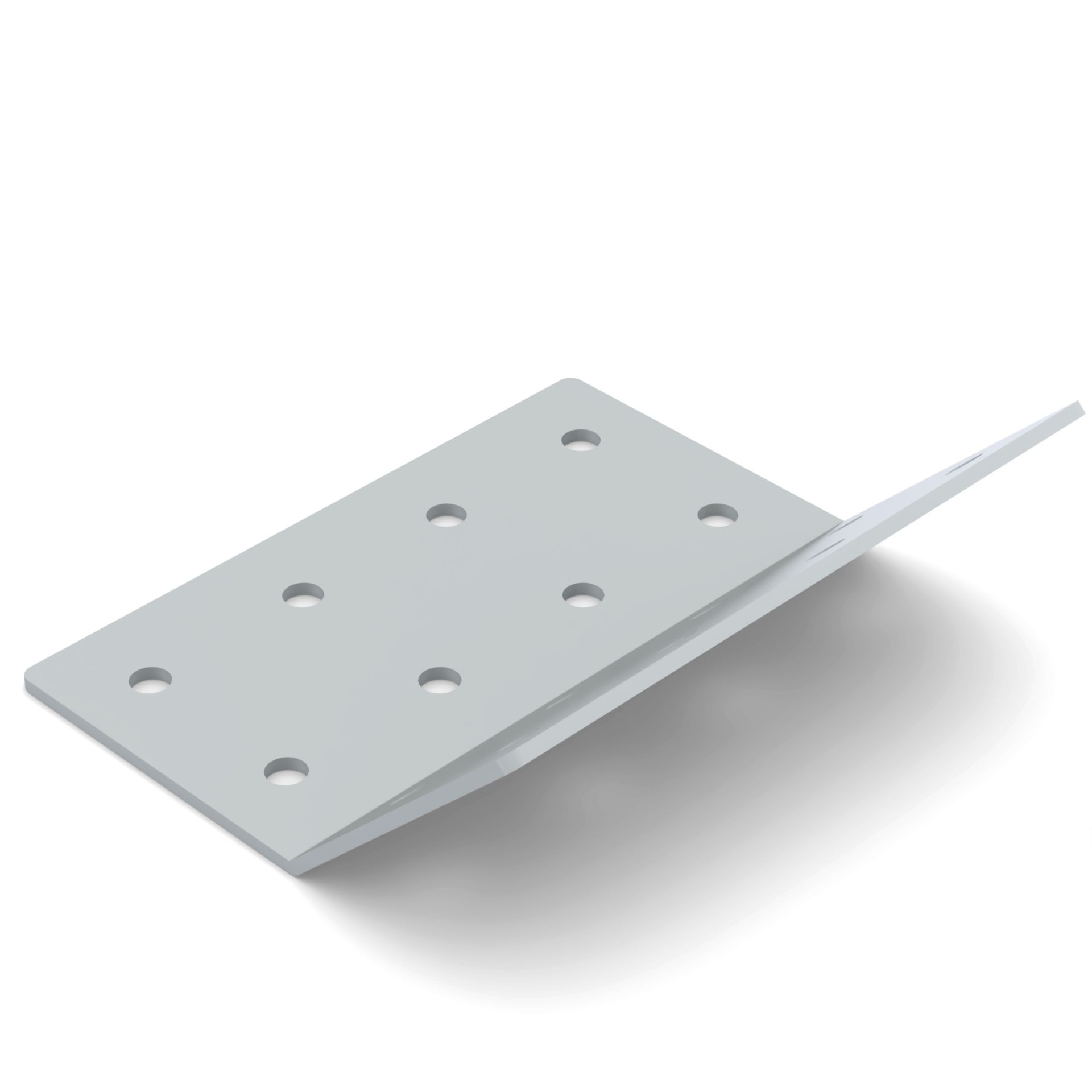

Стальной угловой соединитель 80х160 мм 135 градусов, 16 отверстий. Выполнен из стали 3мм с последующей порошковой окраской.

Загрузить:
- 3D модель (8480160s.step)

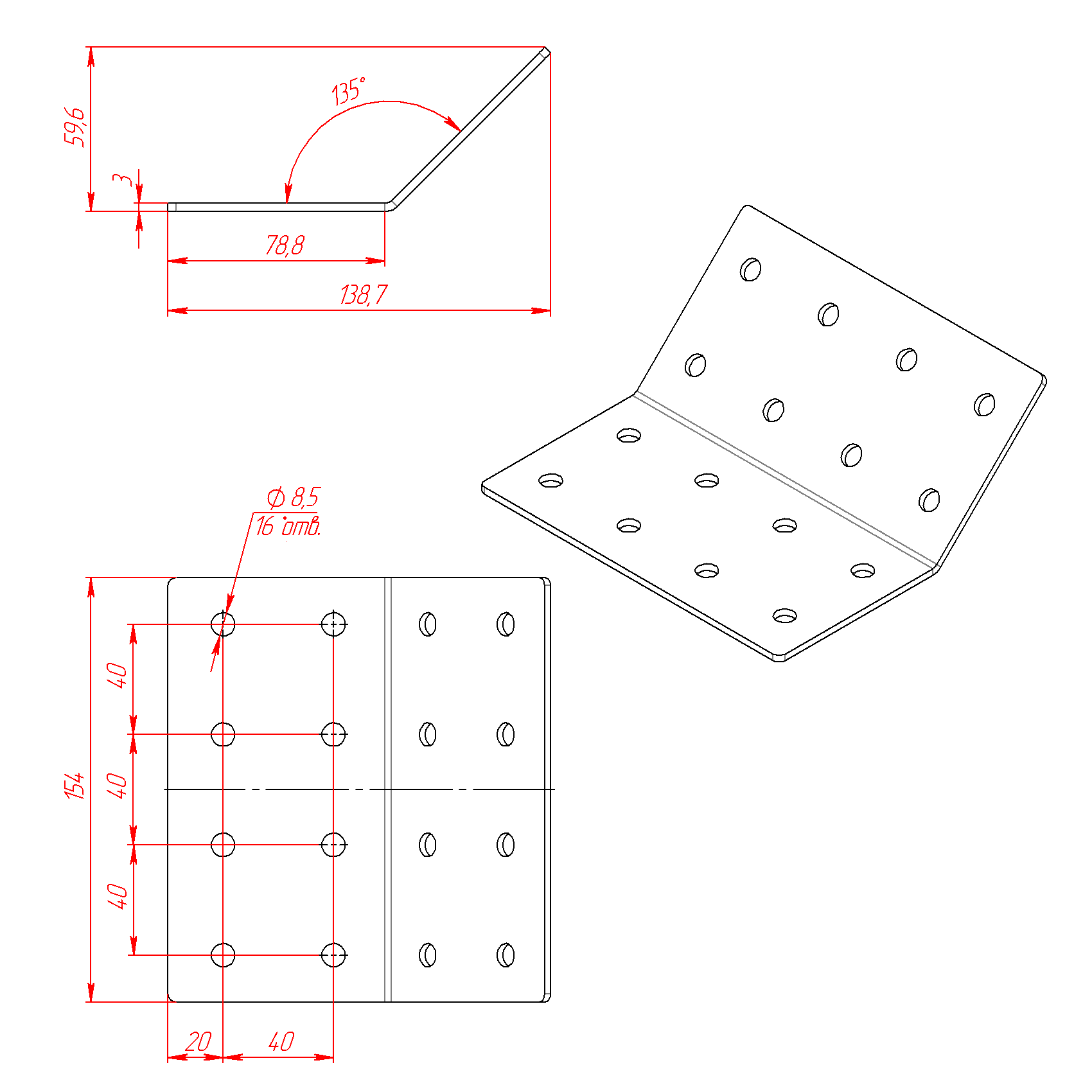

- Чертеж  (8480160s.pdf)
Не забудьте купить крепеж для углового соединителя арт. 8480160s:

Вариант 1:
1. Винт М8х16 ISO7380 - 16 шт.
2. Сухарь пазовый с пружинкой паз 8, М8, серия 40, арт. 5260 или Сухарь пазовый, паз 8, М8, серия 40 арт. 5071 - 16 шт. (для паза 8 мм)
2а. Сухарь пазовый, паз 10, М8 арт. 5074 или Сухарь пазовый c прижимным шариком, паз 10, М8 арт. 5061 - 16 шт. (для паза 10 мм)
3. Шайба D8 увеличенная DIN9021 - 16 шт.

Вариант 2:
1. Болт Т-образный М8х16 паз 8, арт. 5025 - 16 шт. (для паза 8 мм)
1а.  Болт Т-образный М8х16 паз 10, арт. 5029 - 16 шт. (для паза 10 мм)
2. Шайба увеличенная D8 DIN9021 - 16 шт.
3. Гайка шестигранная М8 DIN934 - 16 шт.

Характеристики

Артикул:
8480160s
Профили:
с пазом 8 мм, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Материал:
Сталь 3 мм + Порошковая покраска
Вес, кг:
0,558
Цвет:
Серый
