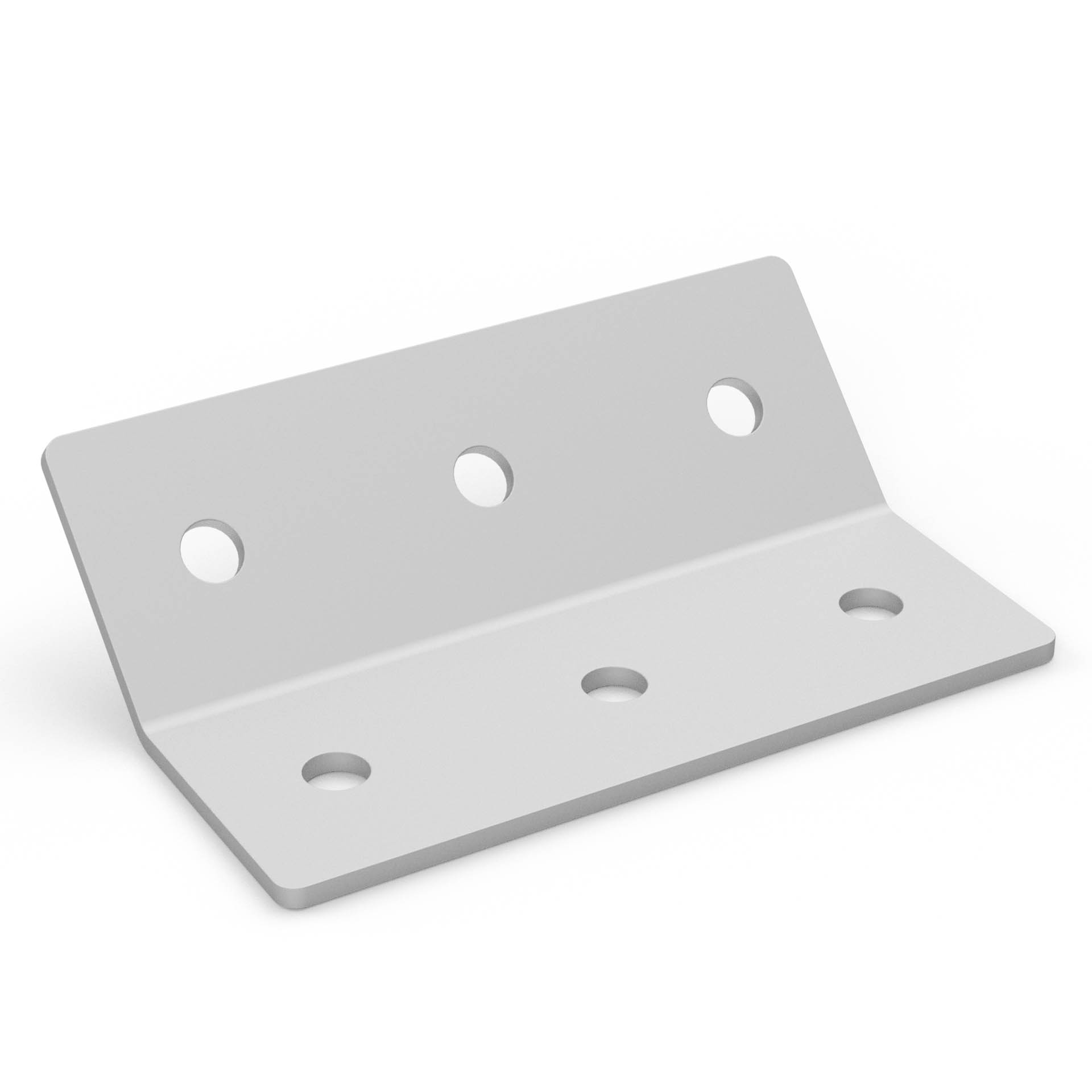

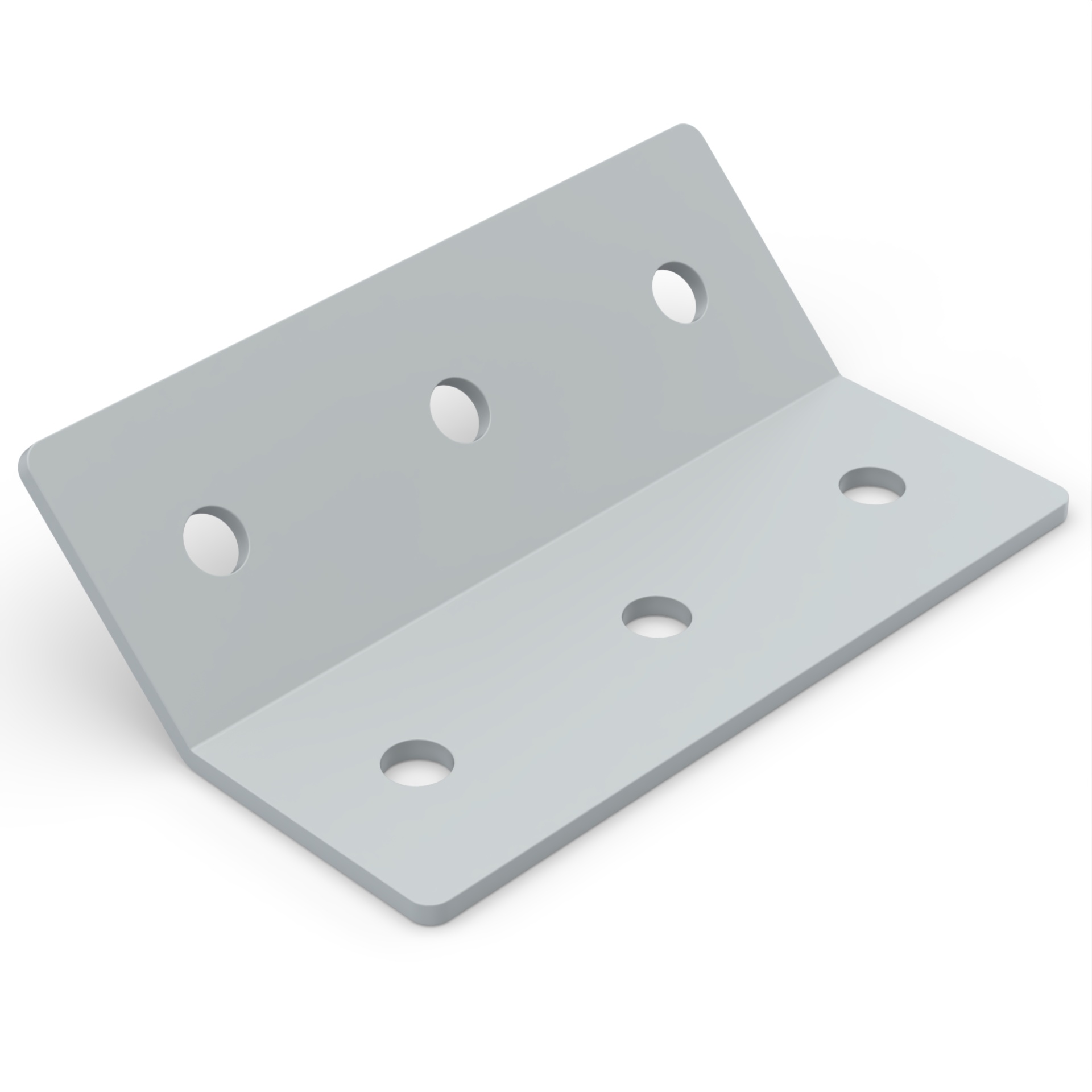

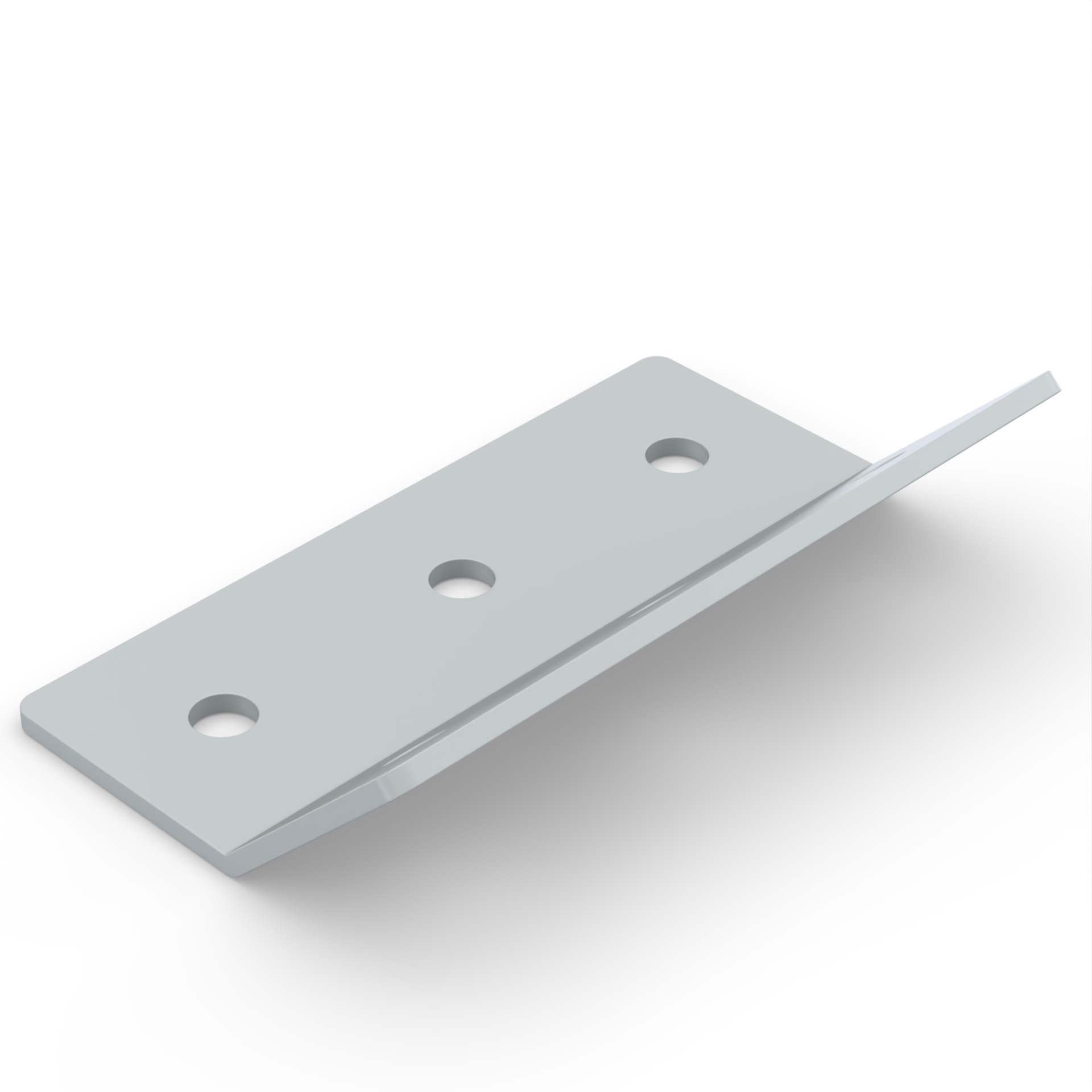

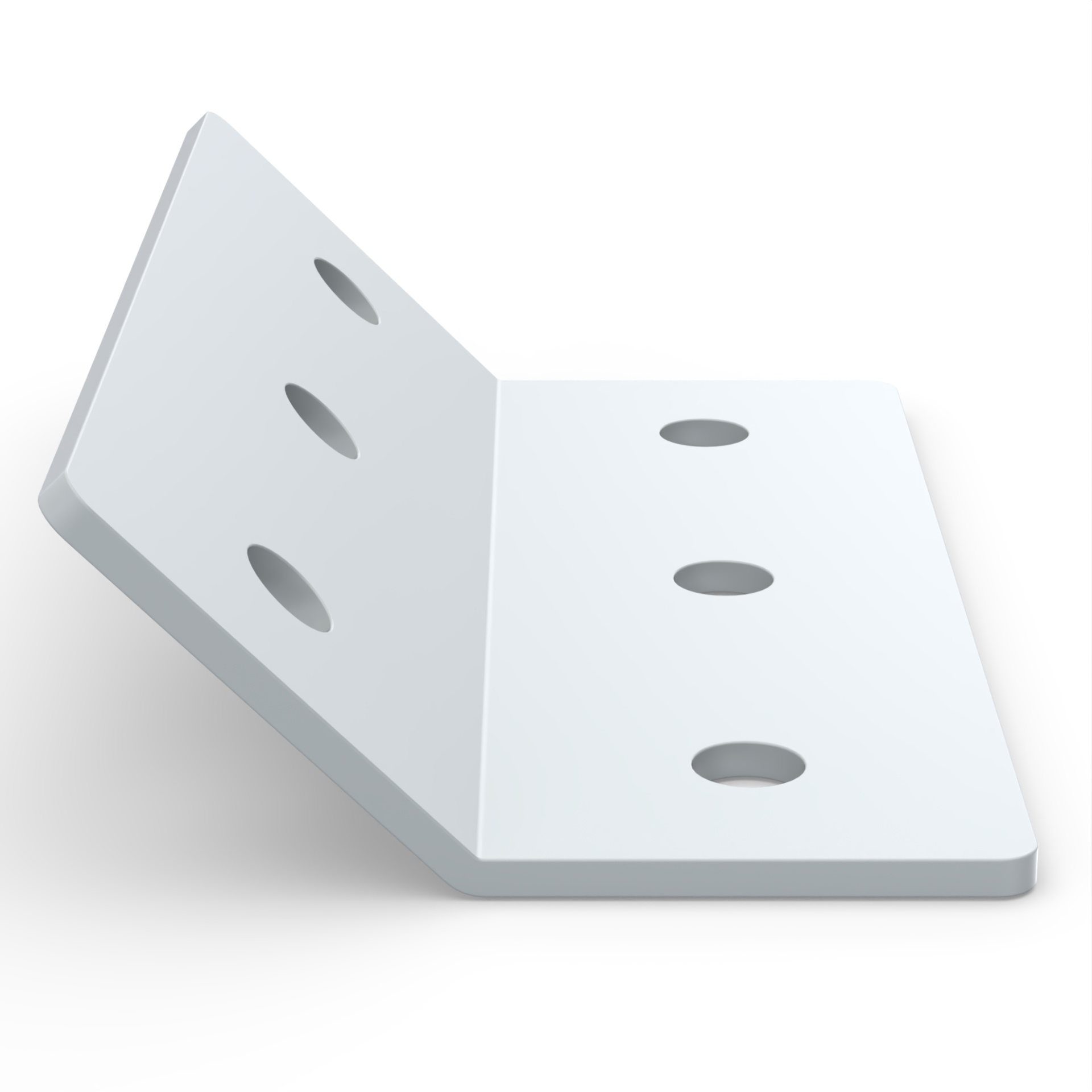

Стальной угловой соединитель 135 градусов, 40х120 мм, 6 отверстий

225.00 руб. от 1 шт.

Количество

добавить

ПОД
ЗАКАЗ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-3 рабочих дня

Стальной угловой соединитель 40х120 мм 135 градусов, 6 отверстий. Выполнен из стали 3мм с последующей порошковой окраской.

Загрузить:

- 3D модель (8440120s.step)

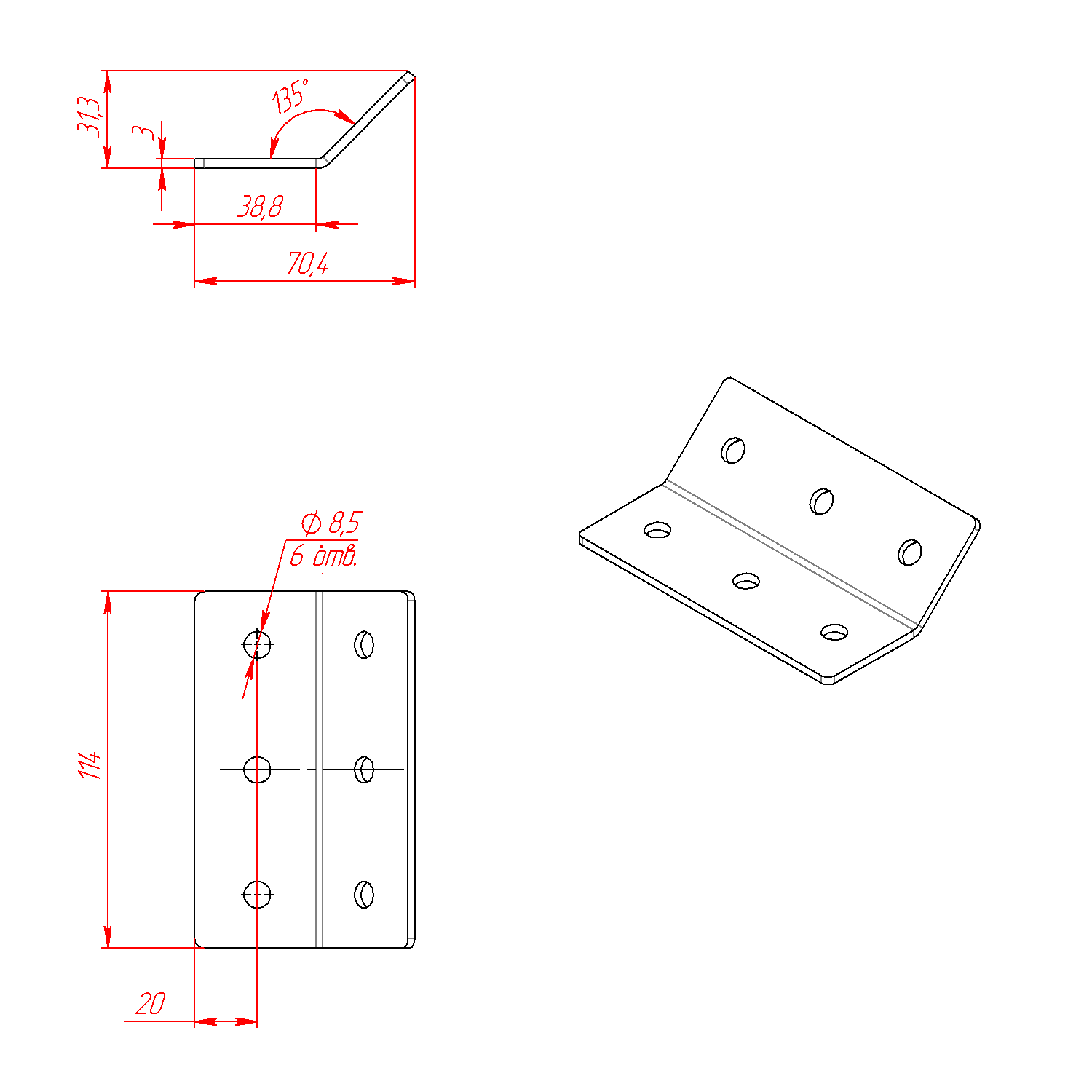

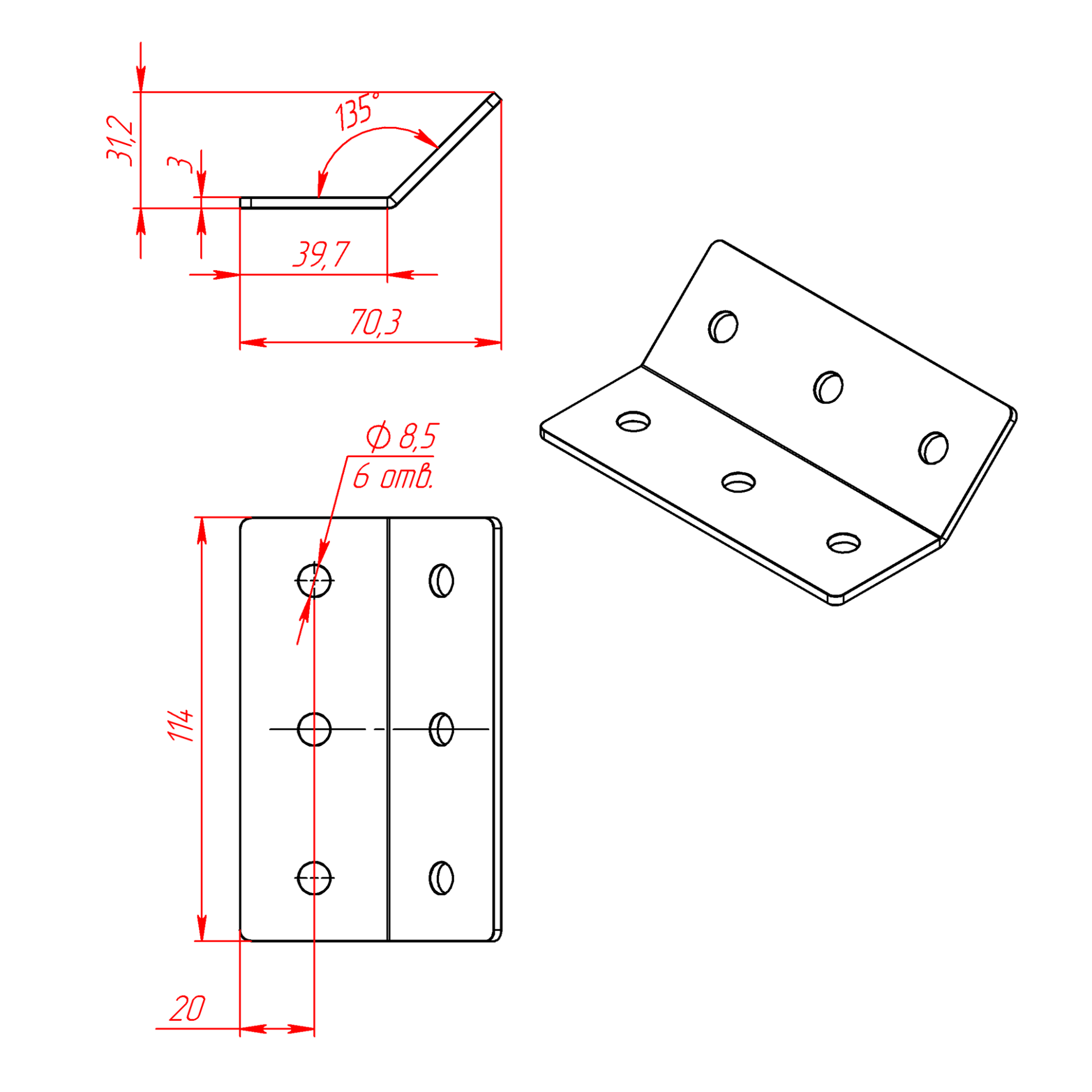

- Чертеж (8440120s.pdf)

Не забудьте купить крепеж для углового соединителя арт. 8440120s:

Вариант 1:

1. Винт М8х16 ISO7380 - 6 шт.

2. Сухарь пазовый с пружинкой паз 8, М8, серия 40, арт. 5260 или Сухарь пазовый, паз 8, М8, серия 40 арт. 5071 - 6 шт. (для паза 8 мм)

2а. Сухарь пазовый, паз 10, М8 арт. 5074 или Сухарь пазовый c прижимным шариком, паз 10, М8 арт. 5061 - 6 шт. (для паза 10 мм)

3. Шайба D8 увеличенная DIN9021 - 6 шт.

Вариант 2:

1. Болт Т-образный М8х16 паз 8, арт. 5025 - 6 шт. (для паза 8 мм)

1а. Болт Т-образный М8х16 паз 10, арт. 5029 - 6 шт. (для паза 10 мм)

2. Шайба увеличенная D8 DIN9021 - 6 шт.

3. Гайка шестигранная М8 DIN934 - 6 шт.

Артикул:	8440120s
Профили:	с пазом 8 мм, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160, 80х80, 80х120, 80х160
Материал:	Сталь 3 мм + Порошковая покраска
Вес, кг:	0,210
Цвет:	Серый

8440120s | Стальной угловой соединитель 40х120, 135 град, 6 отв.
