237.00 руб.
RSI

Цена за 1 шт.

Количество
Наличие Х-9-У-30 | Соединительная пластина Х-типа, усиленная, 9 отверстий, серия 30
ПОД
ЗАКАЗ
Наличие Х-9-У-30 | Соединительная пластина Х-типа, усиленная, 9 отверстий, серия 30
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС

Загрузить:
- 3D модель (Х-9-У-30.step)

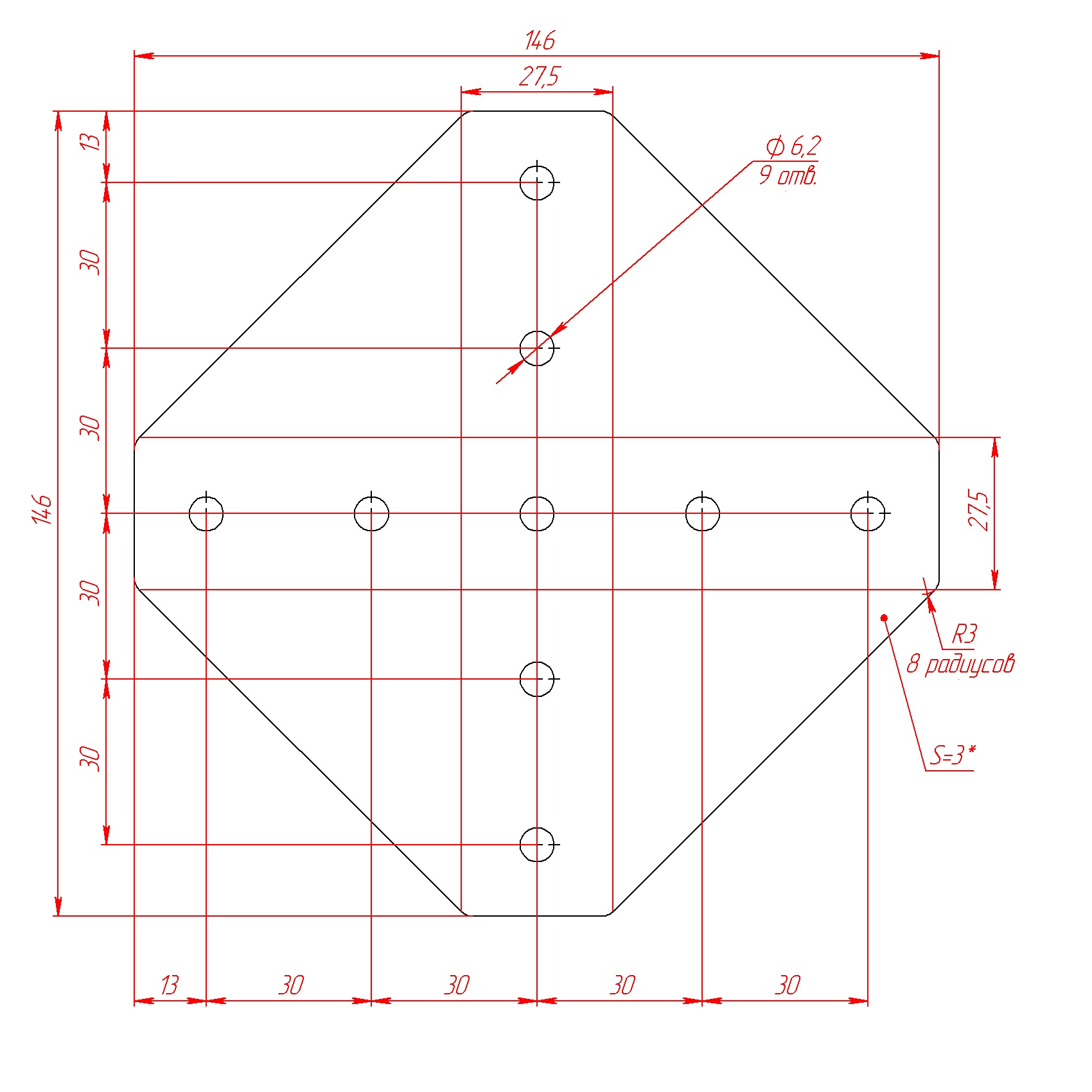

- Чертеж (Х-9-У-30.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт. Х-9-У-30:

Вариант 1:
1. Винт М6х12 мм ISO 7380 (либо Винт М6х12 DIN912) - 9 шт.
2. Сухарь пазовый М6 арт. 5067 (либо Сухарь пазовый алюминиевый М6 арт. 5067AL, либо  Сухарь пазовый c фиксатором М6 арт. 2A12.A31A.01) - 9 шт.

Вариант 2:
1. Винт М6х12 мм ISO 7380 (либо Винт М6х12 DIN912) - 9 шт.
2. Т-гайка М6-30 арт. 5006 - 9 шт.

Вариант 3:
1. Болт Т-образный М6х12 арт. 5298 - 9 шт.
2. Гайка шестигранная М6 DIN934 (либо Гайка с нейлоновым кольцом М6 DIN985, либо Гайка с фланцем М6 DIN6923) - 9 шт.

Характеристики

Артикул:
Х-9-У-30
Тип пластины:
Х-типа
Профили:
30х30, 30х60, 30х90, 30х120
Материал:
Сталь 3 мм + порошковая покраска
Покрытие:
Полимерное порошковое покрытие
Тип сырья:
Первичное
Вес, кг:
0,174
Цвет:
Серый
