П-4-угол 15-40 | Соединительная пластина П-типа 4 отверстия под углом 15 градусов, серия 40

Соединительная пластина, П-типа, 4 отверстия, серия 40, угол 15

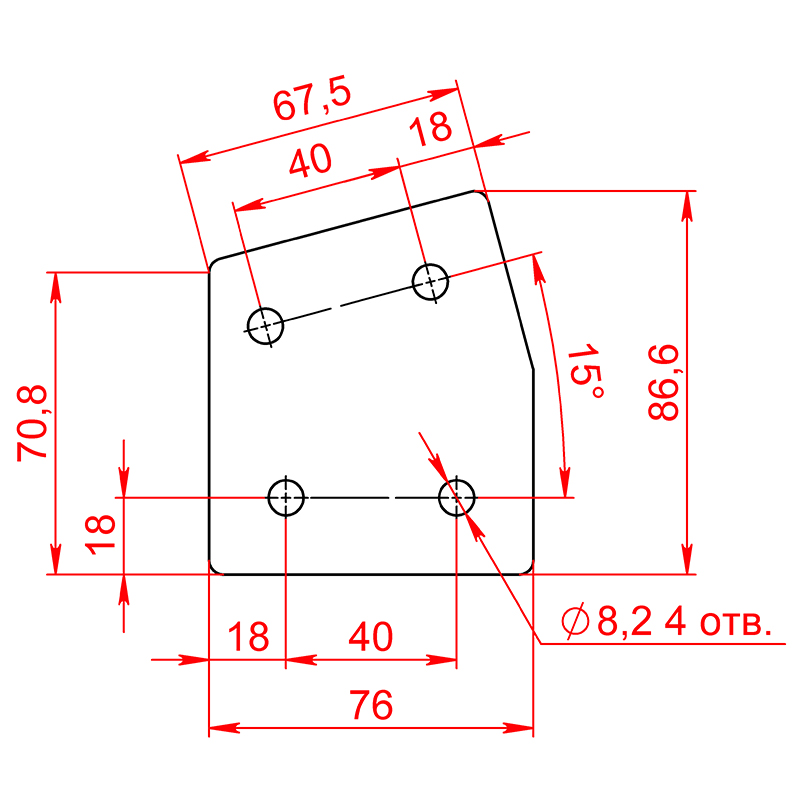

Чертеж для соединительной пластины П-4-15-40
93.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие П-4-угол 15-40 | Соединительная пластина П-типа 4 отверстия под углом 15 градусов, серия 40
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- Твердотельная 3D модель (П-4-15-40.STEP)
- 3D модель (П-4-15-40.DXF)
- Чертеж (П-4-15-40.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. П-4-15-40:

Вариант 1:
1. Винт М8х16 мм ISO 7380 - 4 шт.
2. Гровер D8 DIN 7980 - 4 шт.
3. Сухарь пазовый М8-40 арт. 5071 - 4 шт.

Вариант 2:
1. Т-болт М8х16 (40) арт. 5025 - 4 шт.
2. Гайка с фланцем М8 DIN6923 - 4 шт.

Характеристики

Артикул:
 П-4-угол 15-40
Тип пластины:
 П-типа
Профили:
 40х40, 40х80, 40х120, 40х160
Материал:
 Сталь 3 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,114
Цвет:
 Серый
