Т-4-У-30-DEG45 | Соединительная пластина, 4 отверстия с регулировкой угла

105.00 руб. от 1 шт.
( -3 % )
101.85 РУБ.
от 10 шт.
( -5 % )
99.75 РУБ.
от 50 шт.
( -8 % )
96.60 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Т-4-У-30-DEG45 | Соединительная пластина, 4 отверстия с регулировкой угла
НА СКЛАДЕ
≈ 6 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Т-4-У-30-DEG45 | Соединительная пластина, 4 отверстия с регулировкой угла
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

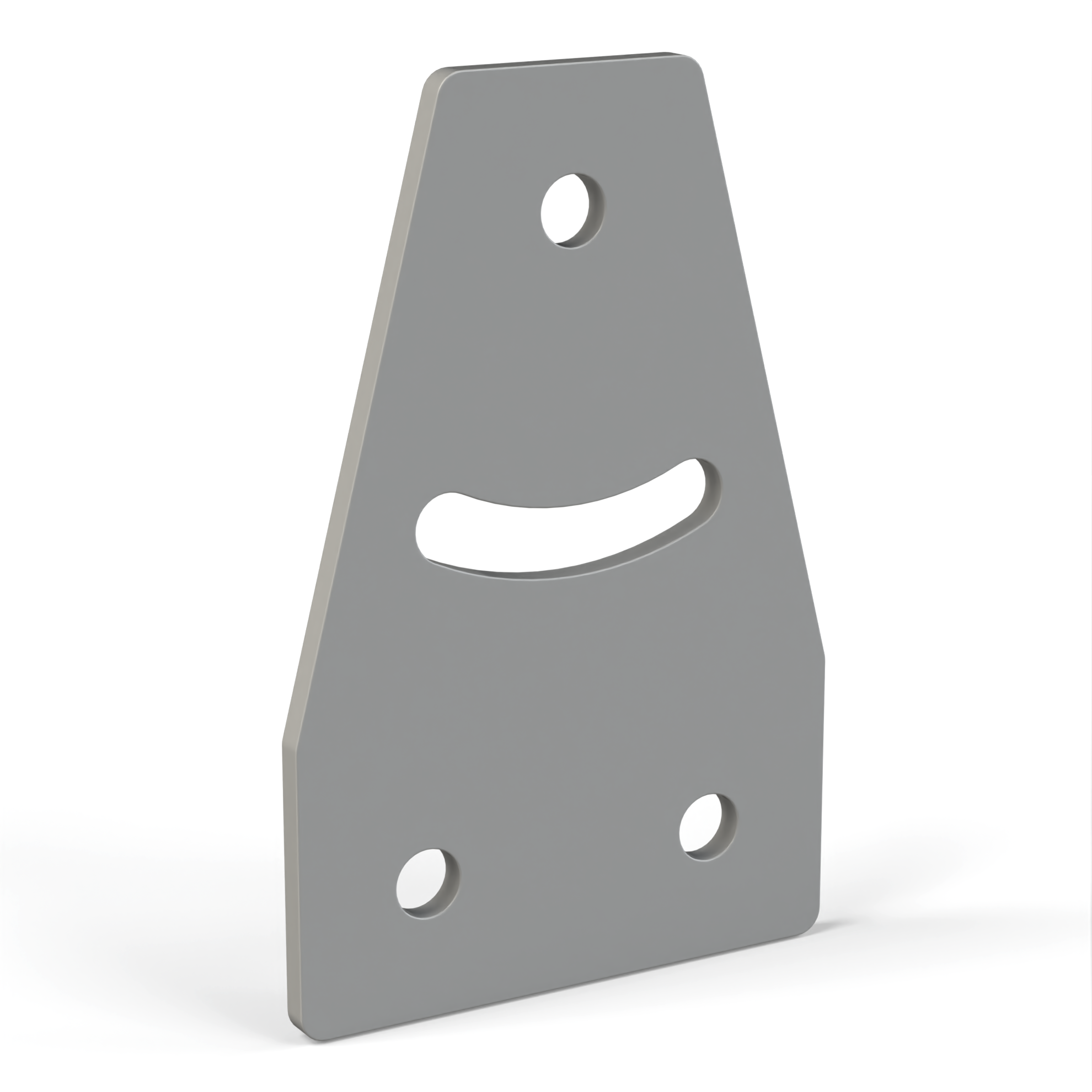

Стальная соединительная пластина с регулировкой угла наклона.
Загрузить:
- 3D модель (Т-4-У-30-DEG45.step)
- Чертеж (Т-4-У-30-DEG45.pdf)
Не забудьте купить комплект крепежа к соединительной пластине арт. T-4-У-30-DEG45:

Вариант 1:
1. Винт М6х12 мм ISO 7380 | или Винт М6х12 DIN 912 - 4 шт.
2. Гровер D6 DIN 7980 - 4 шт.
3. Сухарь пазовый М6 паз 8 арт. 5067 | или Сухарь пазовый с прижимным шариком М6 паз 8 арт. 5049 | или Сухарь пазовый c фиксатором, М6, паз 8 арт. 2A12.A31A.01 - 4 шт.

Вариант 2:
1. Винт М6х12 мм ISO 7380 | или Винт М6х12 DIN 912- 4 шт.
2. Гровер D6 DIN 7980 - 4 шт.
3. Т-гайка М6-30 арт. 5006 | или Ромб-гайка М6-30 арт. 5193 - 4 шт.

Вариант 3:
1. Т-болт М6х12 арт. 5298 - 4 шт.
2. Гровер D6 DIN 7980 - 4 шт.
3. Гайка шестигранная М6 DIN934 | или Гайка с фланцем М6 DIN 6923 | или Гайка с нейлоновым кольцом М6 DIN985 - 4 шт

Характеристики

Артикул:
 Т-4-У-30-DEG45
Тип пластины:
 Т-типа
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 30, 30х30, 30х60, 30х90, 30х120
Материал:
 Сталь 3 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,085
Цвет:
 Серый

Возможные замены или аналоги для арт. Т-4-У-30-DEG45:

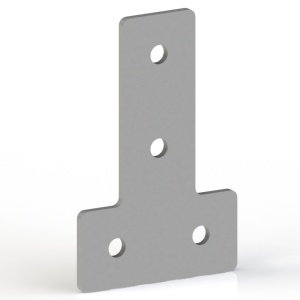

Т-4-30 | Соединительная пластина Т-типа, 4 отверстия Т-4-30 | Соединительная пластина Т-типа, 4 отверстия
91.00 руб./шт.

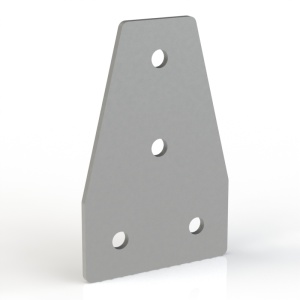

 ⓘ - в наличии ≈ 900 шт. ⓘ Т-4-У-30 | Соединительная пластина Т-типа, усиленная, 4 отверстия Т-4-У-30 | Соединительная пластина Т-типа, усиленная, 4 отверстия
91.00 руб./шт.
 ⓘ - в наличии ≈ 400 шт. ⓘ
