Т-5-У-20 | Соединительная пластина T-типа, усиленная, 5 отверстий

Соединительная пластина Т-5-У-20

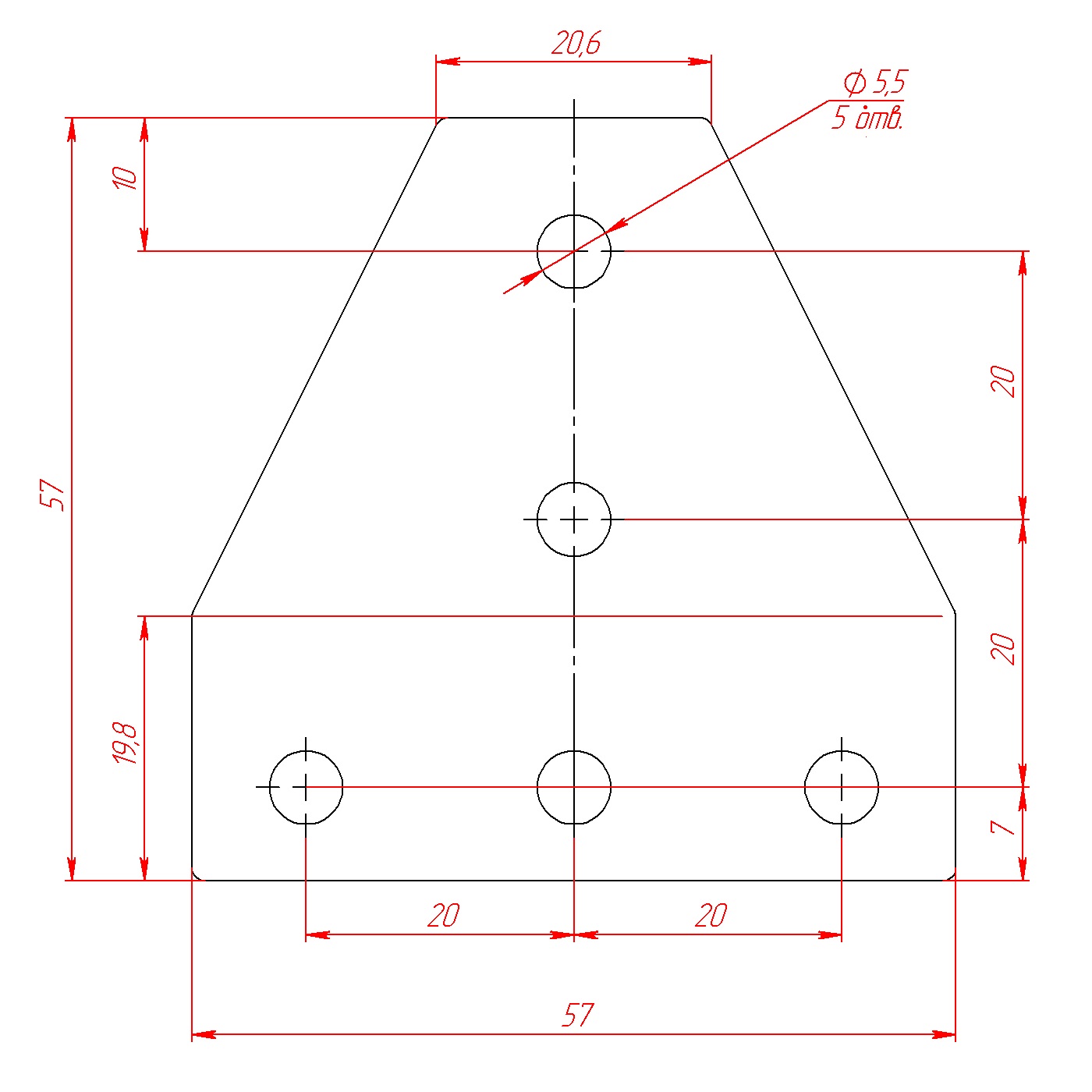

Чертёж пластины арт. Т-5-У-20
48.00 руб. от 1 шт.
( -3 % )
46.56 РУБ.
от 10 шт.
( -5 % )
45.60 РУБ.
от 50 шт.
( -8 % )
44.16 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Т-5-У-20 | Соединительная пластина T-типа, усиленная, 5 отверстий
НА СКЛАДЕ
≈ 40 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Т-5-У-20 | Соединительная пластина T-типа, усиленная, 5 отверстий
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

Усиленная соединительная пластина Т-типа на 5 отверстий для профиля серии 20.
Загрузить:
- 3D модель (T-5-У-20.step)
- Чертеж (T-5-У-20.pdf)
Не забудьте купить комплект крепежа к соединительной пластине арт. T-5-У-20:

Вариант 1:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912 - 5 шт.
2. Гровер D5 DIN 7980 - 5 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 5 шт.

Вариант 2:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912- 5 шт.
2. Гровер D5 DIN 7980 - 5 шт.
3. Т-гайка М5-20 арт. 5002 - 5 шт.

Вариант 3:
1. Болт Т-образный М5х10, паз 6 - 5 шт.
2. Гровер D5 DIN 7980 - 5 шт.
3. Гайка шестигранная М5 DIN934 - 5 шт.

Характеристики

Артикул:
 Т-5-У-20
Тип пластины:
 Т-типа
Профили:
 20х20, 20х40, 20х80
Материал:
 Сталь 2 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,038
Цвет:
 Серый
