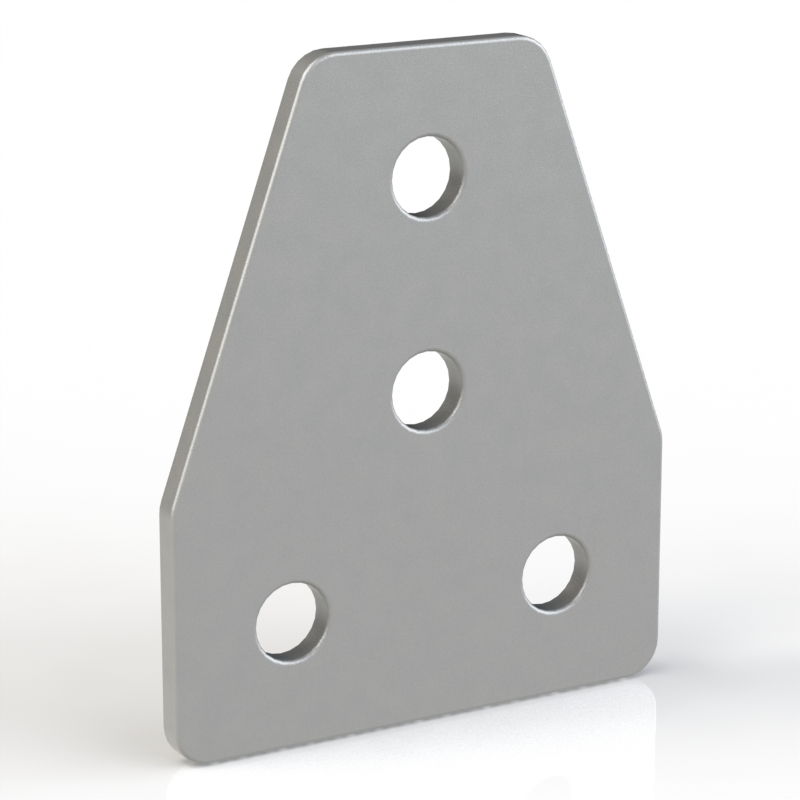

Т-4-У-20 | Соединительная пластина T-типа, усиленная, 4 отверстия

Соединительная пластина, усиленная, T-типа, 4 отверстий, серия 20

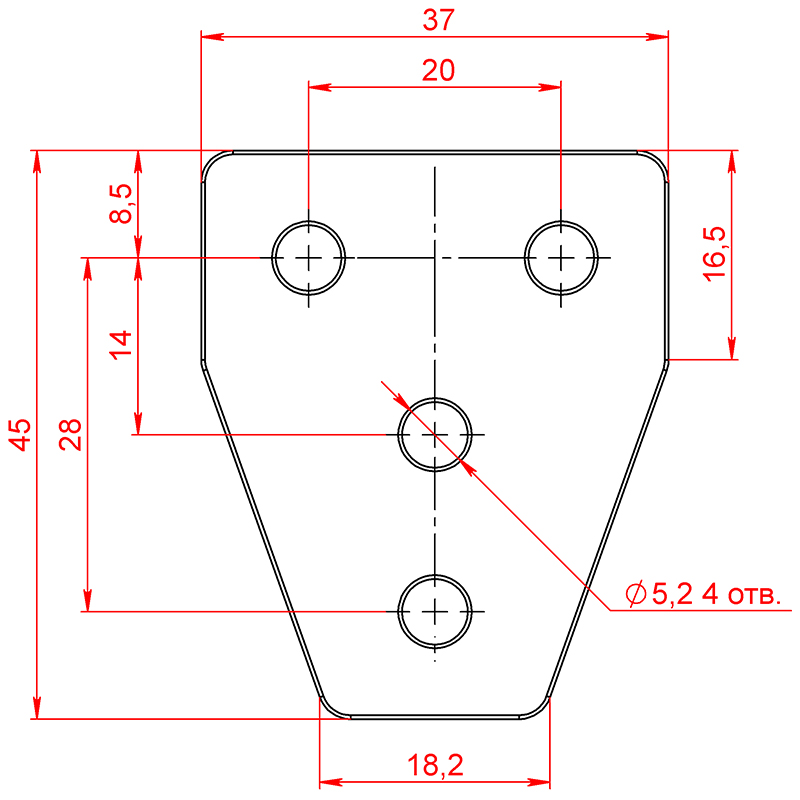

Чертеж для соединительной пластины Т-4-У-20
43.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие Т-4-У-20 | Соединительная пластина T-типа, усиленная, 4 отверстия
НА СКЛАДЕ
> 300 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Т-4-У-20 | Соединительная пластина T-типа, усиленная, 4 отверстия
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 10 рабочих дней

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- Твердотельная 3D модель (T-4-У-20.STEP)
- 3D модель (T-4-У-20.DXF)
- Чертеж (T-4-У-20.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. T-4-У-20:

Вариант 1:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 4 шт.

Вариант 2:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912- 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Т-гайка М5-20 арт. 5002 - 4 шт.

Характеристики

Артикул:
 Т-4-У-20
Тип пластины:
 Т-типа
Профили:
 20х20, 20х40, 20х80
Материал:
 Сталь 2 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,020
Цвет:
 Серый
