Г-3-45 | Соединительная пластина Г-типа 3 отверстия

Соединительная пластина, Г-типа, 3 отверстия, серия 45

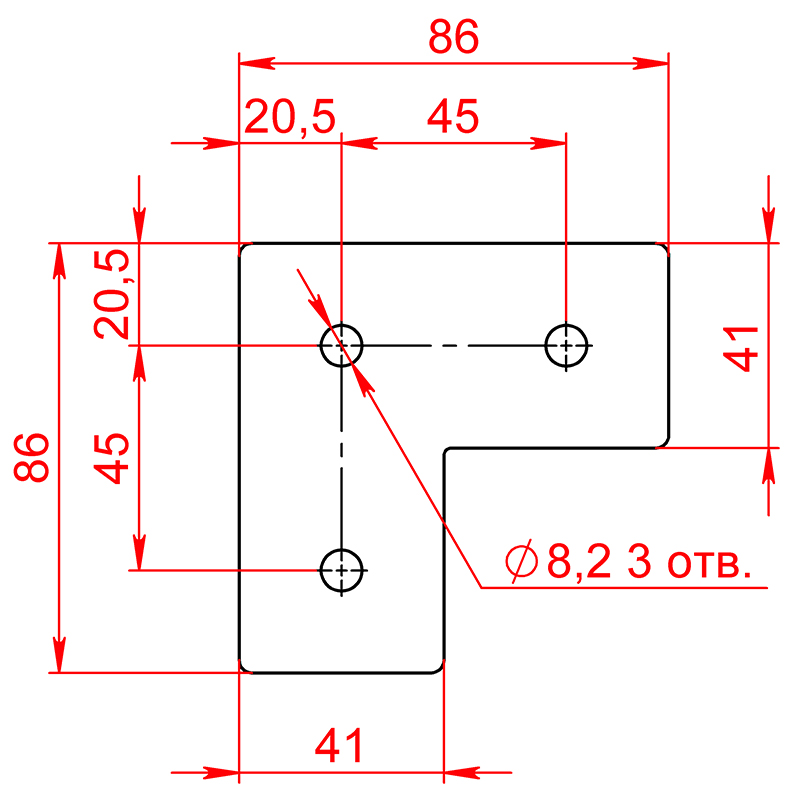

Чертеж для соединительной пластины Г-3-45
106.00 руб. от 1 шт.
( -3 % )
102.82 РУБ.
от 10 шт.
( -5 % )
100.70 РУБ.
от 50 шт.
( -8 % )
97.52 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие Г-3-45 | Соединительная пластина Г-типа 3 отверстия
НА СКЛАДЕ
≈ 20 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие Г-3-45 | Соединительная пластина Г-типа 3 отверстия
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней

Описание

Цена указана за 1 шт. с НДС
Загрузить:
- Твердотельная 3D модель (Г-3-45.STEP)
- 3D модель (Г-3-45.DXF)
- Чертеж (Г-3-45.PDF)
Не забудьте купить комплект крепежа к соединительной пластине арт. Г-3-45:

Вариант 1:
1. Винт М8х16 мм ISO 7380 | или Винт М8х16 DIN 912 - 3 шт.
2. Гровер D8 DIN 7980 - 3 шт.
3. Сухарь пазовый, М8, паз 10 арт. 5074 | или Сухарь пазовый c прижимным шариком, М8, паз 10 арт. 5061 | или Сухарь пазовый c фиксатором, М8, паз 10 арт. 2A11.A41A.01 - 3 шт.

Вариант 2:
1. Винт М8х16 мм ISO 7380 | или Винт М8х16 DIN 912- 3 шт.
2. Гровер D8 DIN 7980 - 3 шт.
3. Т-гайка М8, паз 10 арт. 5018 - 3 шт.

Вариант 3:
1. Т-болт М8х16 паз 10 арт. 5029 - 3 шт.
2. Гровер D8 DIN 7980 - 3 шт.
3. Гайка шестигранная М8 DIN934 | или Гайка с фланцем М8 DIN 6923 | или Гайка с нейлоновым кольцом М8 DIN985 - 3 шт.

Характеристики

Артикул:
 Г-3-45
Тип пластины:
 Г-типа
Профили:
 с пазом 10 мм, 45х45, 45х90, 45х135, 45х180, 90х90
Материал:
 Сталь 3 мм + порошковая покраска
Покрытие:
 Полимерное порошковое покрытие
Тип сырья:
 Первичное
Вес, кг:
 0,081
Цвет:
 Серый
