145.00 руб.
от 1 шт
от 5 шт
142.10 ₽
−2%
от 15 шт
137.75 ₽
−5%
от 45 шт
134.85 ₽
−7%
от 250 шт
130.50 ₽
−10%
от 475 шт
127.60 ₽
−12%
от 950 шт
123.25 ₽
−15%
Под заказ
Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 1 до 3 рабочих дней
Подобрать комплекты сопутствующих крепежных элементов
Срок под заказ: от 1 до 3 рабочих дней
Файлы для скачивания
3D-модель · STEP
СкачатьГ-4-угол_135-30 | Соединительная пластина Г-типа, 4 отверстия, 135 град. (3D-модель).STEP
3D-модель · архив ZIP
СкачатьАрхив ZIPГ-4-угол_135-30 | Соединительная пластина Г-типа, 4 отверстия, 135 град. (3D-модель).ZIP

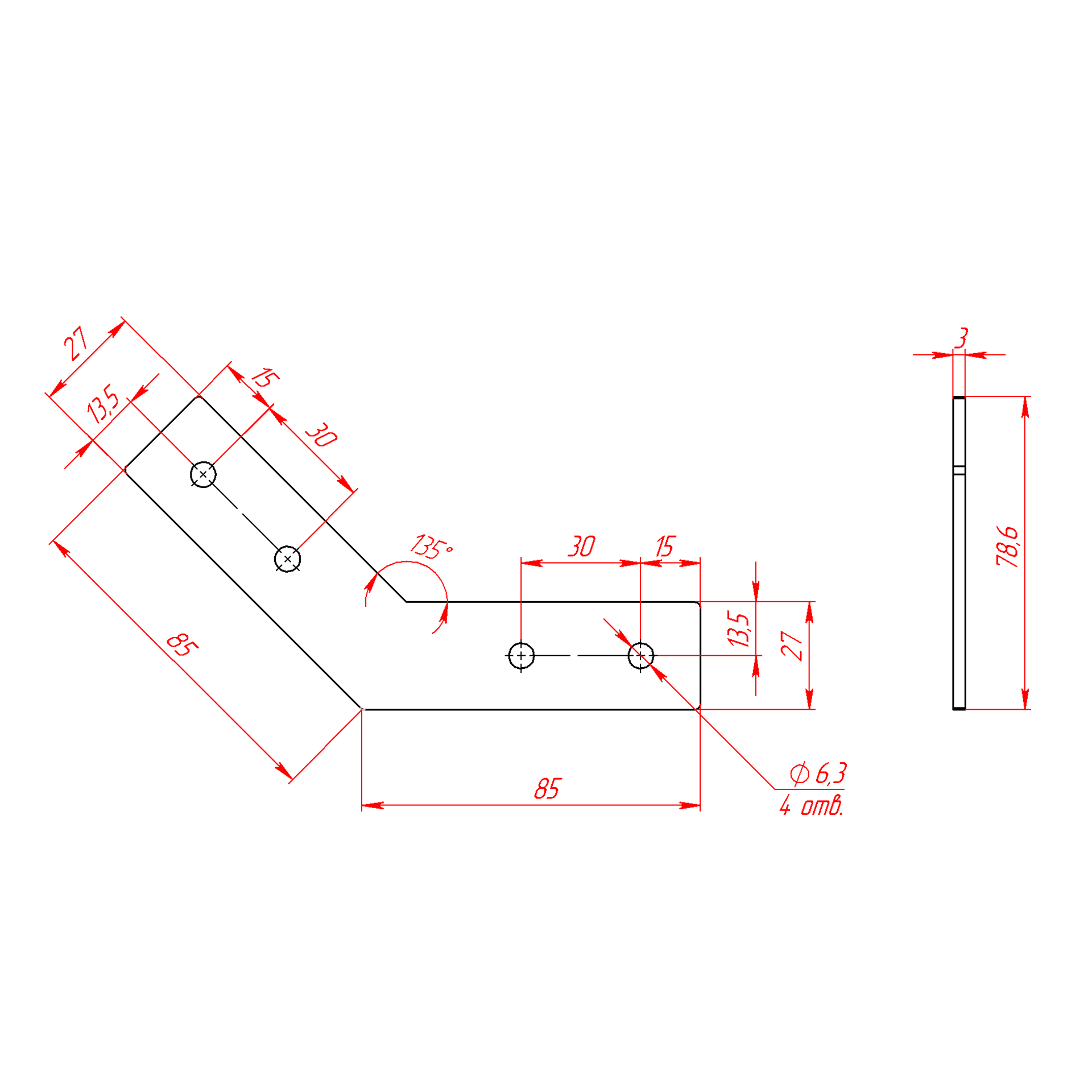

Чертеж · PDF
СкачатьГ-4-угол_135-30 | Соединительная пластина Г-типа, 4 отверстия, 135 град. (Чертеж).PDF
Описание

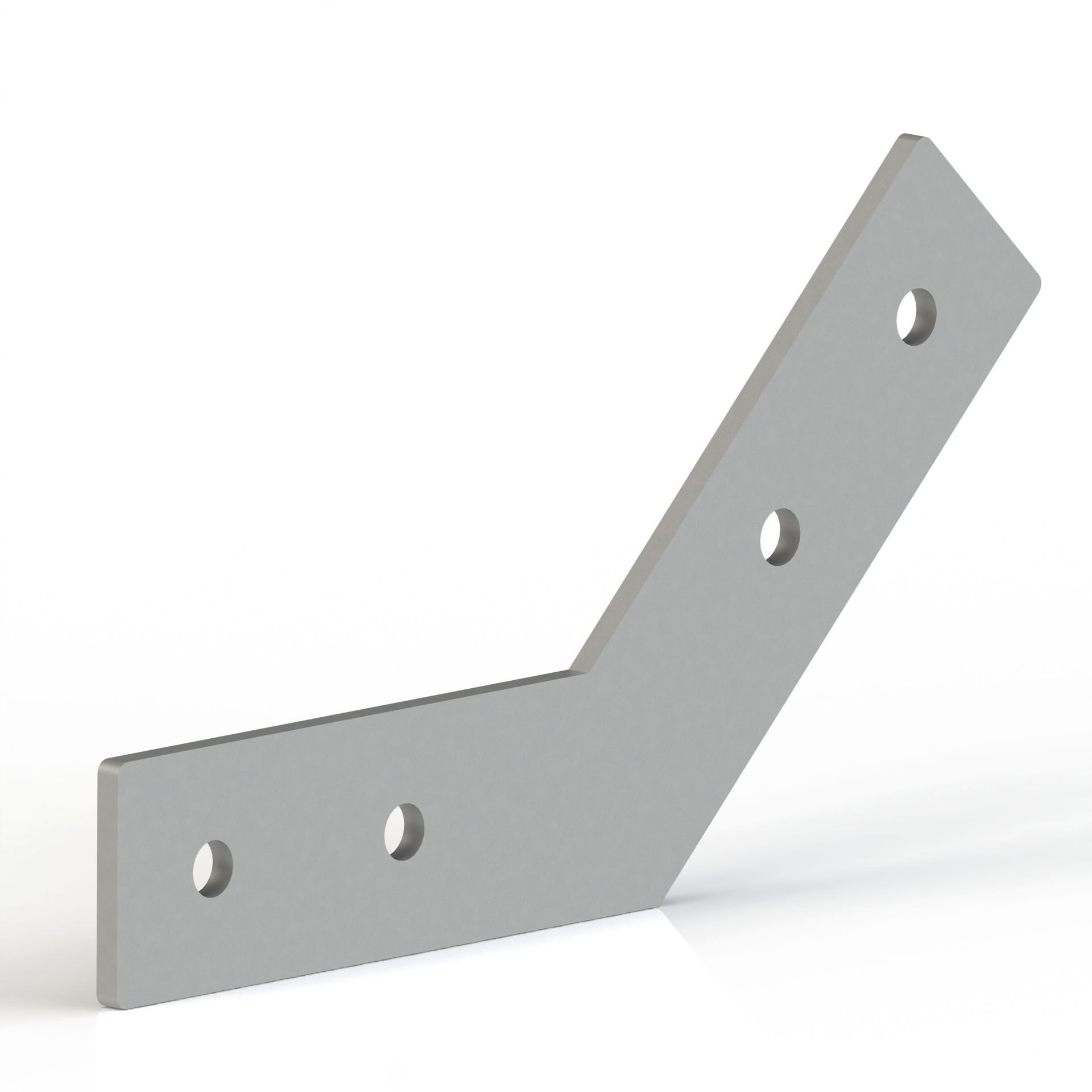

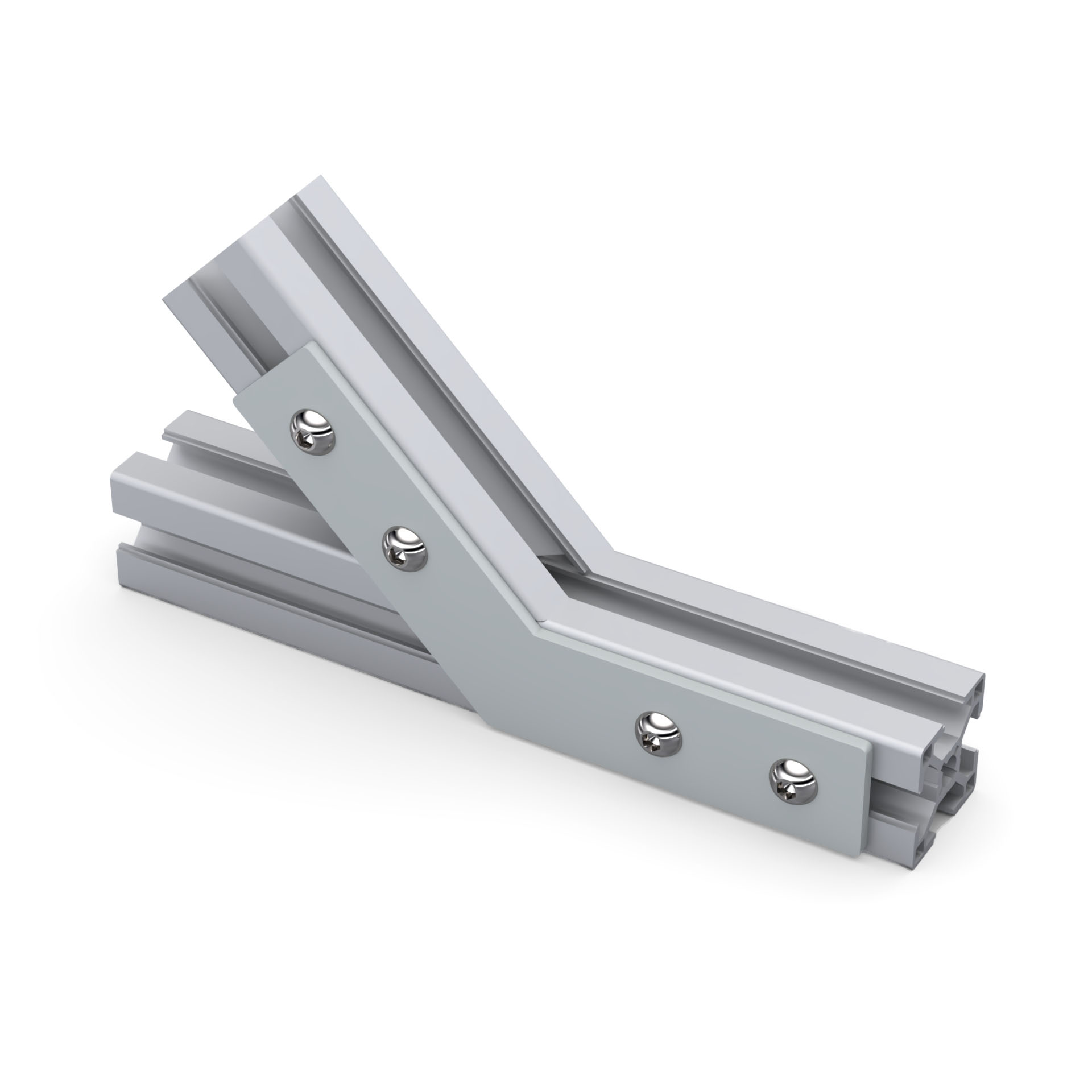

Стальная соединительная пластина Г-типа для жёсткого углового соединения двух конструкционных алюминиевых профилей серии 30 (паз 8 мм: 30×30, 30×60, 30×90, 30×120 и аналоги). Угол между осями профилей – 135 градусов.
Пластина изготовлена из стали толщиной 3 мм. Четыре отверстия под стандартный крепёж к профилю. Полимерное порошковое покрытие защищает от коррозии и аккуратно смотрится в открытых конструкциях.
Где применяют
Пластина изготовлена из стали толщиной 3 мм. Четыре отверстия под стандартный крепёж к профилю. Полимерное порошковое покрытие защищает от коррозии и аккуратно смотрится в открытых конструкциях.
Где применяют
- каркасы станков, линий и оснастки;
- стойки, полки, перегородки, защитные ограждения;
- выставочные и мебельные конструкции из профиля 30-й серии;
- узлы с нестандартным углом 135° (косые стойки, скосы, переходы между плоскостями).
Характеристики
|
Артикул:
|
Г-4-угол_135-30 |
|
Страна производства:
|
Россия |
|
Серия профилей:
|
с пазом 8 мм, серия 30 |
|
Тип пластины:
|
Г-типа |
|
Материал:
|
Сталь 3 мм + порошковая покраска |
|
Покрытие:
|
Полимерное порошковое покрытие |
|
Тип сырья:
|
Первичное |
|
Вес, кг:
|
0,1 |
|
Цвет:
|
Серый |

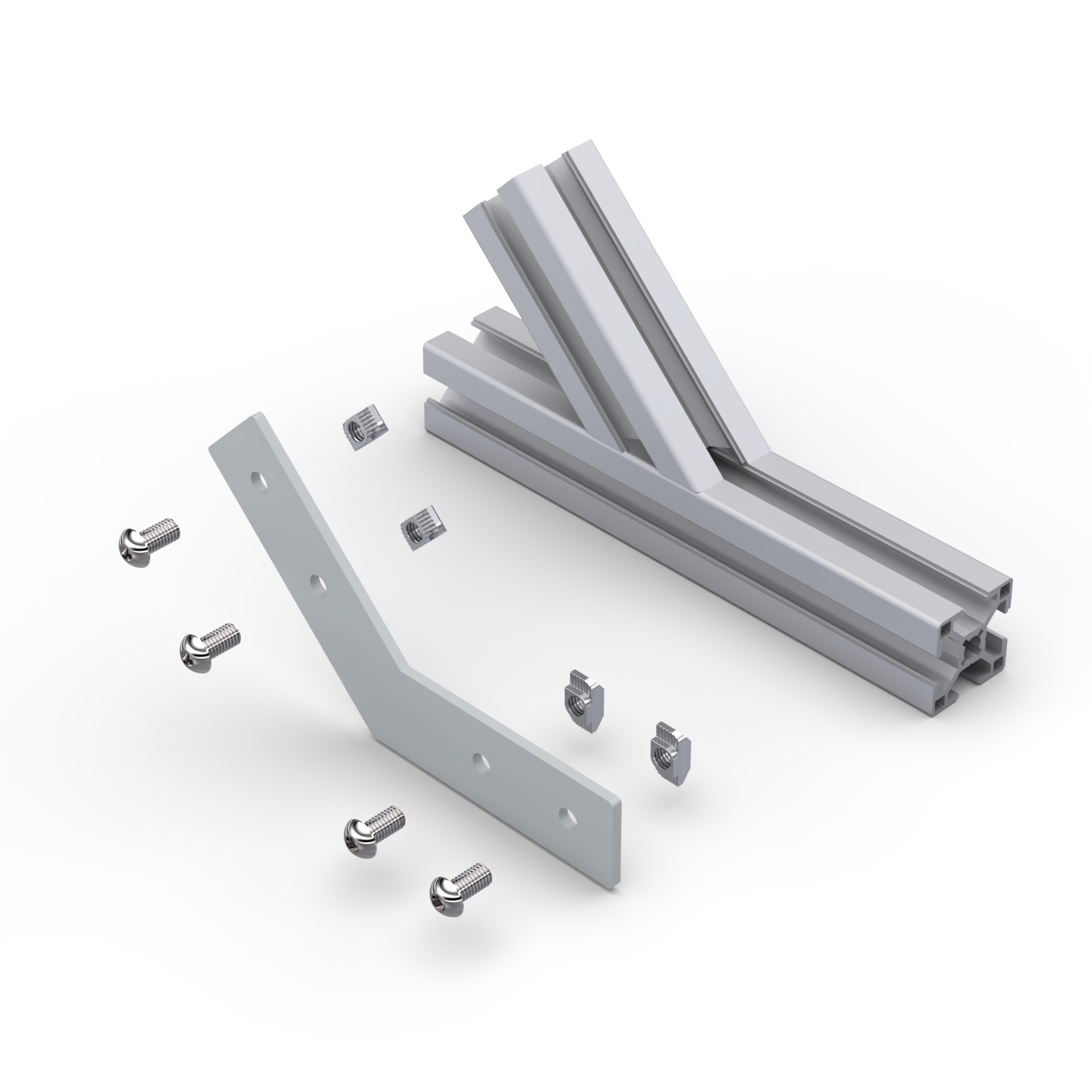

Комплекты сопутствующих крепежных элементов для арт. Г-4-угол_135-30
Для профилей серии 30
82,80 ₽/компл.
в наличии
119,20 ₽/компл.
в наличии
Винт М6х12 ISO7380 (полусфера) кл. пр. 10.9×42A12.A31A.01 | Сухарь пазовый c фиксатором, паз 8, серия 30, М6×4
179,20 ₽/компл.
в наличии
Винт М6х12 ISO7380 (полусфера) кл. пр. 10.9×45049 | Сухарь пазовый c прижимным шариком, паз 8, серия 30, М6×4
145,20 ₽/компл.
в наличии
162,80 ₽/компл.
в наличии
