94.00 руб.
RSI

Цена за 1 шт.

Количество

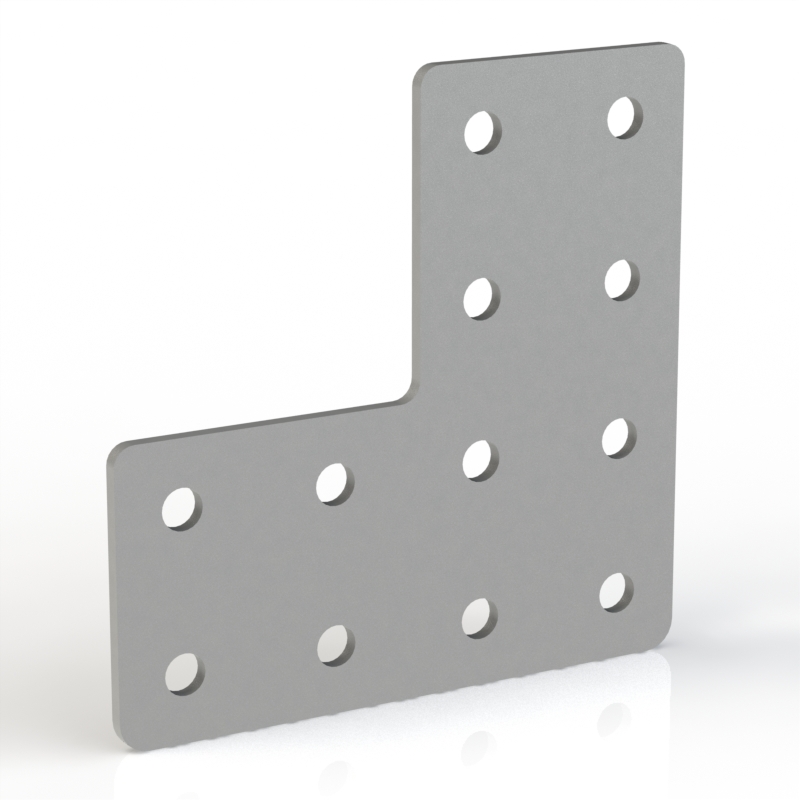

Наличие Г-12-20 | Соединительная пластина Г-типа, 12 отверстий
НА СКЛАДЕ > 10 шт.
В ПУТИ > 20 шт.

Описание

Цена указана за 1 шт. с НДС

Загрузить:
- Твердотельная 3D модель (Г-12-20.STEP)
- 3D модель (Г-12-20.DXF)

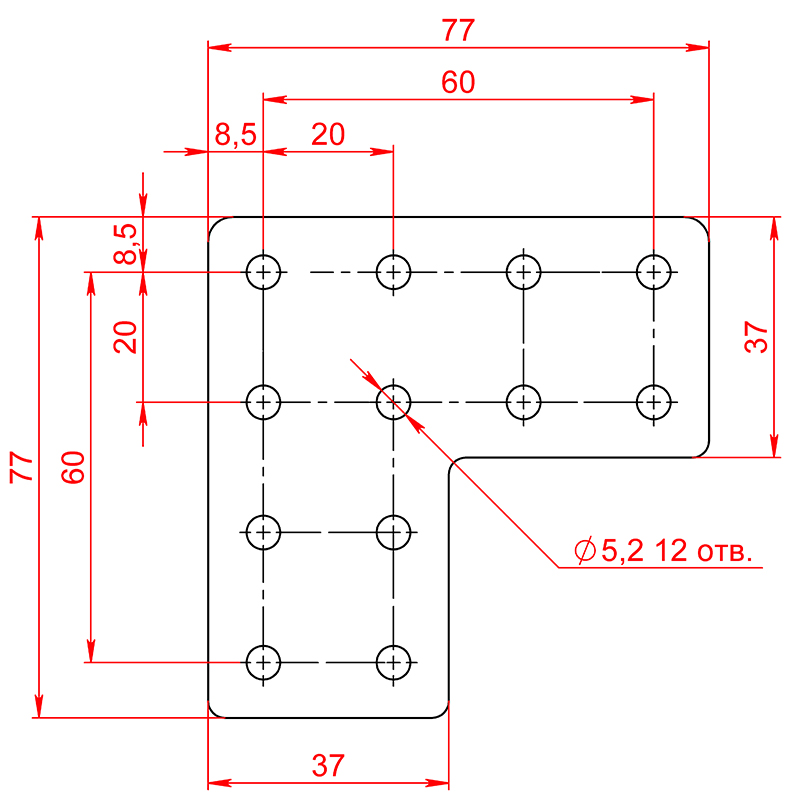

- Чертеж (Г-12-20.PDF)

Не забудьте купить комплект крепежа к соединительной пластине арт. Г-12-20:

Вариант 1:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912 - 12 шт.
2. Гровер D5 DIN 7980 - 12 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 12 шт.

Вариант 2:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912- 12 шт.
2. Гровер D5 DIN 7980 - 12 шт.
3. Т-гайка М5-20 арт. 5002 - 12 шт.

Характеристики

Артикул:
Г-12-20
Тип пластины:
Г-типа
Профили:
с пазом 6 мм, 20х20, 20х40, 20х80
Материал:
Сталь 2 мм + порошковая покраска
Покрытие:
Полимерное порошковое покрытие
Тип сырья:
Первичное
Вес, кг:
0,063
Цвет:
Серый
