65.00 руб.
RSI

Цена за 1 шт.

Количество

Описание

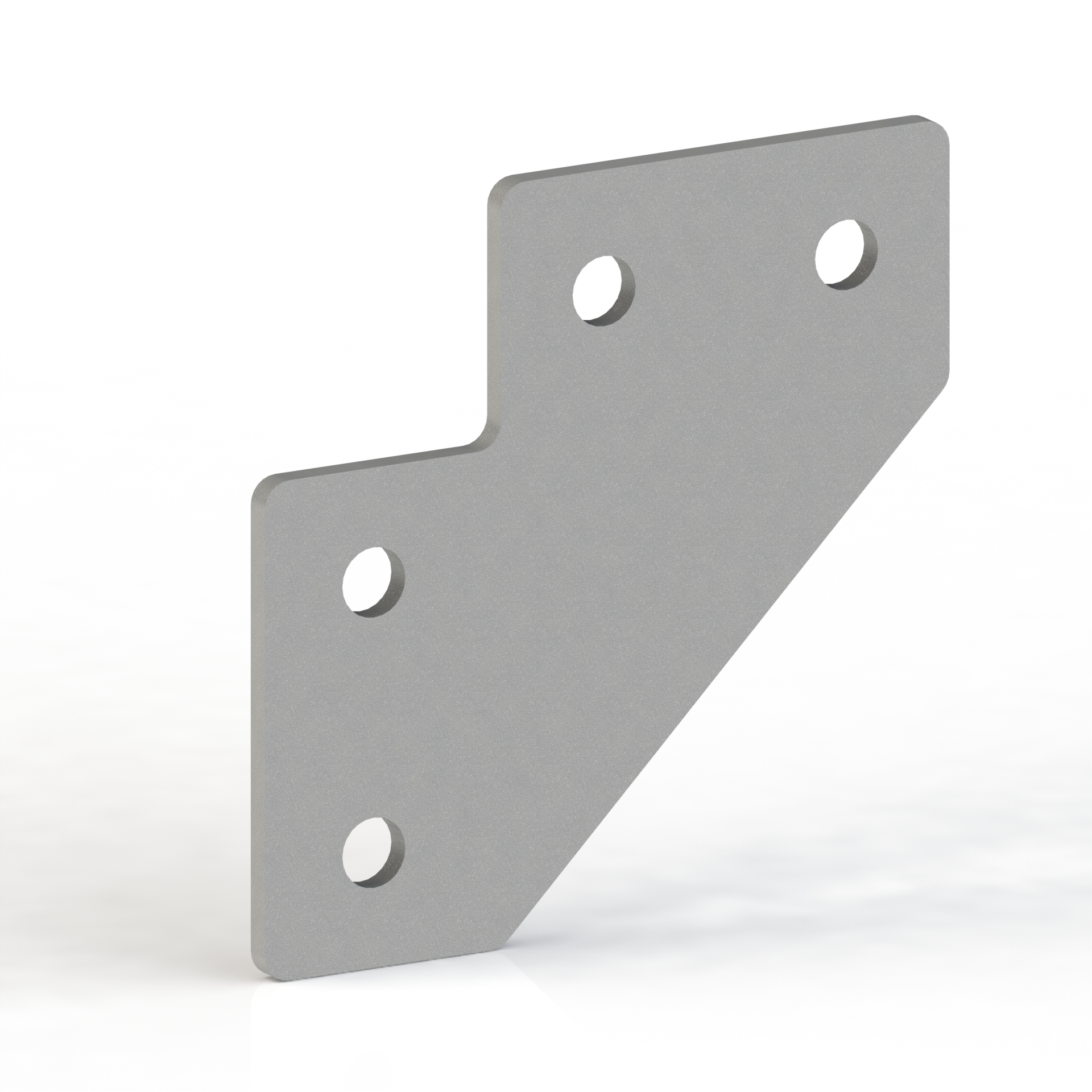

Используется для придания дополнительной жесткости в конструкциях с использованием алюминиевых профилей 20х20 мм.

Загрузить:
- 3D модель (Г-4-У2020-20.step)

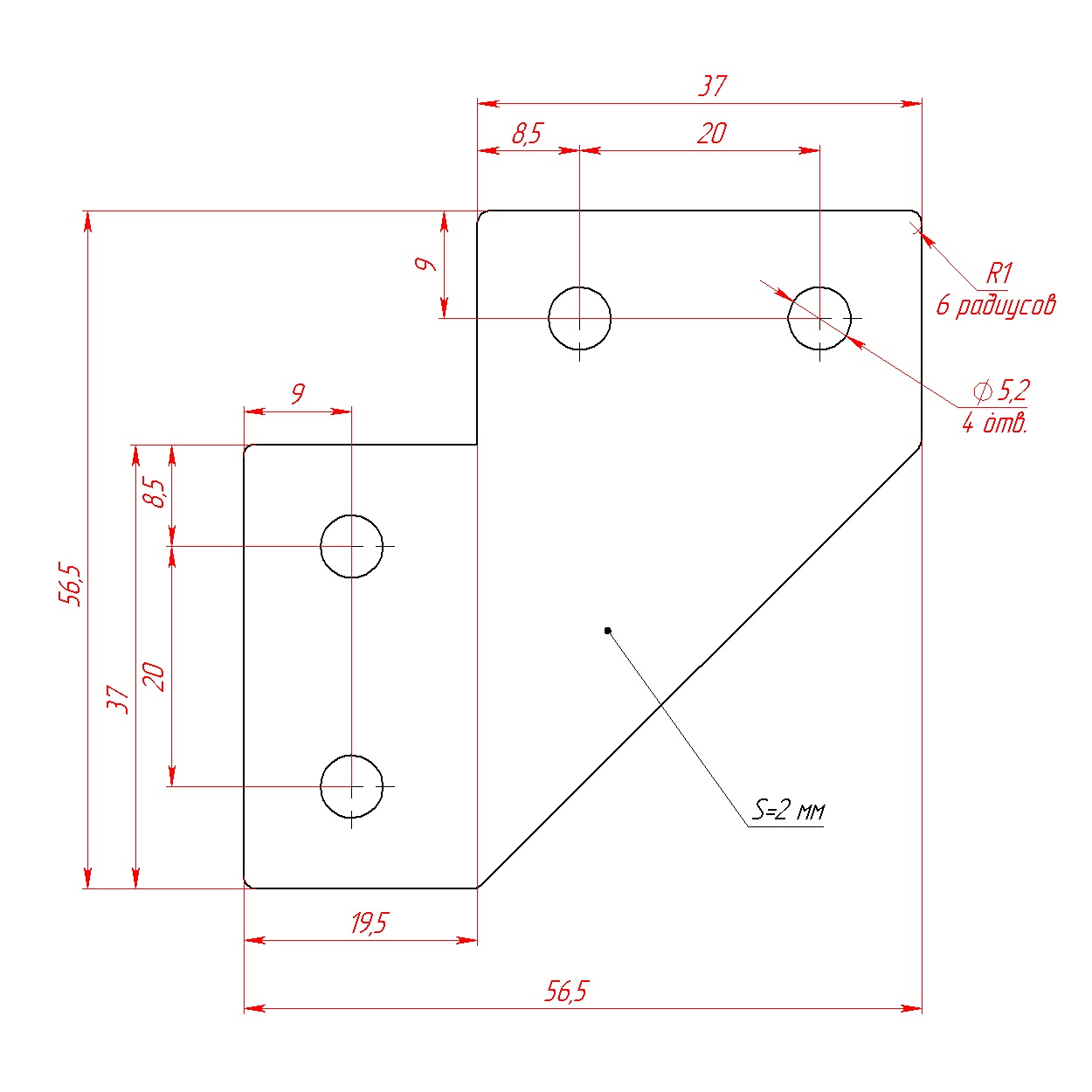

- Чертеж (Г-4-У2020-20.pdf)

Не забудьте купить комплект крепежа к соединительной пластине арт. Г-4-У2020-20:

Вариант 1:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912 - 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Сухарь пазовый М5 арт. 5270 | или Сухарь пазовый с прижимным шариком М5 арт. 5047- 4 шт.

Вариант 2:
1. Винт М5х8 мм ISO 7380 | или Винт М5х8 DIN 912- 4 шт.
2. Гровер D5 DIN 7980 - 4 шт.
3. Т-гайка М5-20 арт. 5002 - 4 шт.

Характеристики

Артикул:
Г-4-У2020-20
Тип пластины:
Г-типа
Профили:
с пазом 6 мм, 20х20, 20х40, 20х80
Материал:
Сталь 2 мм + порошковая покраска
Покрытие:
Полимерное порошковое покрытие
Тип сырья:
Первичное
Вес, кг:
0,031
Цвет:
Серый
