Кубический соединитель 100х100, 2х сторонний

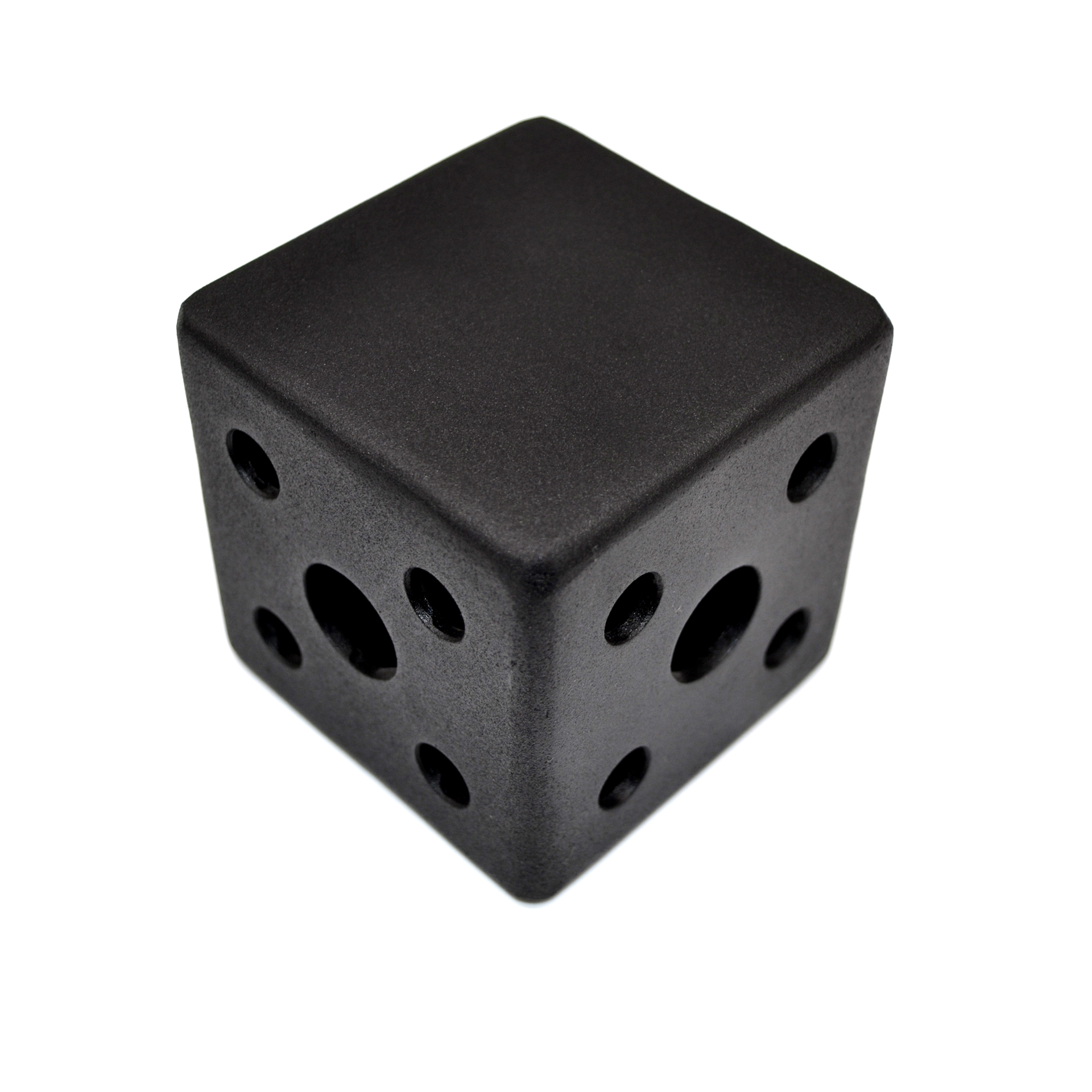

Стальной кубический соединитель на 2 стороны

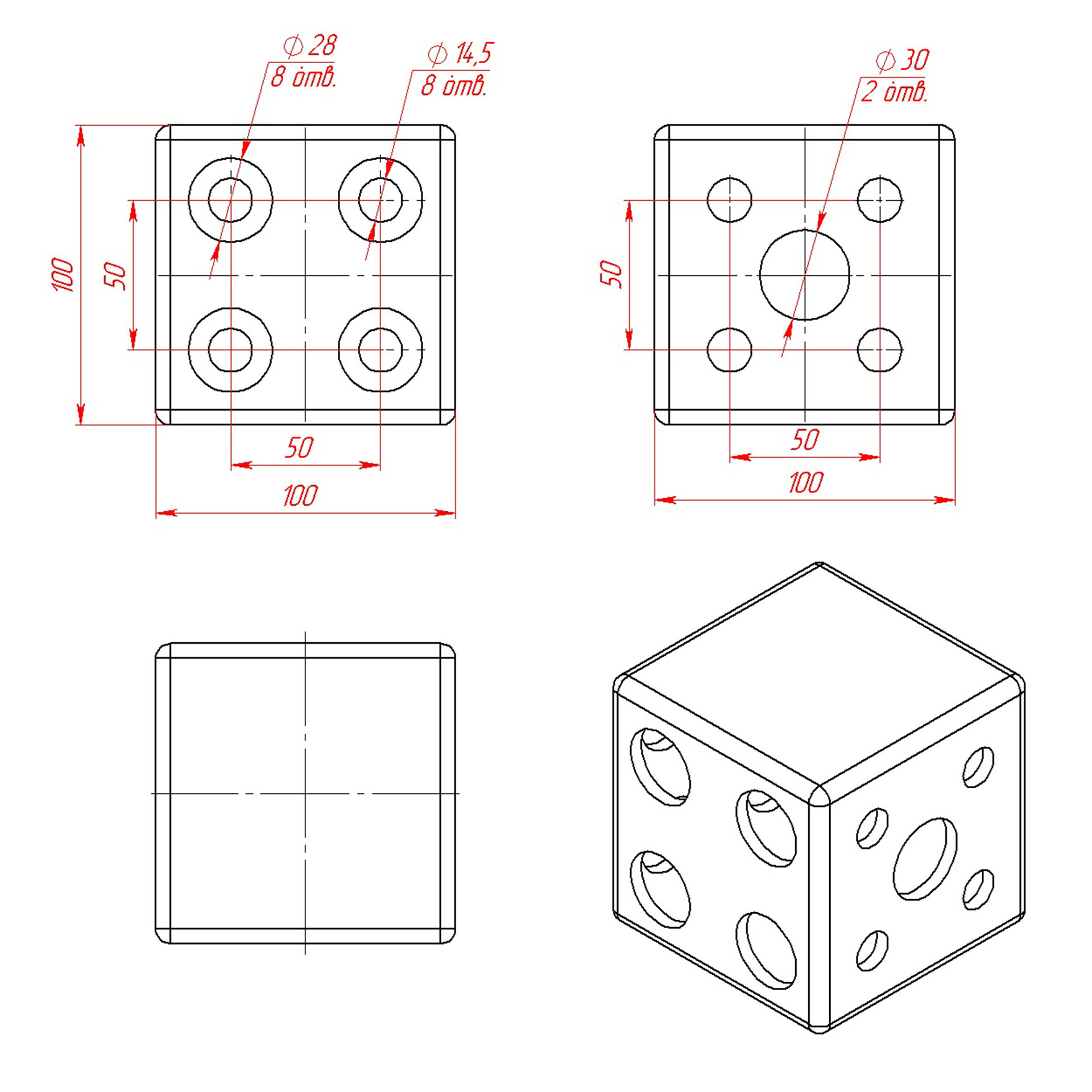

Чертёж двустороннего кубического соединителя 100х100 мм

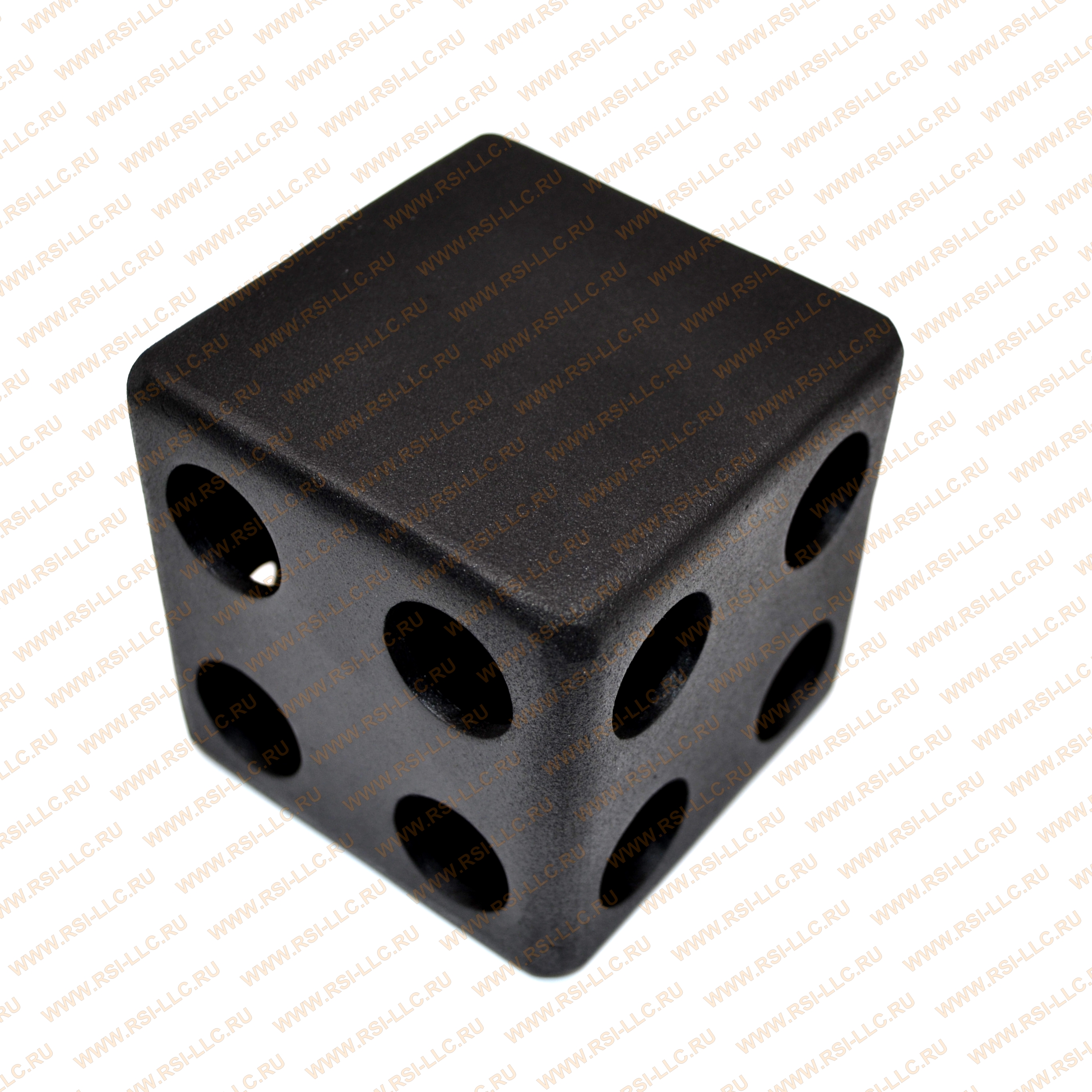

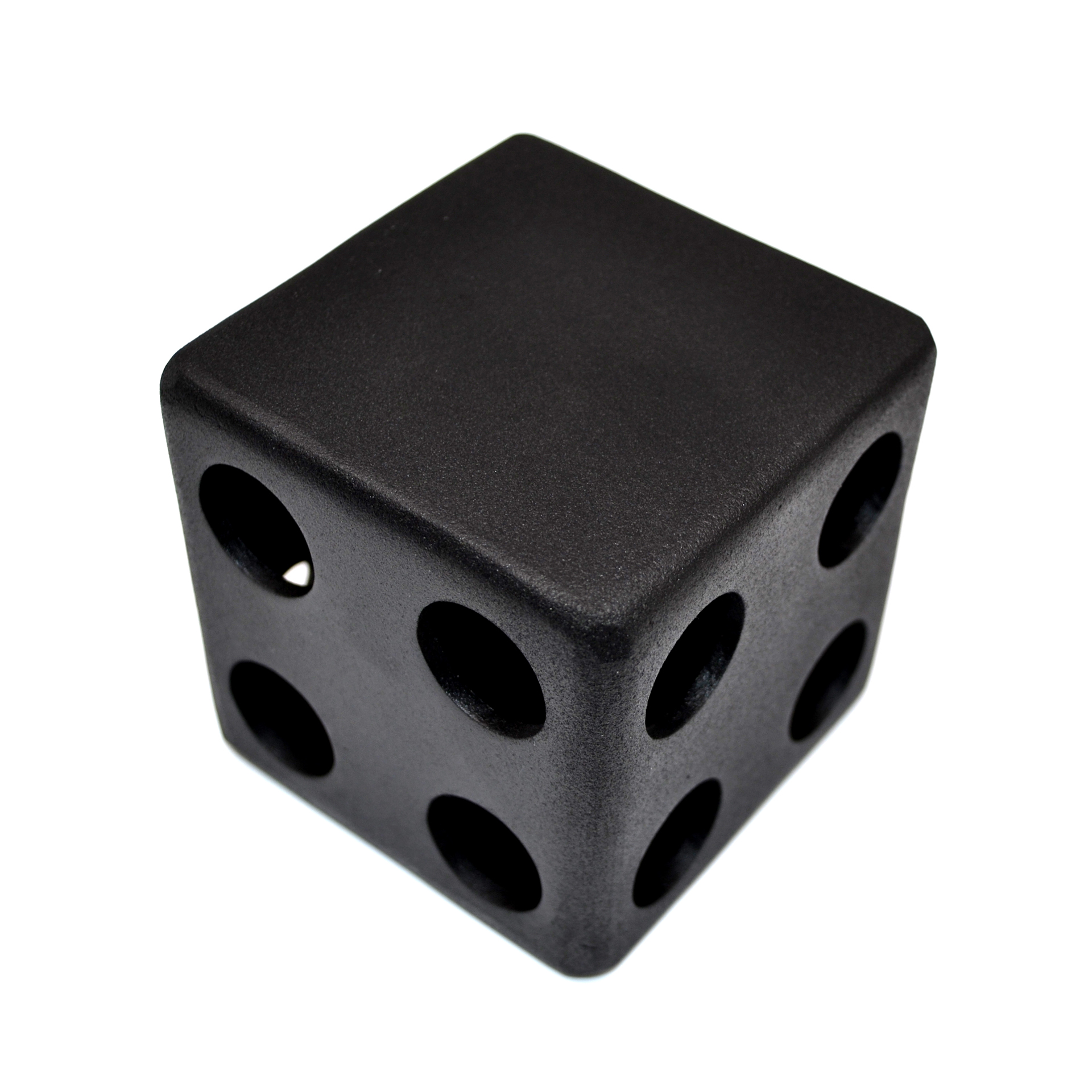

Стальной кубический соединитель 100х100 мм, двойной

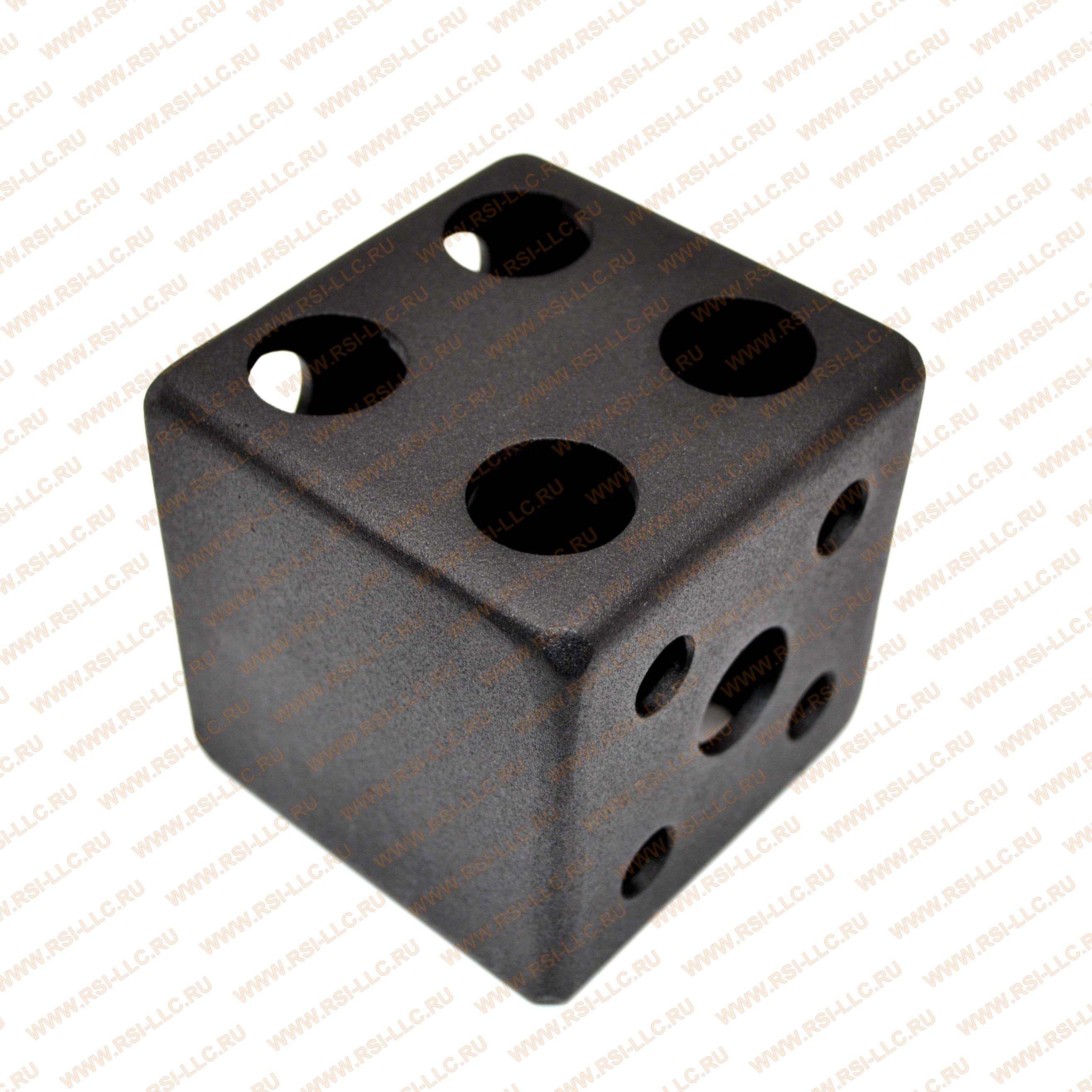

Сварной соединитель 100х100 мм на 2 стороны

2 850.00 руб. от 1 шт.

Количество

добавить

ПОД
ЗАКАЗ

КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Товар отсутствует или в наличии недостаточно?
Срок под заказ: от 2 до 5 рабочих дней

3D модель-онлайн:

Нажми для просмотра в 3D ▼

Видео о товаре:

Просмотреть ▼

Комплекты сопутствующих крепежных элементов

▼

К профилям серии 100, Тип 2

Вариант 1

▼

8 шт.

1. Винт М12х30 ISO7380 (полусфера) кл. пр. 10.9 - 8 шт.

добавить комплект
( в наличии )

Описание

Применим для Г-образного соединения в конструкциях с использованием алюминиевых профилей 100х100 тип 2 с пазом 10 мм.

Обратите внимание! Двухсторонний кубический соединитель арт. 100100-2 совместим только с профилем 100х100 тип 2 и не подходит к профилям OB-100100 и OB-100100-BP

Загрузить:

- 3D модель (100100-2.STEP)

- Чертеж (100100-2.PDF)

Характеристики

Артикул:	100100-2
Профили:	с пазом 10 мм, 100х100
Ширина паза, мм:	10
Материал:	Сталь 5 мм
Покрытие:	Порошковая полимерная покраска
Вес, кг:	2.055
Цвет:	Черный муар
