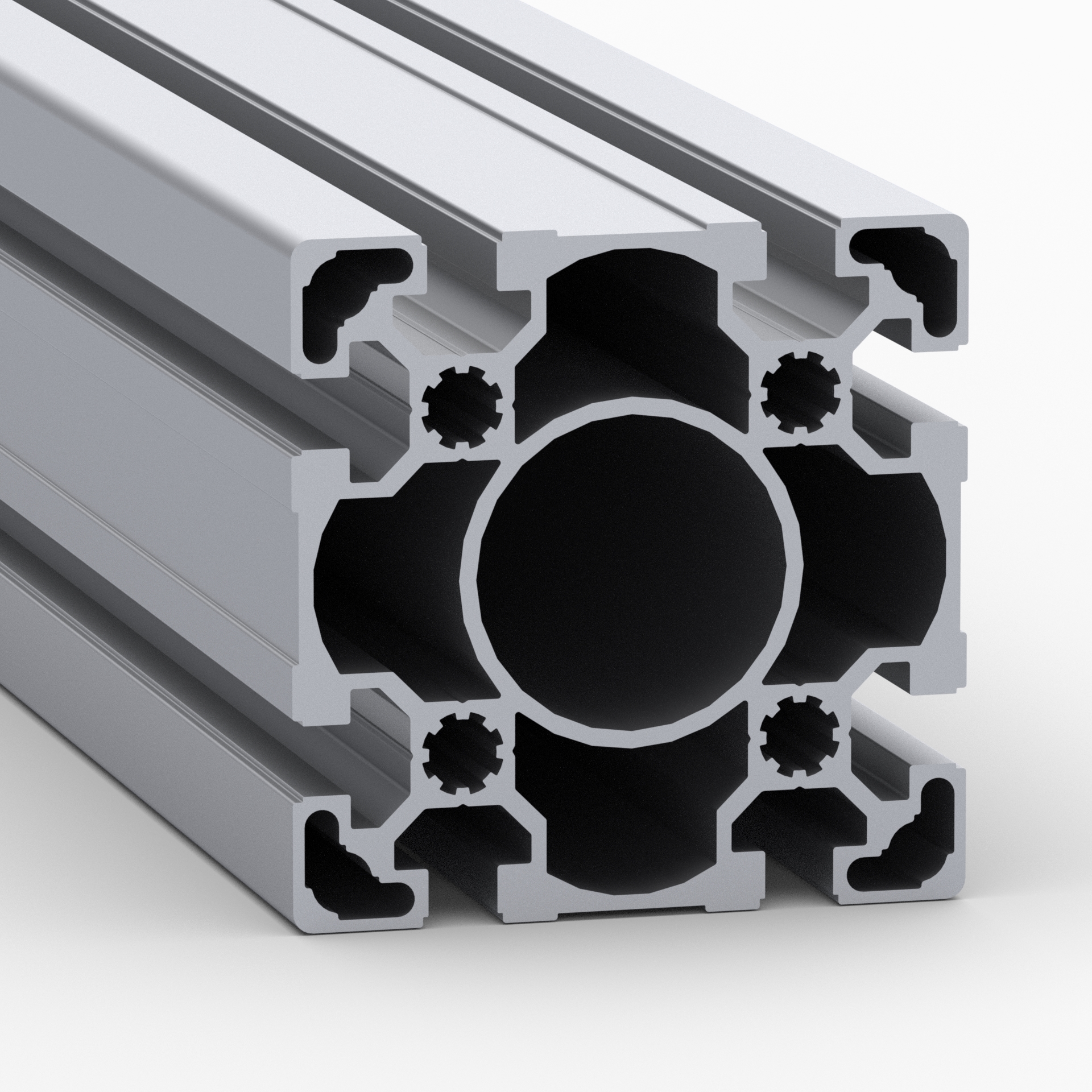

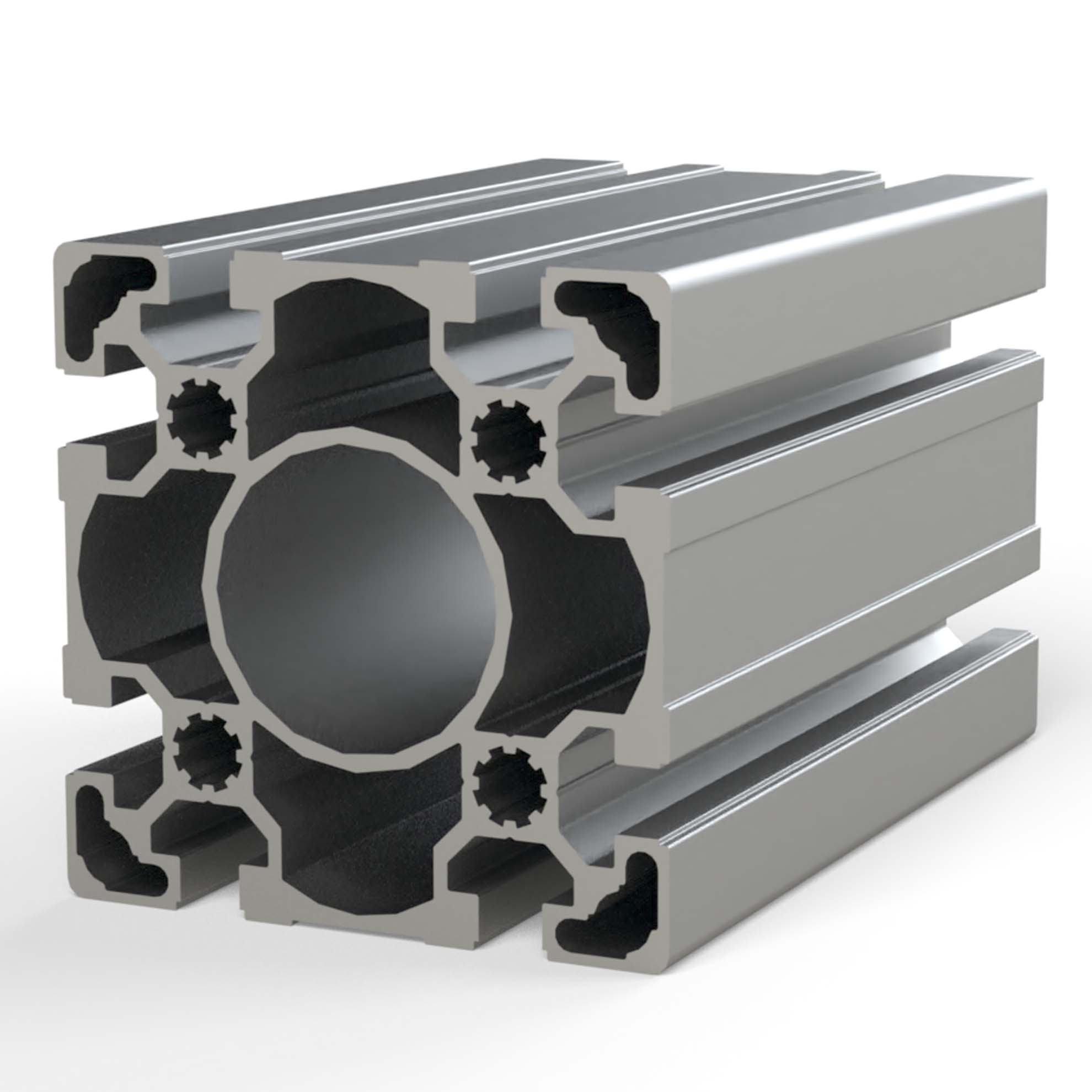

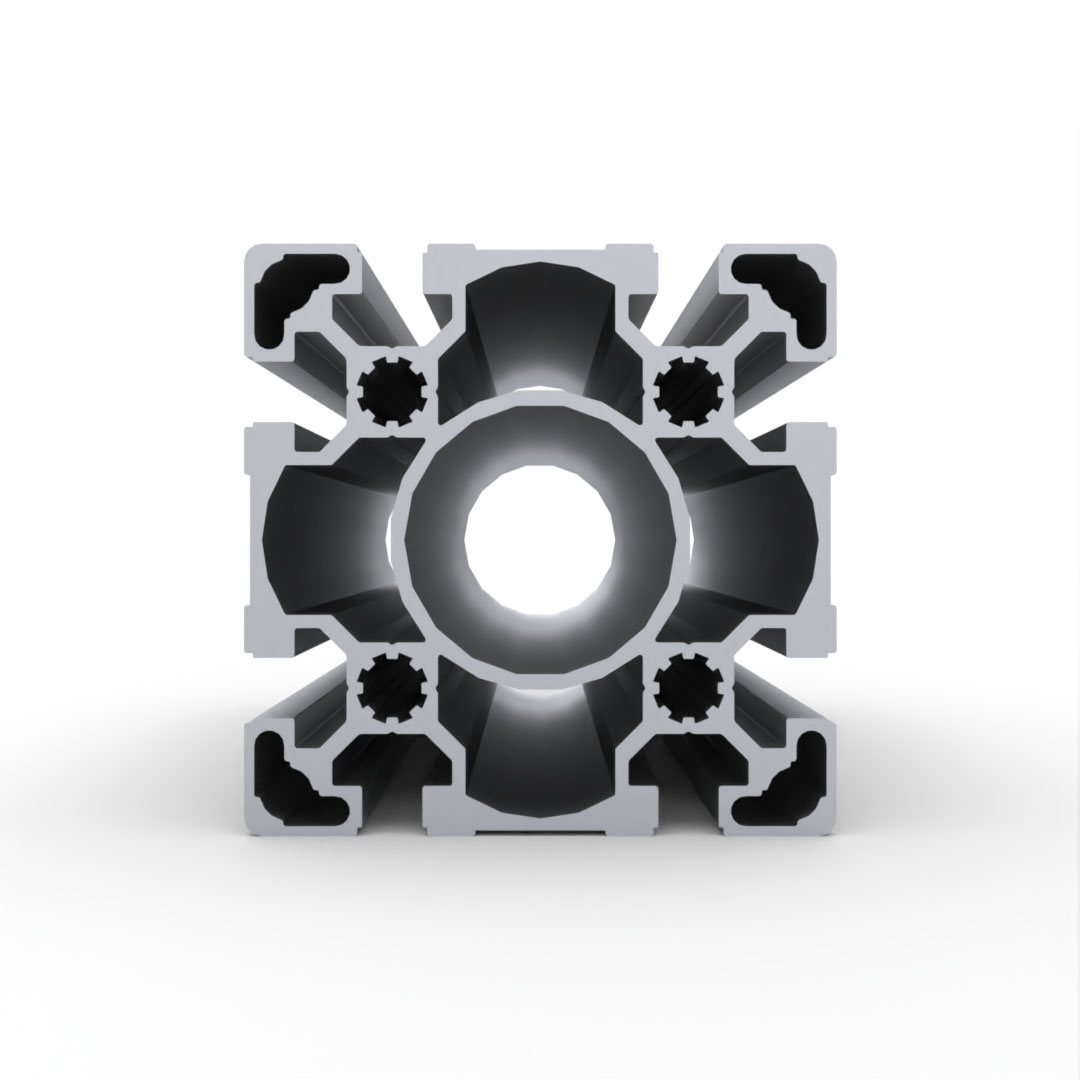

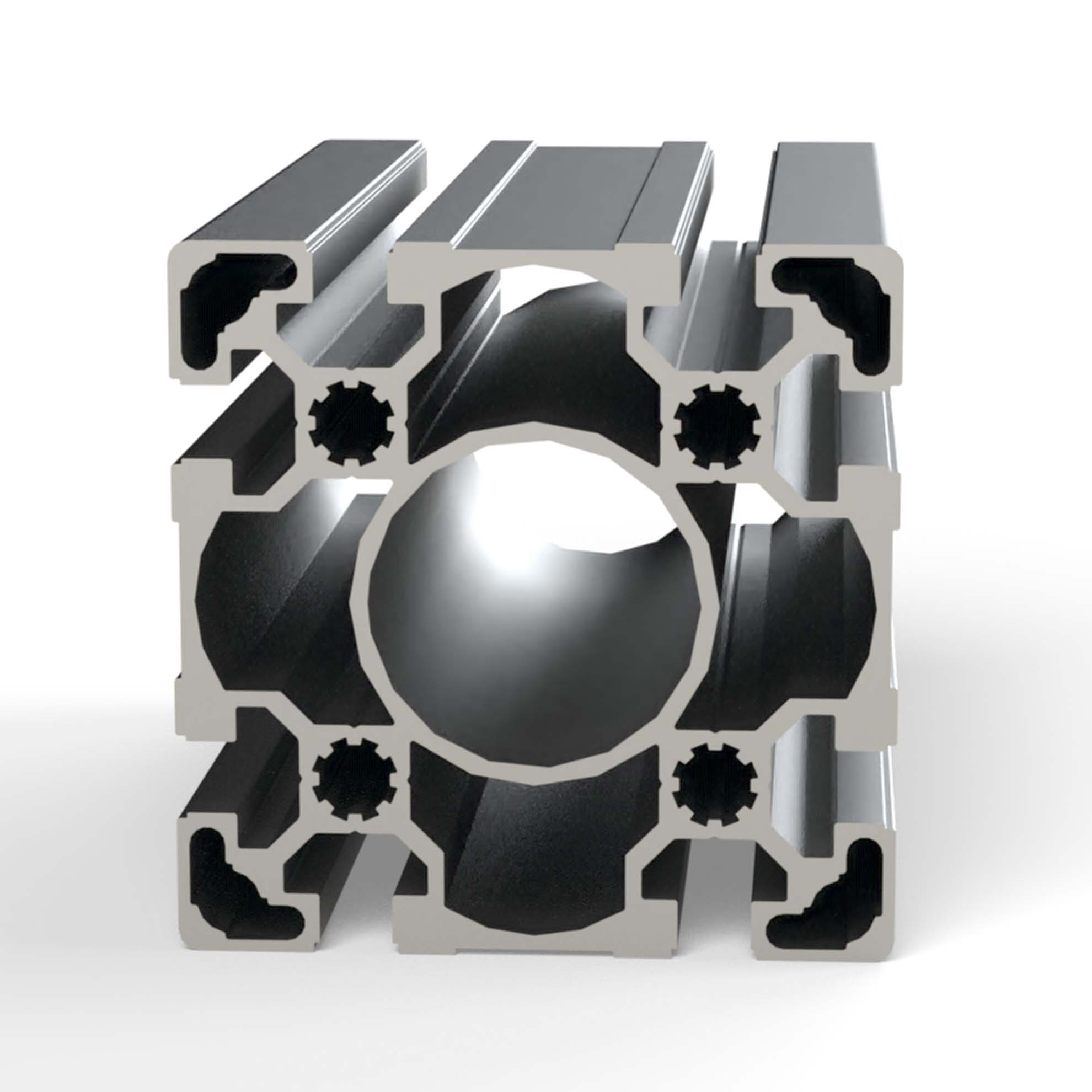

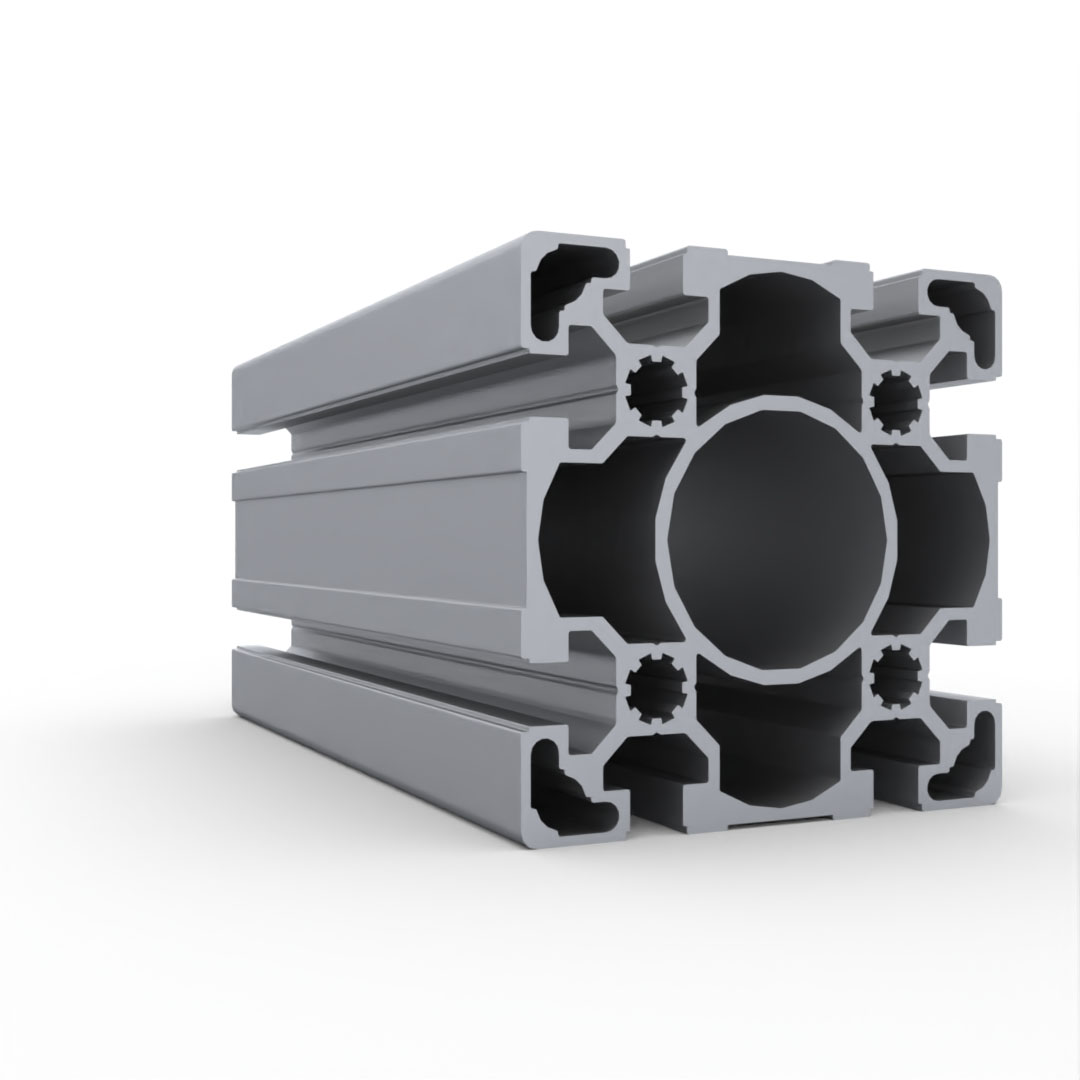

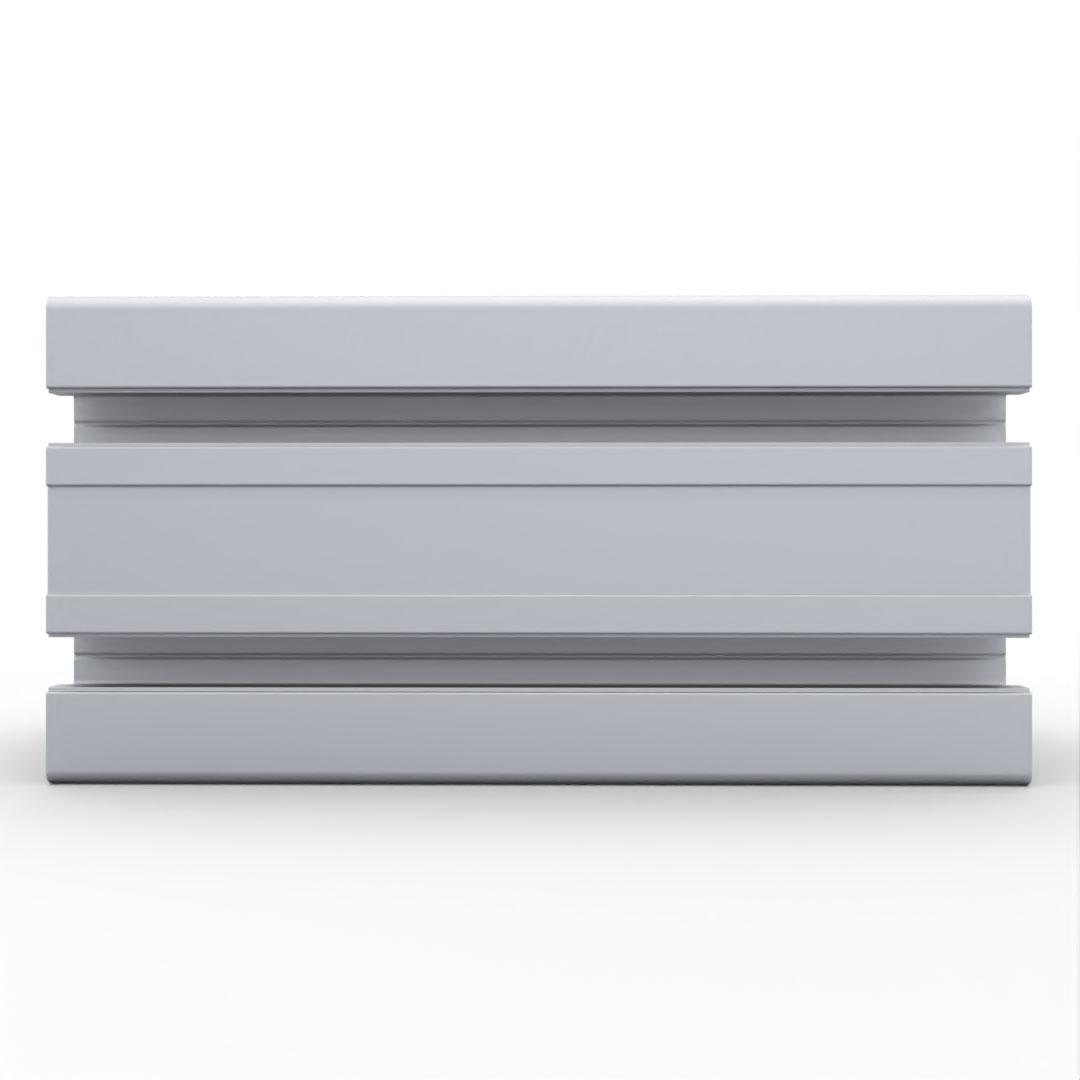

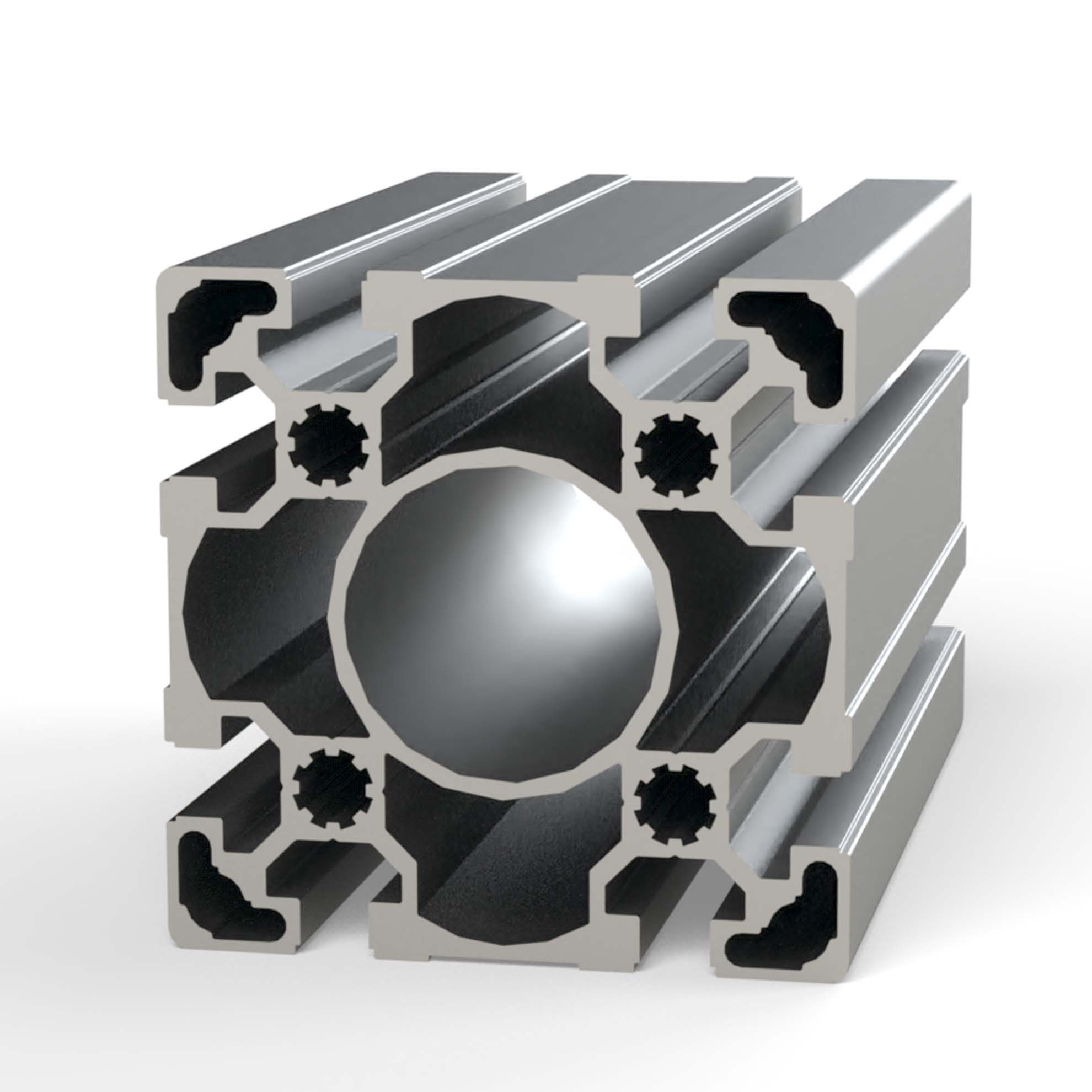

Анодированный станочный профиль 100х100
8 250.00 руб. от 1 м.
( -3 % )
8 002.50 РУБ.
от 3 м.
( -4 % )
7 920.00 РУБ.
от 5 м.
( -5 % )
7 837.50 РУБ.
от 10 м.
( -6 % )
7 755.00 РУБ.
от 20 м.
( -8 % )
7 590.00 РУБ.
от 40 м.
( -10 % )
7 425.00 РУБ.
от 100 м.
RSI
Купить целыми хлыстами без распила:
Выберите длину
Кол-во отрезков


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Добавьте необходимые отрезки и рассчитайте карту распила

мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
мм.
+
шт.
Цена 1 реза ( для арт. OB-100100/2 ): 100 руб.
Ширина реза: 5 мм.
Кратность продажи: 1000 мм
Минимальная длина ликвидного остатка: 2005 мм
Торцевать перед распилом ( – 80 мм) ≈ по 40 мм с каждого края.
Актуально для анодированных профилей, с целью удаления контактных пятен
Ошибка! Укажите длину хотя бы одного отрезка!

Описание

Отрезать можем в любой размер, но продается профиль кратно 2 или 3 метрам.

Загрузить:

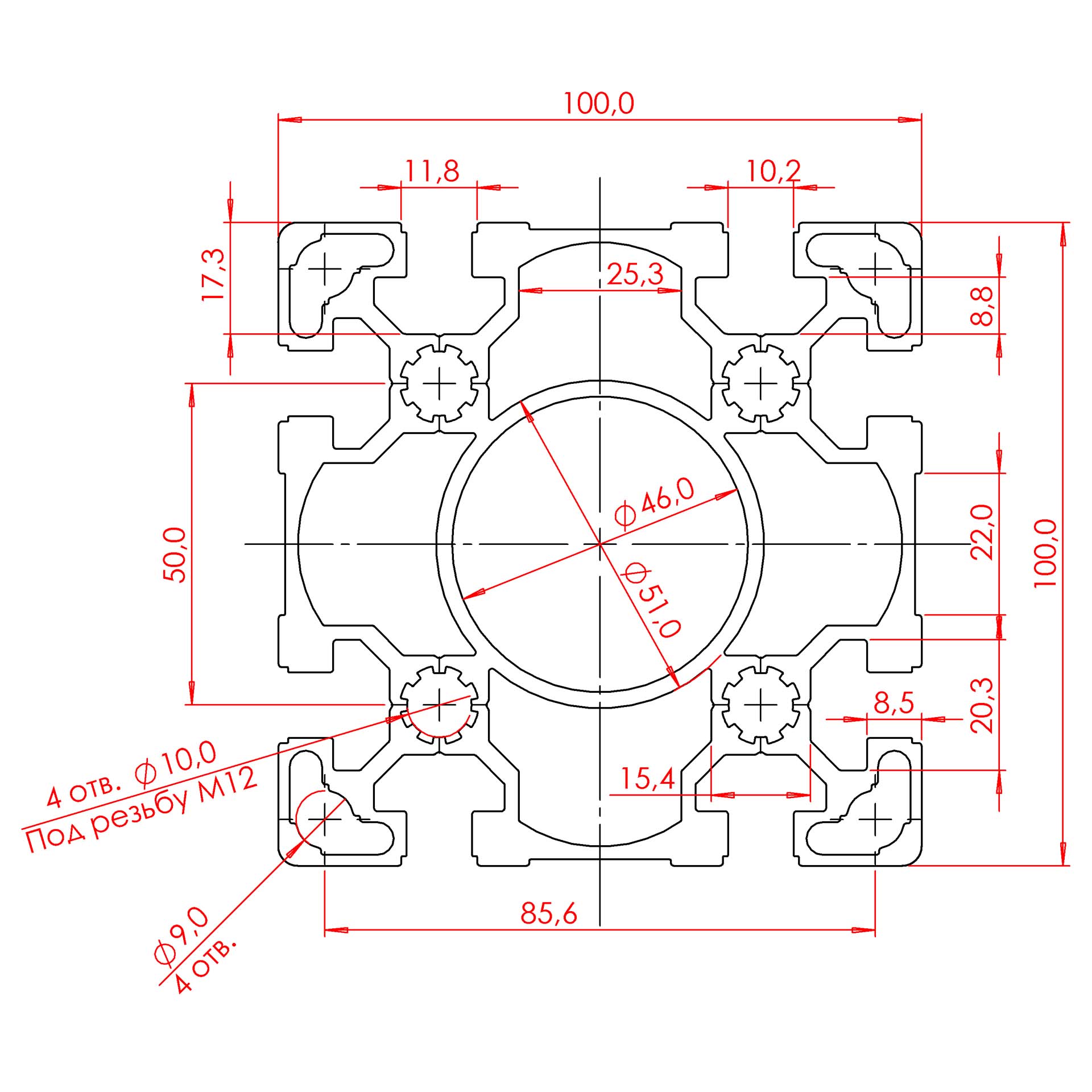

- Чертеж (OB-100100/2.dxf)
- 3D модель (OB-100100/2.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
OB-100100/2
Длина профиля(макс), мм:
6040
Дробеструйная обработка:
Есть
Профили:
100х100
Ширина паза, мм:
10
Аналог Bosch Rexroth Group:
3842993171
Аналог Item:
0.0.624.56
Аналог MayTec:
1.11.100100.83S.60 / 1.11.100100.83S.61
Аналог Kanya:
МА2–5 / МА1–5
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
7.3
Площадь сечения, см2:
26,8
Момент инерции, Ix(см4):
279,1
Момент инерции, Iy(см4):
279,1
Момент сопротивления, WX (см3):
55,82
Момент сопротивления, WY (см3):
55,82
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-100100/2
