7005-Slot8 | Опорная плита 80х80 (М12/М16/М20)

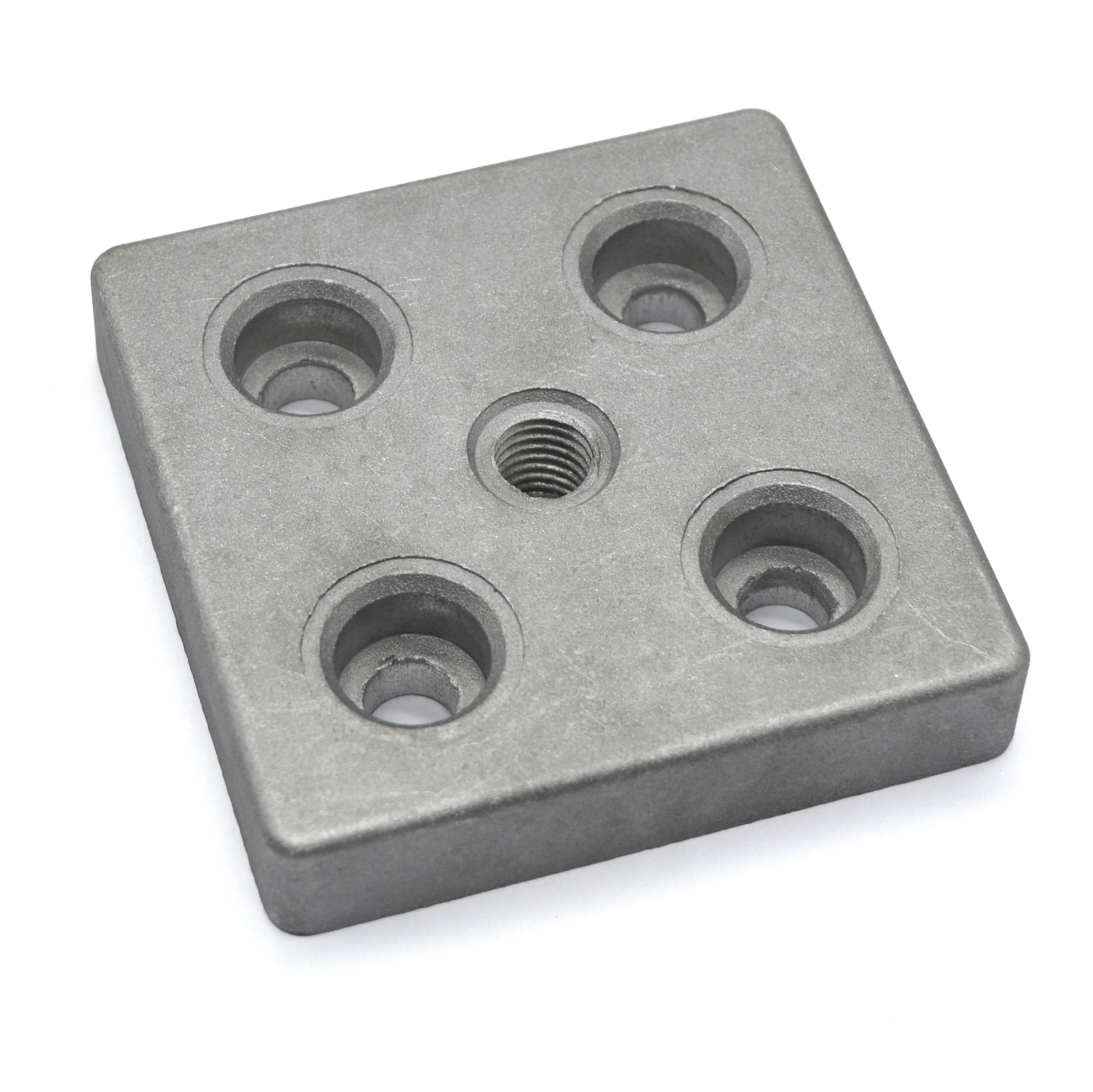

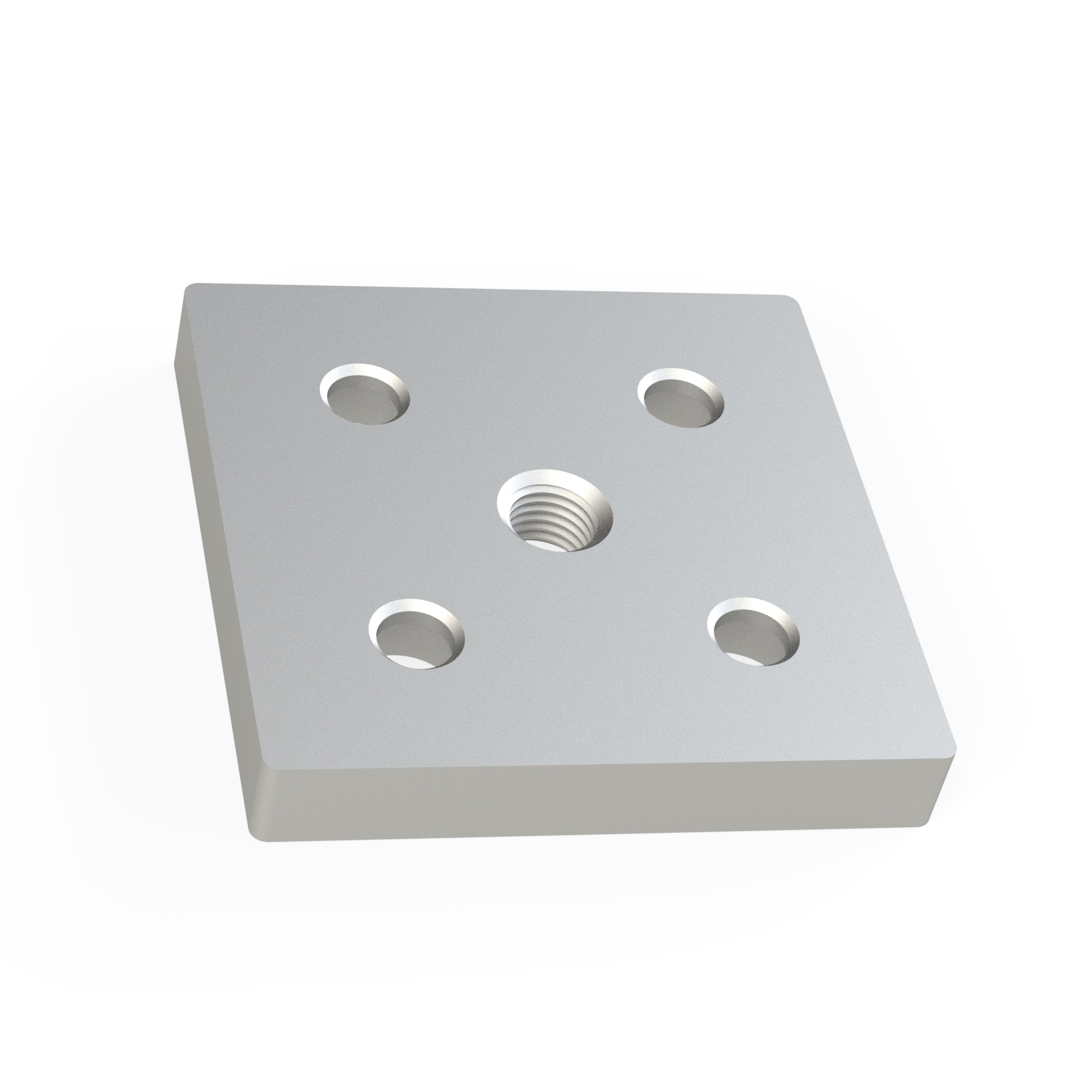

Опорная плита 80х80

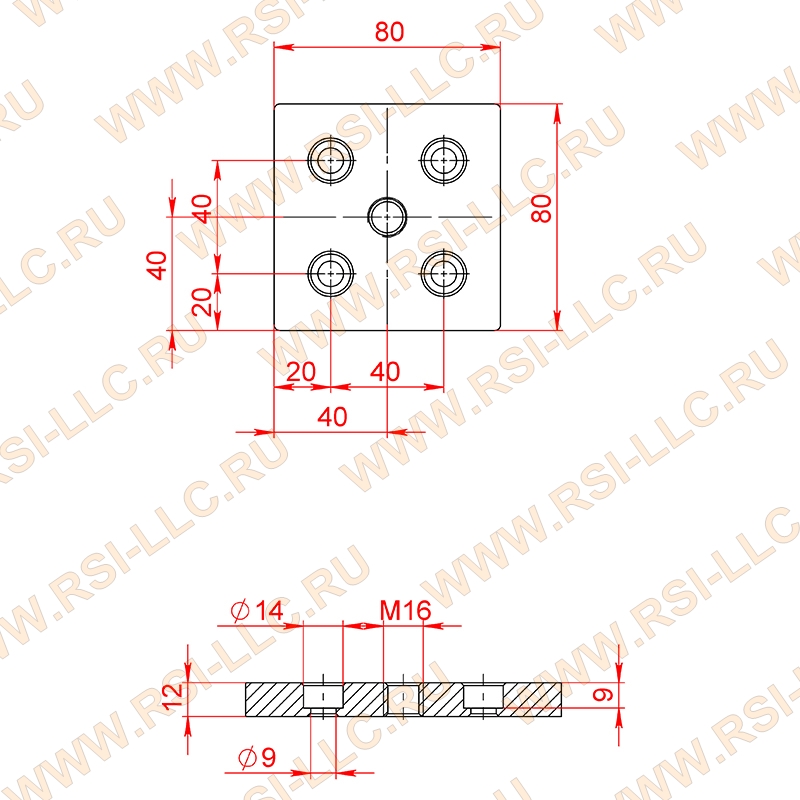

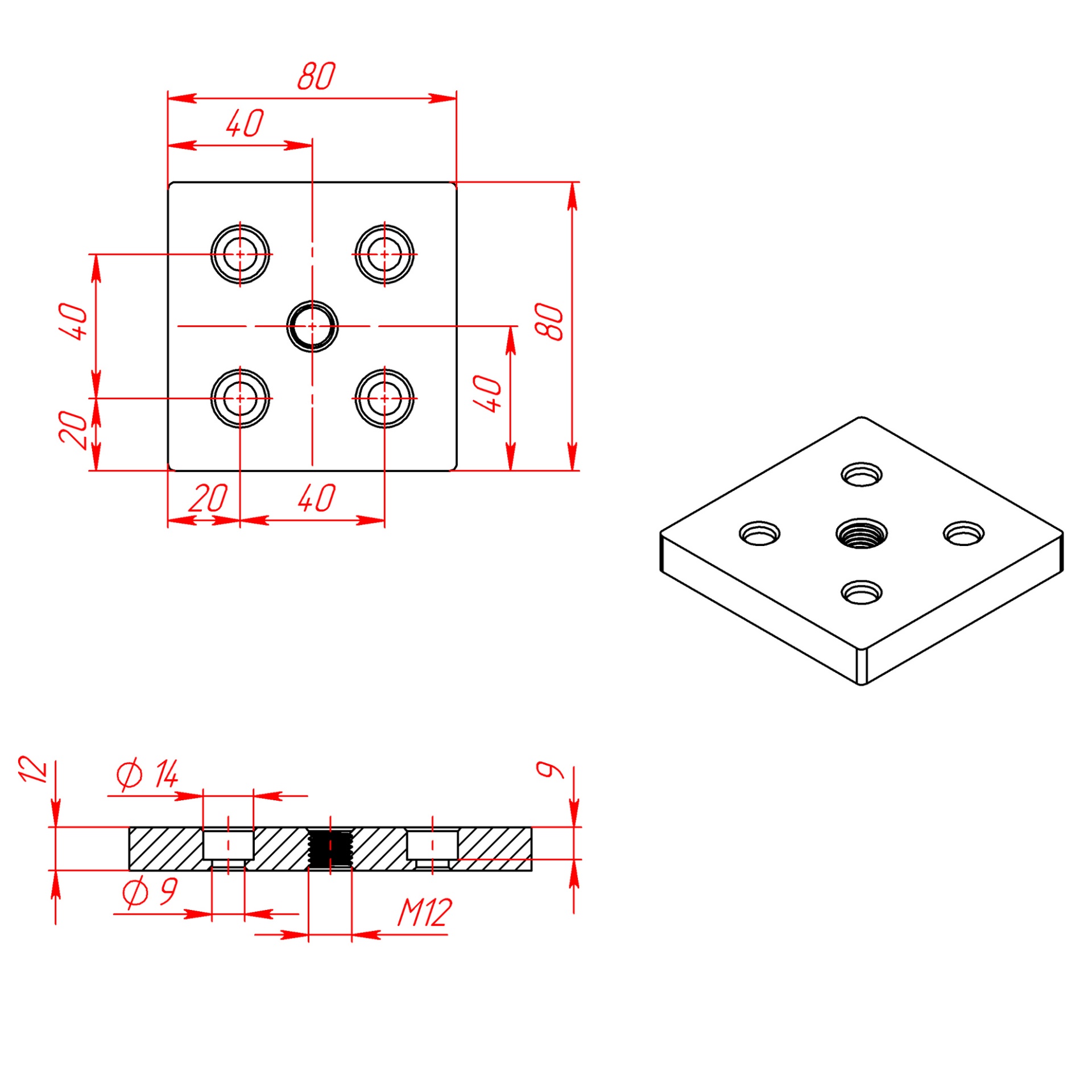

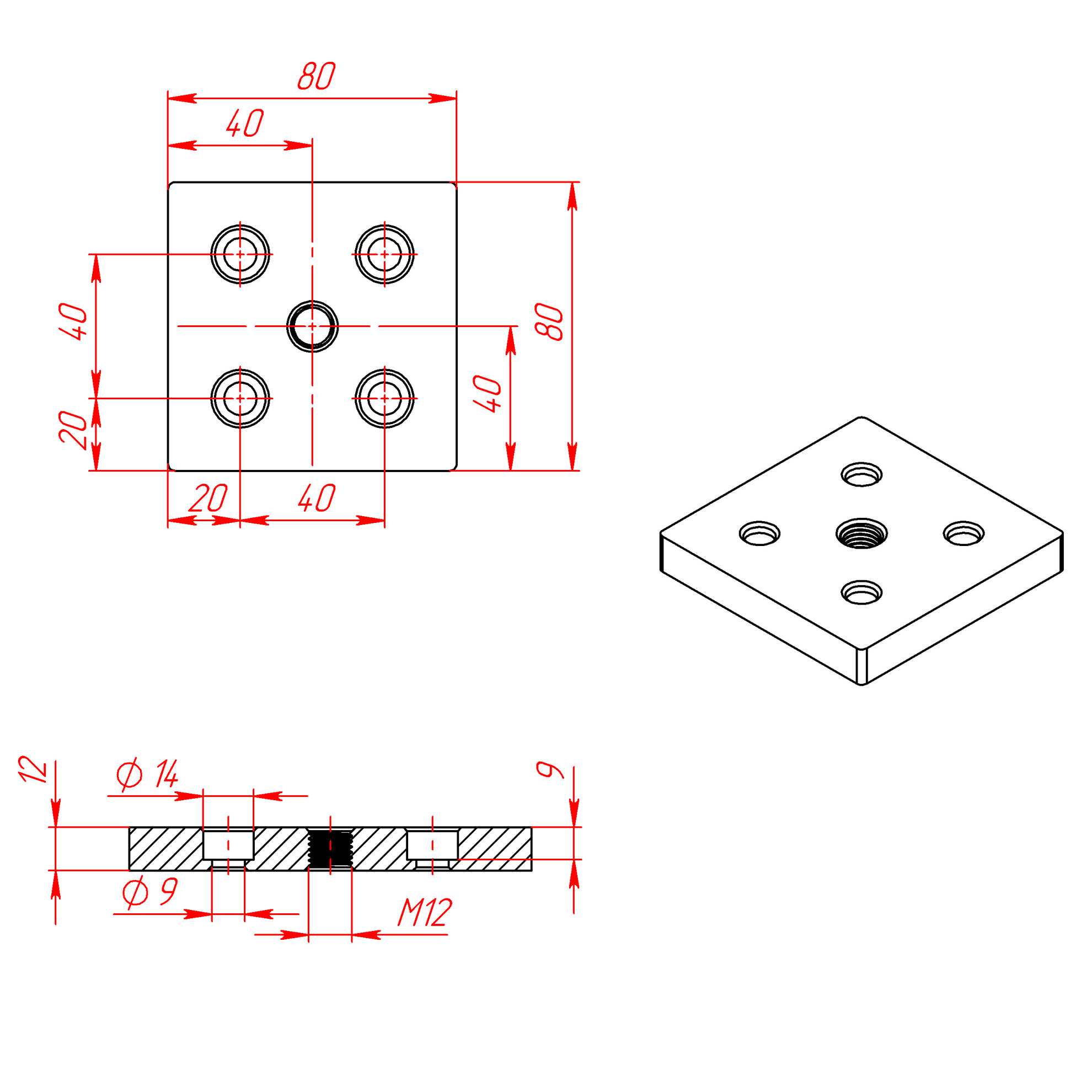

Чертеж - торцевая опорная плита 80х80

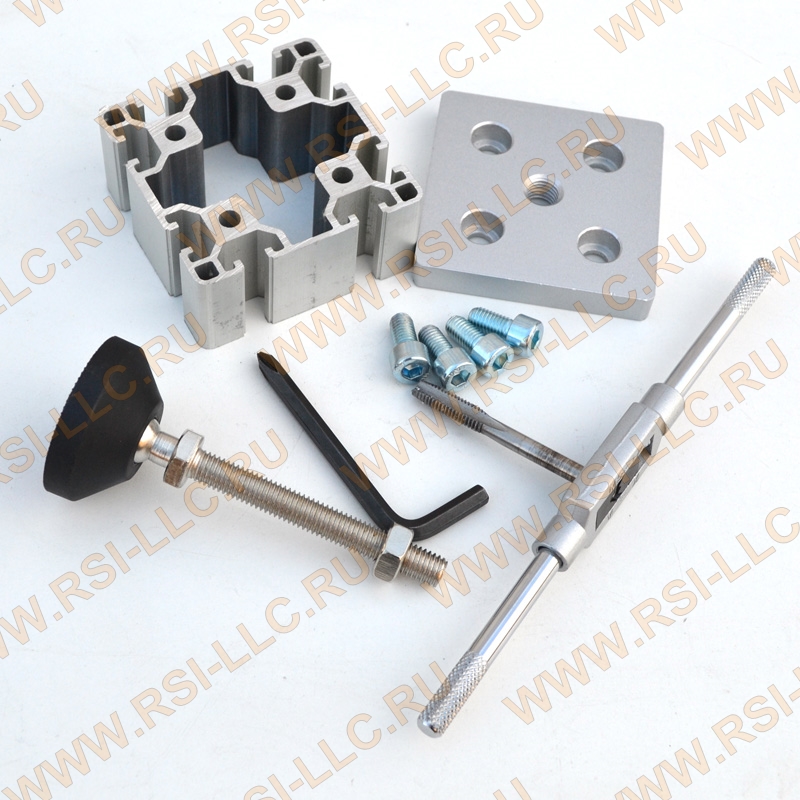

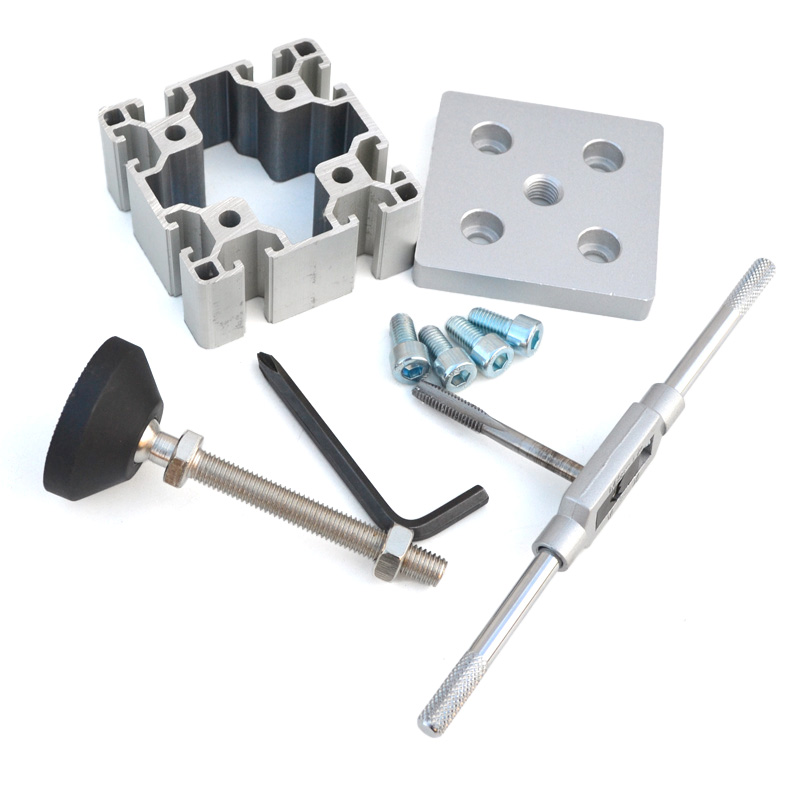

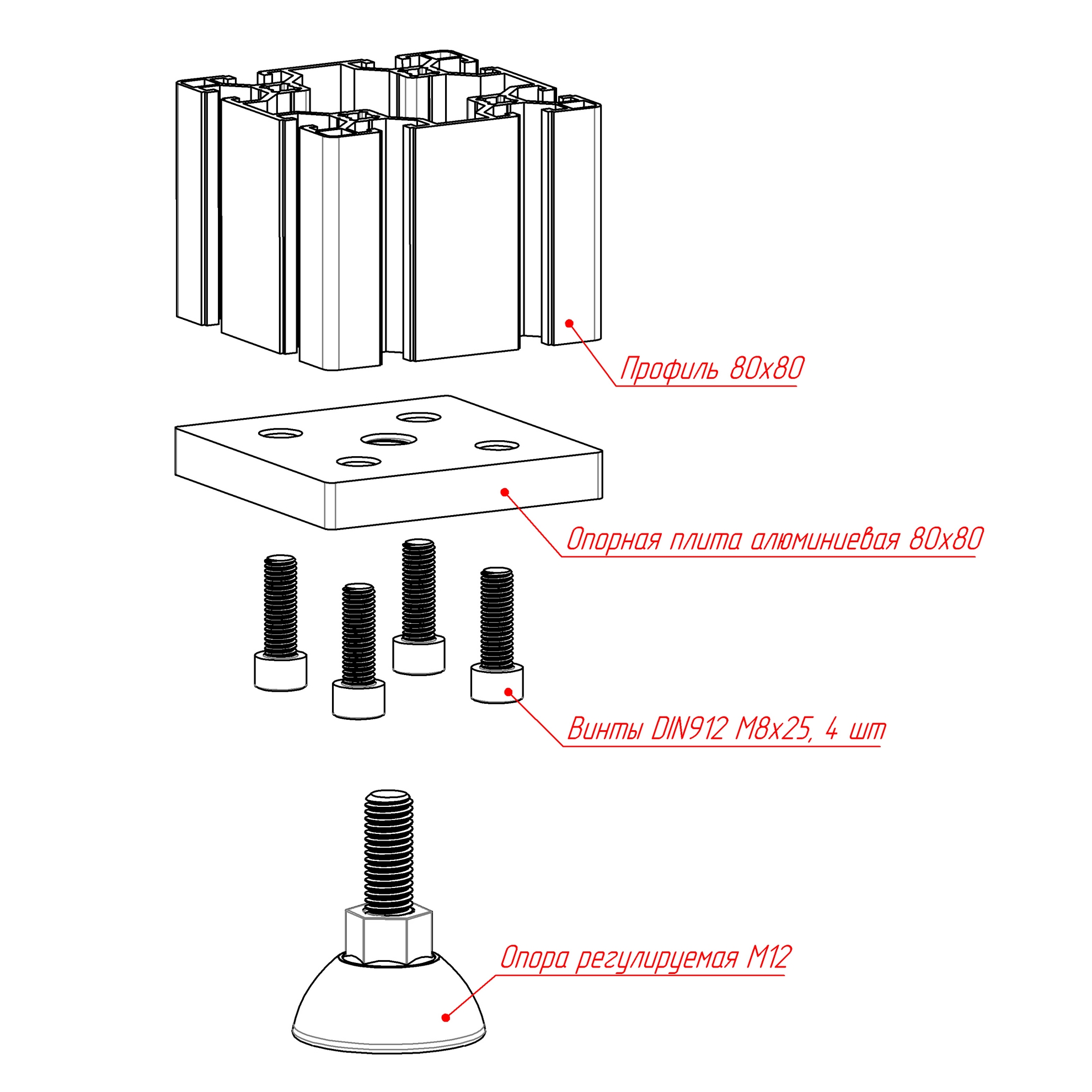

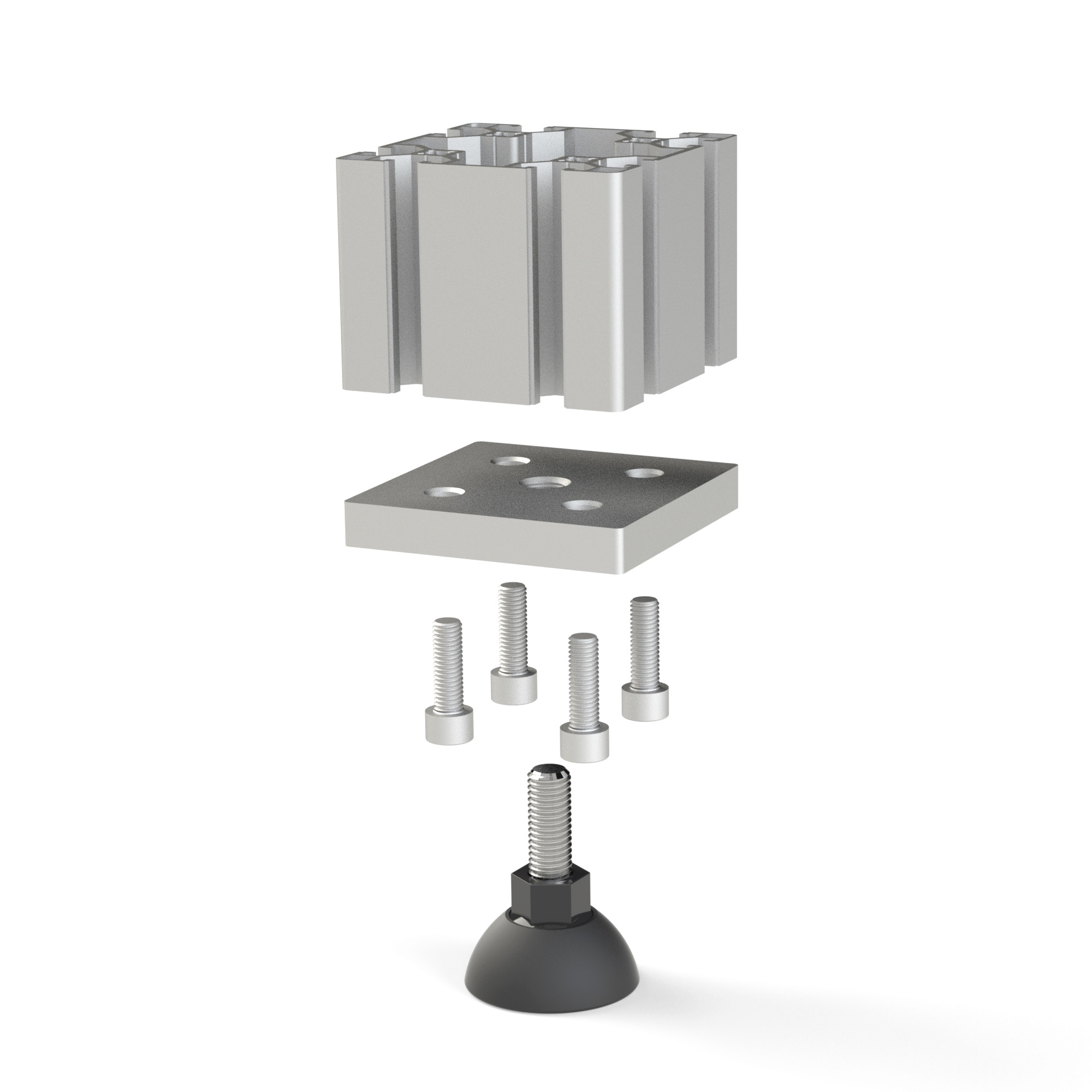

Комплект для сборки торцевой плиты 80х80

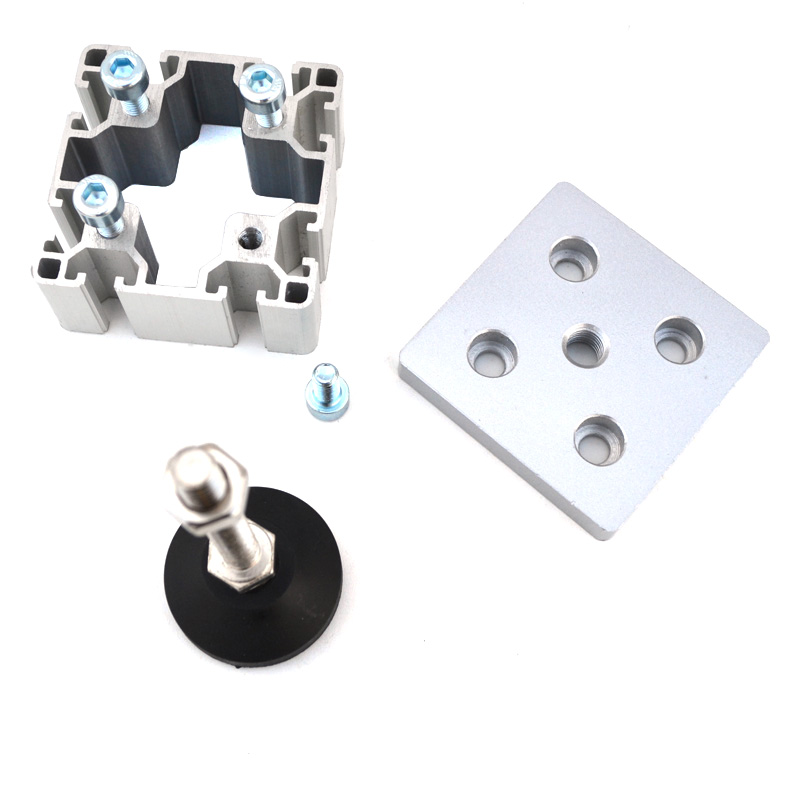

В отверстиях профиля нарезается резьба М8, для крепления опорной плиты 80х80

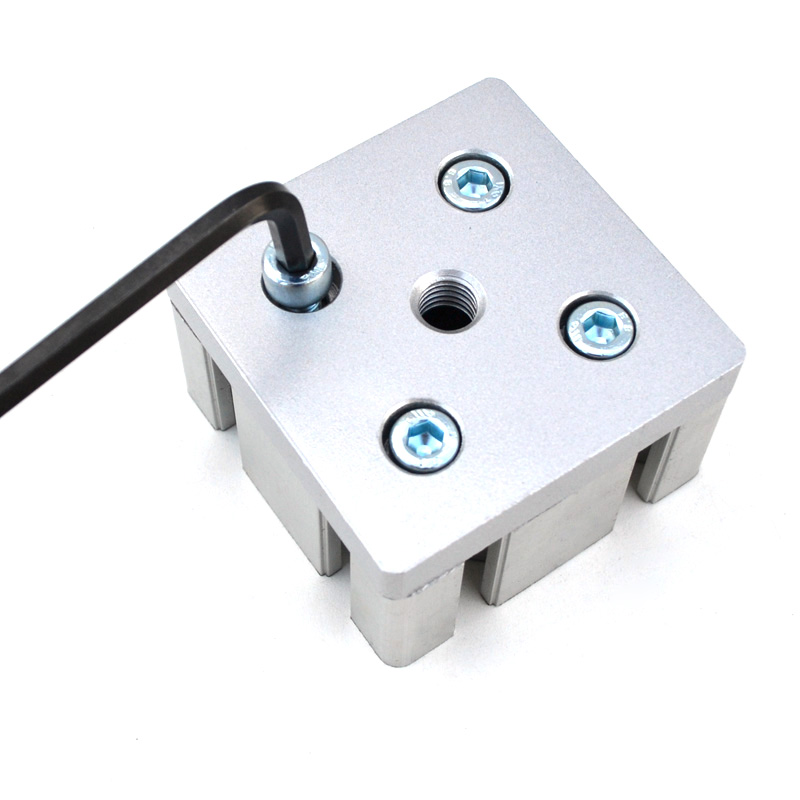

Крепление торцевой опорной плиты в профиле 80х80

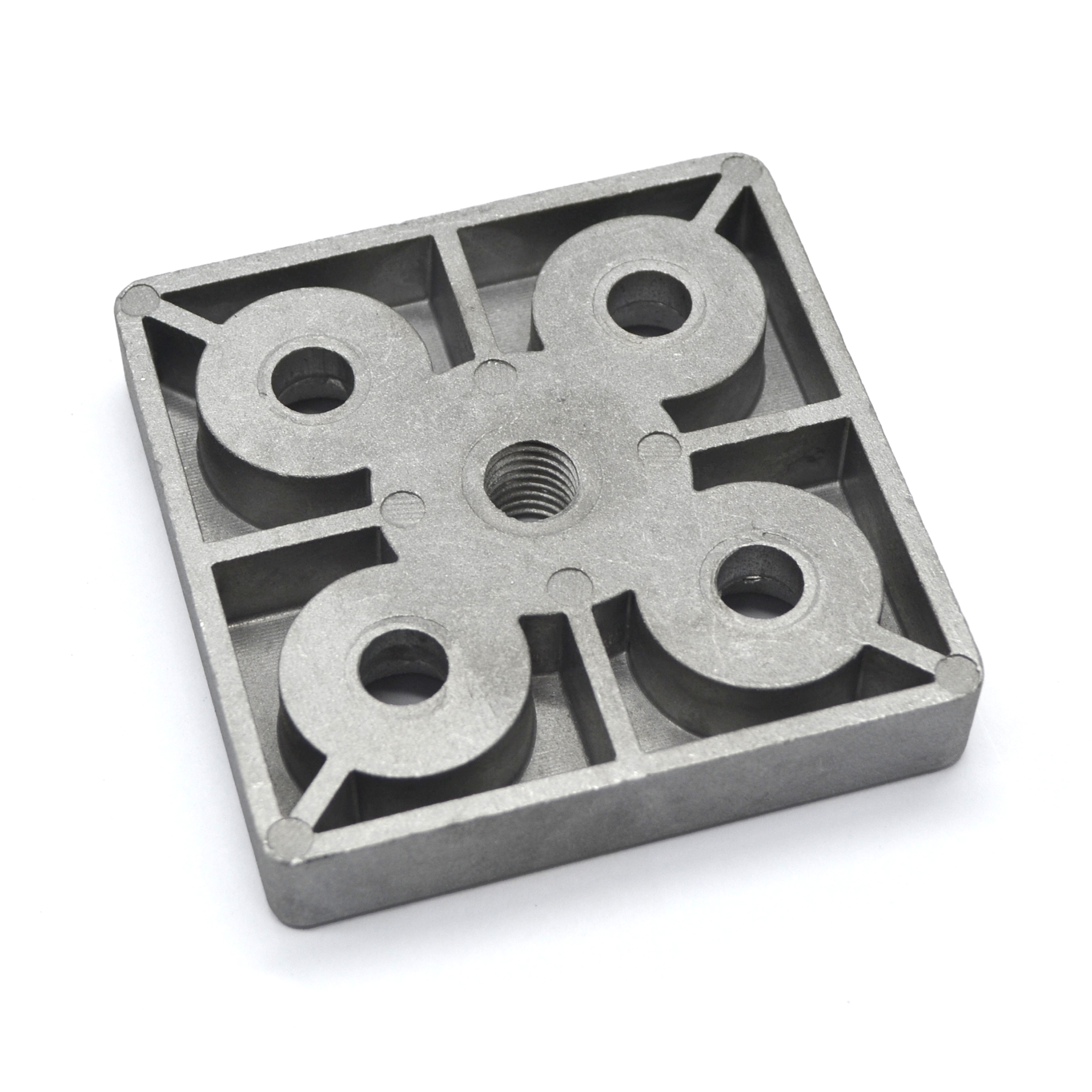

Адаптер 80х80 для регулируемой опоры М12 / М16 / М20

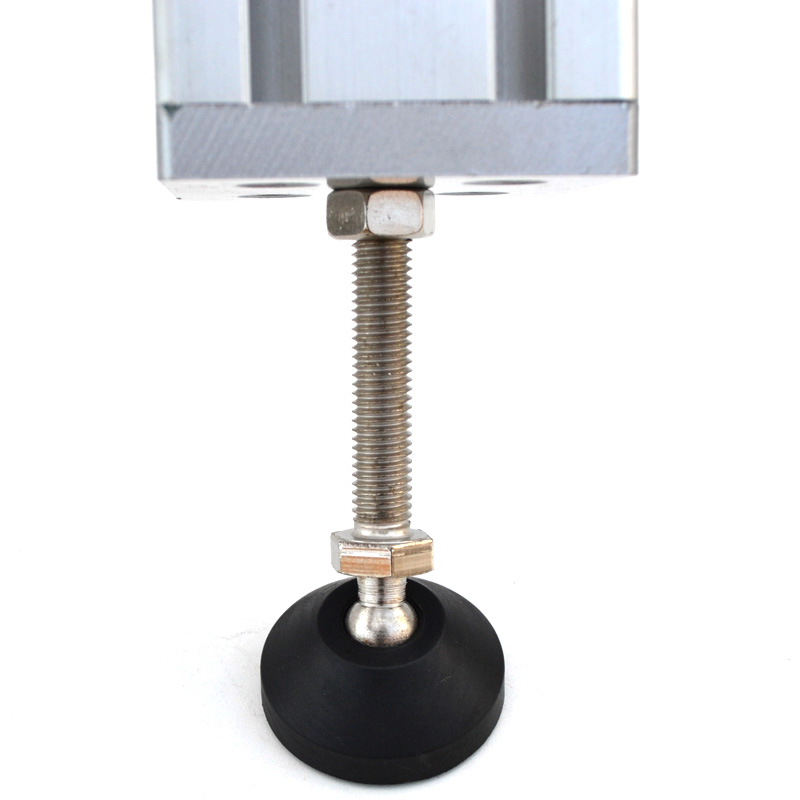

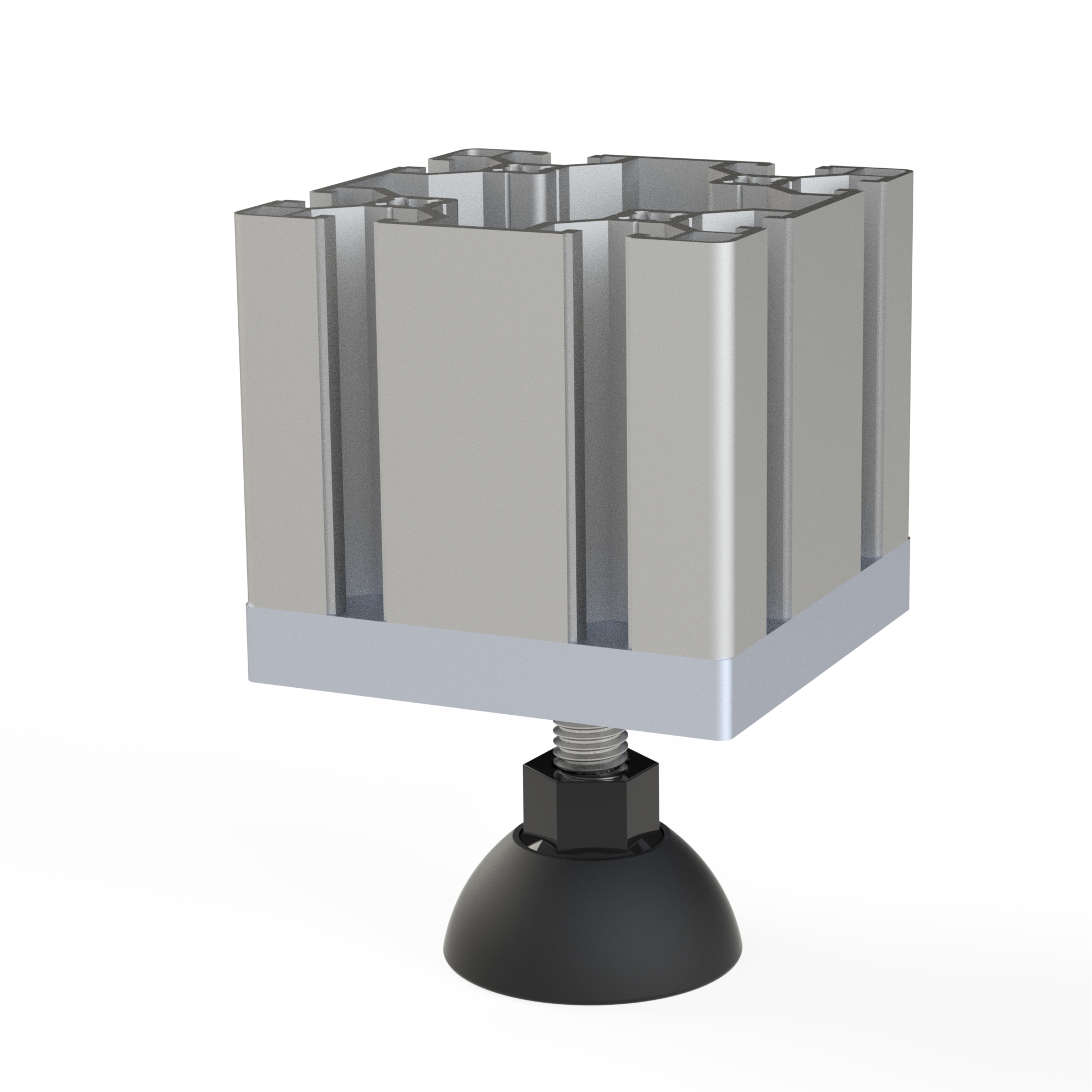

Опорная плита с регулируемой опорой в профиле 80х80

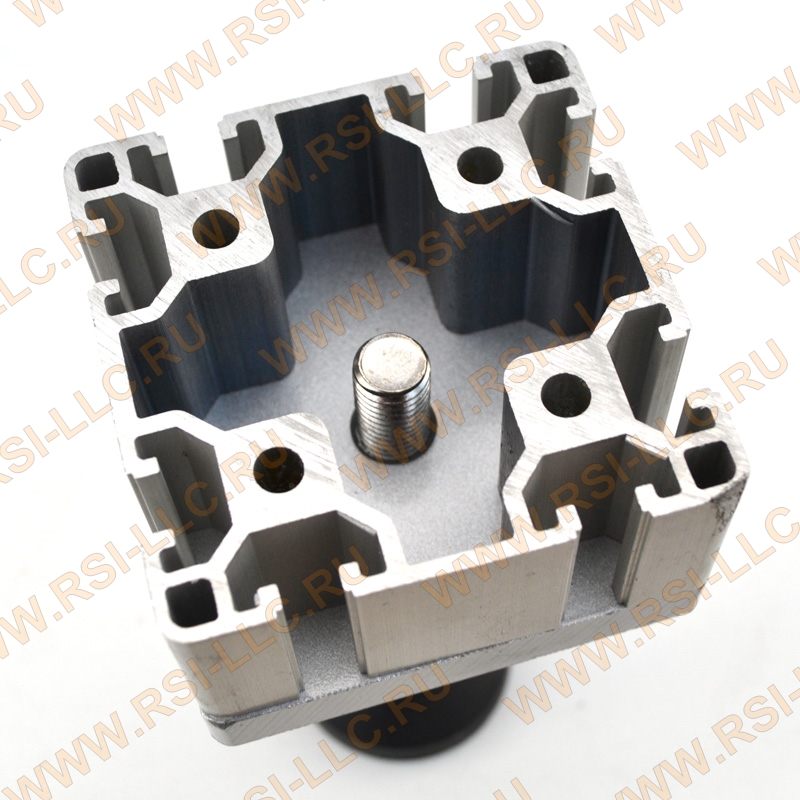

Опорная плита с опорой, в профиле 80х80, вид сверху
370.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие 7005-Slot8 | Опорная плита 80х80 (М12/М16/М20)
НА СКЛАДЕ
> 100 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Описание

Опорная плита 80х80

Фундаментная торцевая плита (Адаптер) 80х80 применяется для установки регулируемых опор М12 / М16 / М20 (уточняется при заказе) точно по центру сечения алюминиевого конструктивного станочного профиля 80х80.

Так же пластины крепления опор можно использовать для установки рым-болтов, крюков, подвесов и прочего крепежа.
Загрузить:
- 3D модель (7005.STEP)
- Чертеж  (7005.PDF)
Не забудьте купить комплект крепежа к опорной плите 80х80 арт. 7005:

к профилям серии 40 с пазом 8 мм:
1. Винт М8х25 DIN912 - 4шт.
к профилям серии 40 с пазом 10 мм:
1. Винт М8х25 DIN912 - 4 шт.
2. Втулка резьбовая М12Х1,5 / М8Х1.25 - 4 шт.

Характеристики

Артикул:
 7005-Slot8
Профили:
 80х80, 80х120, 80х160
Аналог Bosch Rexroth Group:
 3842529416
Материал:
 Алюминий литой под давлением
Покрытие:
 Порошковое полимерное покрытие в серый цвет
Тип сырья:
 Первичное
Вес, кг:
 0,187
Цвет:
 Серый
