7002-Slot8 | Опорная плита 40х80 (М8/М10/М12)

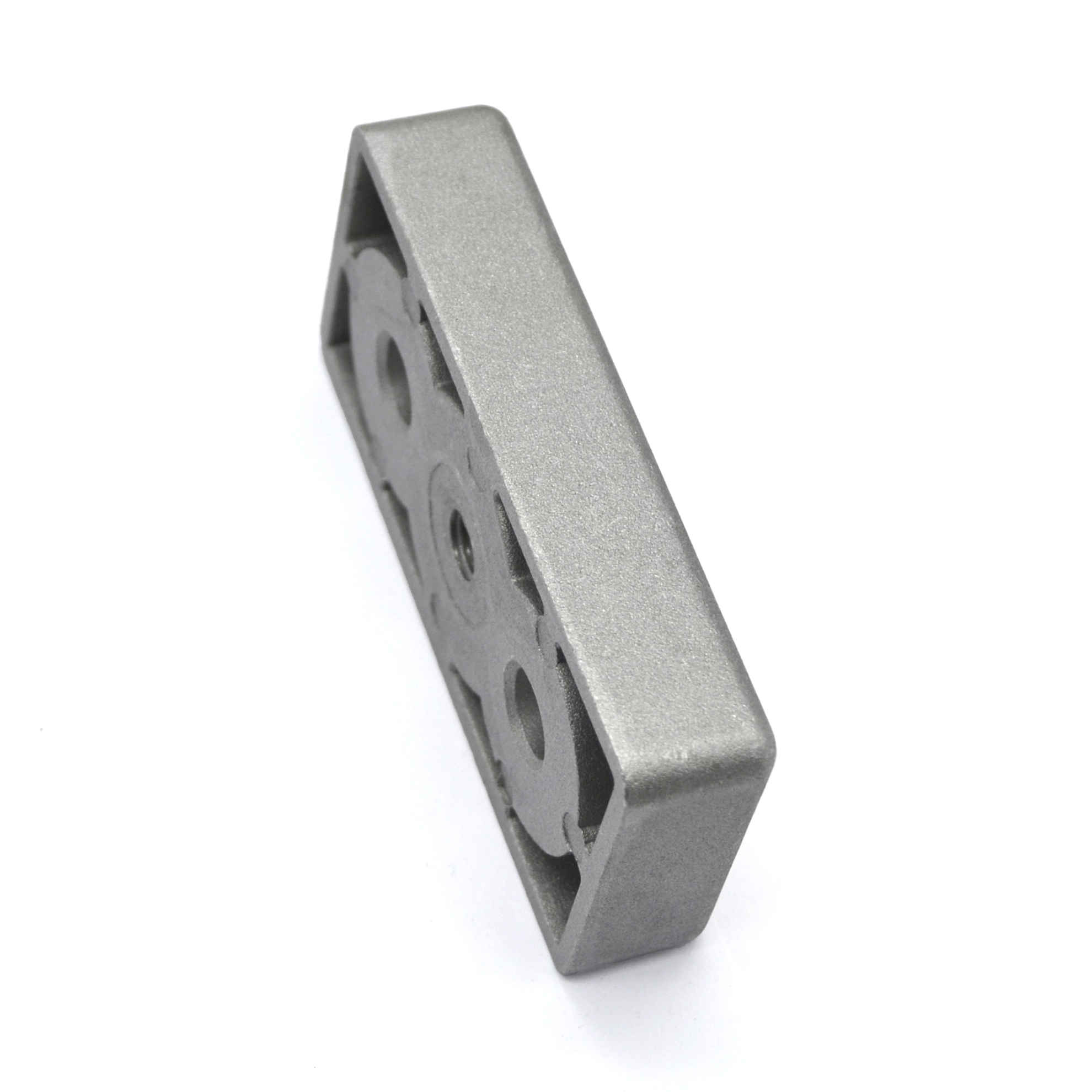

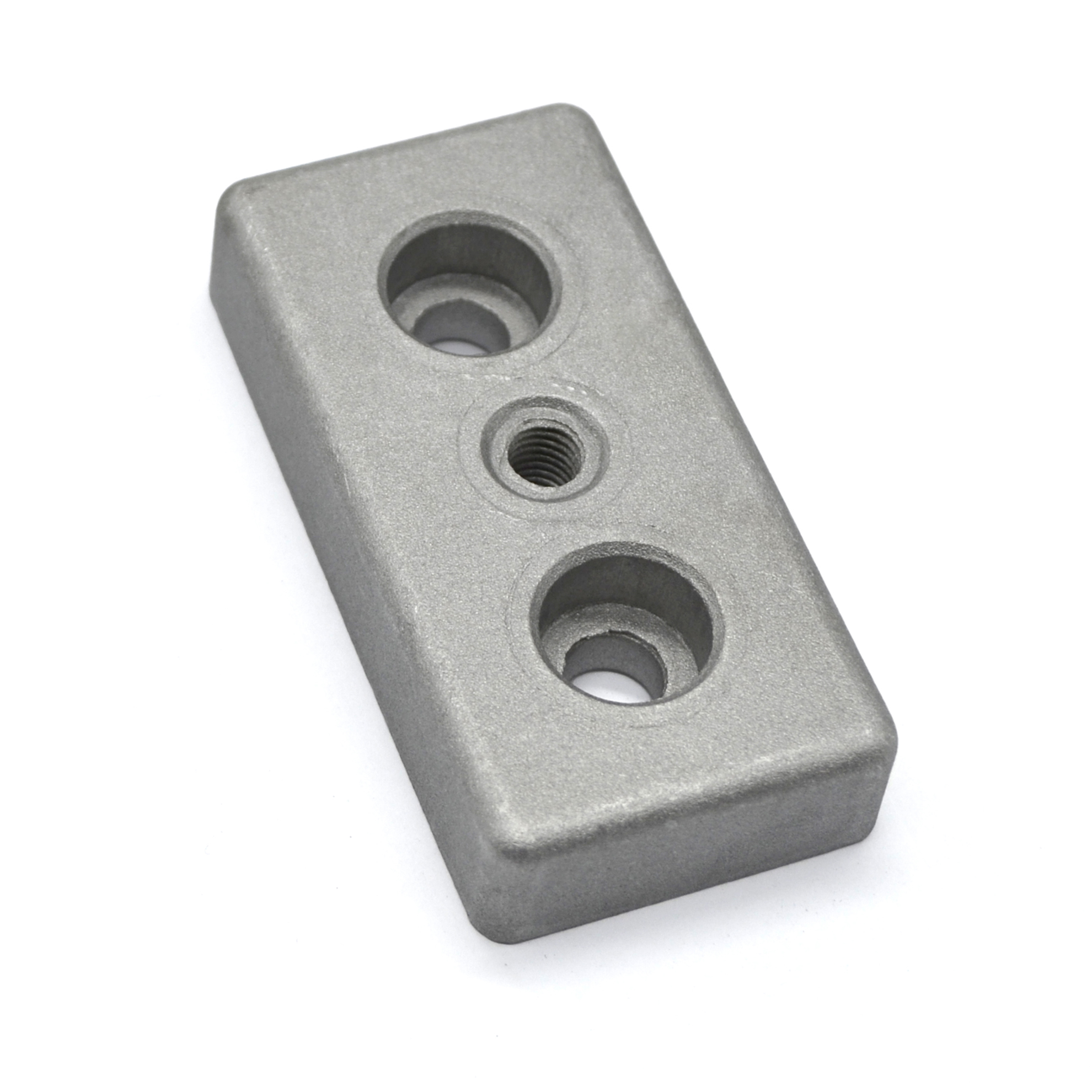

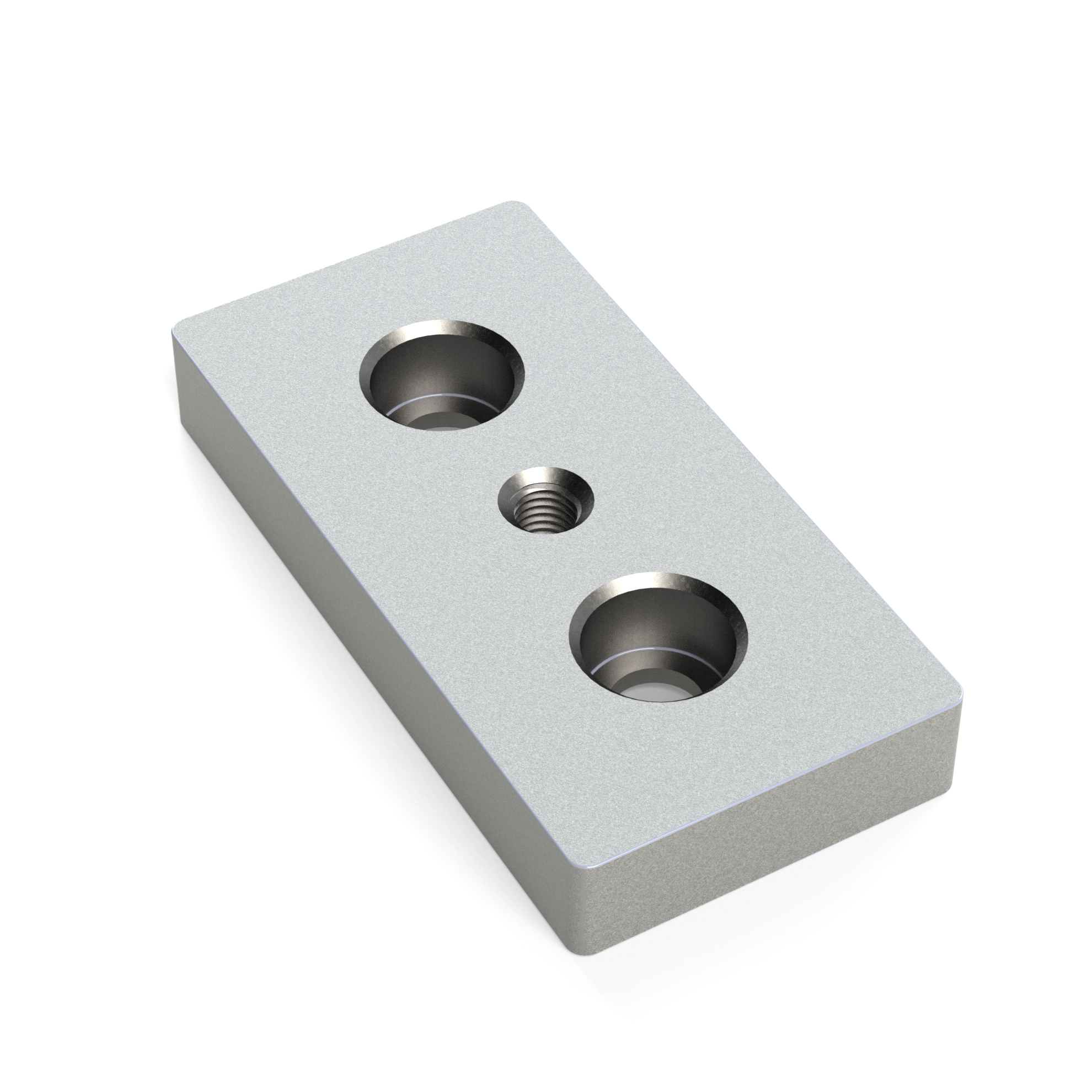

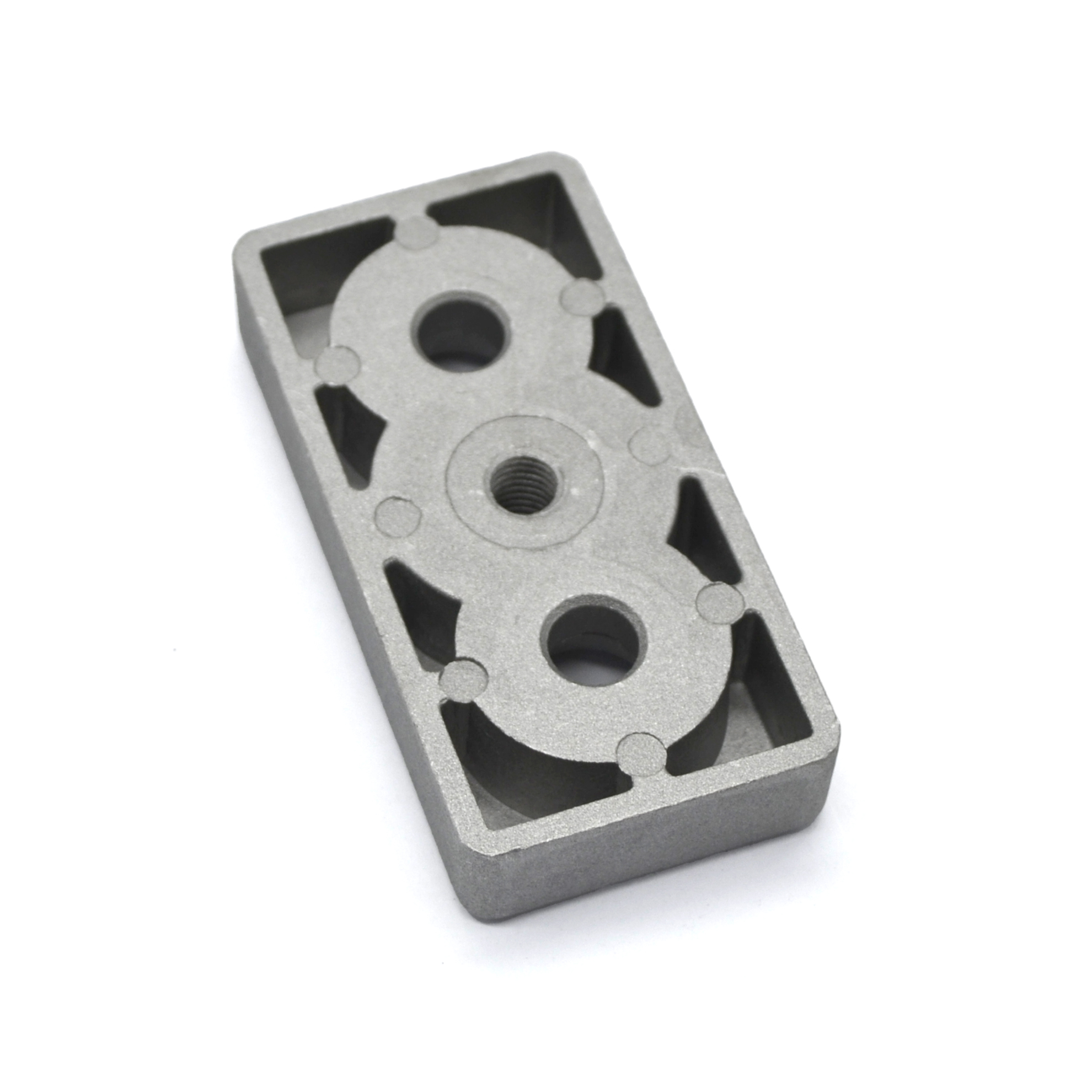

Опорная плита 40х80

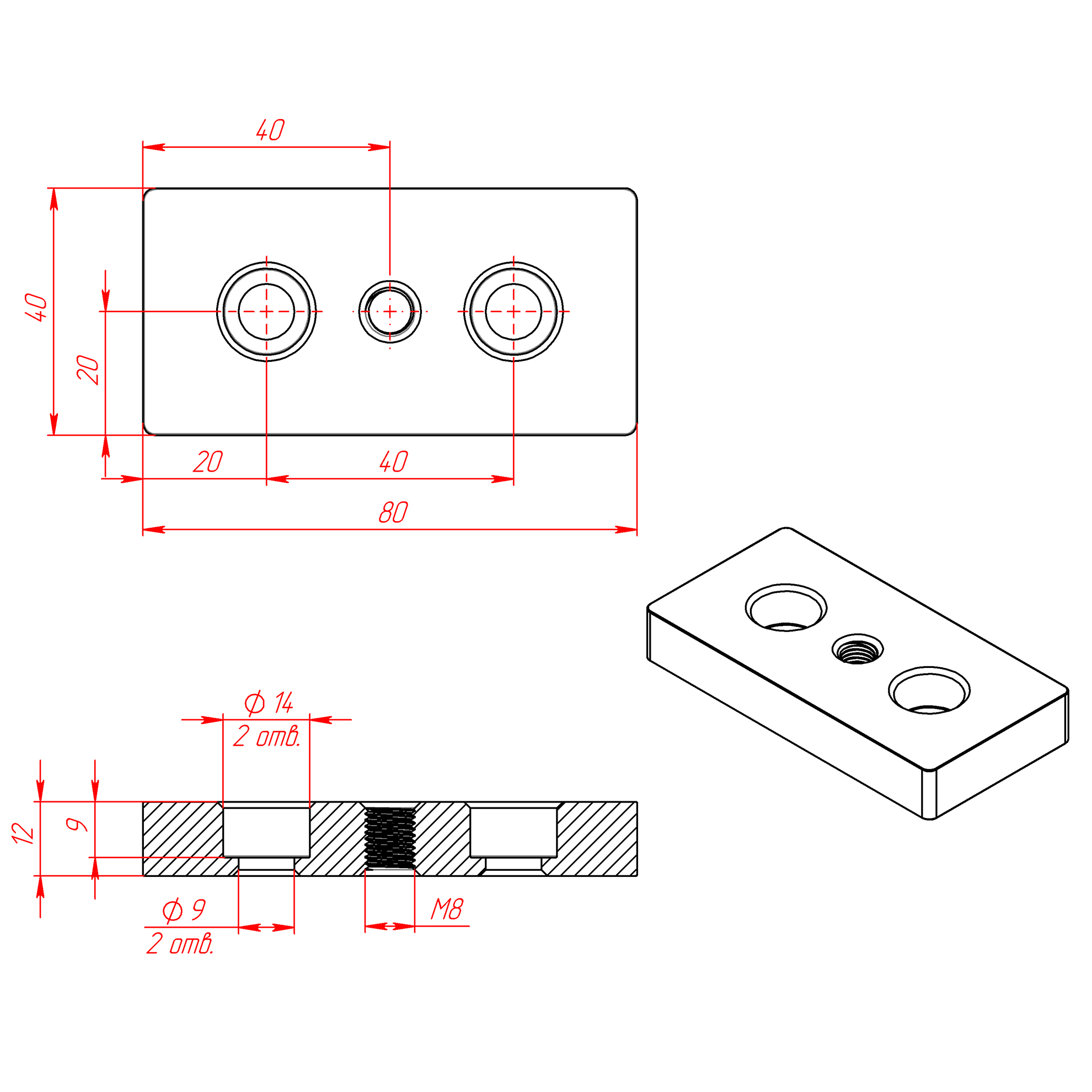

Чертеж - торцевая опорная плита 40х80

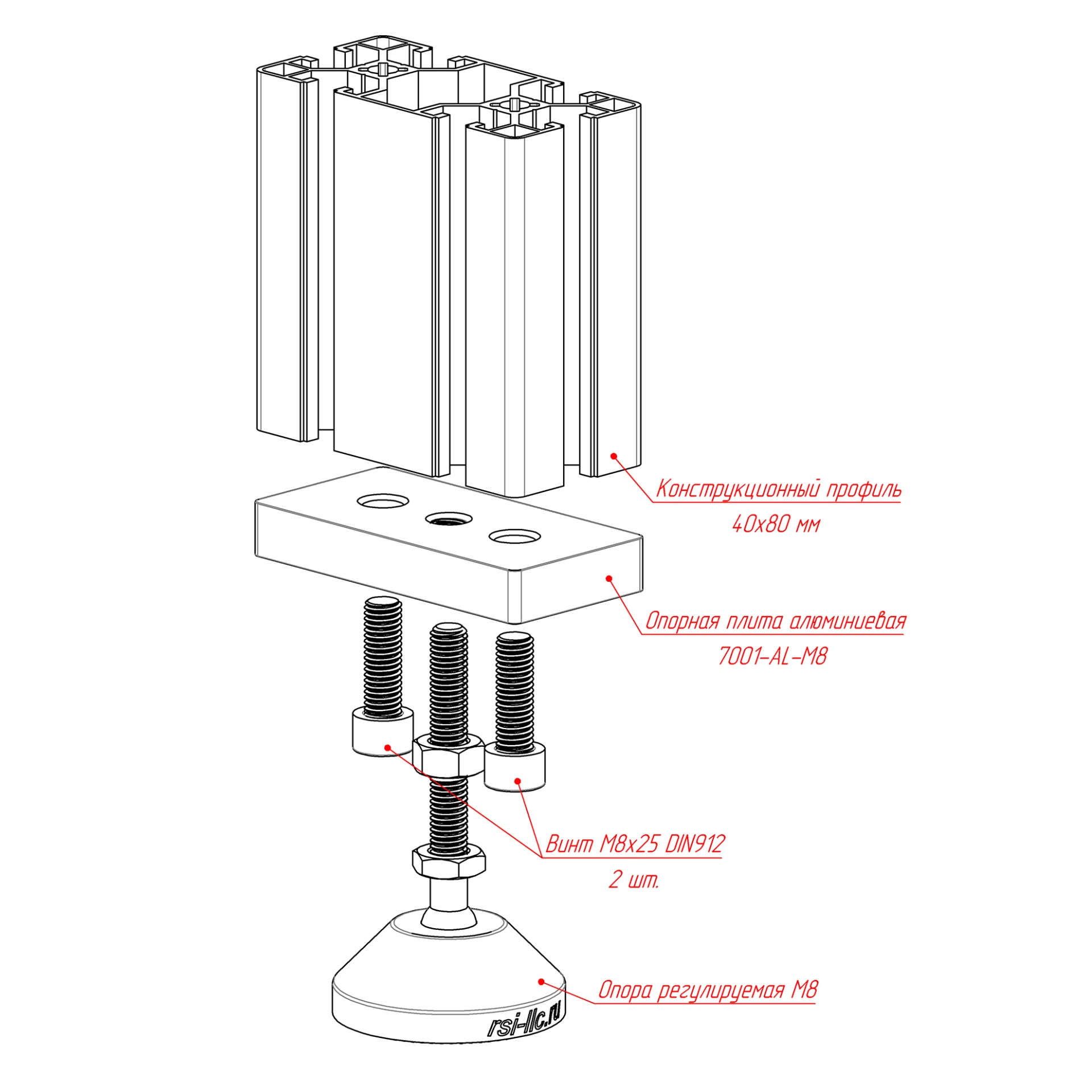

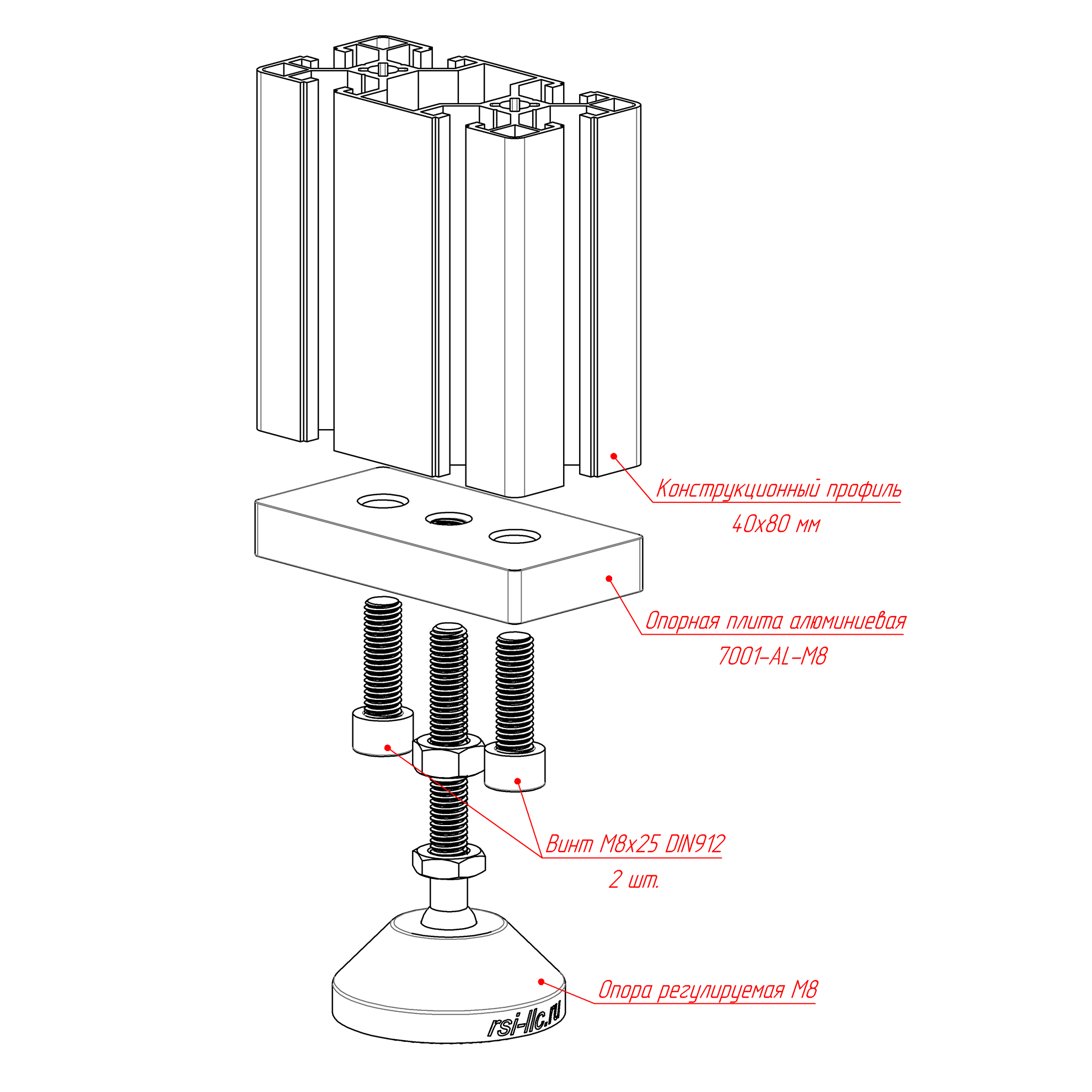

Комплект для сборки торцевой плиты 40х80
Нарезание резьбы в профиле 40х80 под опорную плиту

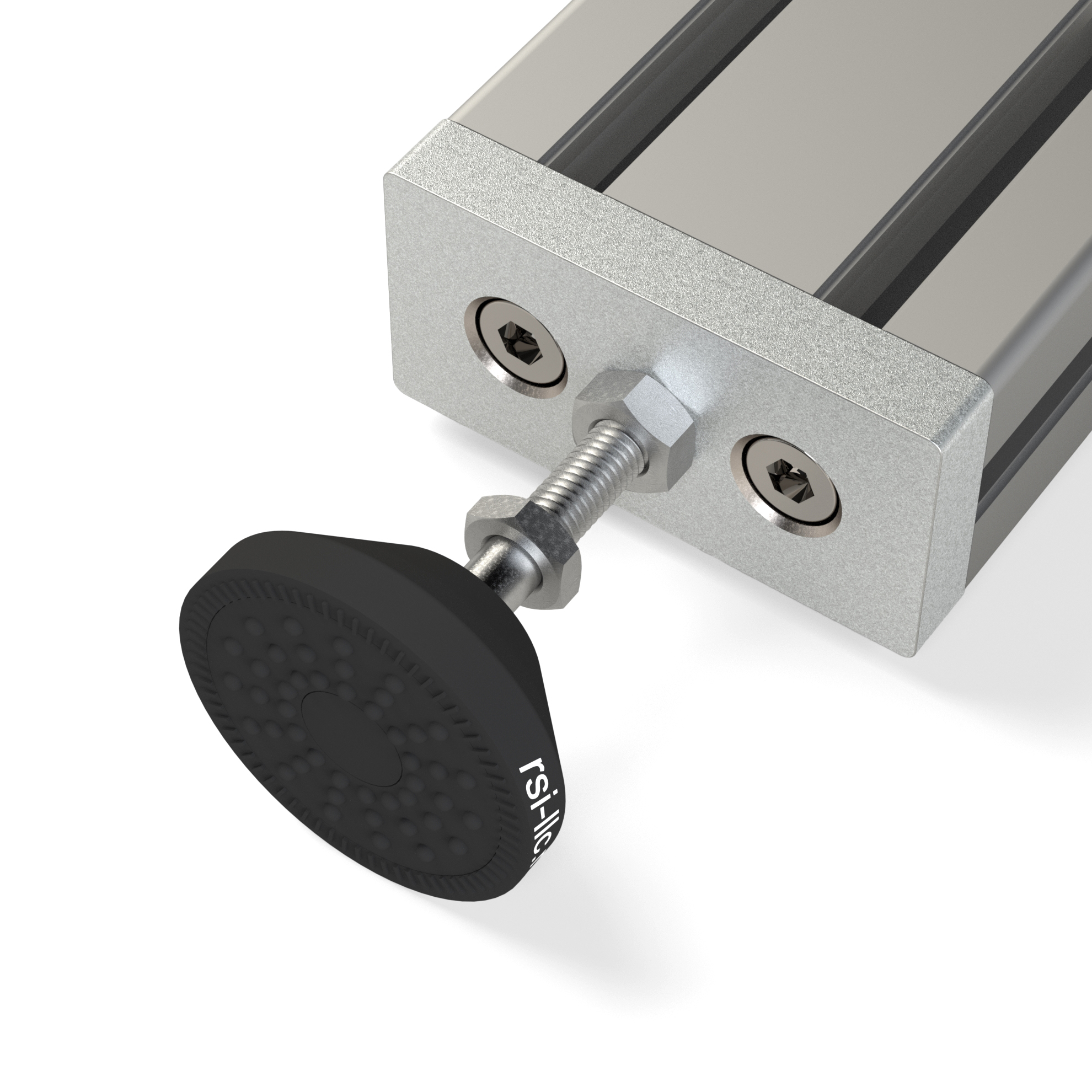

Крепление торцевой опорной плиты в профиле 40х80
Адаптер 40х80 для регулируемой опоры М8 / М10 / М12

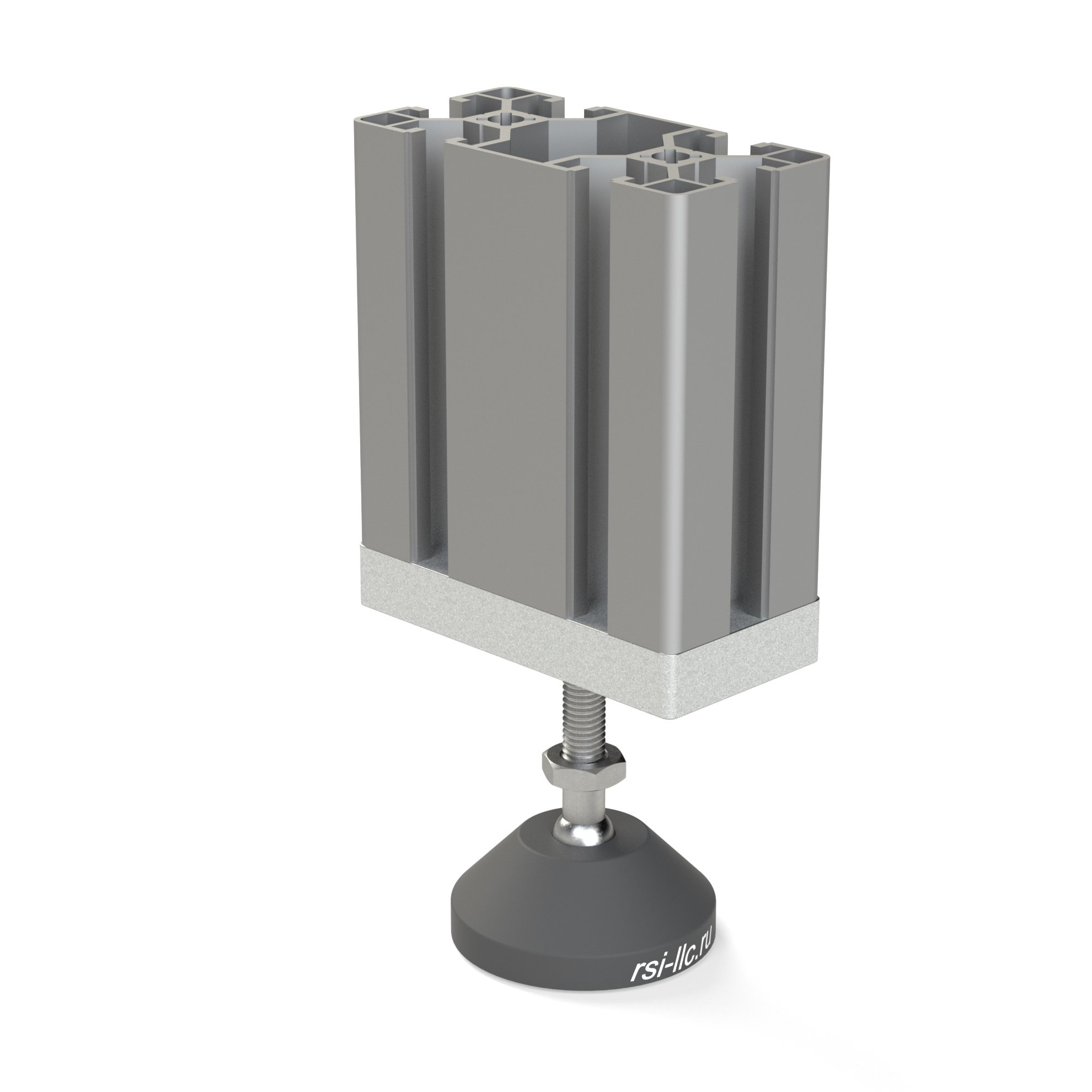

Опорная плита с регулируемой опорой в профиле 40х80
242.00 руб.
RSI

Цена за 1 шт.

Количество
В корзину
Наличие 7002-Slot8 | Опорная плита 40х80 (М8/М10/М12)
НА СКЛАДЕ > 200 шт.
В ПУТИ > 200 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 7002-Slot8 | Опорная плита 40х80 (М8/М10/М12)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-3 рабочих дня

Описание

Фундаментная торцевая плита (Адаптер) 40х80 применяется для установки регулируемых опор М8 / М10 / М12 (уточняется при заказе) точно по центру сечения алюминиевого конструктивного станочного профиля 40х80.

Так же пластины крепления опор можно использовать для установки рым-болтов, крюков, подвесов и прочего крепежа.
Загрузить:
- 3D модель (7002.STEP)
- Чертеж  (7002.PDF)
Не забудьте купить комплект крепежа к опорной плите 40х80 арт. 7002:

к профилям серии 40 с пазом 8 мм:
1. Винт М8х25 DIN912 - 2шт.
к профилям серии 40 с пазом 10 мм:
1. Винт М8х25 DIN912 - 2 шт.
2. Втулка резьбовая М12Х1,5 / М8Х1.25 - 2 шт.

Характеристики

Артикул:
 7002-Slot8
Профили:
 40х40, 40х80, 40х120, 40х160
Аналог Bosch Rexroth Group:
 3842536562
Материал:
 Алюминий литой под давлением
Покрытие:
 Порошковое полимерное покрытие в серый цвет
Тип сырья:
 Первичное
Вес, кг:
 0,091
Цвет:
 Серый
