7005-AL-Slot8-M16 | Опорная плита алюминиевая M16-80х80 паз 8

7005-AL-Slot8-M16 | Опорная плита алюминиевая M16-80х80 паз 8

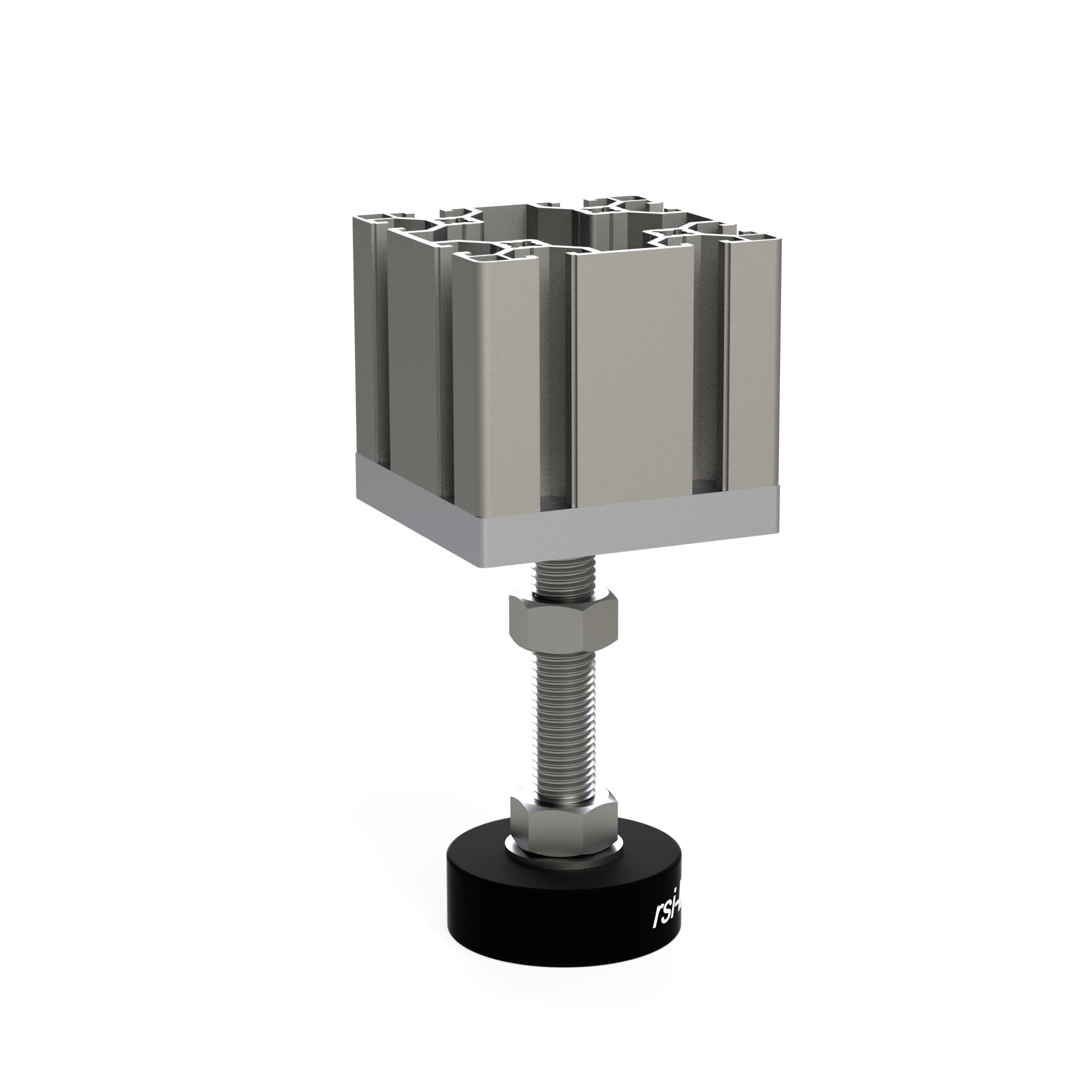

Установка опоры 7005-AL-Slot8-M16 на профиль 80х80, при помощи винтов м8, опоры М16

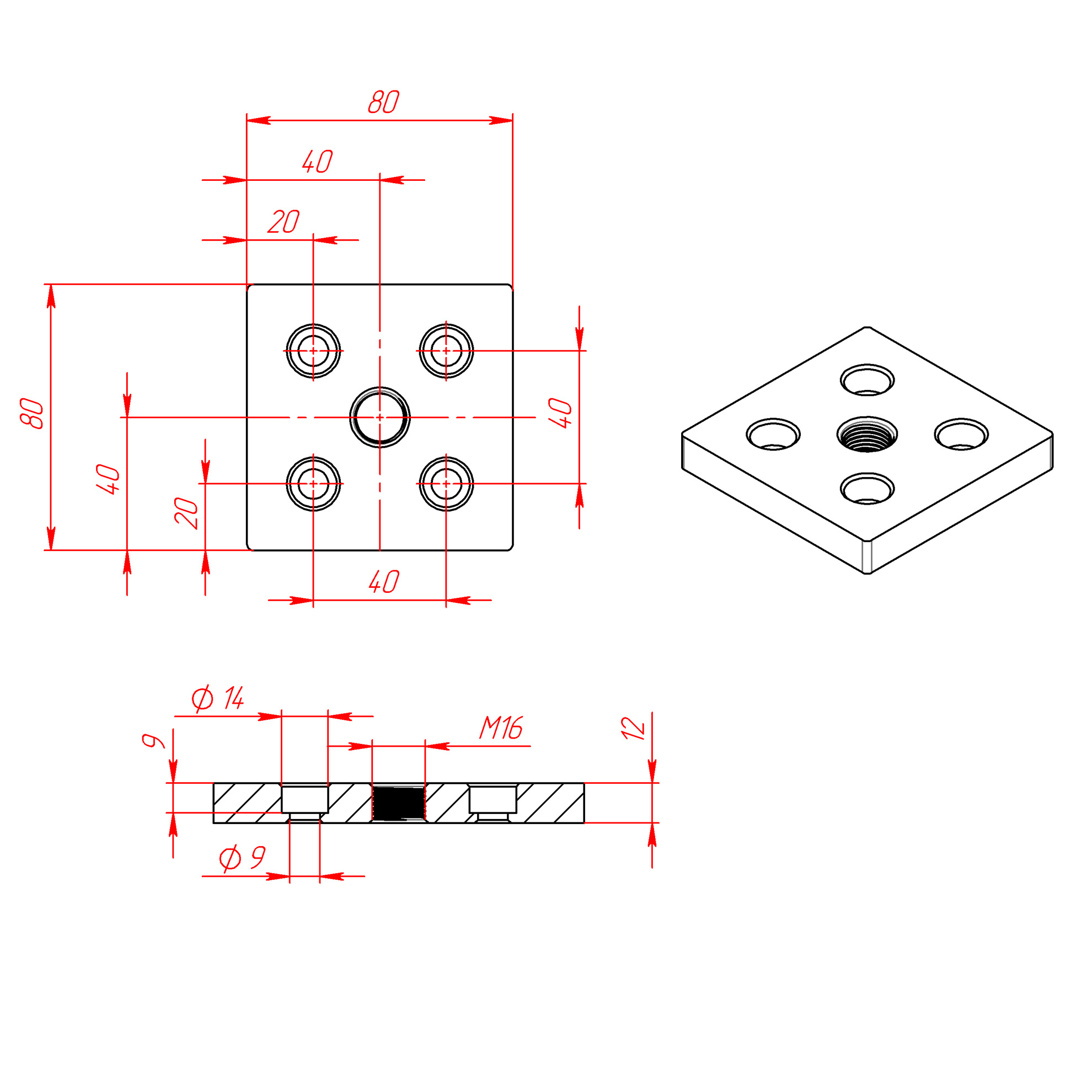

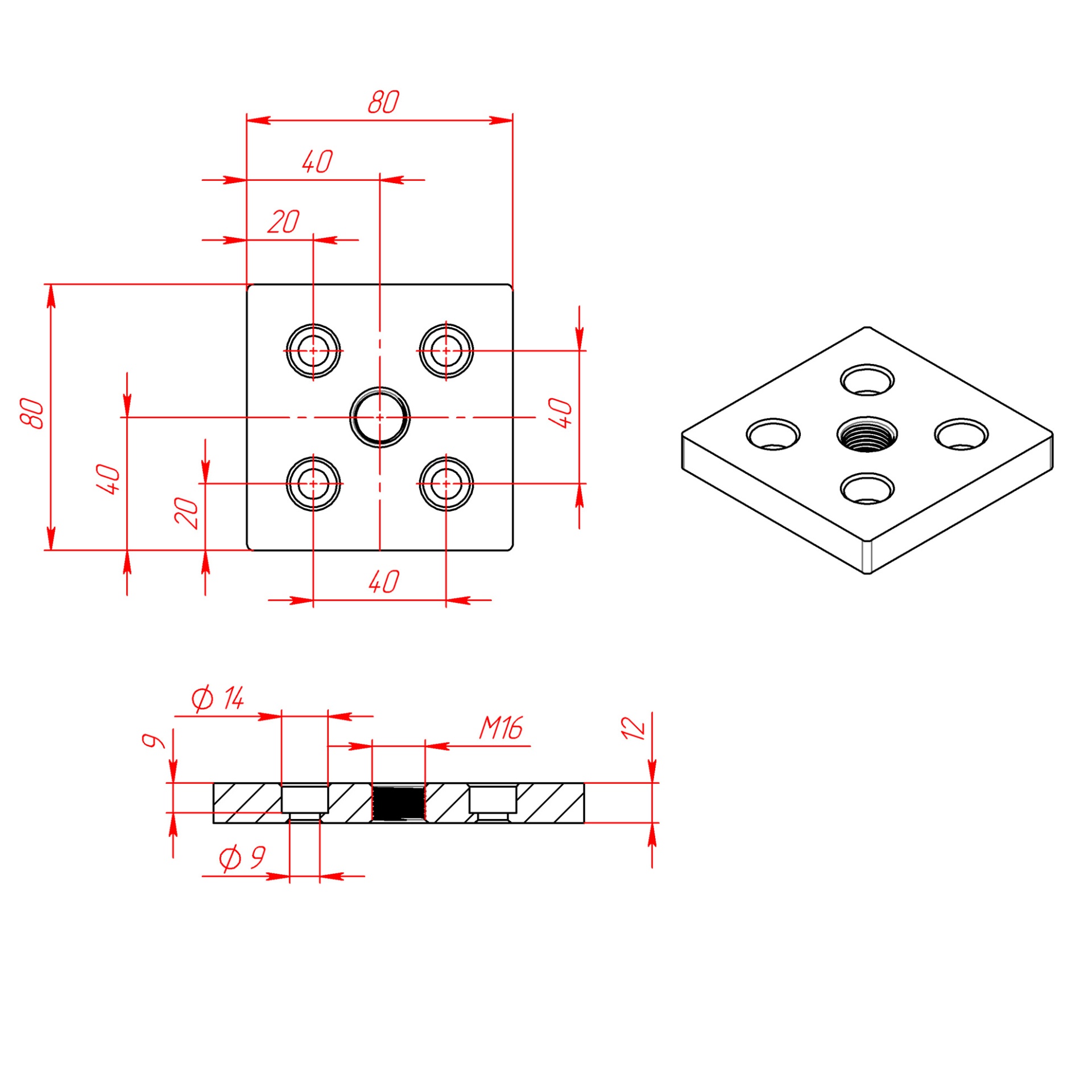

Чертёж опоры 7005-AL-Slot8-M16

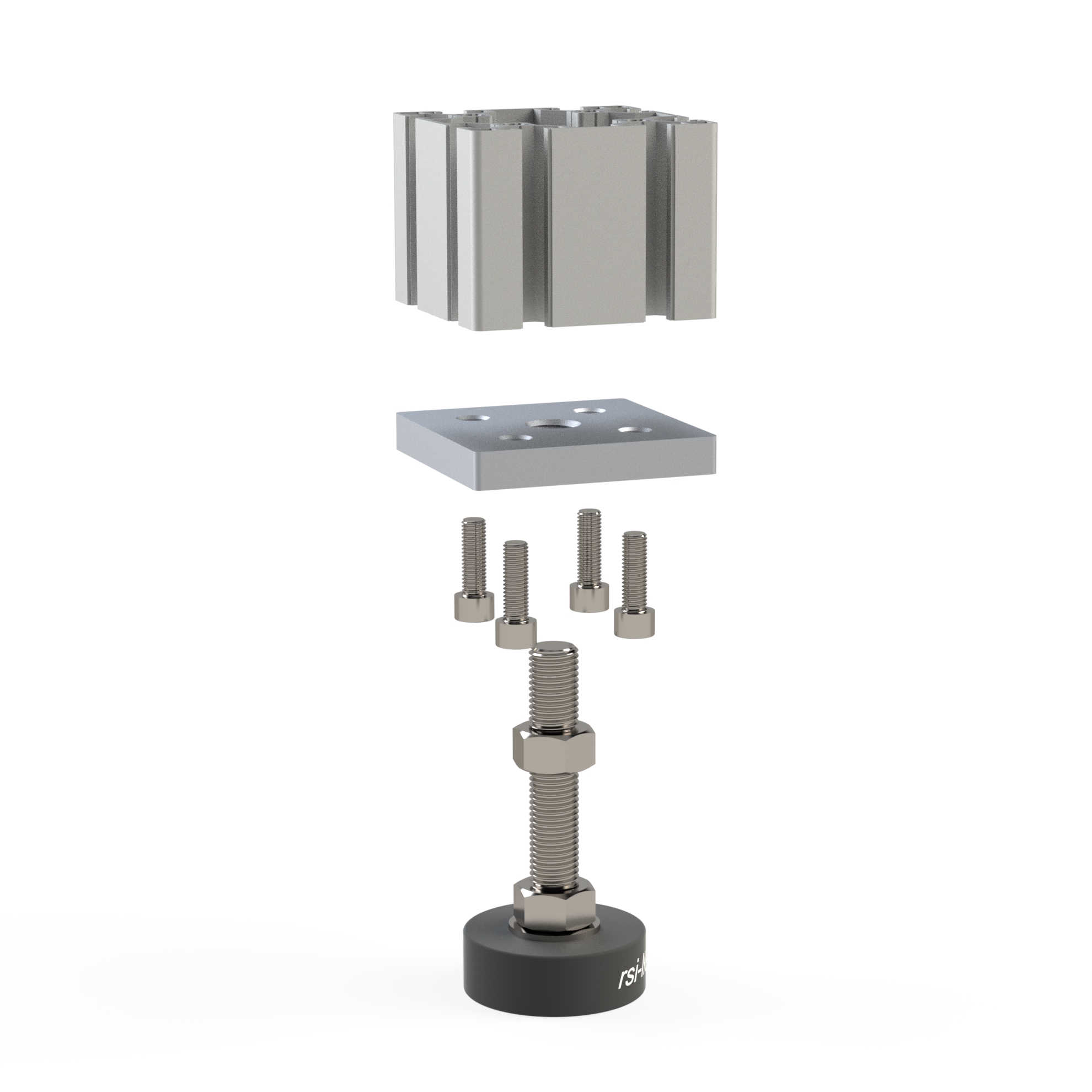

Вид сборки: Опорная плита алюминиевая, резьба M16, размер 80х80, паз 8

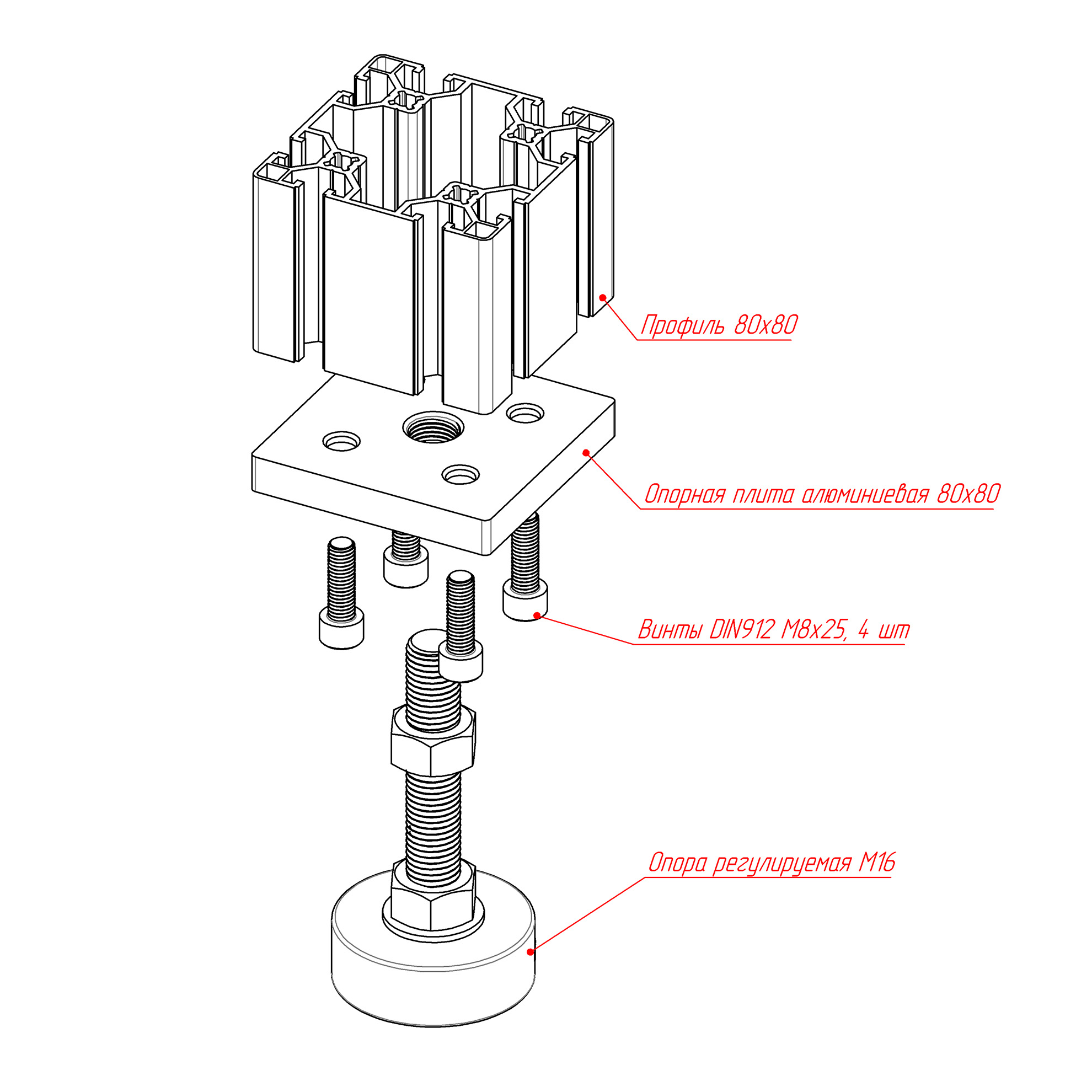

Схема сборки опоры 7005-AL-Slot8-M16 с профилем и винтами. Крепление ножки м16

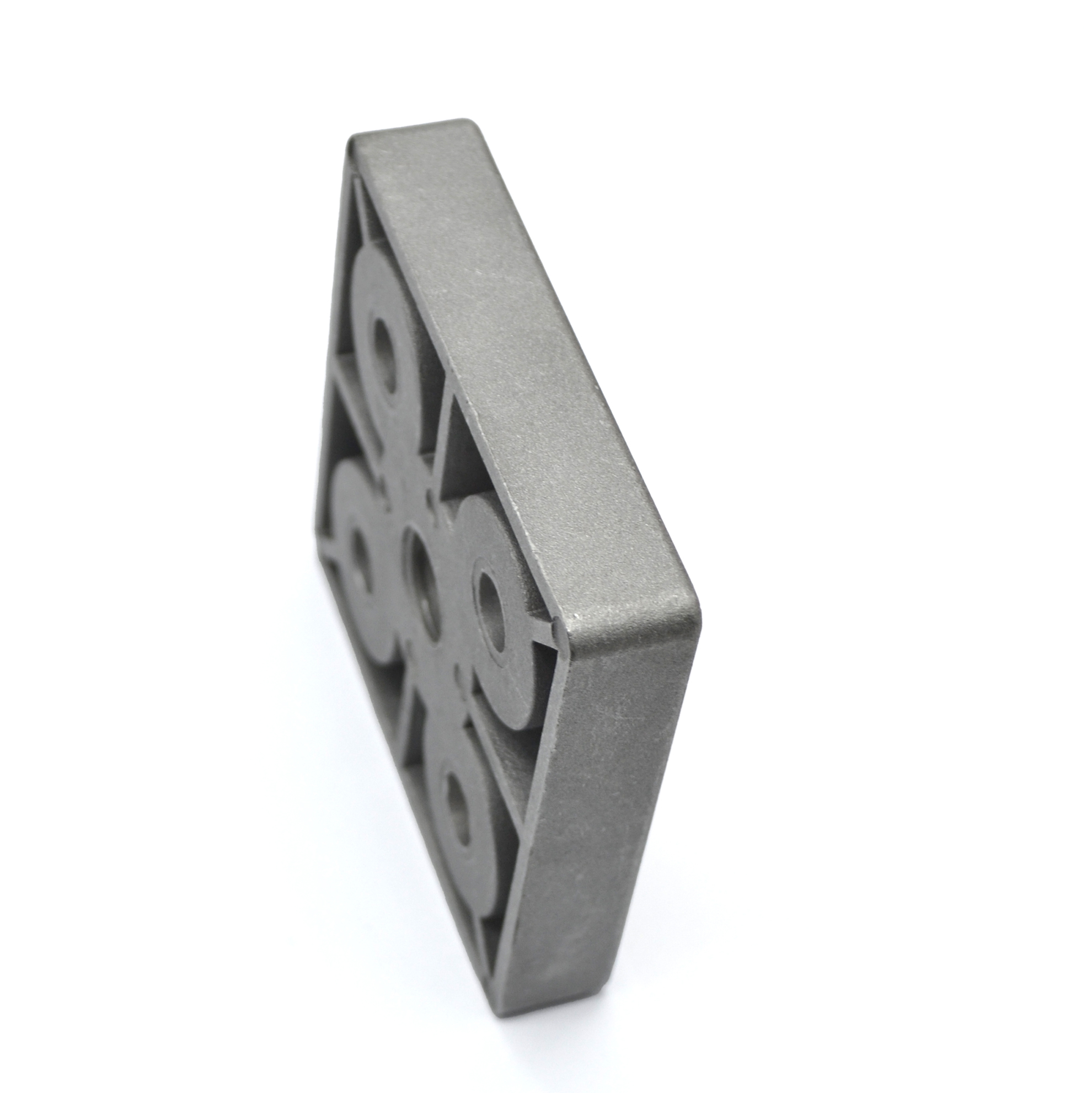

Вид сбоку опорной плиты м16, 80х80 мм

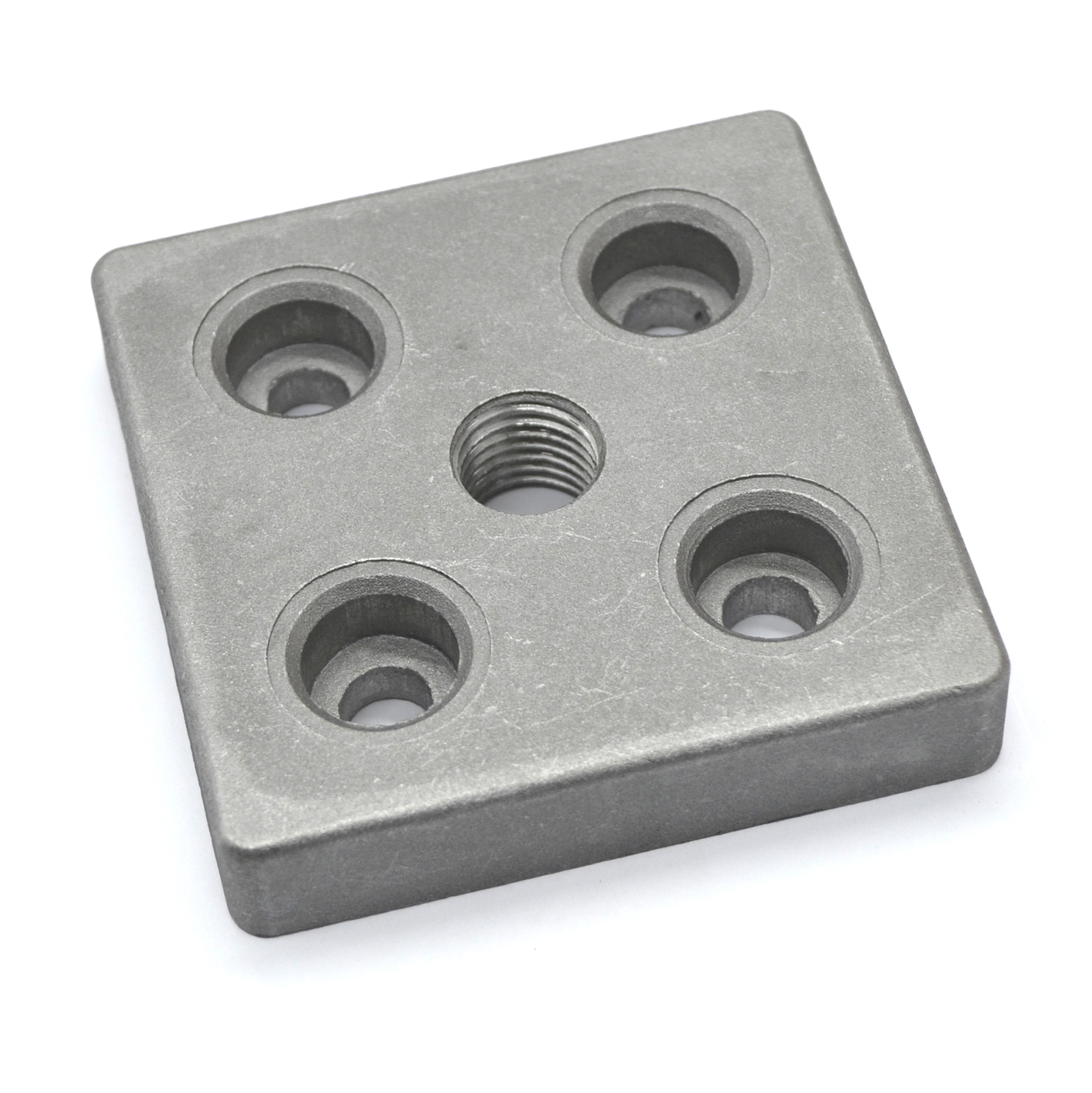

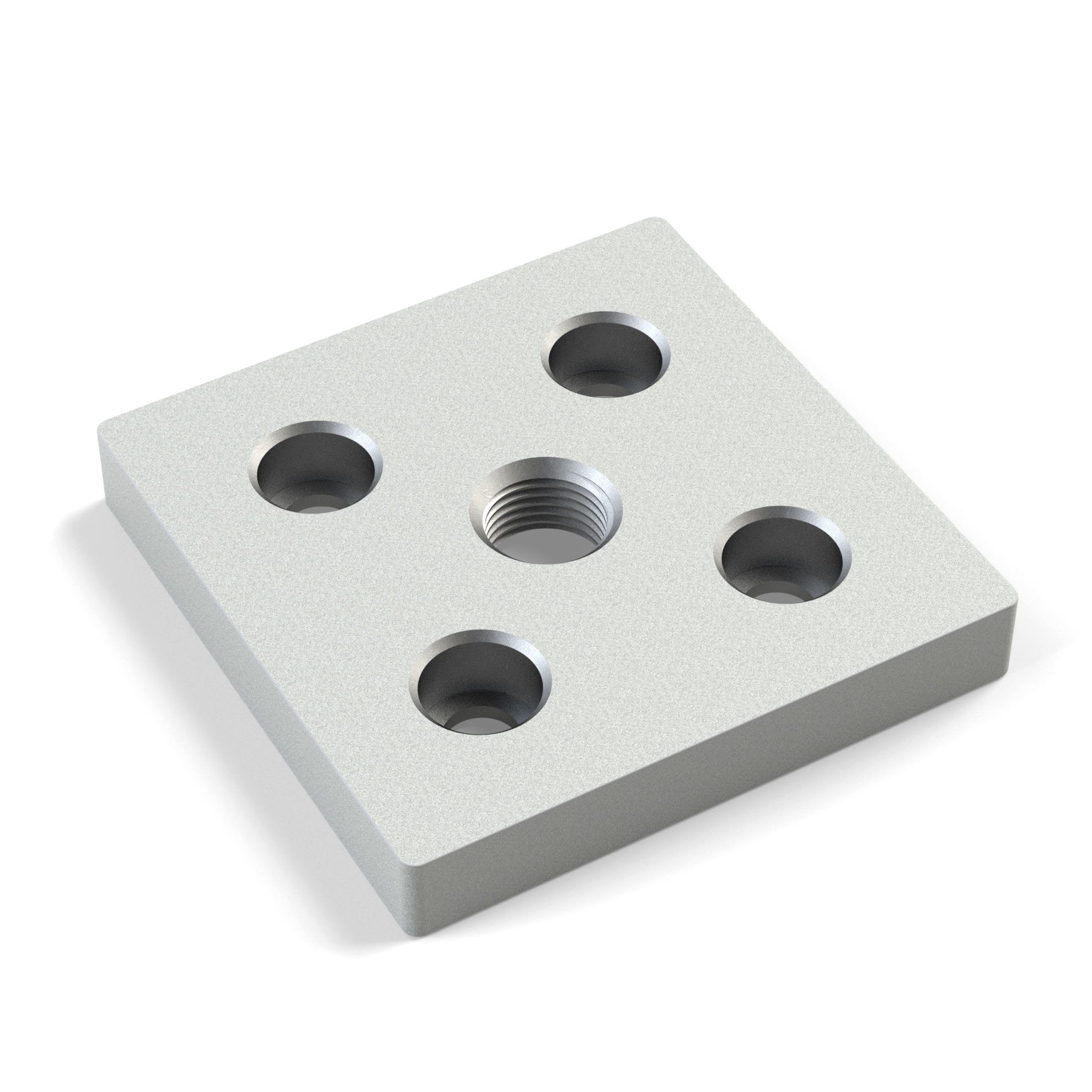

Опорная плита с резьбой M16, размером 80х80, с пазом 8

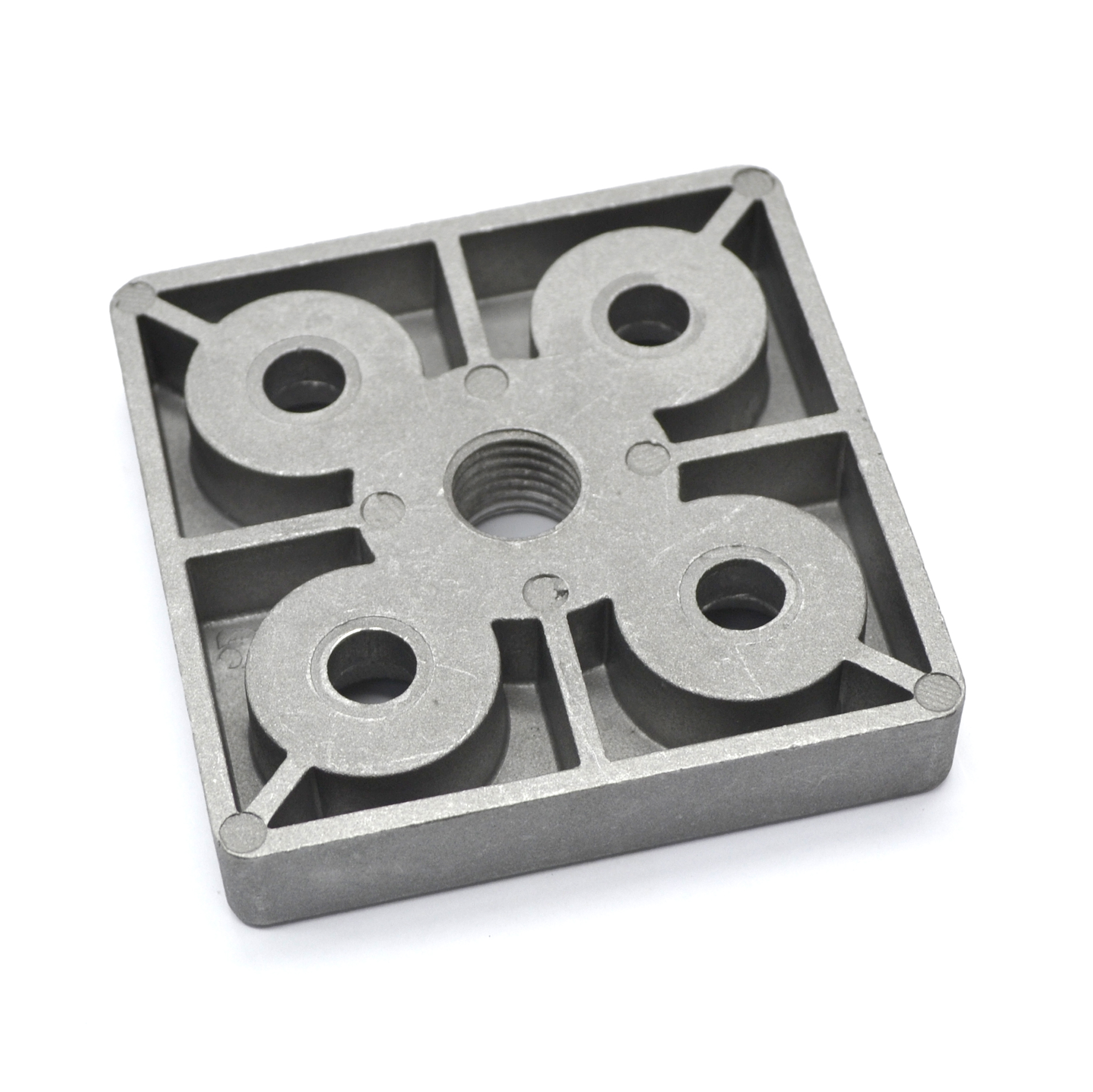

Опорная плита алюминиевая M16-80х80 паз 8. Вид с обратной стороны
440.00 руб. от 1 шт
от 5 шт 431.20 ₽ −2%
от 20 шт 418.00 ₽ −5%
от 35 шт 409.20 ₽ −7%
от 120 шт 396.00 ₽ −10%
от 230 шт 387.20 ₽ −12%
от 475 шт 374.00 ₽ −15%
Наличие 7005-AL-Slot8-M16 | Опорная плита алюминиевая M16-80х80 паз 8
На складе > 300 шт
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 8-12 недель
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 100 ₽/шт.
RAL 3020 Матовый · +100 ₽
Добавить
RAL 2004 Матовый · +100 ₽
Добавить
RAL 1021 Матовый · +100 ₽
Добавить
RAL 6018 Матовый · +100 ₽
Добавить
RAL 6005 Матовый · +100 ₽
Добавить
RAL 5015 Матовый · +100 ₽
Добавить
RAL 5005 Матовый · +100 ₽
Добавить
RAL 7035 Матовый · +100 ₽
Добавить
RAL 7024 Матовый · +100 ₽
Добавить
RAL 9003 Матовый · +100 ₽
Добавить
RAL 9005 Муар · +100 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
7005-AL-Slot8-M16 | Опорная плита алюминиевая M16-80х80 паз 8 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
7005-AL-Slot8-M16 | Опорная плита алюминиевая M16-80х80 паз 8 (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
7005-AL-Slot8-M16 | Опорная плита алюминиевая M16-80х80 паз 8 (Чертёж).PDF

Описание

Опорная алюминиевая плита 80x80 мм с пазом 8 для установки регулируемой ножки M16

Эта прочная и легкая опорная плита предназначена для надежной фиксации регулируемых ножек с резьбой M16 в конструкционных алюминиевых профилях размером 80x80 мм.

Основные характеристики:
  • Материал: Алюминий высокого качества
  • Размеры: 80х80 мм
  • Тип паза: 8
  • Совместимость: Регулируемые ножки с резьбой M16
  • Применение: Строительные и монтажные конструкции, мебель, автоматизация
Дополнительные аксессуары:

Рекомендуется докупить крепеж: Винты М8х25 DIN912 с внутренним шестигранником (4 шт.)

Так же пластины крепления опор можно использовать для установки рым-болтов, крюков, подвесов и прочего крепежа.

Характеристики

Артикул:
 7005-AL-Slot8-M16
Серия профилей:
 с пазом 8 мм, серия 40
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг:
 0,169
Цвет:
 Серый

Комплекты сопутствующих крепежных элементов для арт. 7005-AL-Slot8-M16

К профилям 80х80 мм
Винт М8х25 DIN912 (полуцилиндр) кл.пр. 8.8×4
Винт М8х25 DIN912 (полуцилиндр) кл.пр. 8.8
44,80 ₽/компл. в наличии

Возможные замены или аналоги для арт. 7005-AL-Slot8-M16:

7005-S8-STEEL-М16 | Опорная плита стальная 80х80 (М16) паз 8 мм
7005-S8-STEEL-М16 | Опорная плита стальная 80х80 (М16) паз 8 мм
350.00 руб./шт.
в наличии ≈ 100 шт.
