11404 | Фундаментная опора 40х120

Стальная фундаментная опора для профилей 40х120 мм

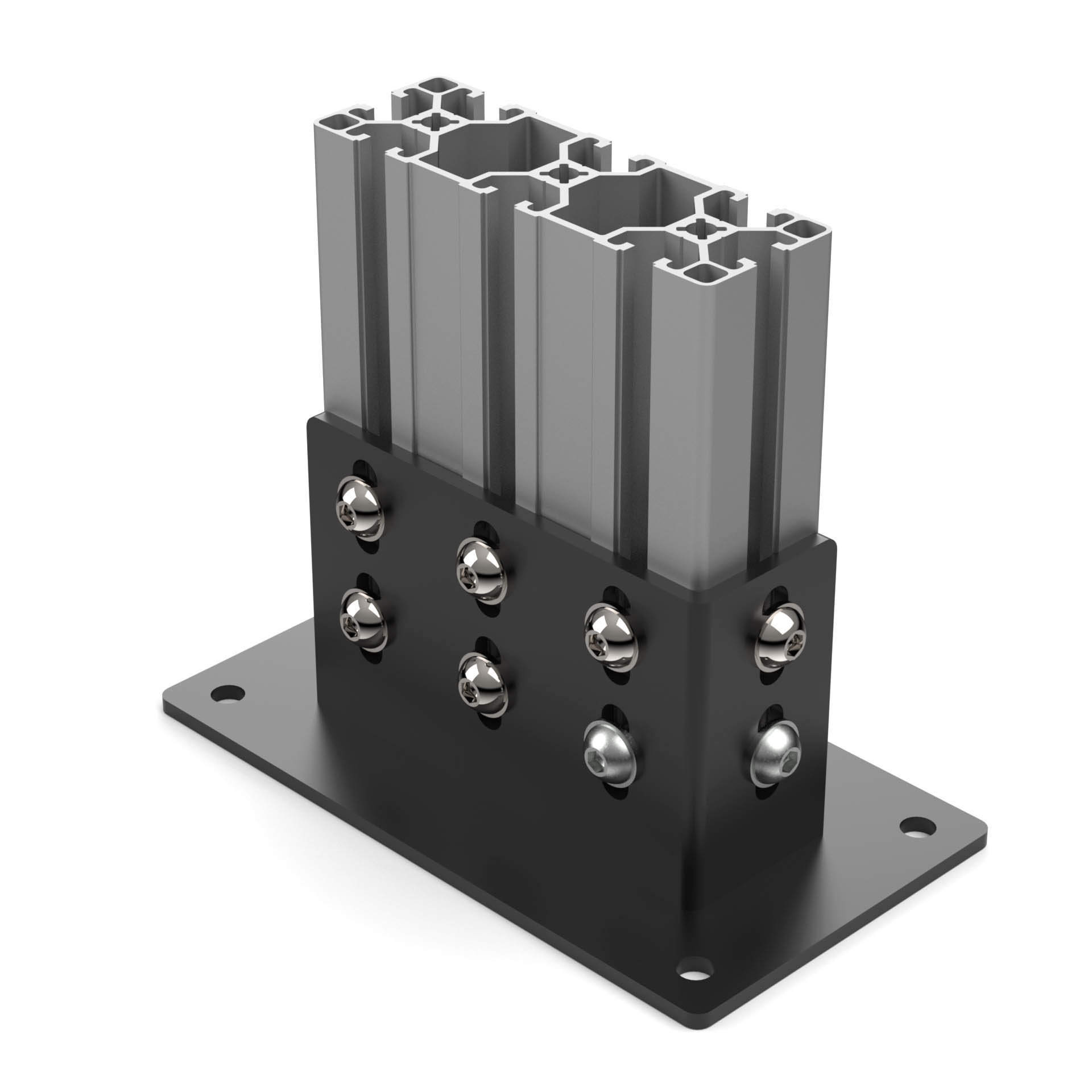

Металлическая фундаментная опора для станочного профиля 40х120 мм

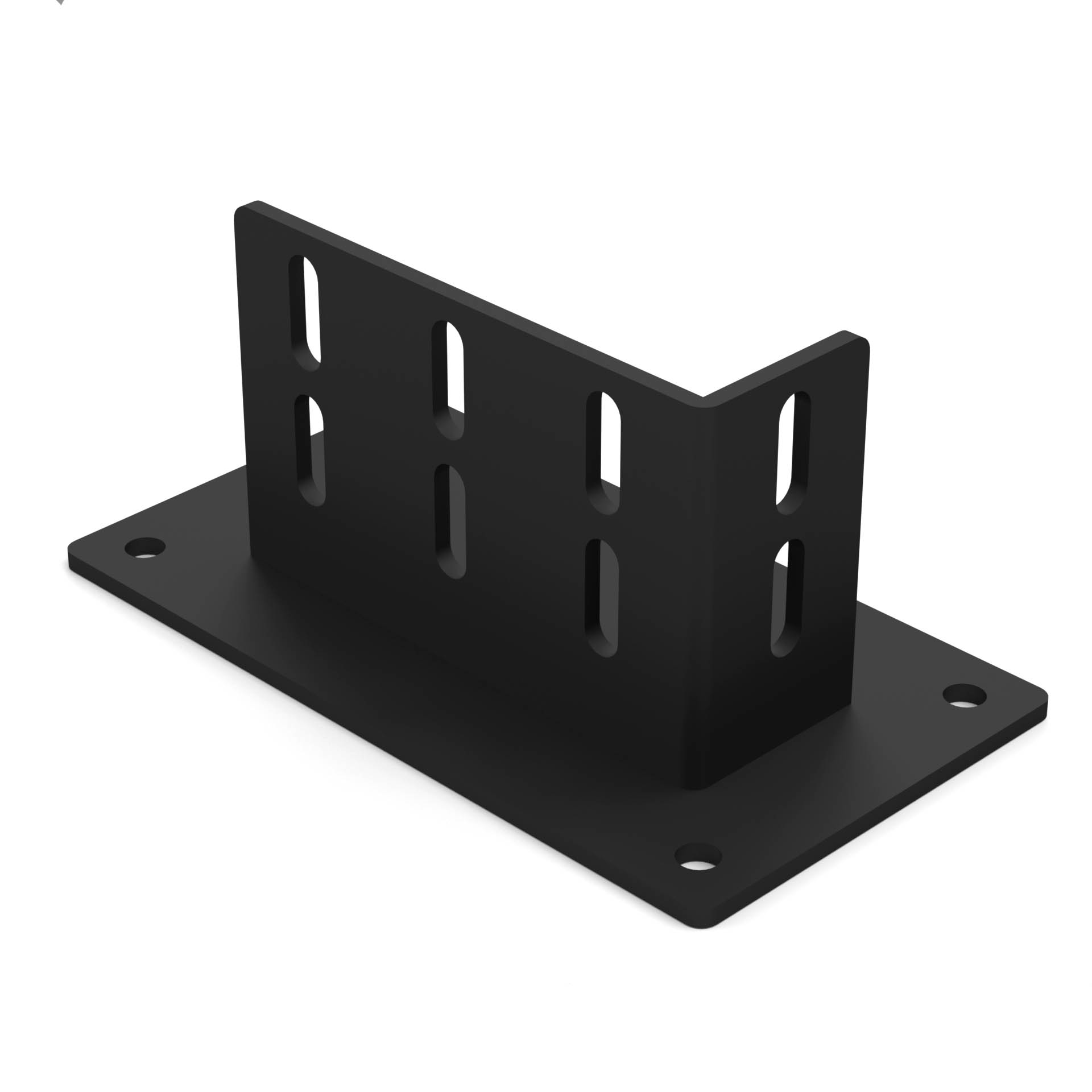

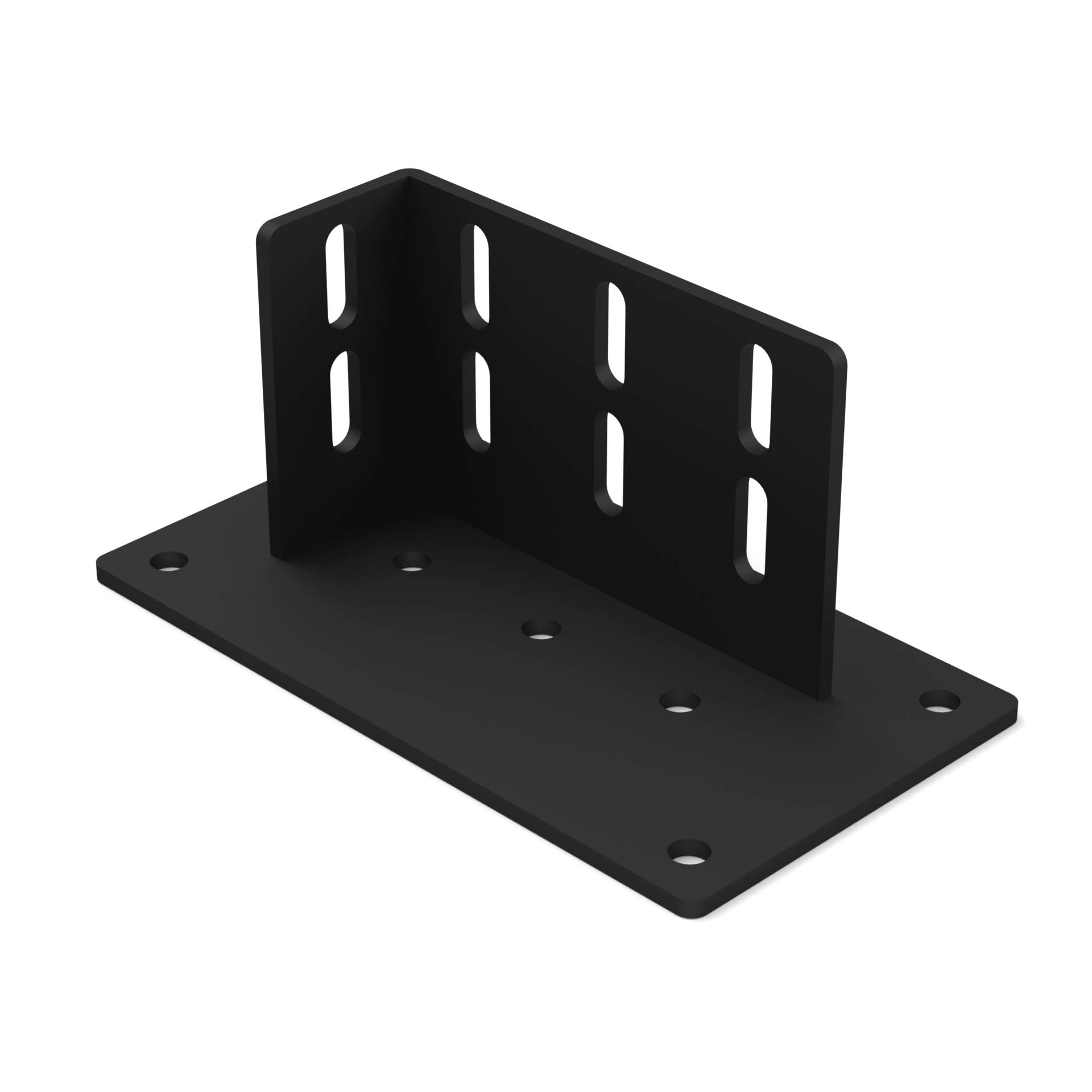

Стальная опора из листовой стали для профилей 40х120 мм

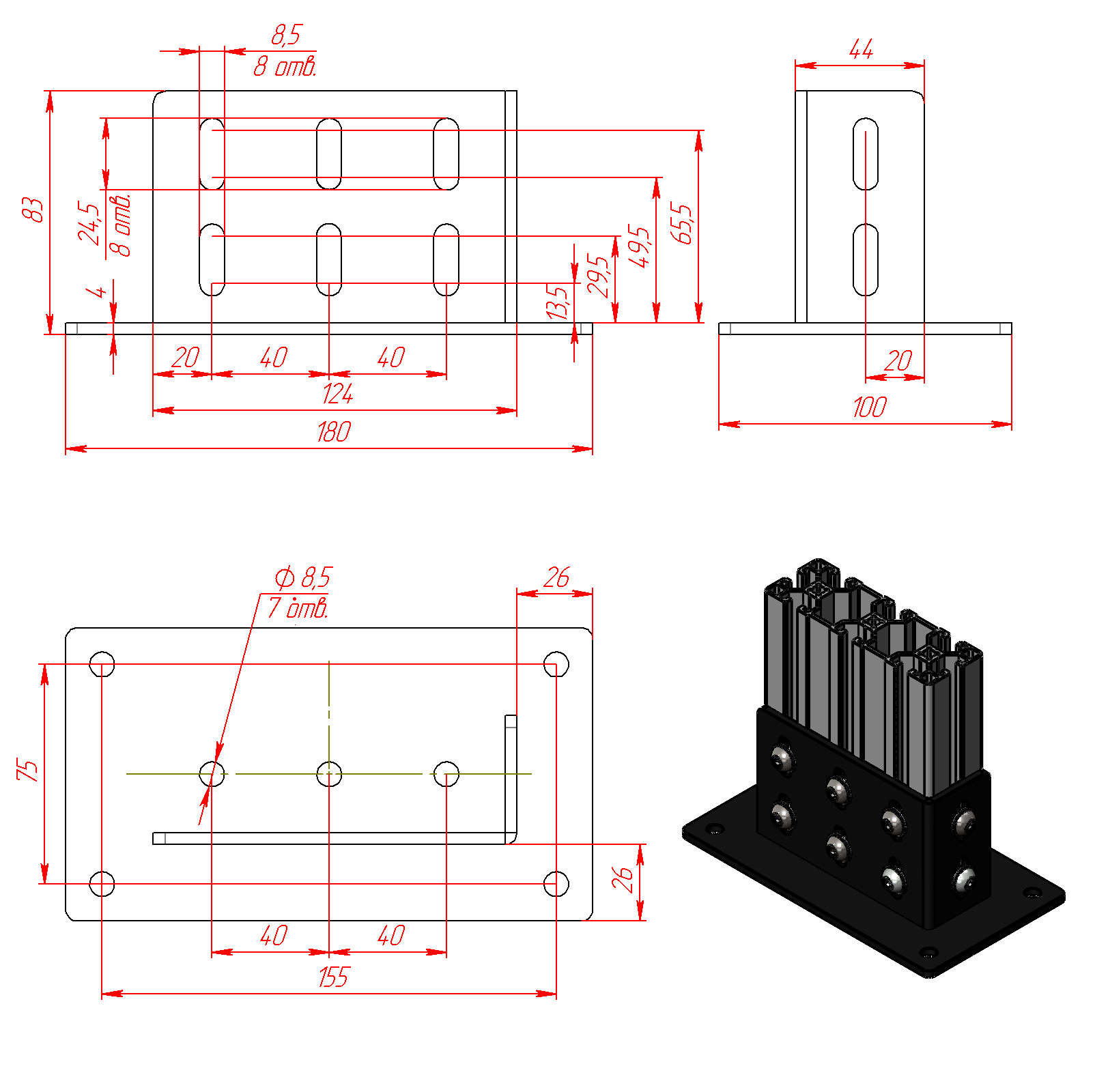

Чертёж фундаментной опоры для профиля 40х120 мм
1 135.00 руб. от 1 шт.
( -4 % )
1 089.60 РУБ.
от 20 шт.
( -6 % )
1 066.90 РУБ.
от 60 шт.
( -10 % )
1 021.50 РУБ.
от 100 шт.
RSI
Количество
добавить
Наличие 11404 | Фундаментная опора 40х120
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие 11404 | Фундаментная опора 40х120
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 2-5 рабочих дней

Описание

Фундаментная опора 11404 совместима с профилями 40x120
Опора изготовлена из листовой стали толщиной 4 мм, с порошковым полимерным покрытием в черный цвет.
Используется для крепления конструкций из  профилей 40х120 к стенам и полу.
Загрузить:
- 3D модель (11404.step)
- Чертеж  (11404.pdf)
Не забудьте купить комплект крепежа к фундаментной опоре 40х120 арт. 11404:

При использовании профиля 40х120 мм с пазом 8 мм:

1. Болт Т-образный М8х20 паз 8 арт. 5022 - 8 шт. + Гайка с фланцем М8 DIN6923 - 8 шт.
      - или Винт М6х20 (ISO7380 или DIN912) - 8 шт. + Т-Гайка М6 паз 8 арт. 5011 - 8 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый с пружинкой паз 8, М8, серия 40 арт. 5260 - 8 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый, паз 8, М8, серия 40 арт. 5071 - 8 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый алюминиевый, паз 8, М8, серия 40 арт. 5071AL - 8 шт.
2. Шайба увеличенная D8 DIN9021 - 8 шт.
3. Анкер клиновой М8х65 - 4 шт.

При использовании профиля 40х120 мм с пазом 10 мм:

1. Болт Т-образный М8х20 паз 10 арт. 5030 - 8 шт. + Гайка с фланцем М8 DIN6923 - 8 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Т-Гайка М8 паз 10, М8 арт. 5018 - 8 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый c фиксатором, паз 10, М8 арт. 2A11.A41A.01 - 8 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый, паз 10, М8, арт. 5074 - 8 шт.
      - или Винт М8х20 (ISO7380 или DIN912) - 8 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт. 5074AL - 8 шт.
2. Шайба увеличенная D8 DIN9021 - 8 шт.
3. Анкер клиновой М8х65 - 4 шт.

Характеристики

Артикул:
 11404
Профили:
 с пазом 8 мм, с пазом 8 мм, серия 40, с пазом 10 мм, 40х40, 40х80, 40х120, 40х160
Материал:
 Сталь 4 мм
Покрытие:
 Порошковая покраска в черный цвет.
Тип сырья:
 Первичное
Вес, кг:
 1,451
Цвет:
 Черный
