590.00 руб. от 1 шт.
RSI
Количество

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

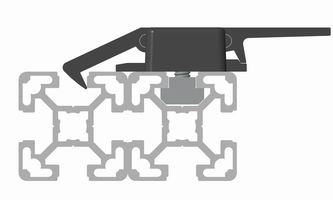

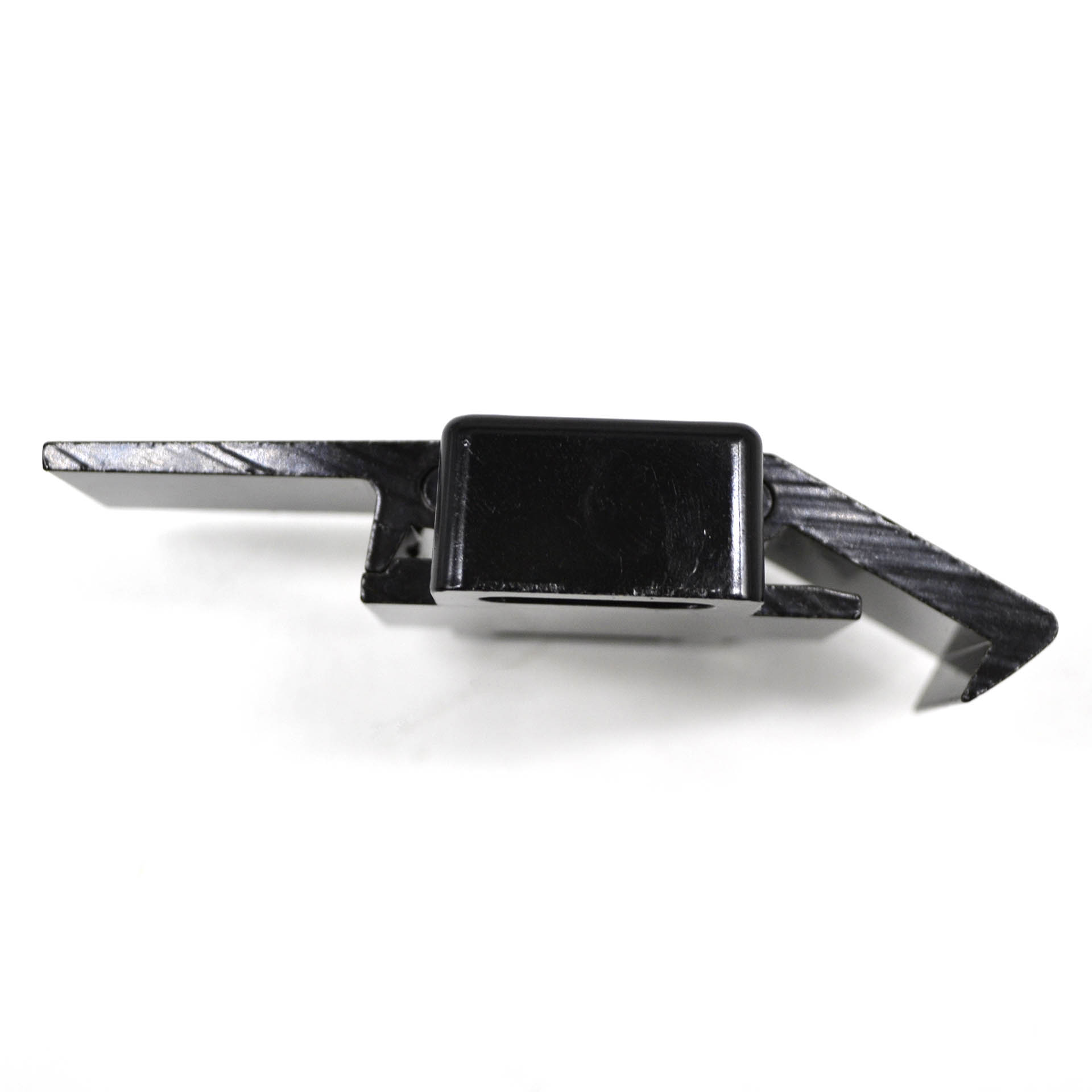

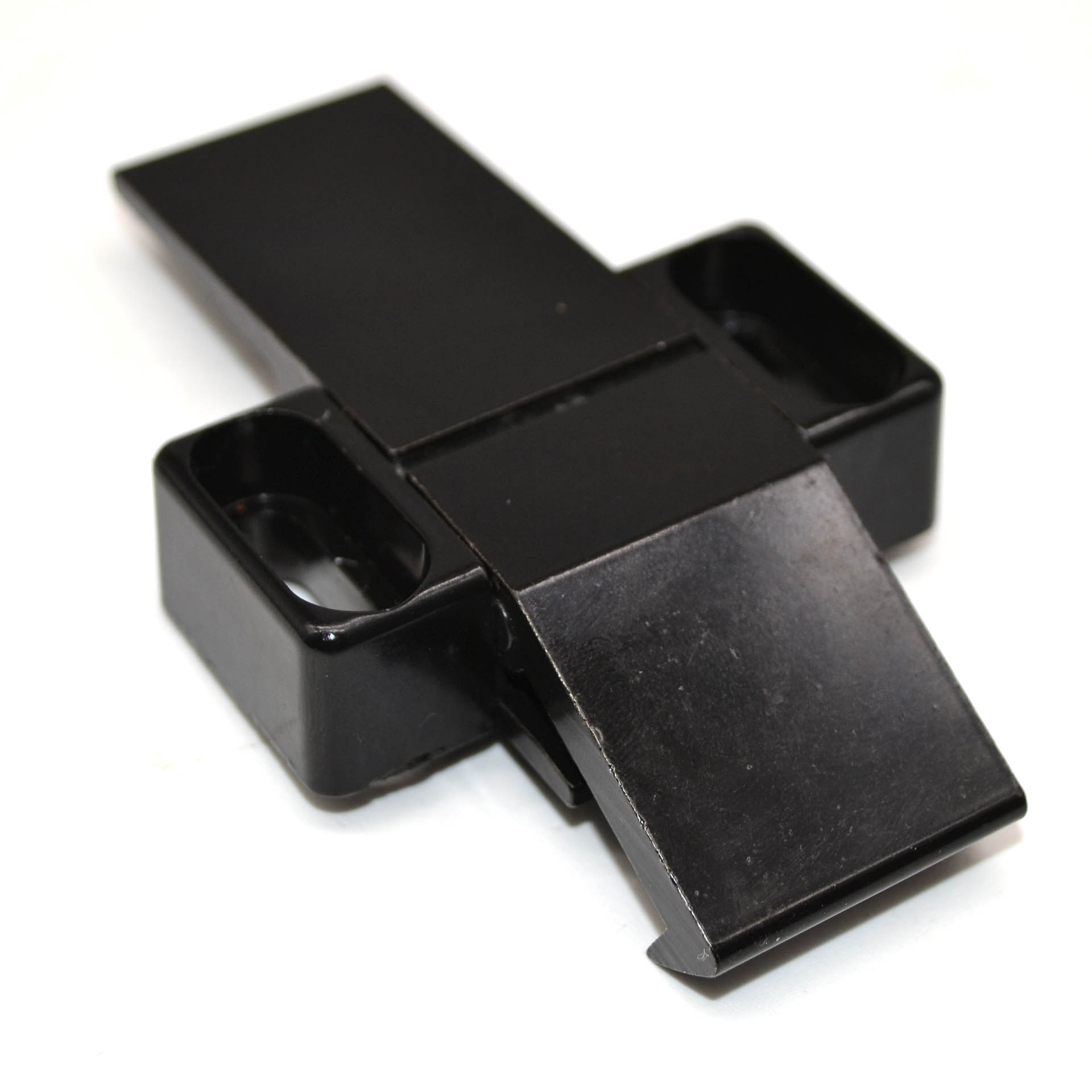

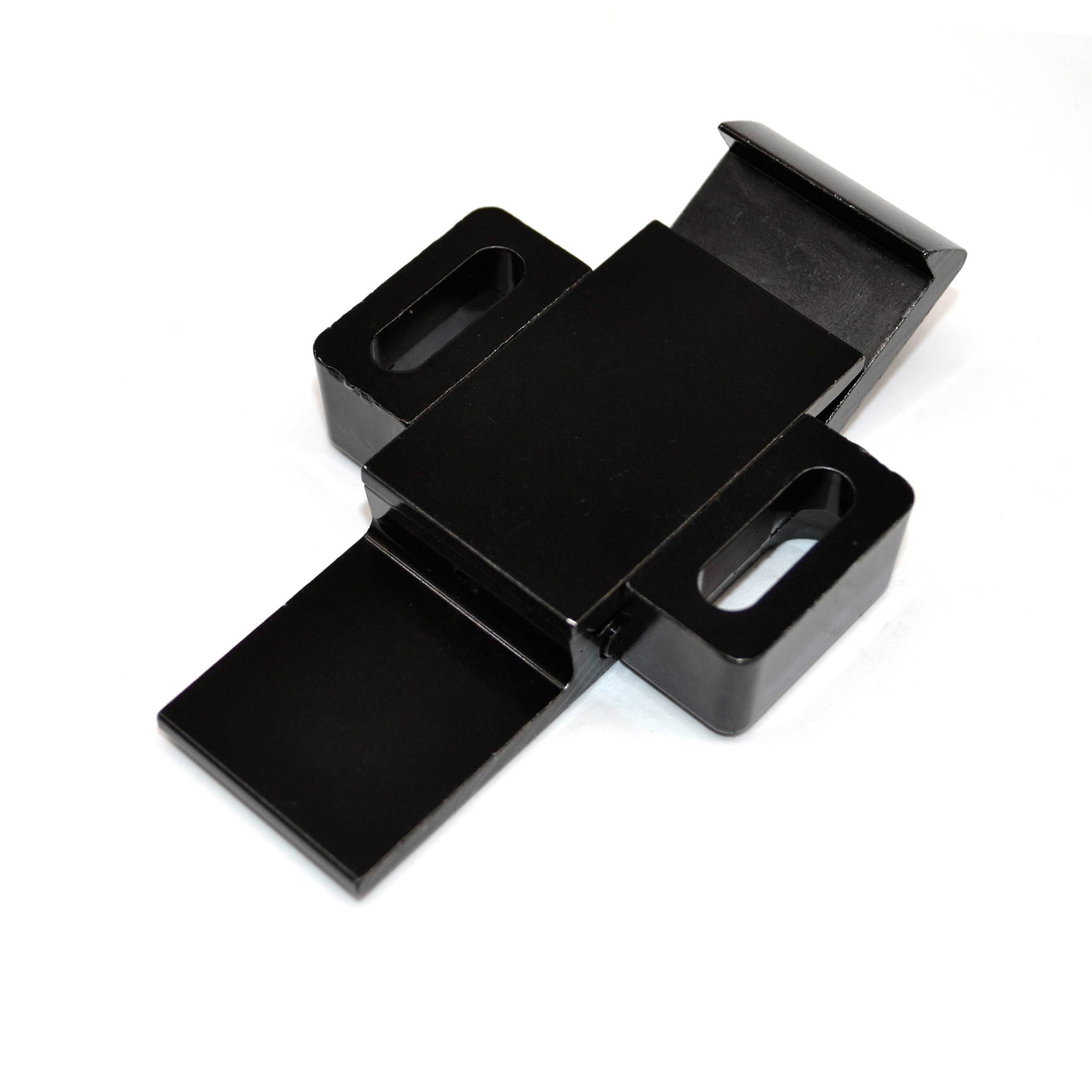

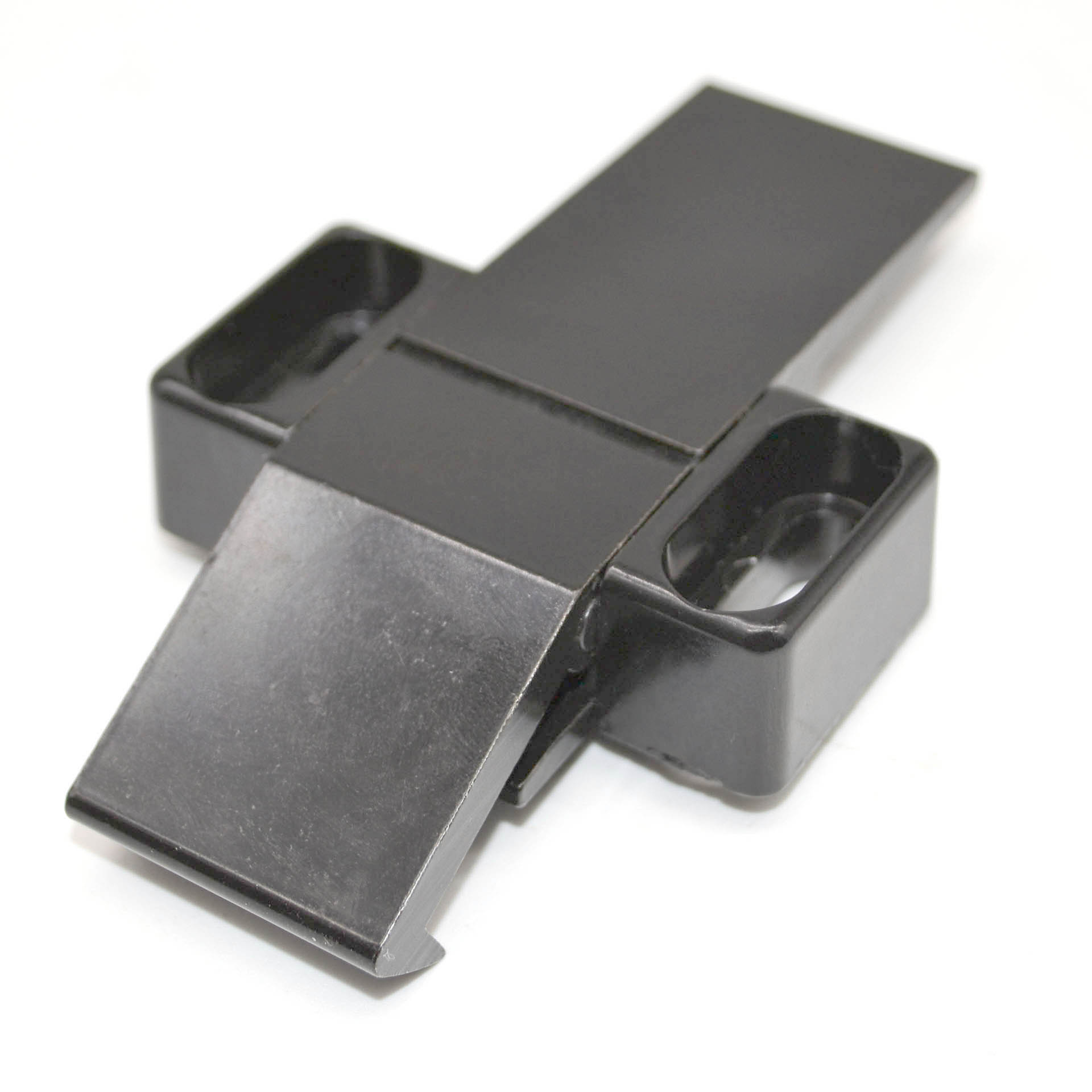

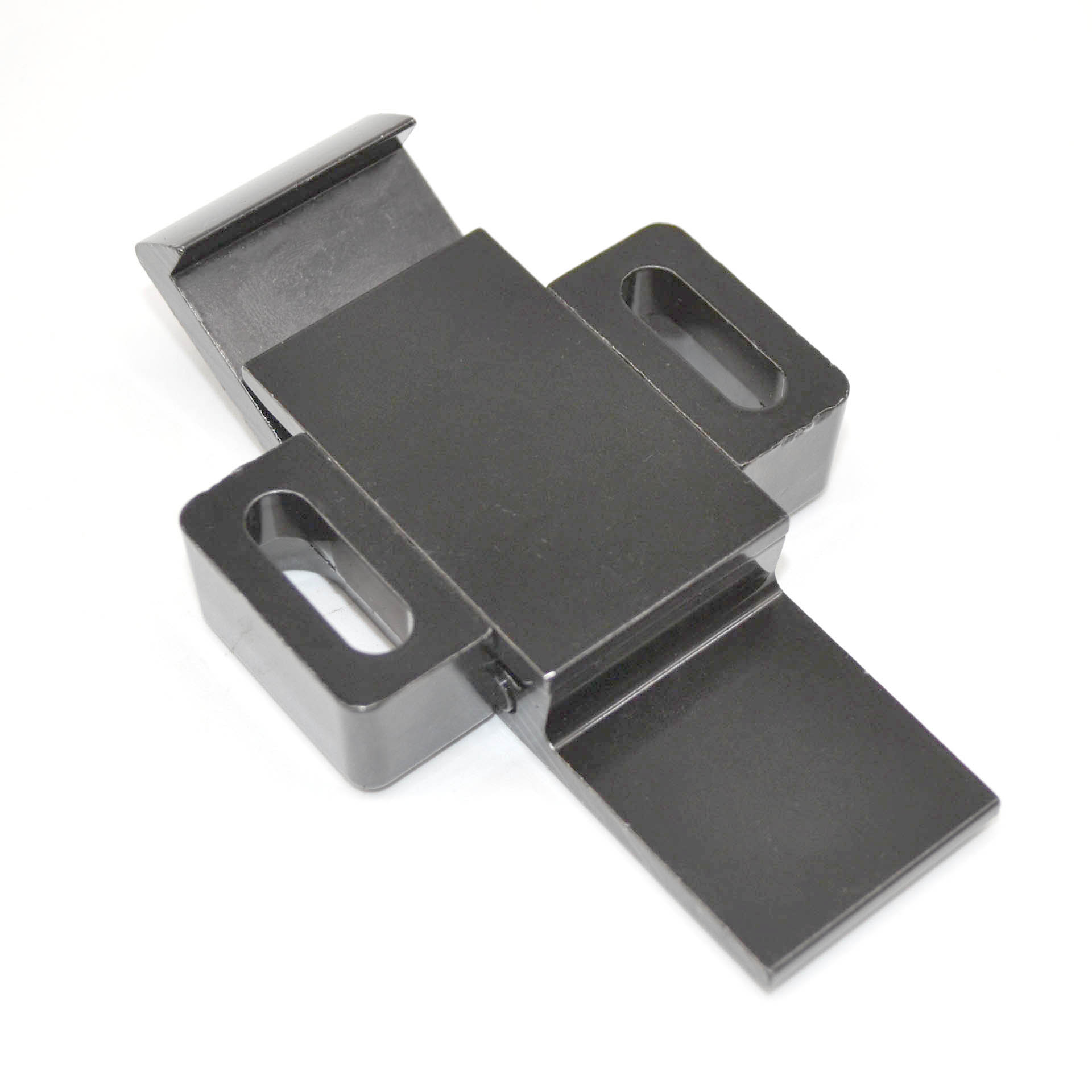

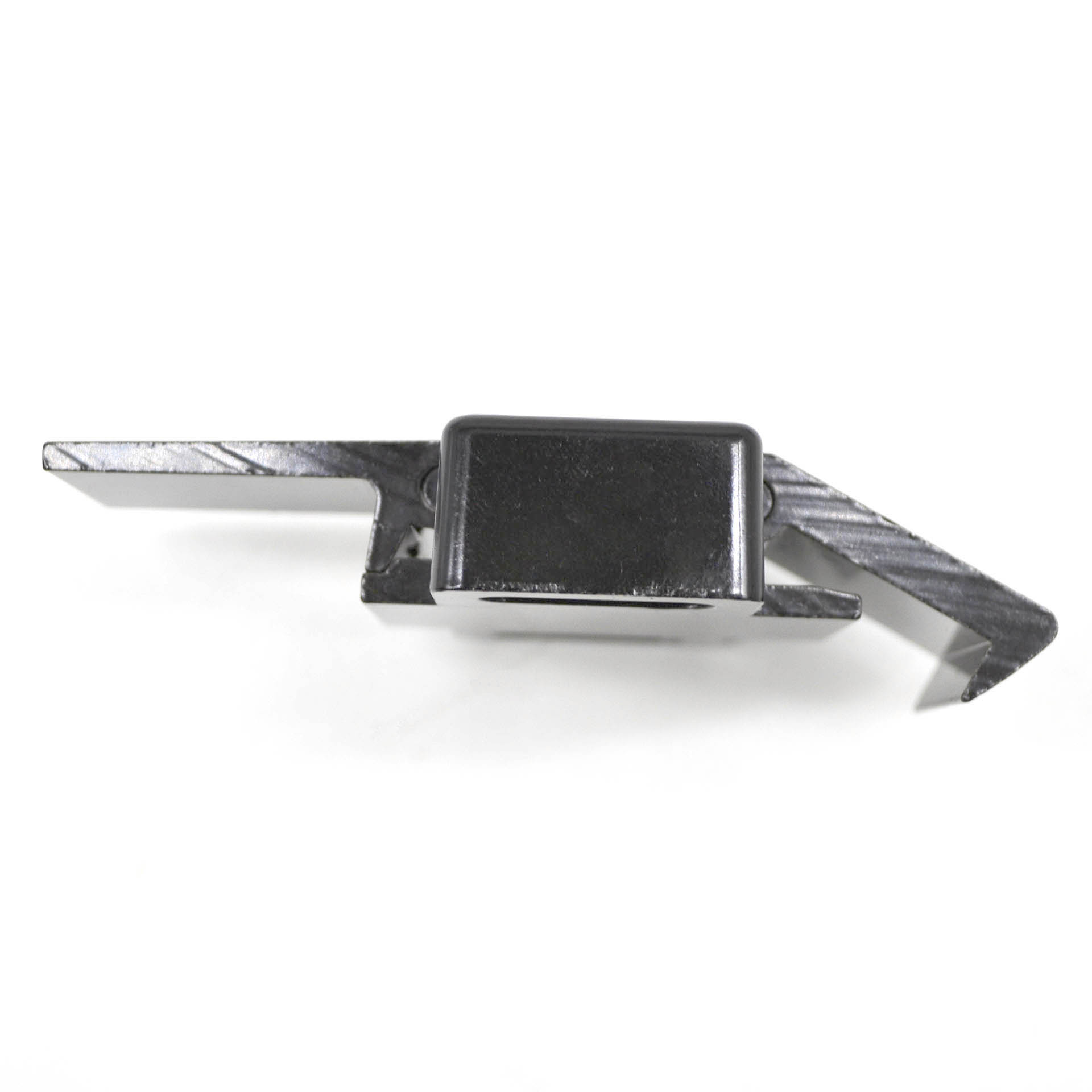

Механическая дверная защелка для фиксации дверцы или створки в закрытом состоянии.
Загрузить:
- 3D модель (395.1700А.01.step)

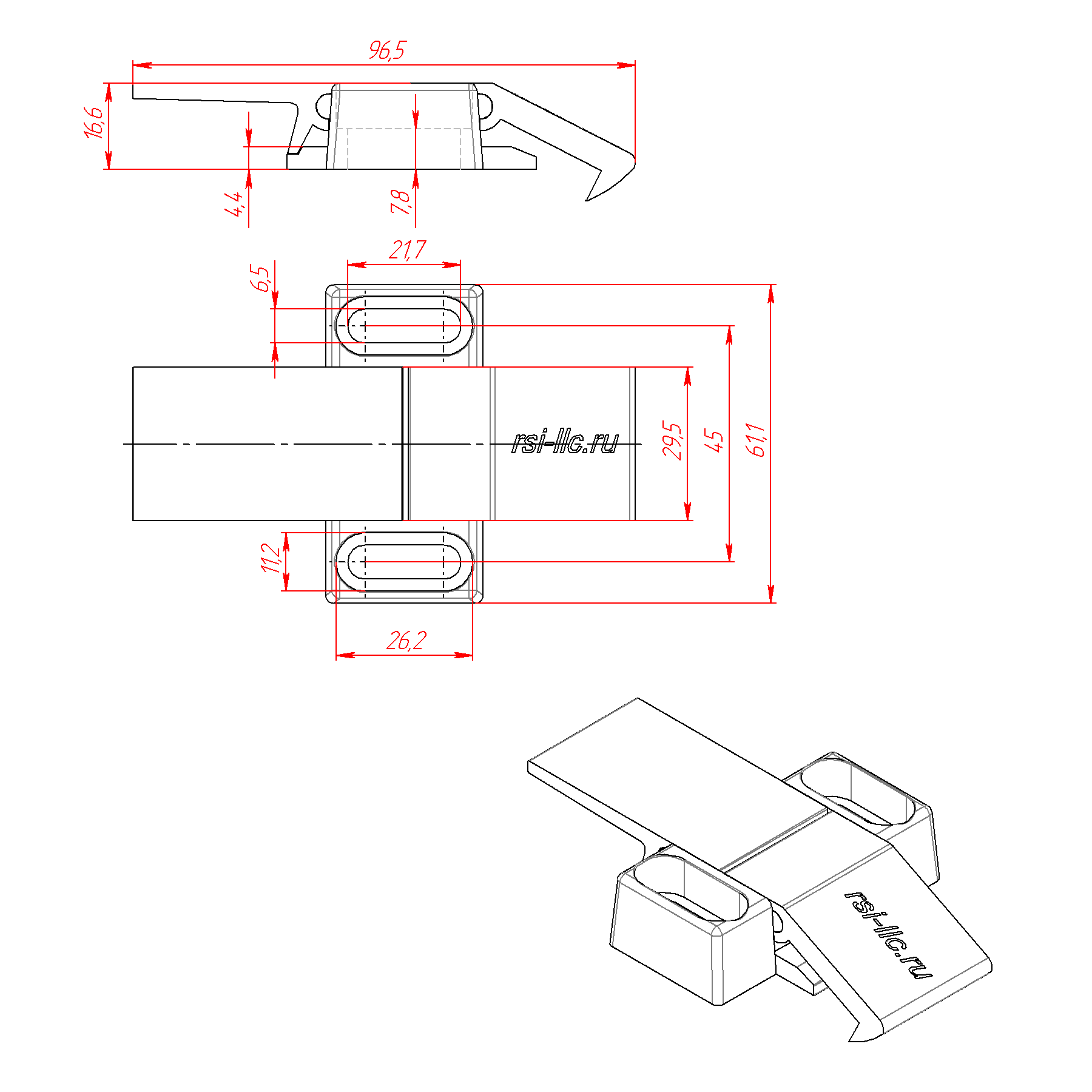

- Чертёж (395.1700А.01.pdf)

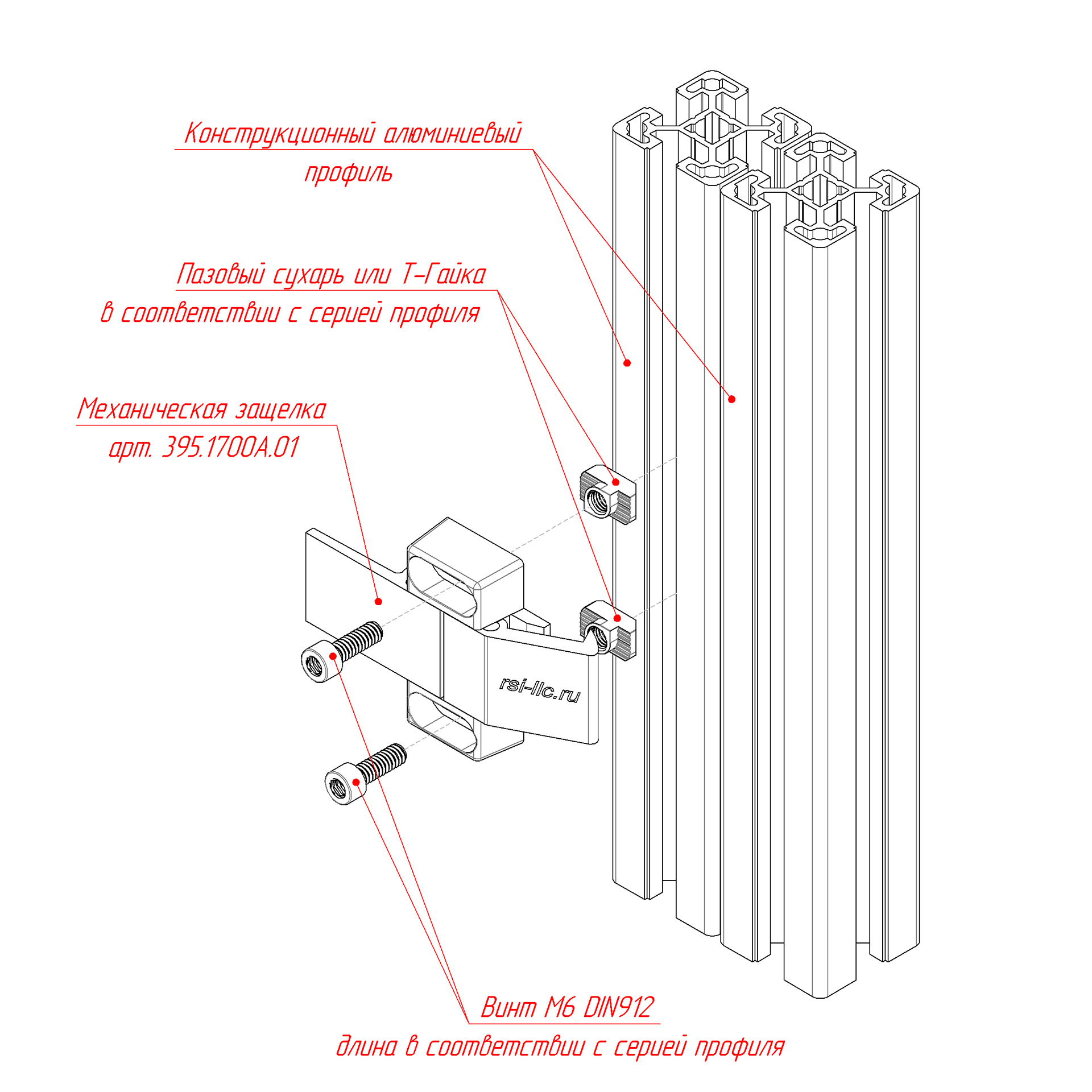

Не забудьте купить комплект крепежа замка с защелкой арт. 395.1700А.01:

При использовании профилей серии
30:

Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый, паз 8 серия 30, М8, арт 5068 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый закладной с фиксатором, паз 8 серия 30, М8, арт 2A12.A41A.01 - 2 шт.
    - или Винт М8х16 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый алюминиевый, паз 8 серия 30, М8, арт 5068AL - 2 шт.
    - или Винт М6х16 (ISO7380 или DIN912)  - 2 шт. + Т-Гайка, паз 8, М6, серия 30 арт 5006 - 2 шт.

При использовании профилей серии 40 (с пазом 8 мм):

Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый, паз 8 серия 40, М8, арт 5071 - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый с пружинкой, паз 8 серия 40, М8, арт 5260 - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый алюминиевый, паз 8 серия 40, М8, арт 5071AL - 2 шт.
    - или Винт М6х20 (ISO7380 или DIN912)  - 2 шт. + Т-Гайка, паз 8, М6, серия 40 арт 5011 - 2 шт.

При использовании профилей серии 40 (с пазом 10 мм):

Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый, паз 10, М8, арт 5074 - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Т-Гайка, паз 10, М8, арт 5018 - 2 шт.

При использовании профилей серии 45 и 50:

Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый, паз 10, М8, арт 5074 - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый с прижимным шариком, паз 10, М8, арт 5061 - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Сухарь пазовый алюминиевый, паз 10, М8, арт 5074AL - 2 шт.
    - или Винт М8х20 (ISO7380 или DIN912)  - 2 шт. + Т-Гайка, паз 10, М8, арт 5018 - 2 шт.

Механическая защелка 395.1700A.01395.1700A.01 защелка механическая395.1700A.01 защелка для конструкционных профилей

Характеристики

Артикул:
395.1700A.01
Материал:
Алюминий
Тип сырья:
Первичное
Вес, кг:
0,09
Цвет:
Черный
