395.00 руб.
RSI

Цена за 1 шт.

Количество

Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

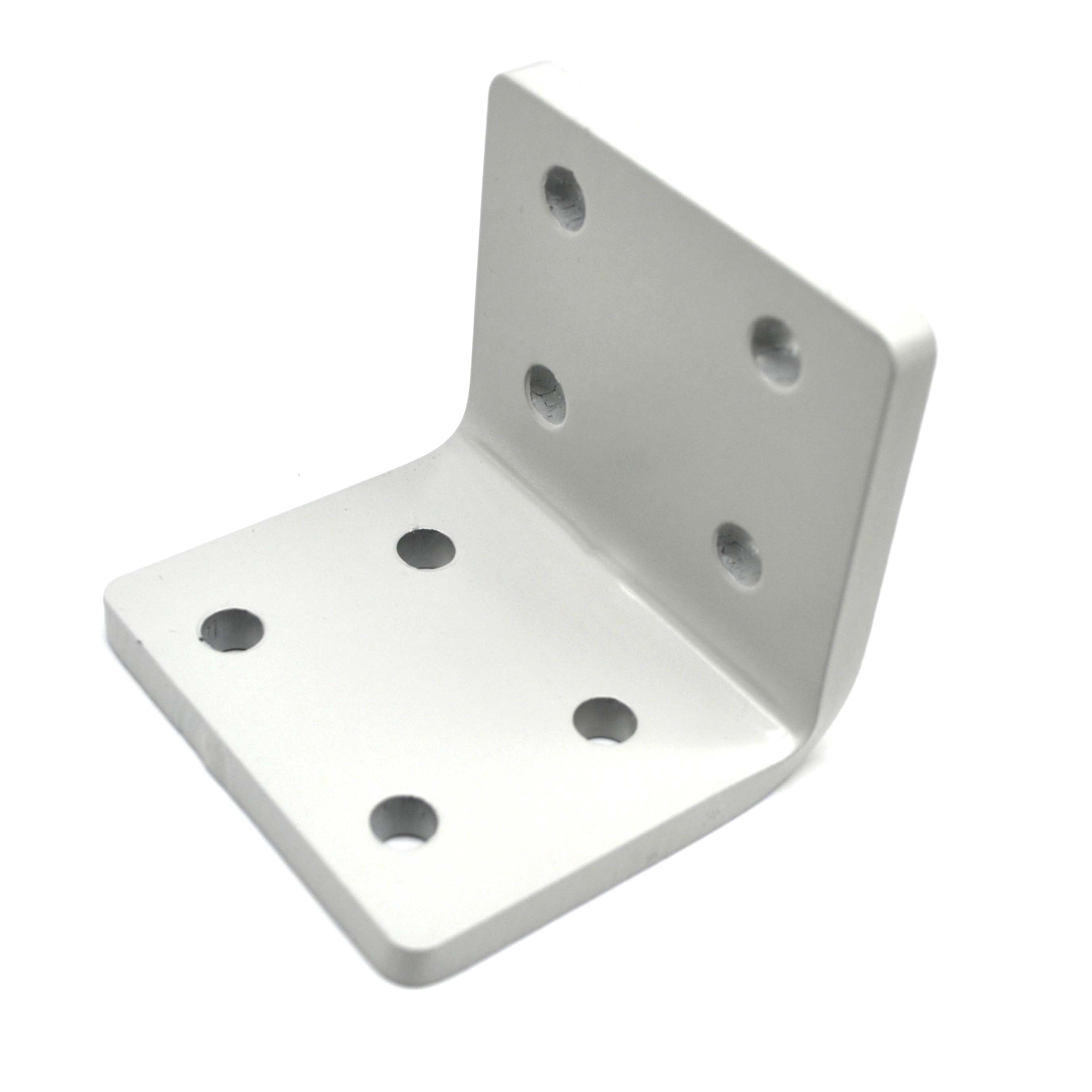

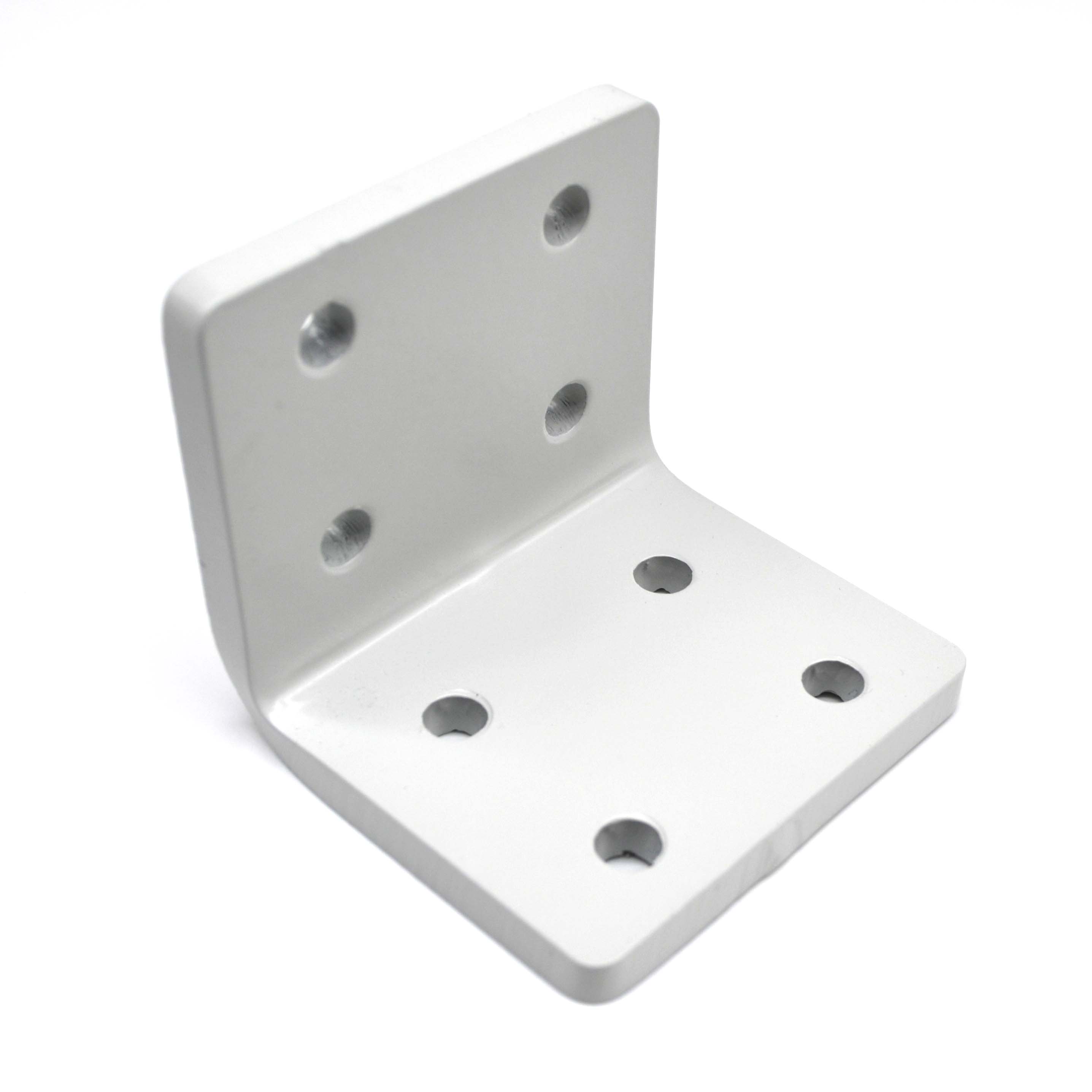

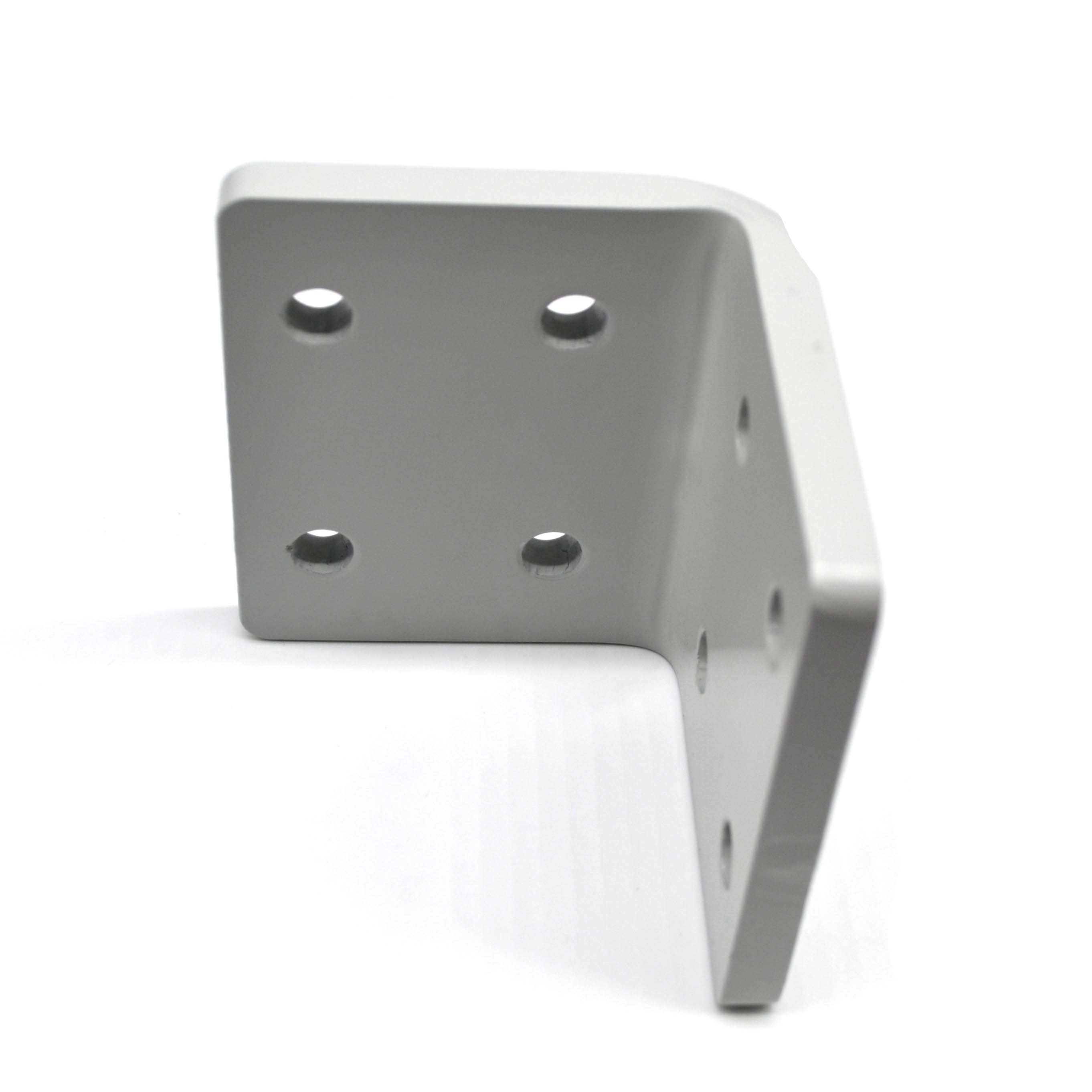

Стальной угловой соединитель 80х90 мм усиленный
Совместим со всеми алюминиевыми профилями серии 45 с пазом 10 мм


Загрузить:

- 3D - Уголок арт.8310S (80х90) (8310S.STEP)

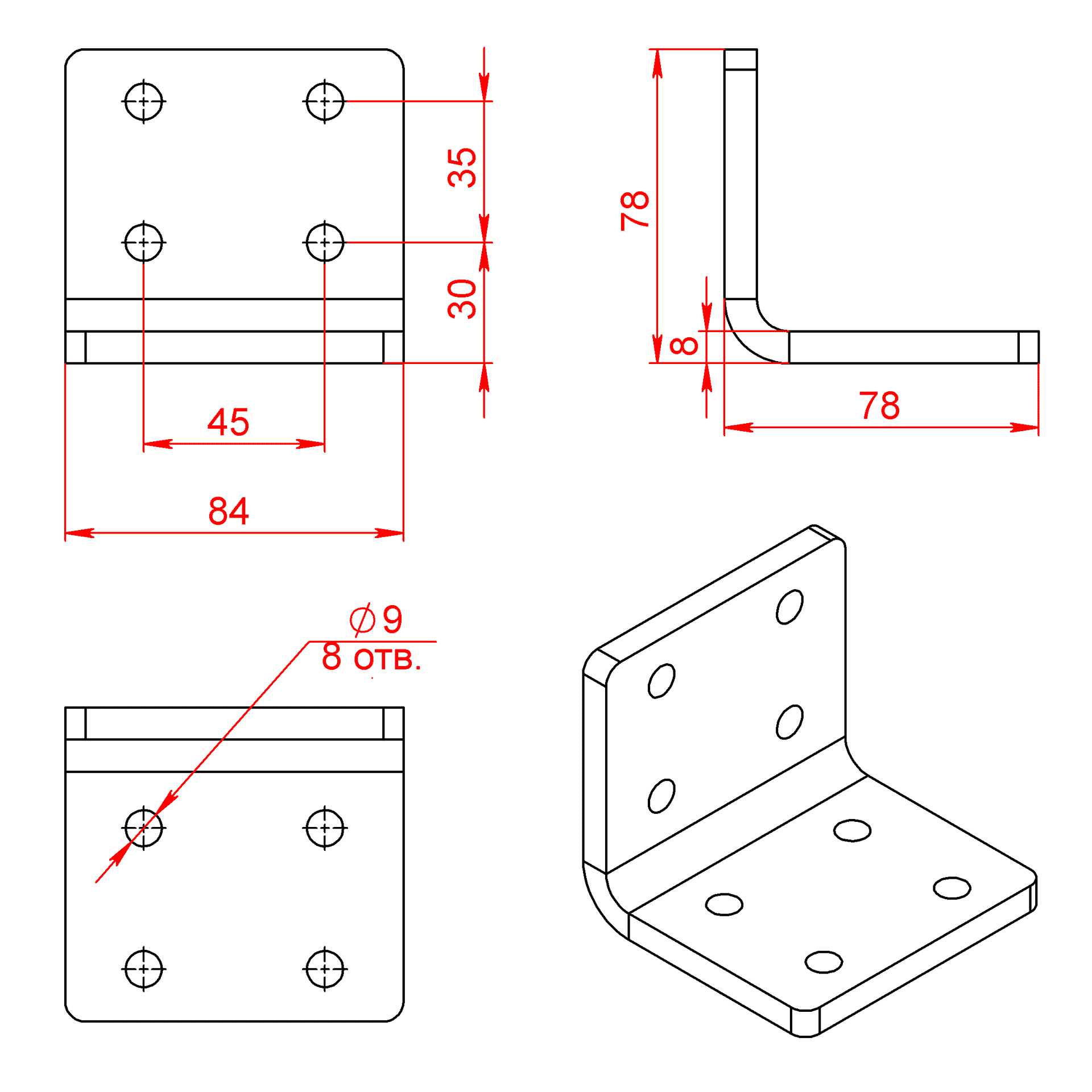

- Чертеж -  Уголок арт.8310S (80х90) (8310S.PDF)

Не забудьте купить комплект крепежа к угловому соединителю 80х90 арт. 8310s:

Вариант 1
1. Т-болт M8x20 паз 10 мм, арт. 5030 - 8 шт.
2. Гайка с фланцем М8 DIN6923  - 8 шт.

Вариант 2
1. Сухарь М8 паз 10 мм арт. 5074 - 8 шт. | или Закладой сухарь М8 арт.  2A11.A41A.01  - 8 шт.
2. Винт M8x20 ISO7380 - 8 шт.
3. Шайба DIN 125 M8 - 8 шт.

Характеристики

Артикул:
8310s
Профили:
45х45, 45х90, 45х180, 90х90
Ширина паза, мм:
10
Материал:
Сталь 8 мм + Порошковая покраска
Вес, кг:
0,710
Цвет:
Серый
