4 950.00 руб. от 1 м.
( -3 % )
4 801.50 РУБ.
от 3 м.
( -4 % )
4 752.00 РУБ.
от 10 м.
( -5 % )
4 702.50 РУБ.
от 15 м.
( -8 % )
4 554.00 РУБ.
от 25 м.
( -10 % )
4 455.00 РУБ.
от 50 м.
( -12 % )
4 356.00 РУБ.
от 125 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 5040 мм
Цена реза: 80 руб.


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Отрезать можем в любой размер, но продается профиль кратно 1 метру.


Загрузить:

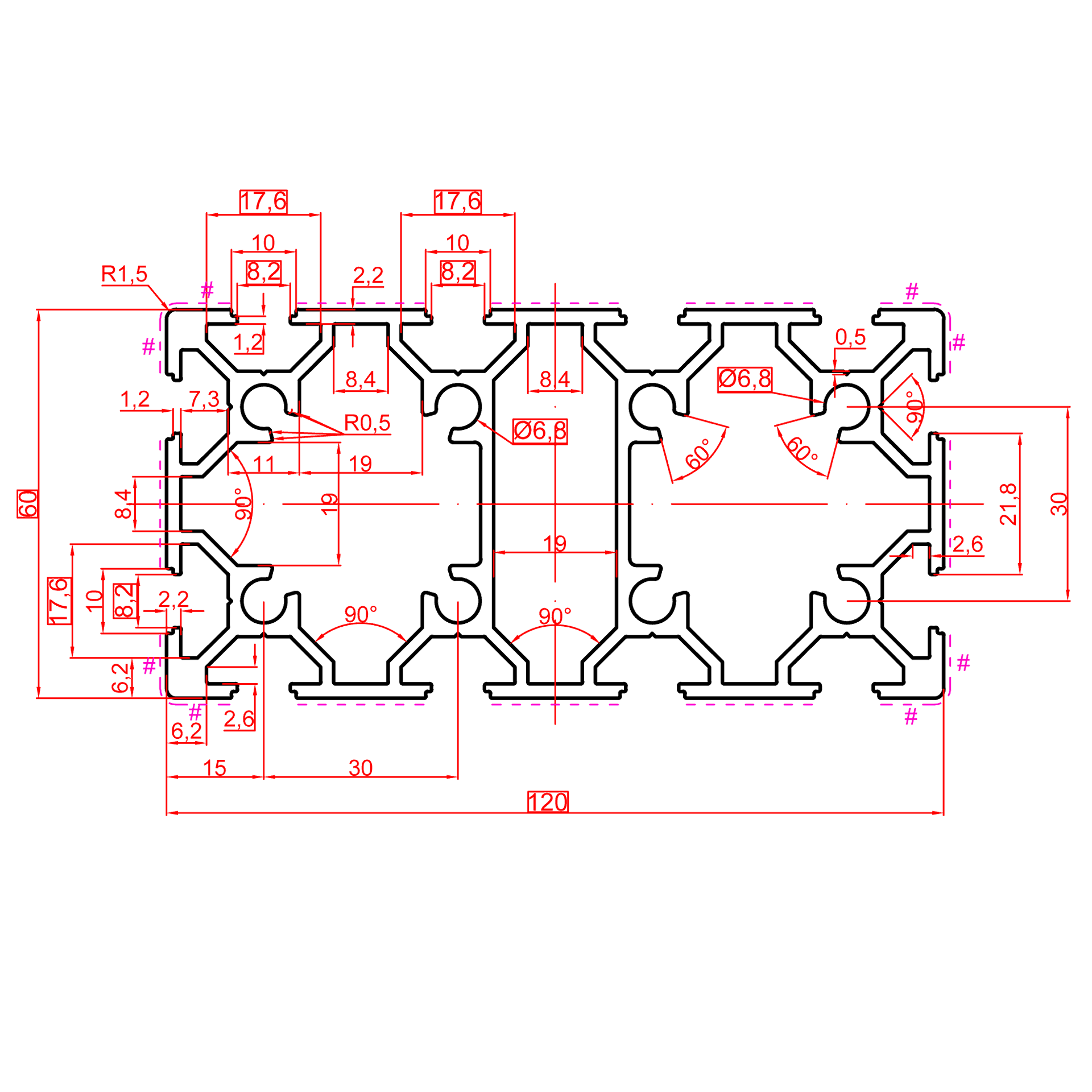

- Чертеж (OB-60120B.dxf)
- 3D модель (OB-60120B.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
OB-60120B
Длина профиля(макс), мм:
5040
Дробеструйная обработка:
Есть
Профили:
60х60, 60х120
Ширина паза, мм:
8
Аналог Item:
0.0.419.10 / 0.0.419.05
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
4.25
Площадь сечения, см2:
16.32
Момент инерции, Ix(см4):
70,5
Момент инерции, Iy(см4):
239,5
Момент сопротивления, WX (см3):
23,5
Момент сопротивления, WY (см3):
39.91
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-60120B
