5774 | Быстрый соединитель двойной, серия 40 паз 8

5774 | Быстрый соединитель двойной, серия 40 паз 8

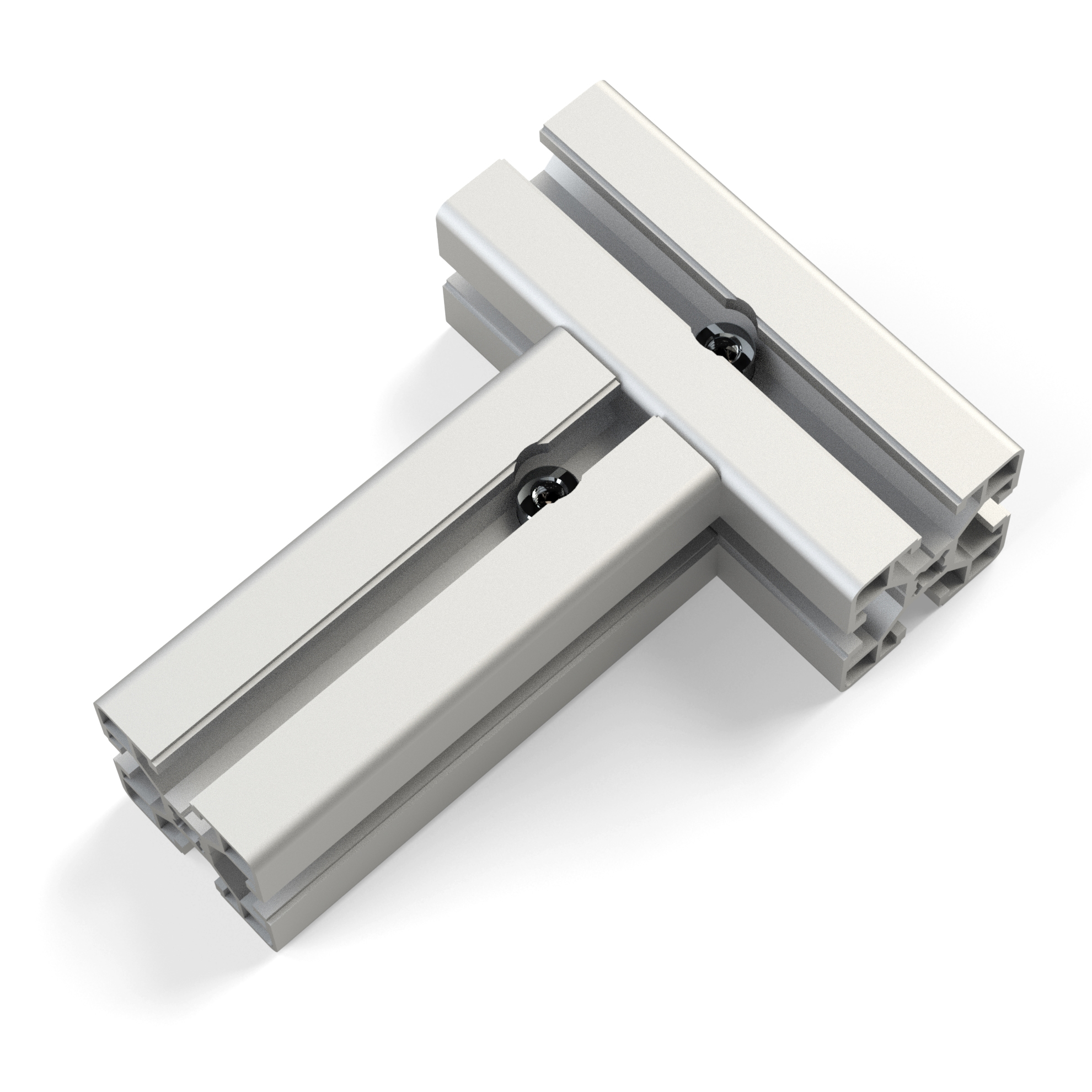

Крепление под прямым углом, профиль 40, паз 8. Быстрый соединитель 5774
Схема монтажа под прямым углом профиля 40 мм с пазом 8 мм

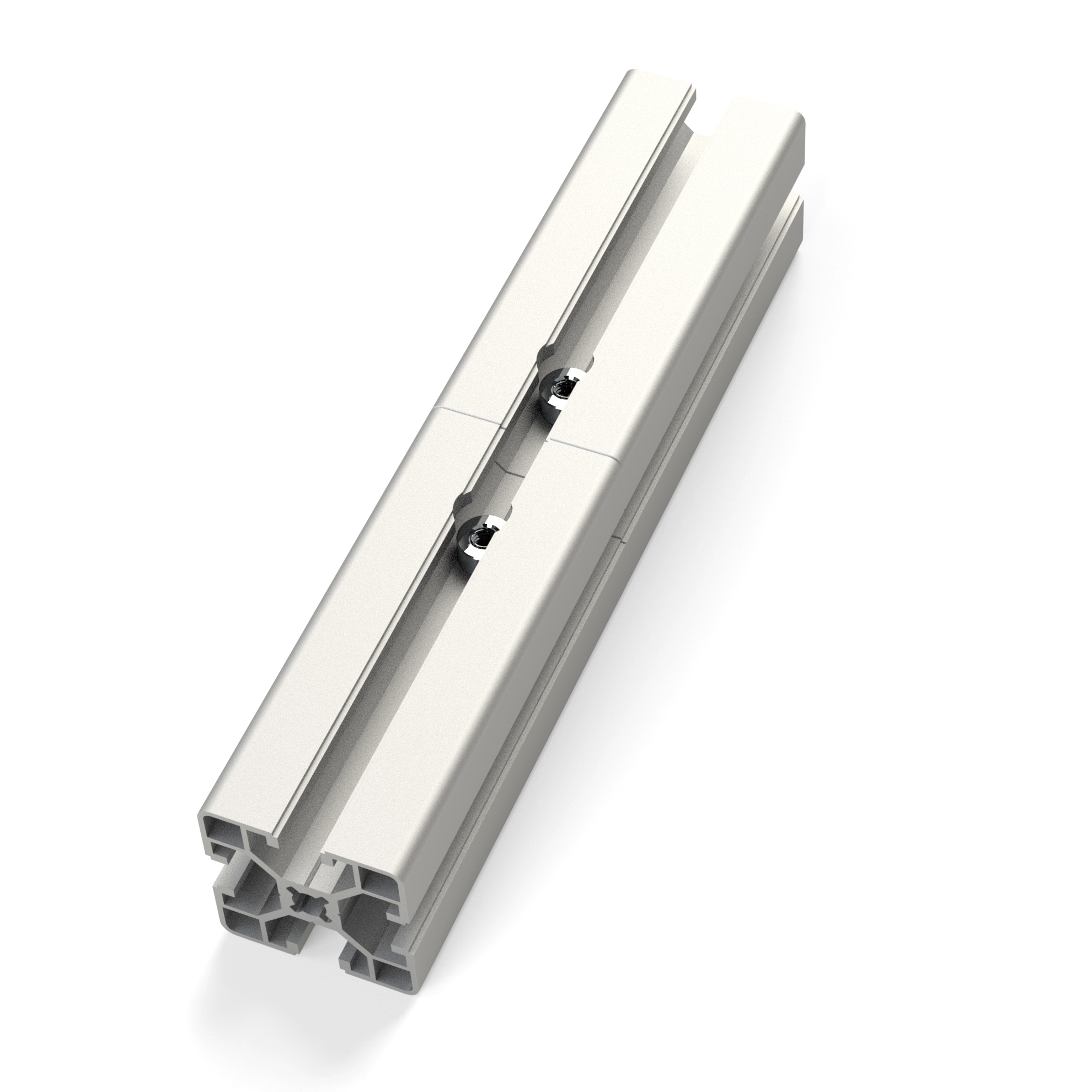

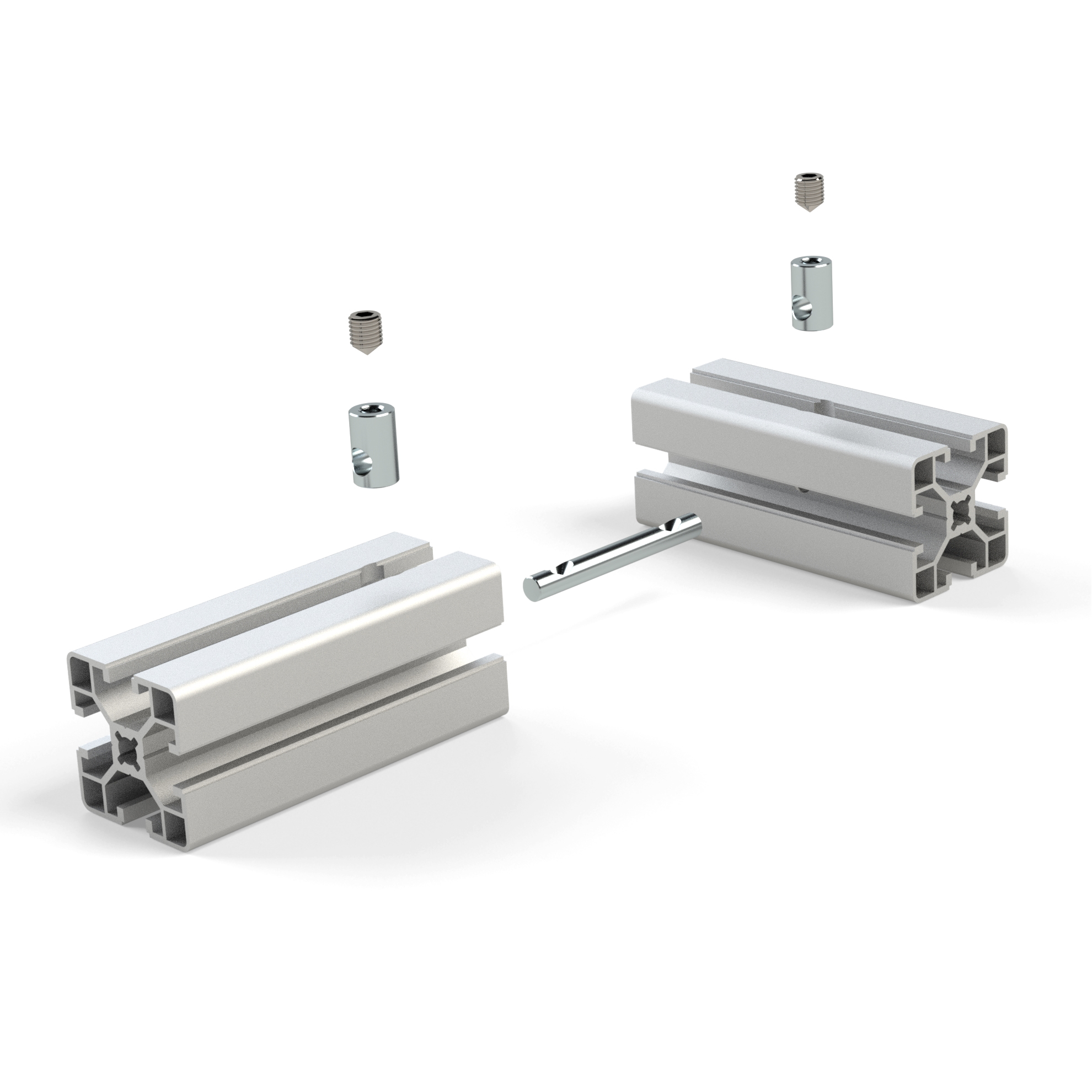

Наращивание профиля 40 с пазом 8 через соединитель 5774

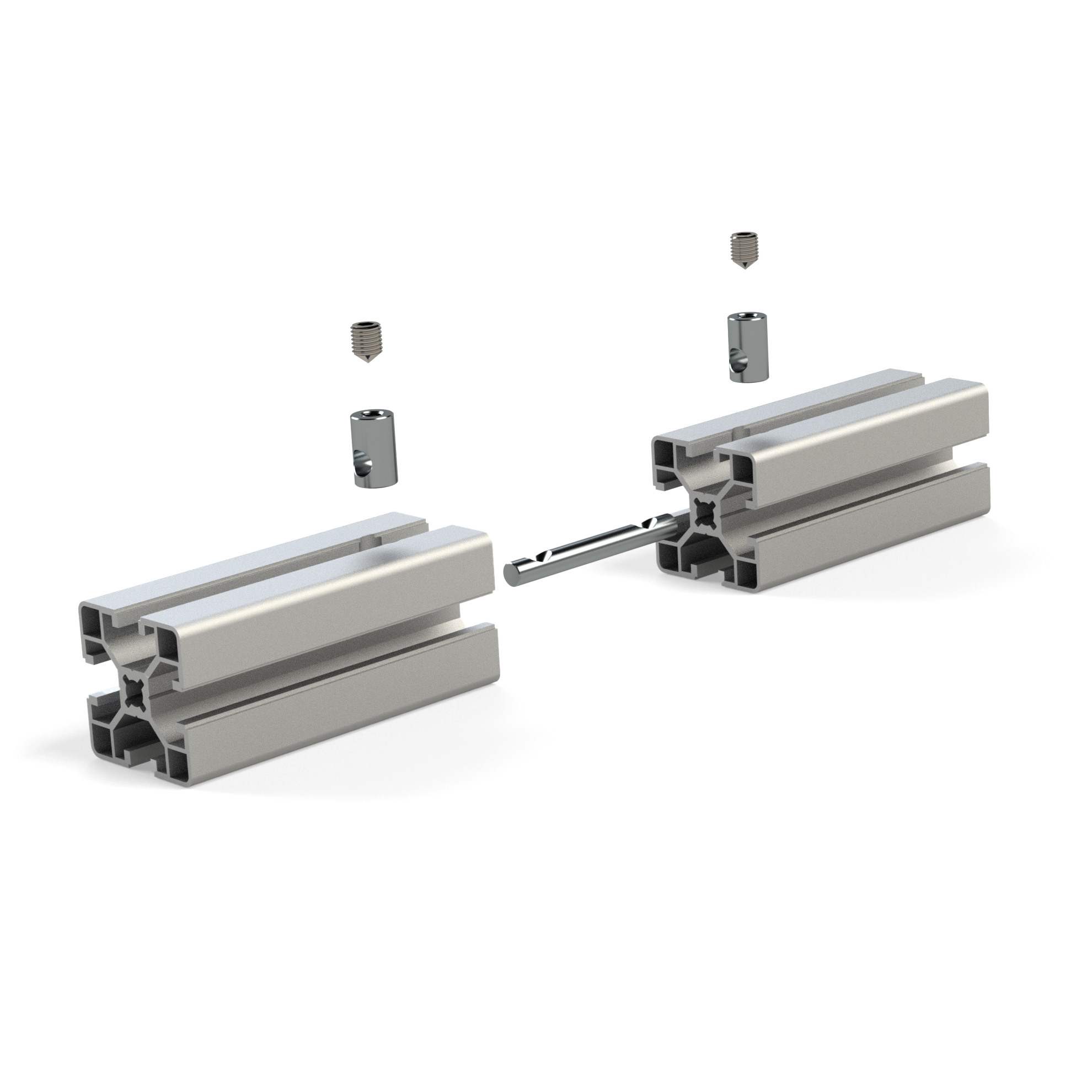

Монтаж Быстрый соединитель двойной, серия 40 паз 8

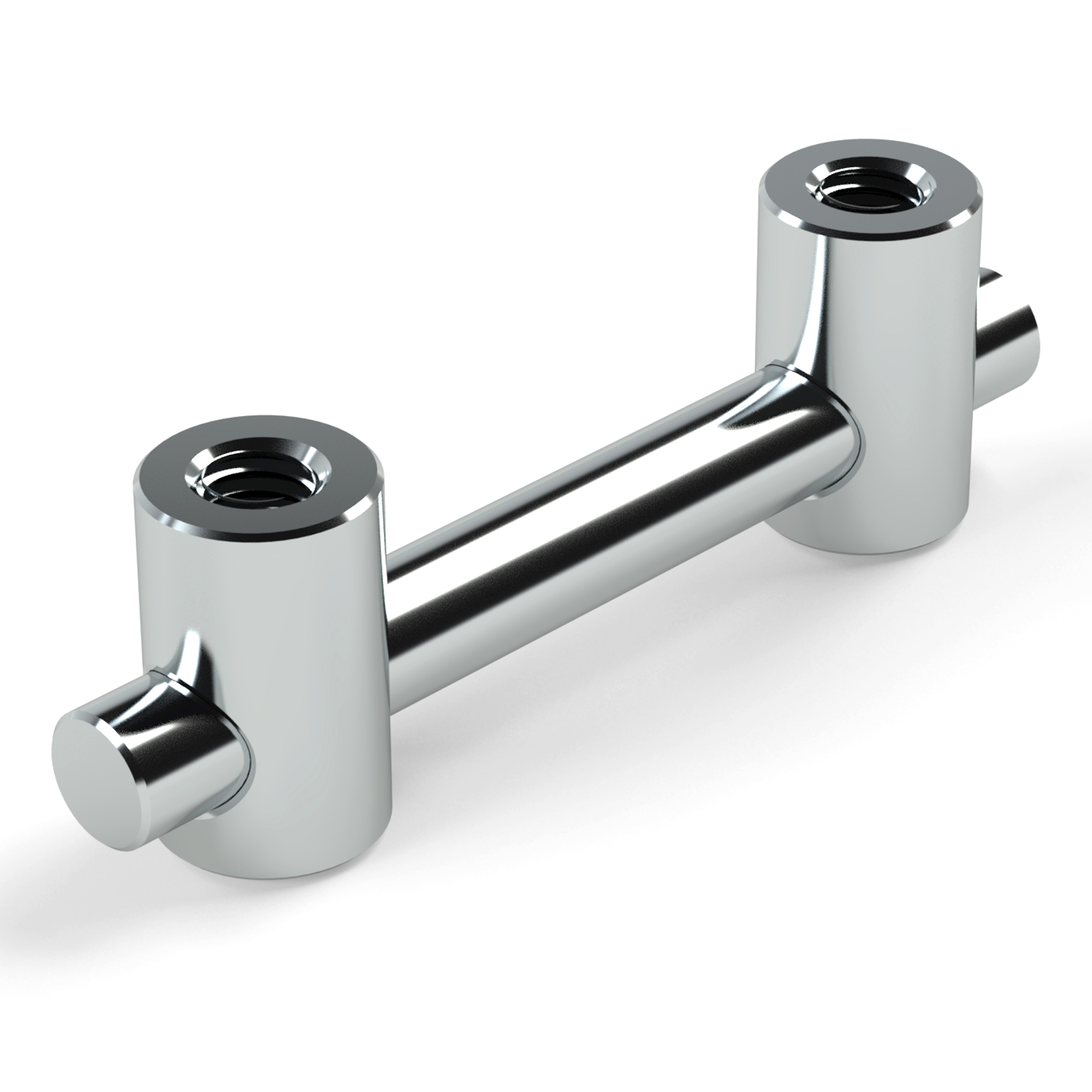

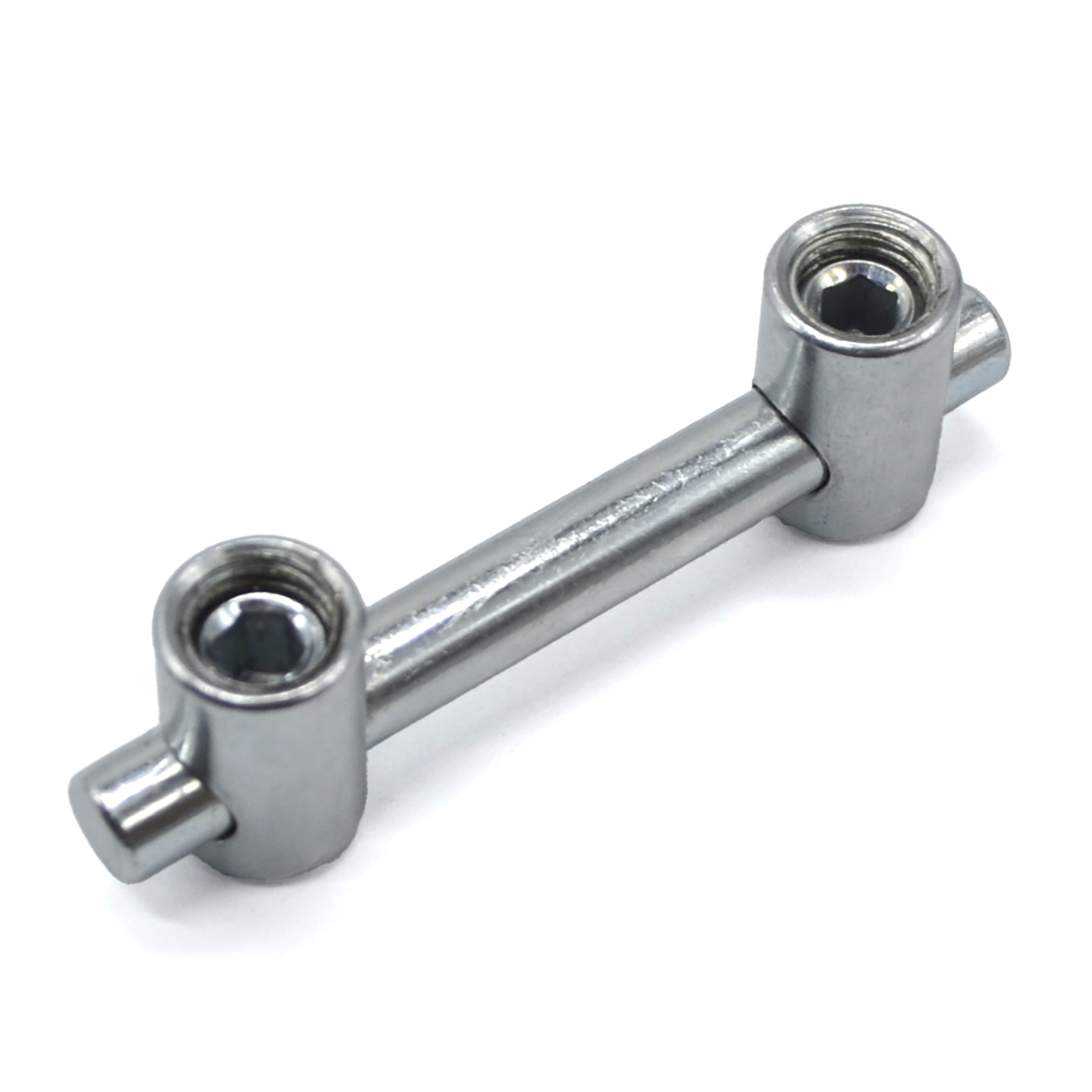

Артикул 5774. Обозначение: Быстрый соединитель двойной, серия 40 паз 8

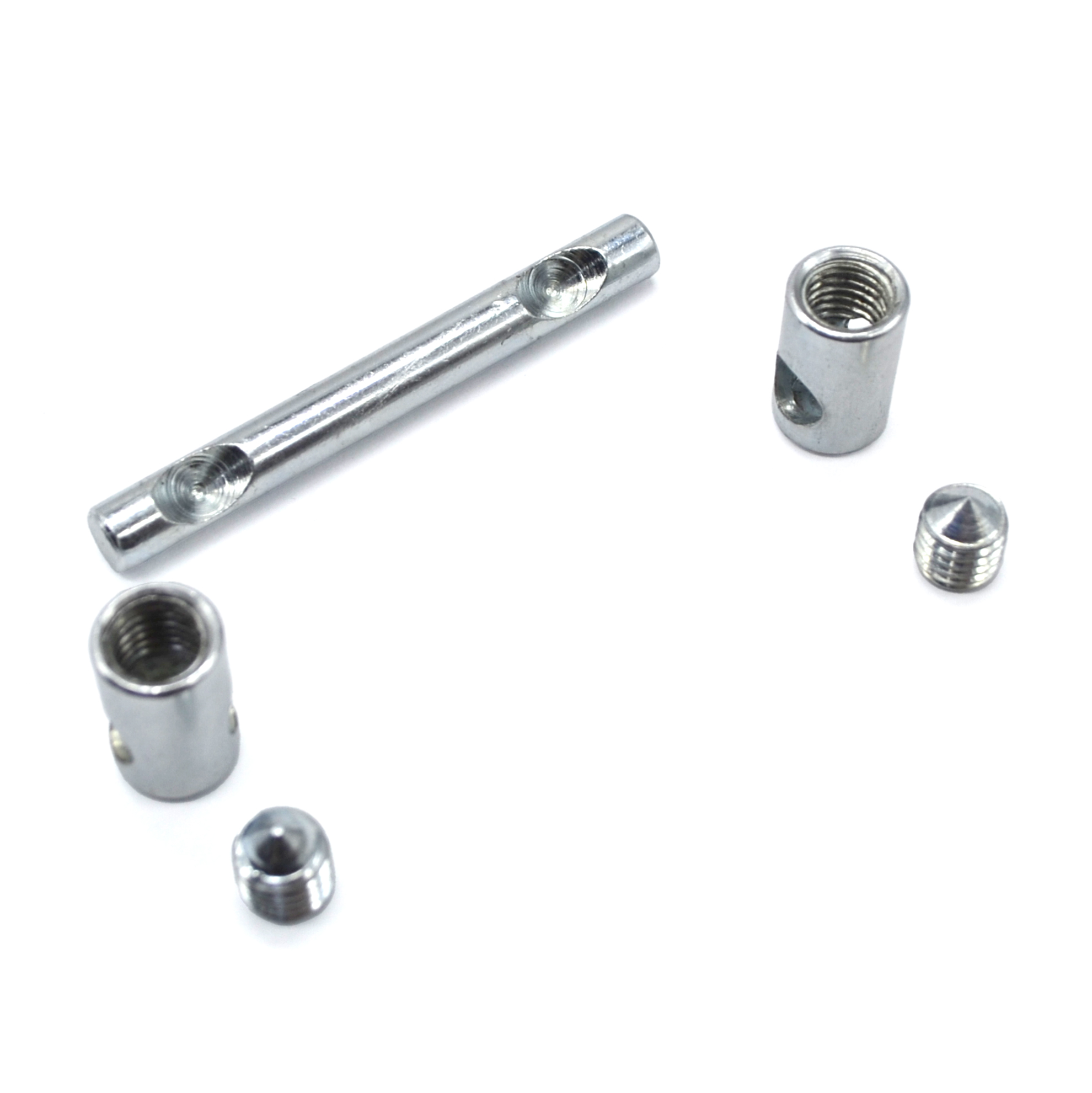

Комплектация Быстрый соединитель 5774

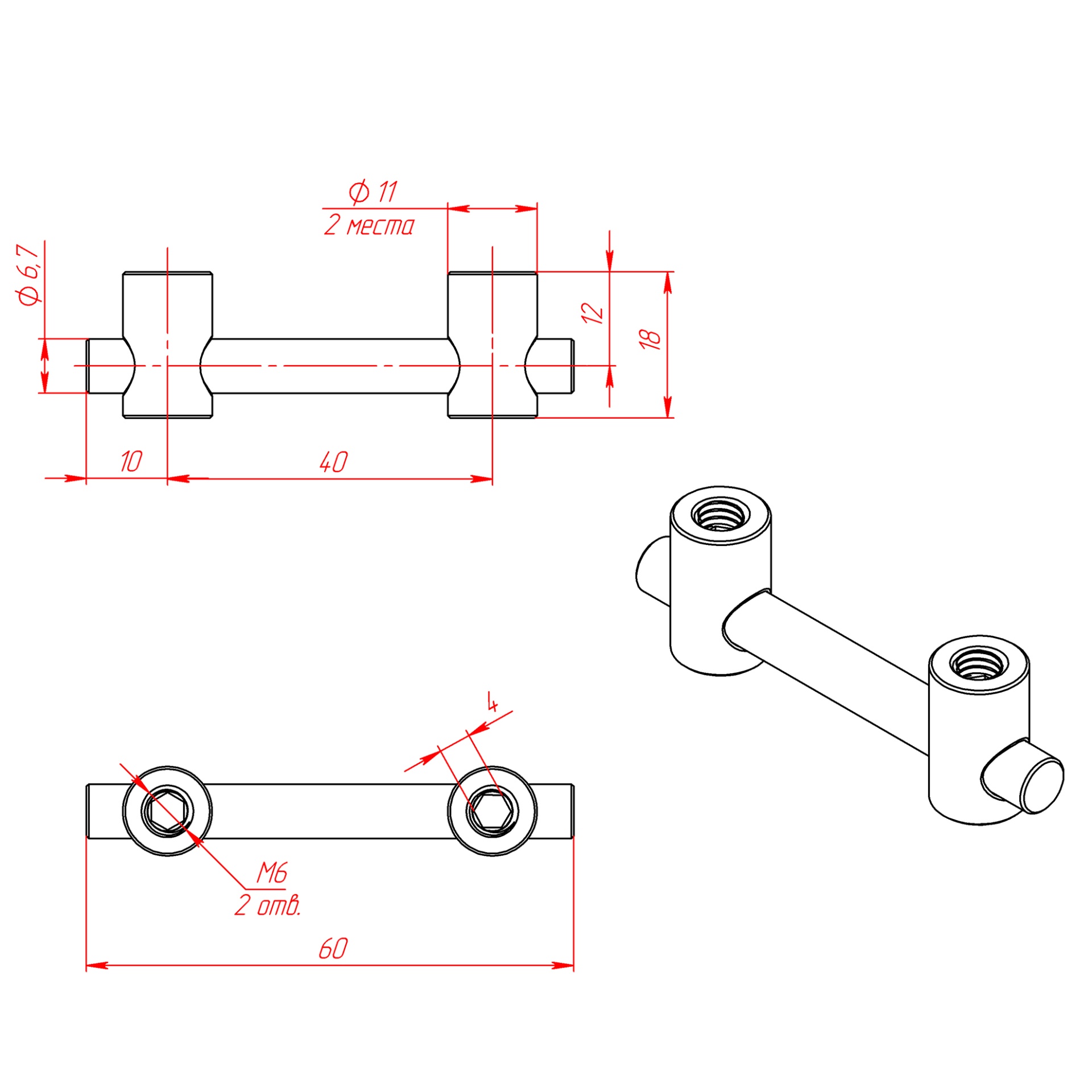

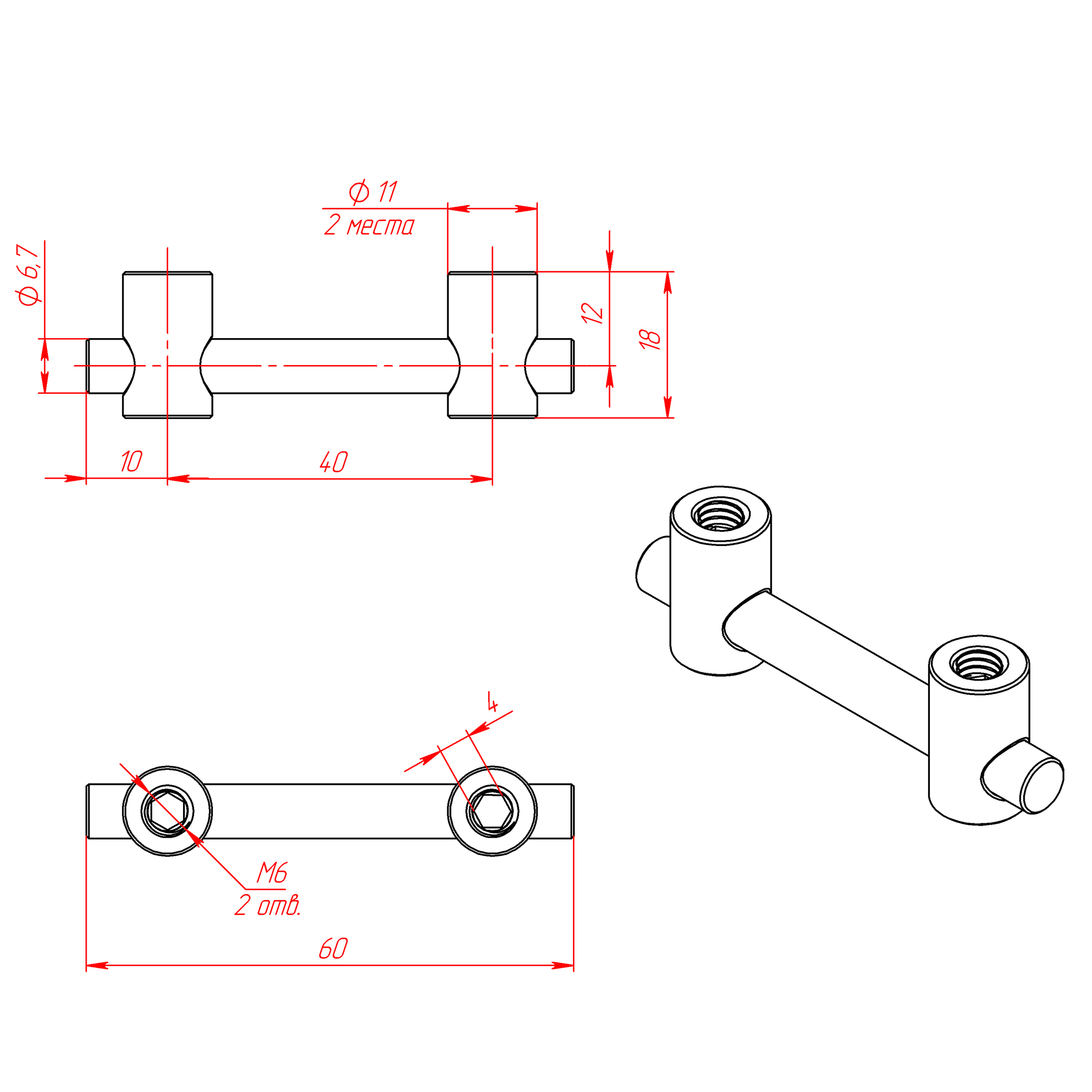

Чертёж Быстрый соединитель двойной, серия 40 паз 8
195.00 руб. от 1 шт
от 10 шт 191.10 ₽ −2%
от 60 шт 187.20 ₽ −4%
от 150 шт 183.30 ₽ −6%
от 275 шт 179.40 ₽ −8%
от 400 шт 175.50 ₽ −10%
от 650 шт 171.60 ₽ −12%
Наличие 5774 | Быстрый соединитель двойной, серия 40 паз 8
На складе 500 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
5774 | Быстрый соединитель двойной, серия 40 паз 8 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
5774 | Быстрый соединитель двойной, серия 40 паз 8 (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
5774 | Быстрый соединитель двойной, серия 40 паз 8 (Чертёж).PDF

Описание

Двойной быстрый соединитель предназначен для оперативного и надежного соединения алюминиевых конструкционных профилей серии 40 с шириной паза 8 мм.

Обеспечивает:

  • продольное наращивание профиля (параллельно друг другу);
  • перпендикулярное соединение под углом 90°.

Совместимость

  • Профили: серия 40 (паз 8 мм).
  • Применим к типовым сечениям линейки 40 (например, 40×40, 40×80 и др., при условии паза 8 мм).

Характеристики

Артикул:
 5774
Серия профилей:
 с пазом 8 мм, серия 40
Ширина паза, мм:
 8
Материал:
 Сталь оцинкованная
Вес, кг:
 0,03
Цвет:
 Цинк
