K40-S10 | Кондуктор, серия 40 паз 10 мм, (D10. D17)

К40-S10 | Кондуктор, серия 40 паз 10 мм, (D10. D17)

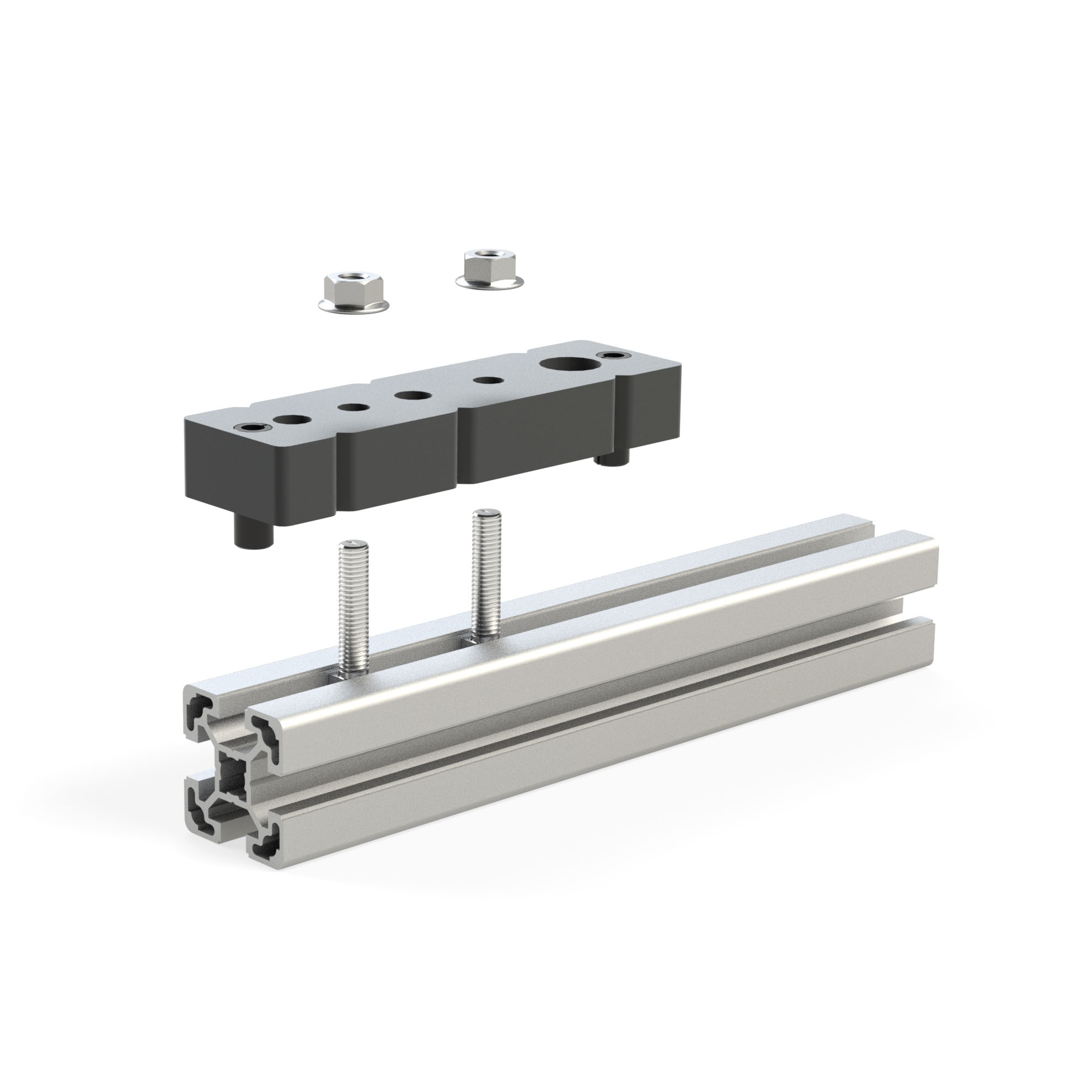

Крепление к профилю кондуктора для сверления К40-S10

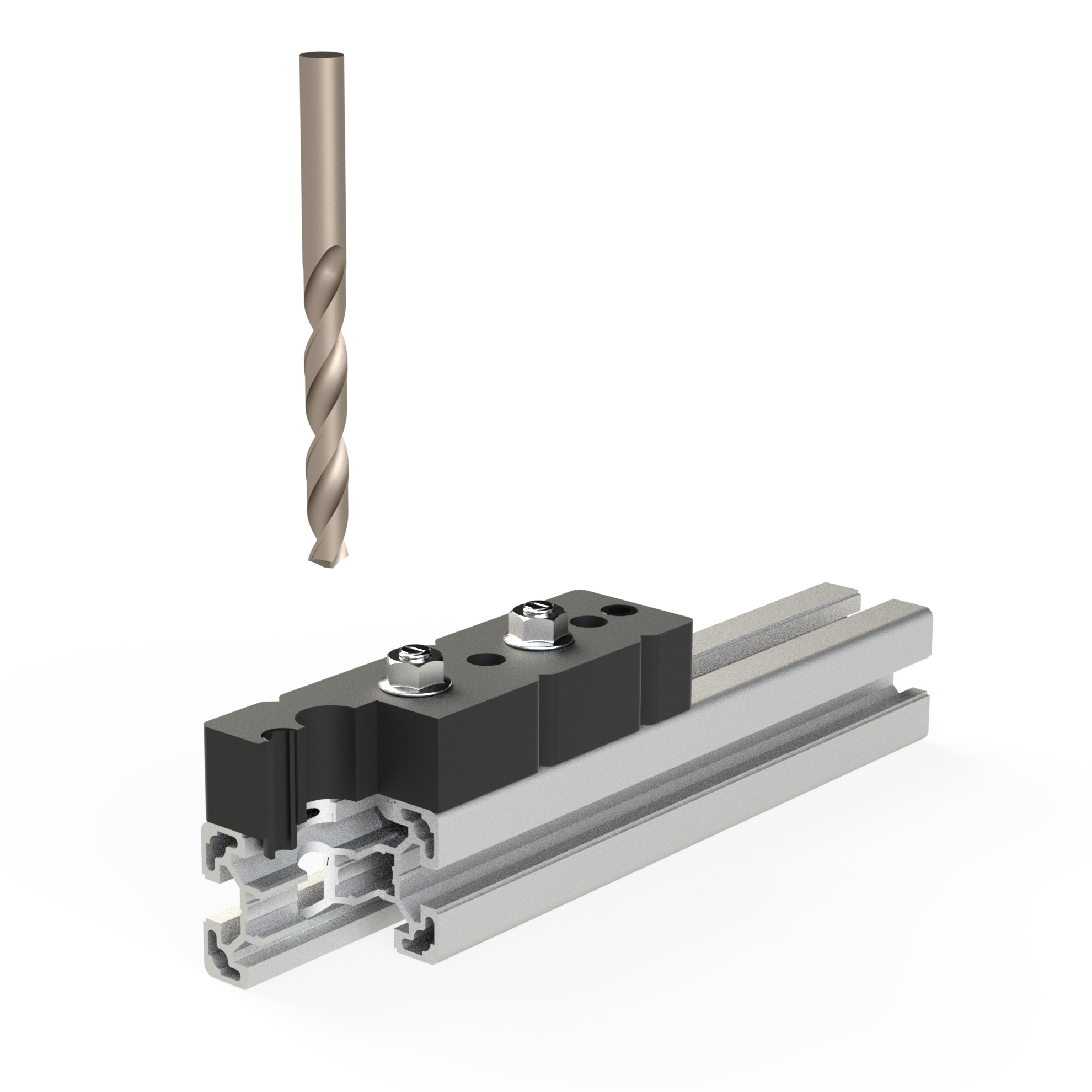

Сверление отверстия для углового соединителя через кондуктор для сверления

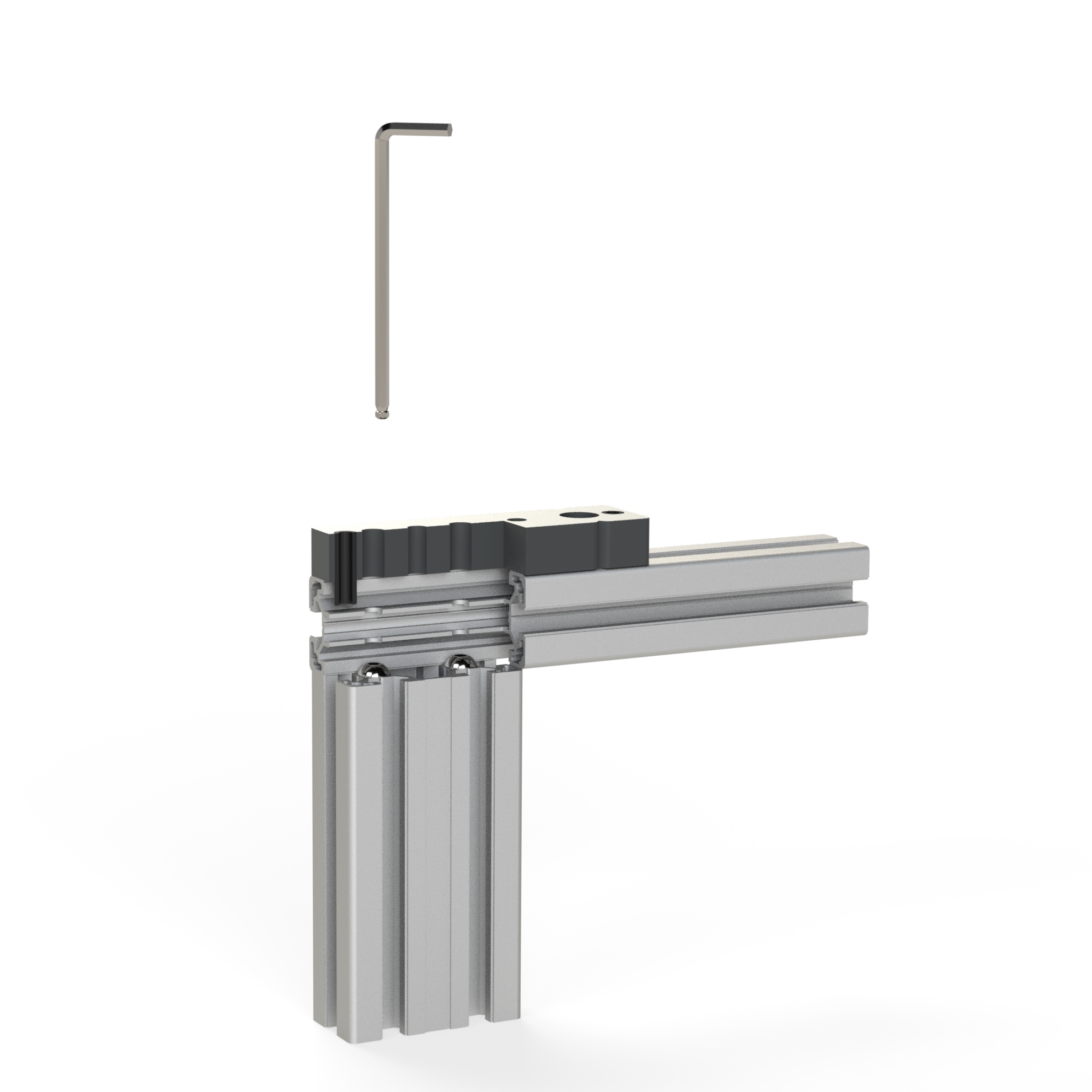

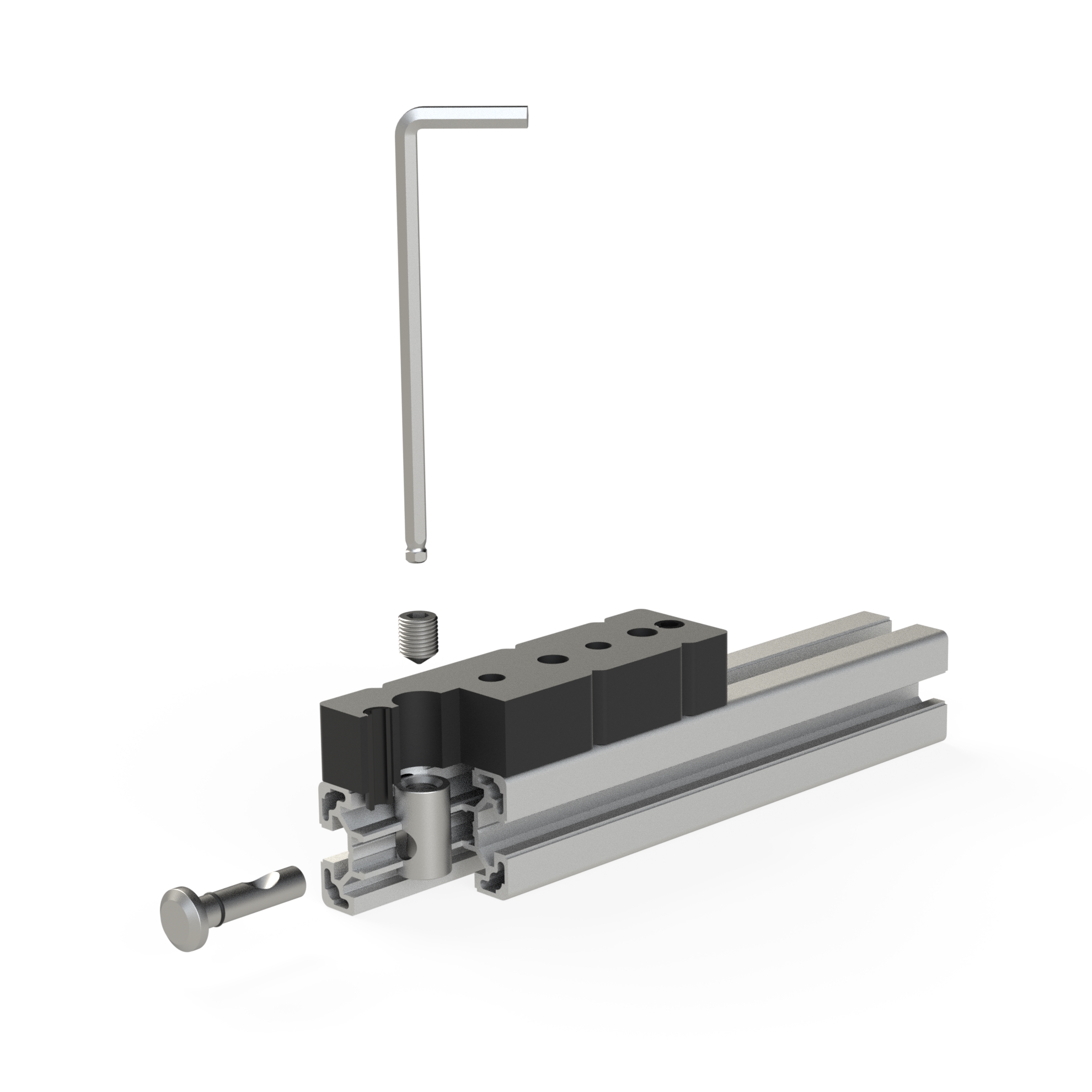

крепление углового соединителя к профилю 40 с пазом 10 при помощи кондуктора К40-S10
Артикул К40-S10, Кондуктор для сверления, серия 40 паз 10 мм

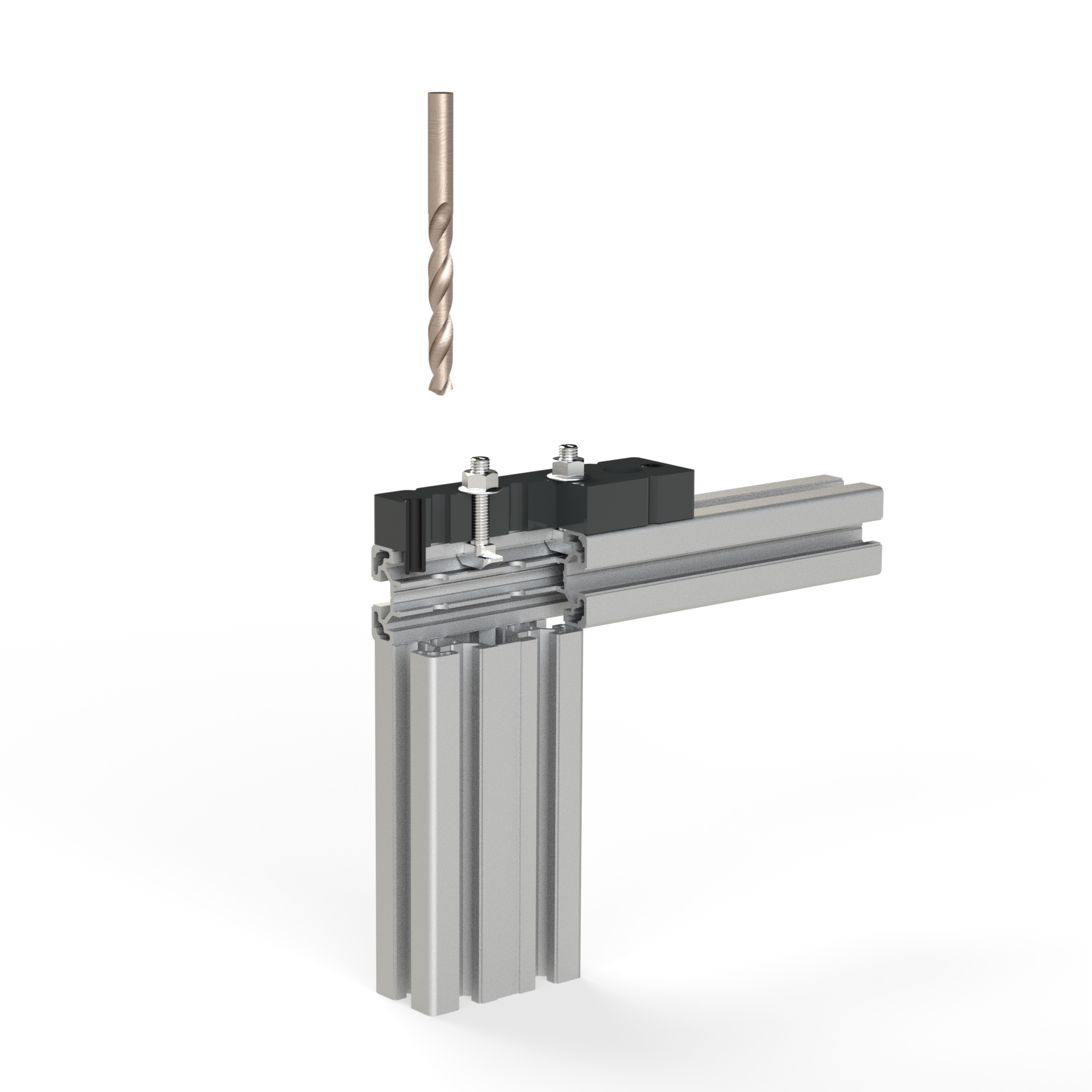

Сверление отверстий в кондукторе для сверления К40-S10под винтовое соединение

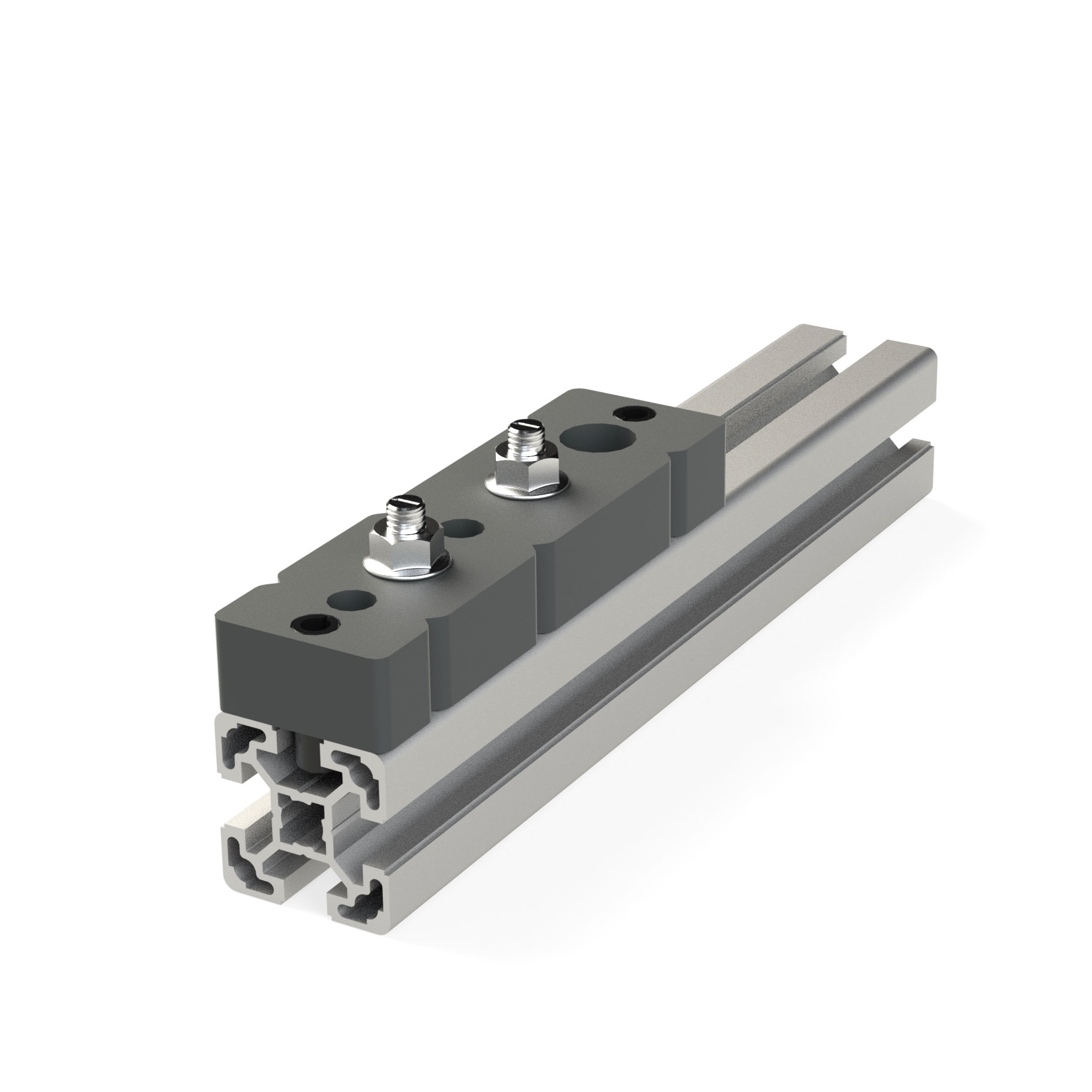

Винтовое крепление кондуктора К40-S10

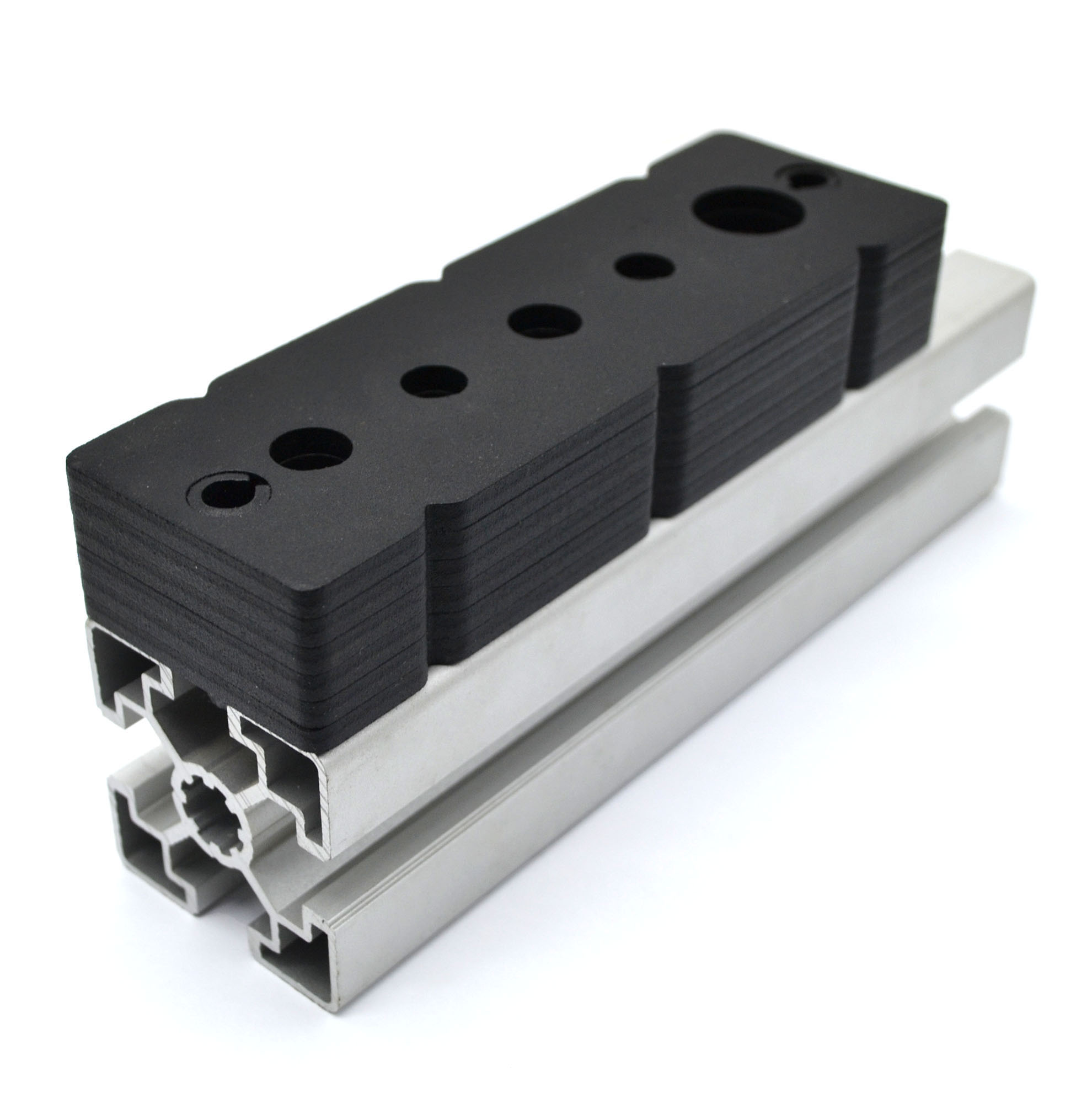

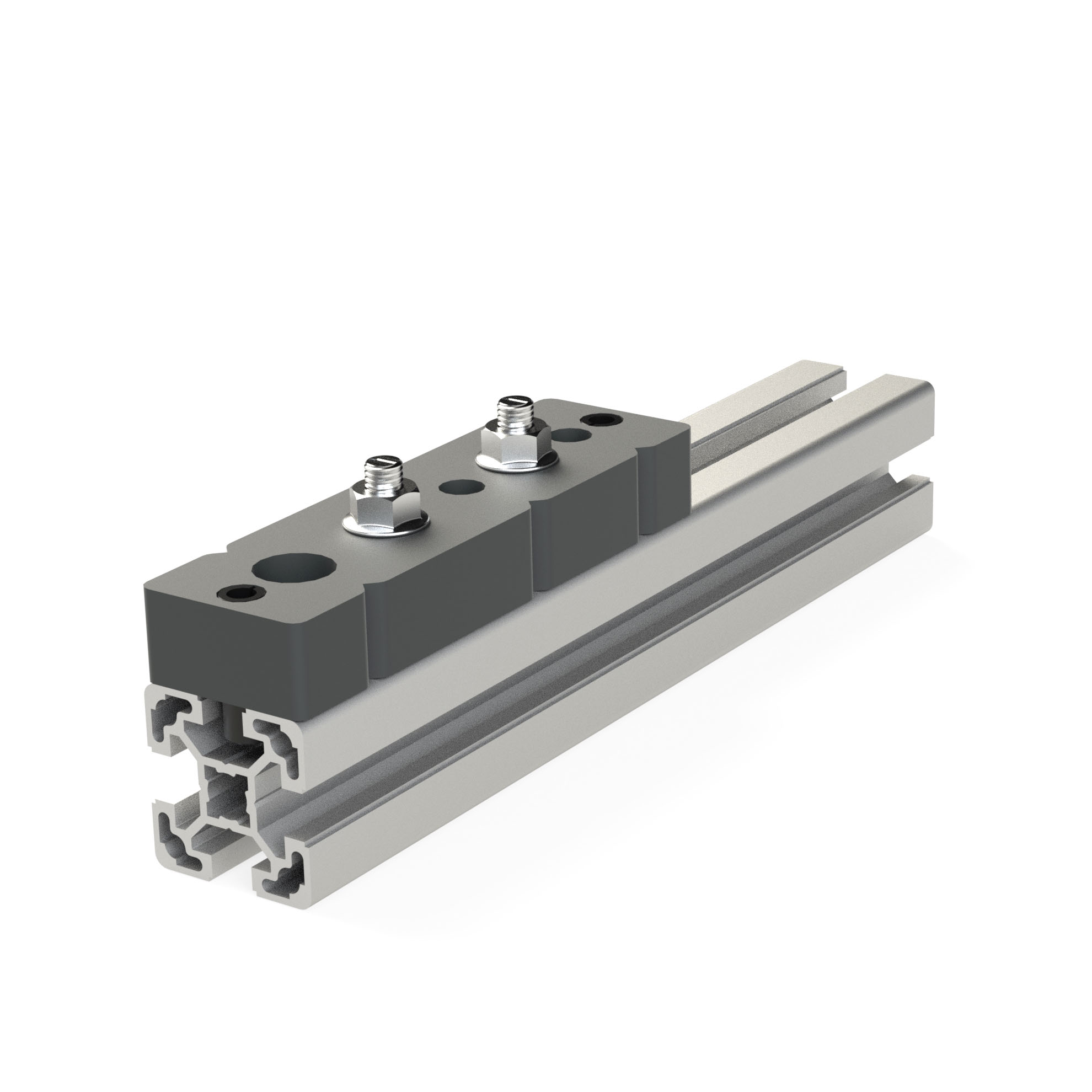

Кондуктор К40-S10 на алюминиевом профиле 40х40 мм

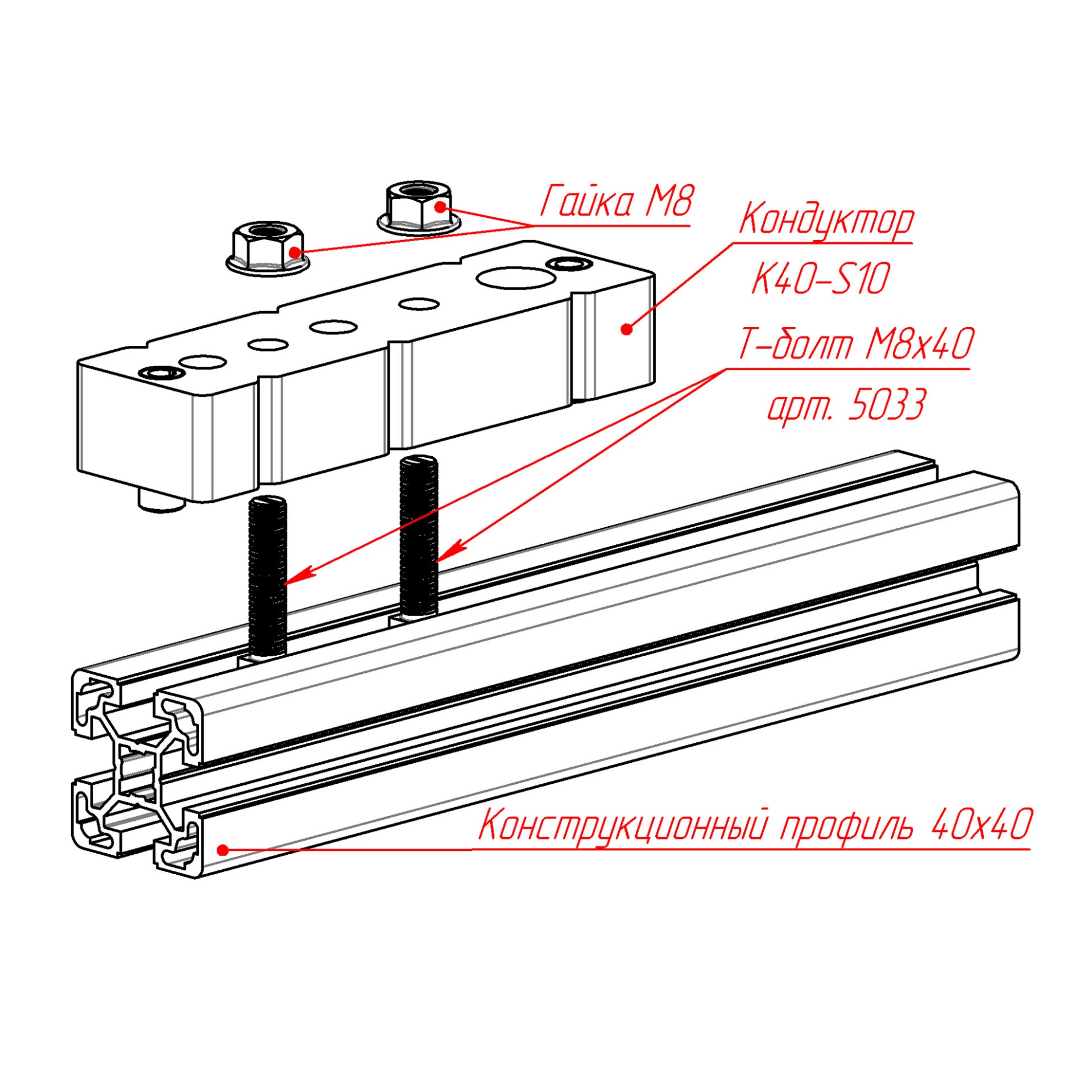

Схема установки кондуктора для сверления, Артикул К40-S10

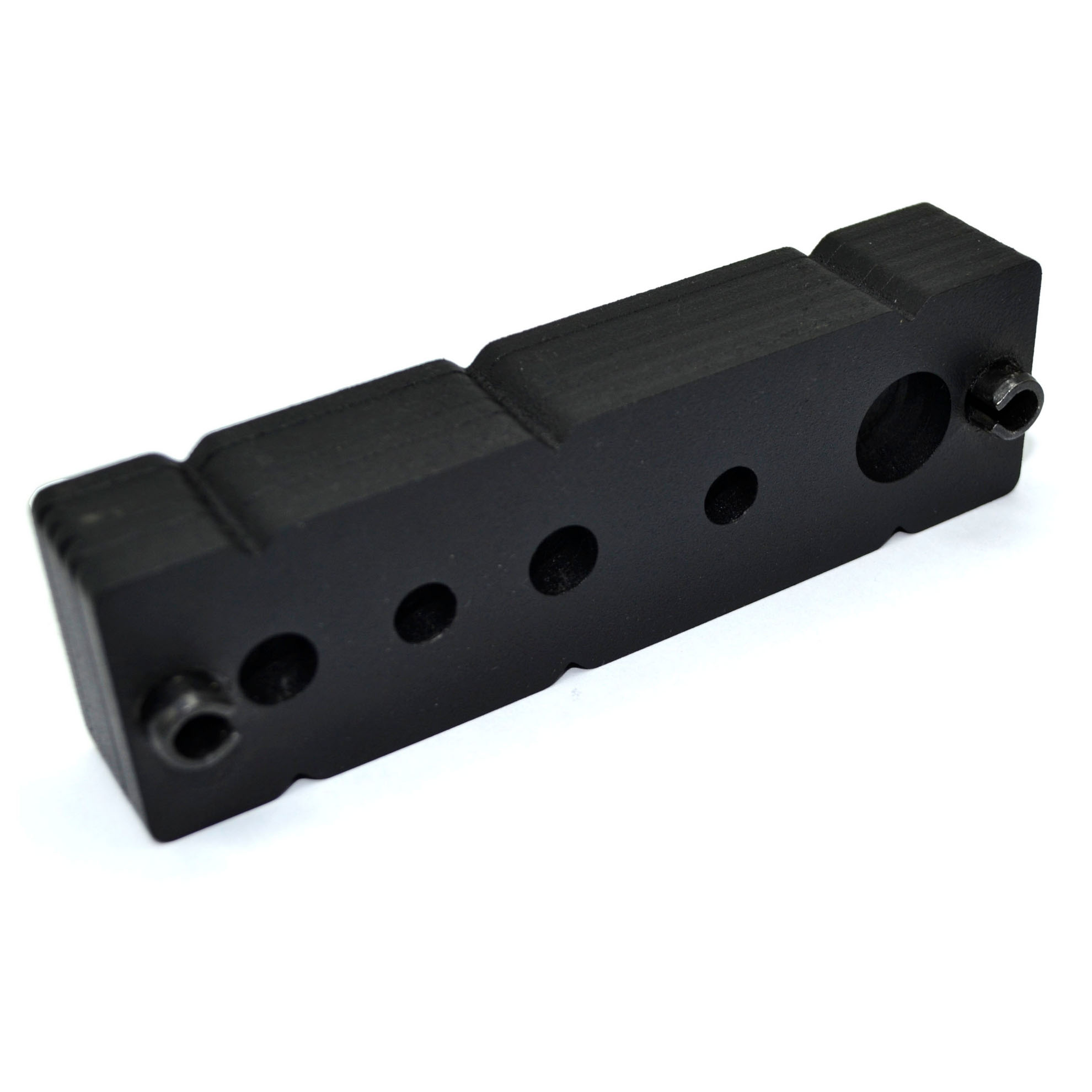

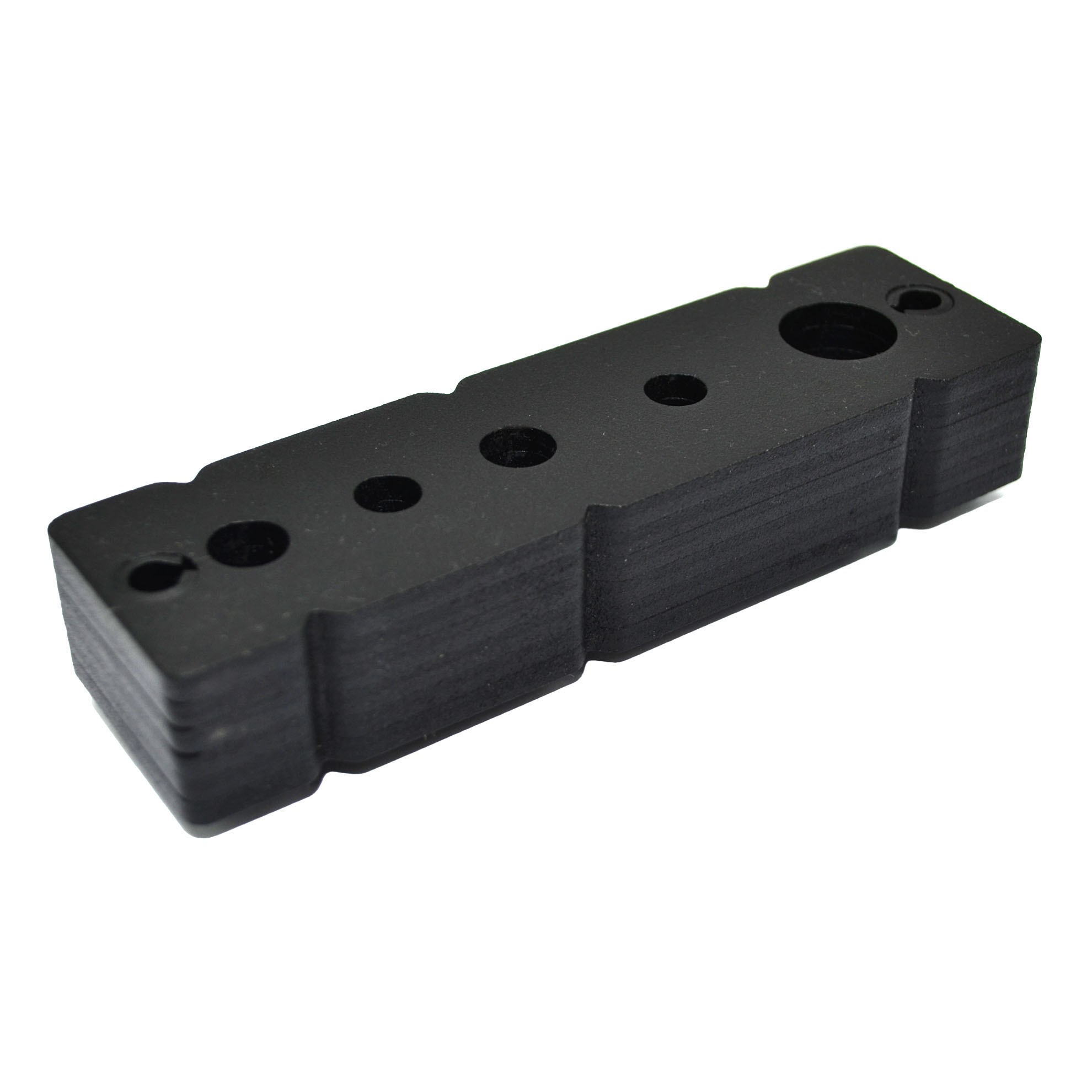

К40-S10, Кондуктор серия 40 паз 10 мм

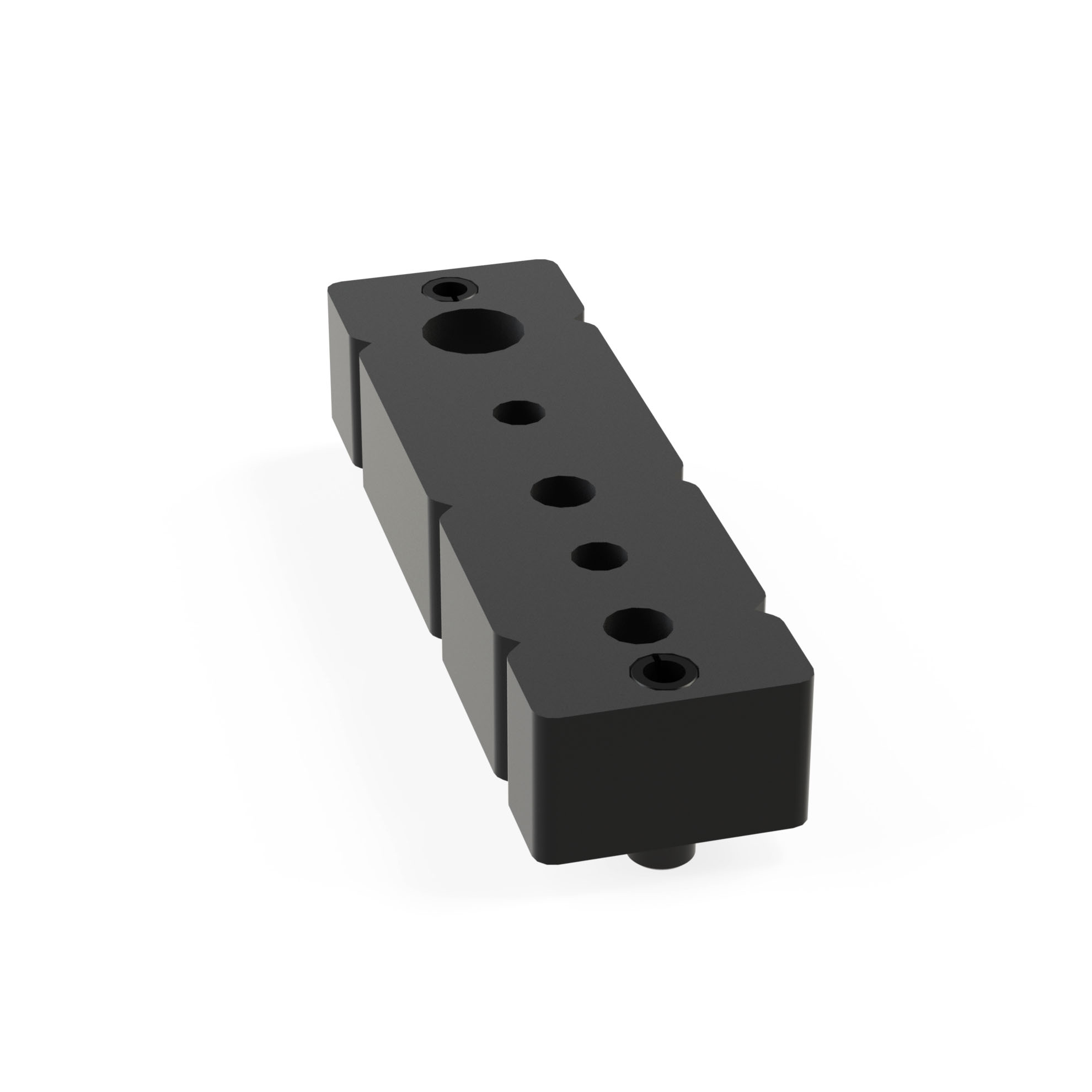

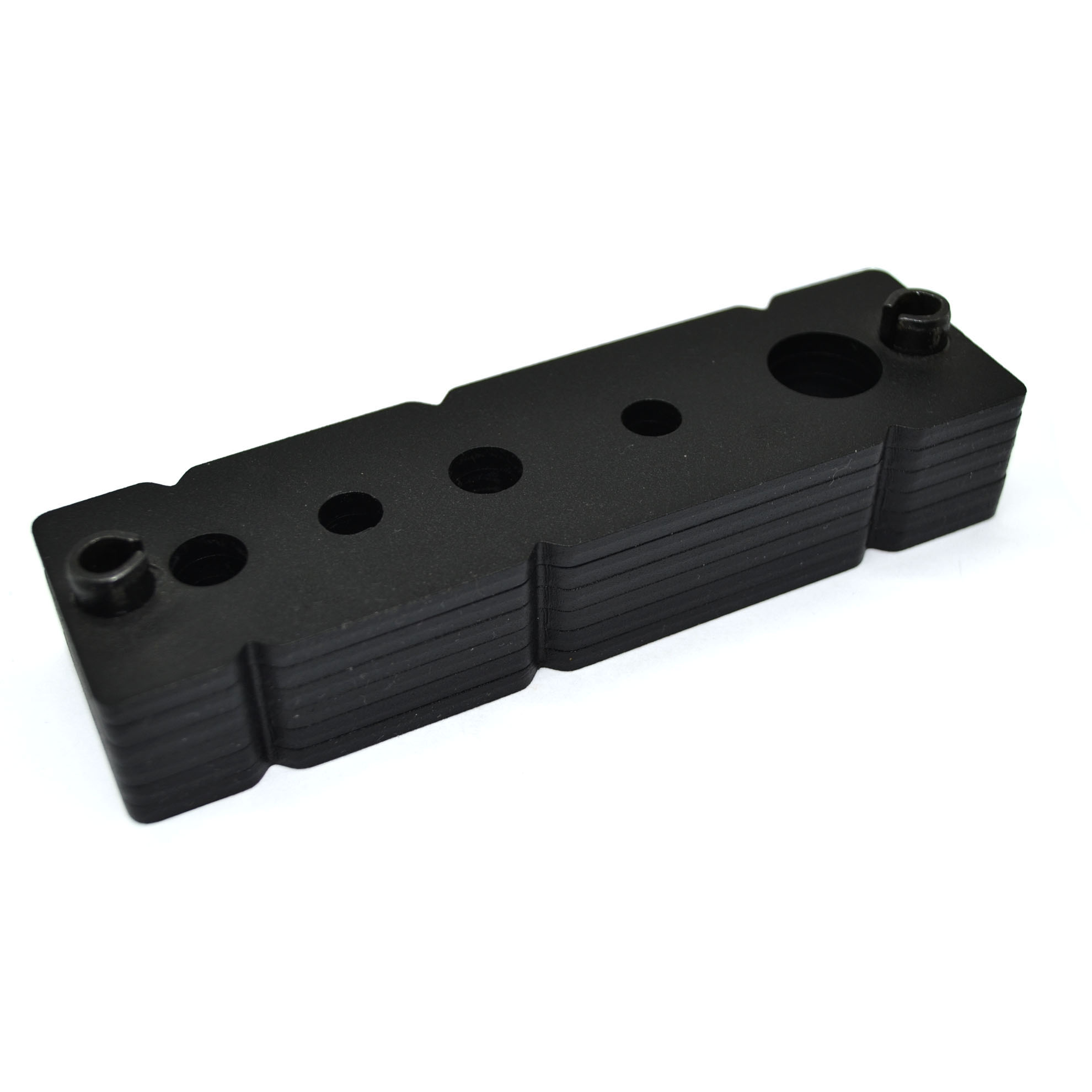

Кондуктор для сверления под угловой соединитель серия 40 паз 10 мм
Кондуктор К40-S10 для соединения в паз профиля серии 40 паз 10 мм

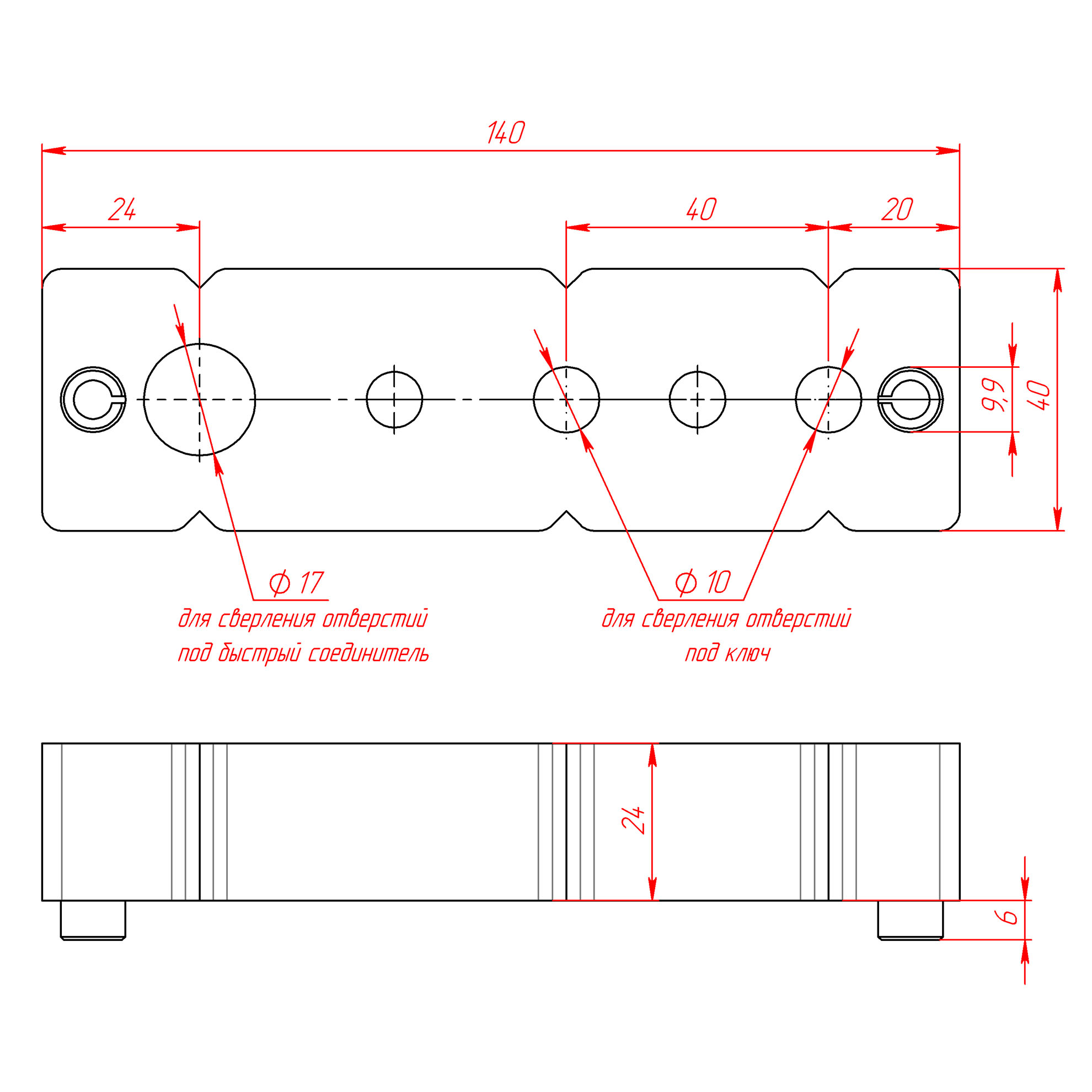

Чертёж кондуктора Артикул К40-S10

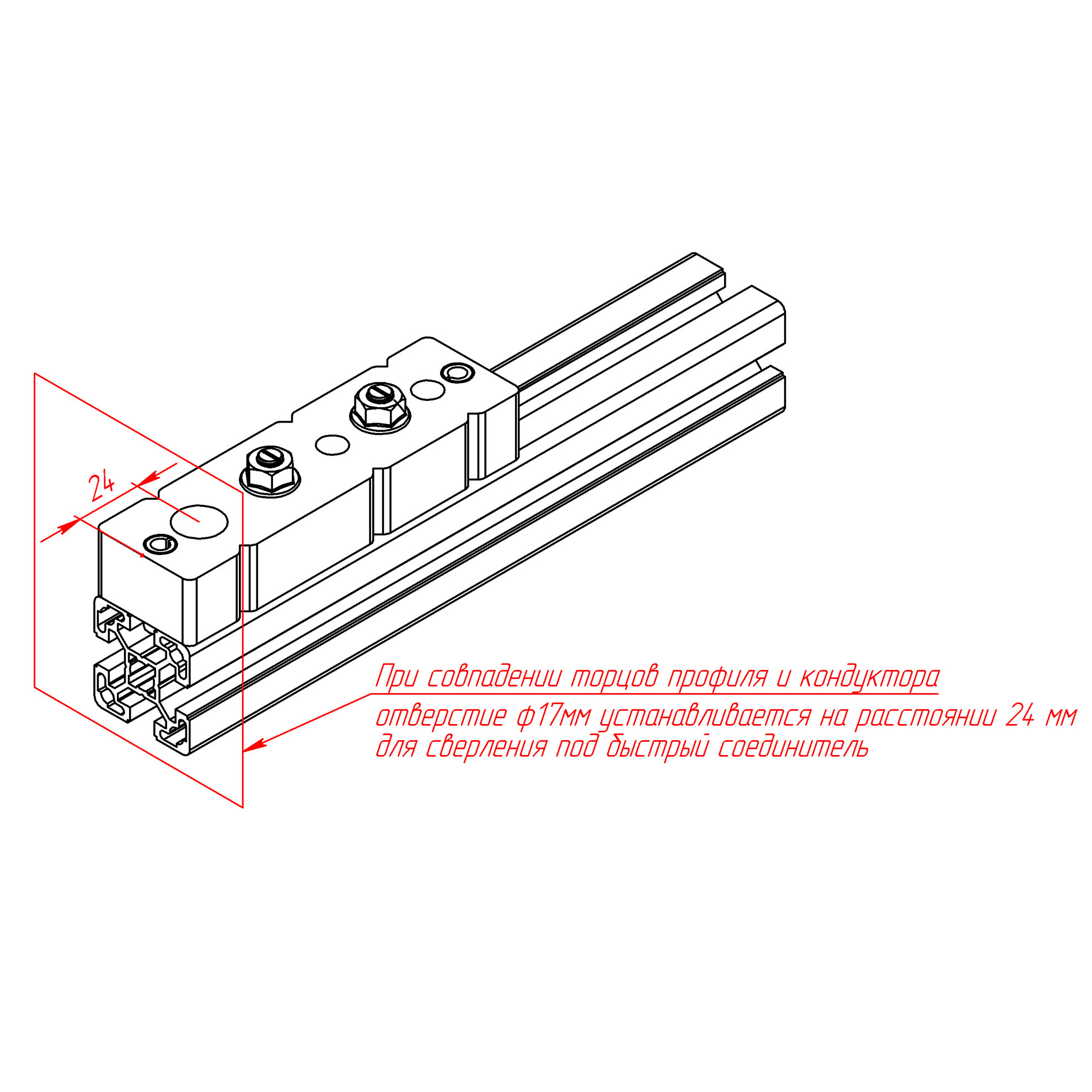

Схема установки кондуктора К40-S10 под быстрый соединитель

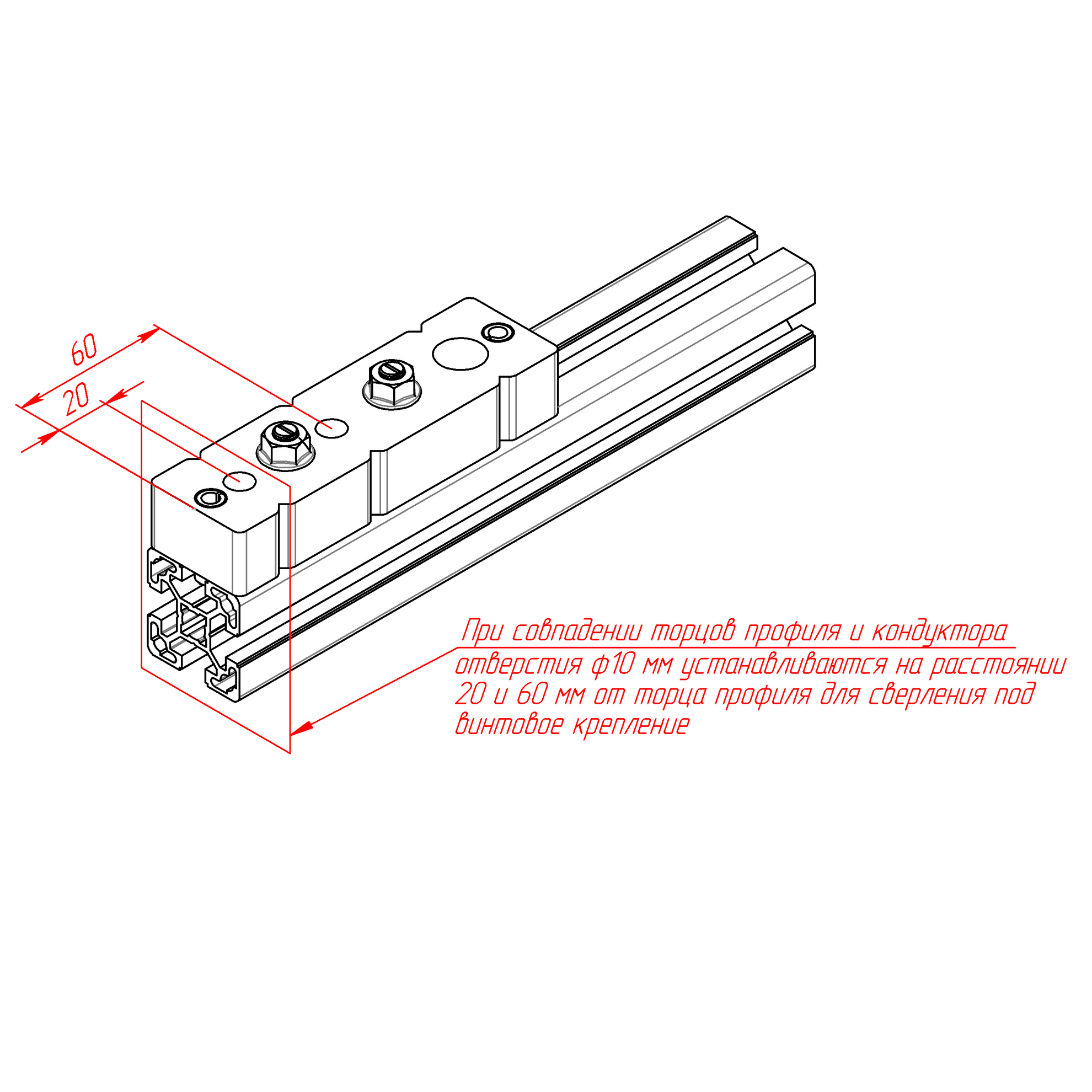

Схема установки кондуктора К40-S10 при винтовом креплении
Комплектация при использовании кондуктора К40-S10
1 930.00 руб. от 1 шт.
( -3 % )
1 872.10 РУБ.
от 3 шт.
( -5 % )
1 833.50 РУБ.
от 5 шт.
( -10 % )
1 737.00 РУБ.
от 10 шт.
RSI
Количество
добавить
Наличие K40-S10 | Кондуктор, серия 40 паз 10 мм, (D10. D17)
ПОД
ЗАКАЗ
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие K40-S10 | Кондуктор, серия 40 паз 10 мм, (D10. D17)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-2 недели

Файлы для скачивания | чертежи | 3D-Модели

1. K40-S10 | Кондуктор, серия 40 паз 10 мм, (D10. D17) (3D-модель).STEP
Скачать
2. K40-S10 | Кондуктор, серия 40 паз 10 мм, (D10. D17) (Чертеж).PDF
Скачать

Описание

К40-S10 — это высокоточный кондуктор, предназначенный для сверления отверстий под быстрые соединители и винтовое крепление в алюминиевых профилях серии 40 с пазом 10 мм. Обеспечивает идеальное позиционирование и точность сверления. Выполнен из стали и окрашен порошковой краской в черный цвет.
  • Отверстие D17 позволяет просверлить отверстие под цилиндрическую часть быстрого соединителя.
  • 2 отверстия D10 имеют межосевое расстояние 40 мм, что позволит выполнить отверстия для доступа к винтам при перпендикулярном креплении профилей.
Комплект поставки:
  • Кондуктор стальной, арт. К40-S10 - 1 шт.
  • Т-болт М8х40, паз 10, арт. 5033 - 2 шт.
  • Гайка М8 DIN 6923 - 2 шт.

Преимущества

  • Обеспечивает точное и быстрое сверление отверстий
  • Упрощает монтаж и сборку конструкций из алюминиевых профилей
  • Совместим с популярными системами быстрых соединителей
  • Повышает качество и надежность соединений
  • Удобен в использовании и долговечен
Внимание! Сверла в комплект не входят!

Характеристики

Артикул:
 K40-S10
Страна производства Россия:
 Россия
Материал:
 Сталь 24 мм
Покрытие:
 Порошковая покраска
Тип сырья:
 Первичное
Вес, кг:
 0,91
Цвет:
 Черный
