K30-S8 | Кондуктор, серия 30 паз 8 мм, (D8. D11)

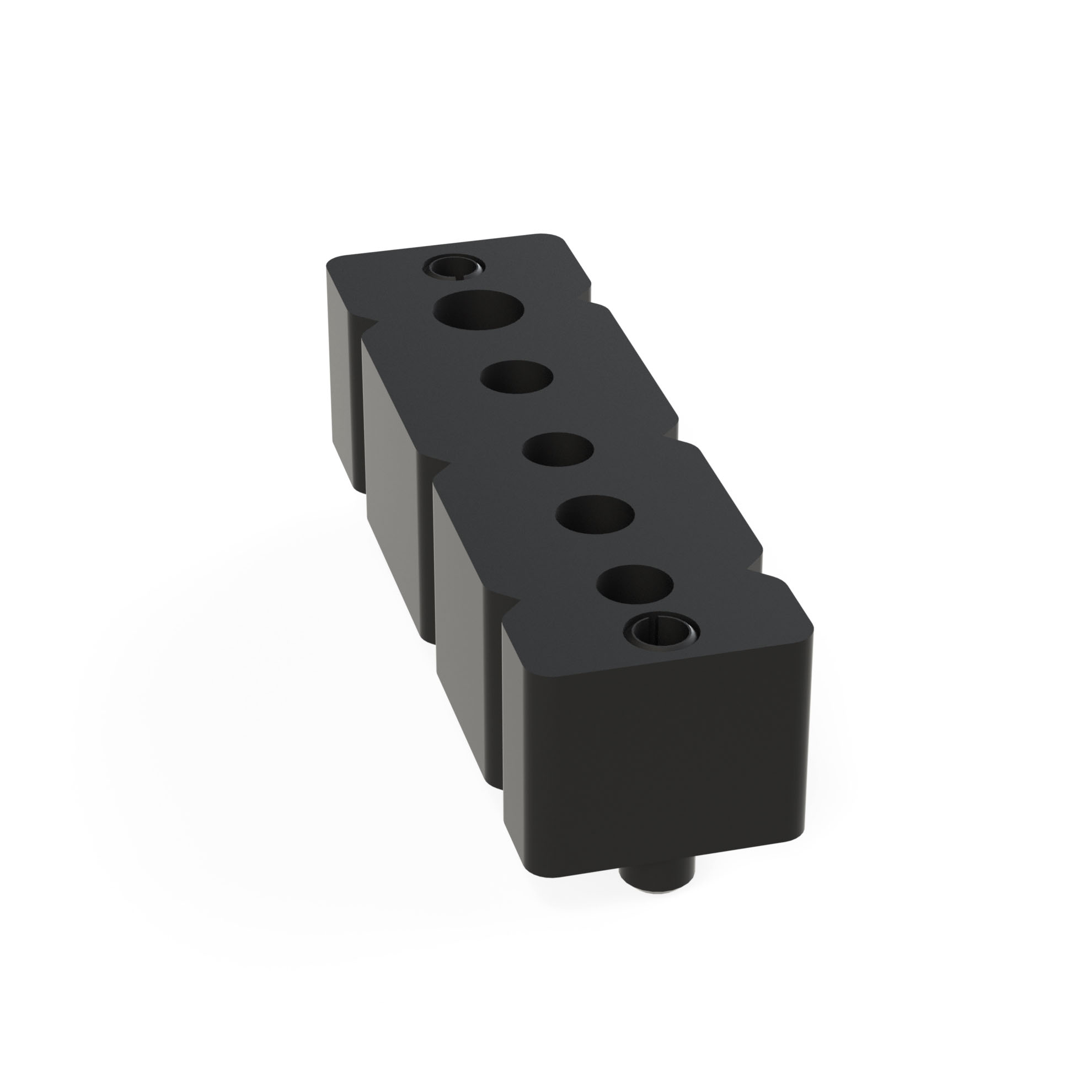

Кондуктор для сверления отверстий в конструкционном профиле серии 30

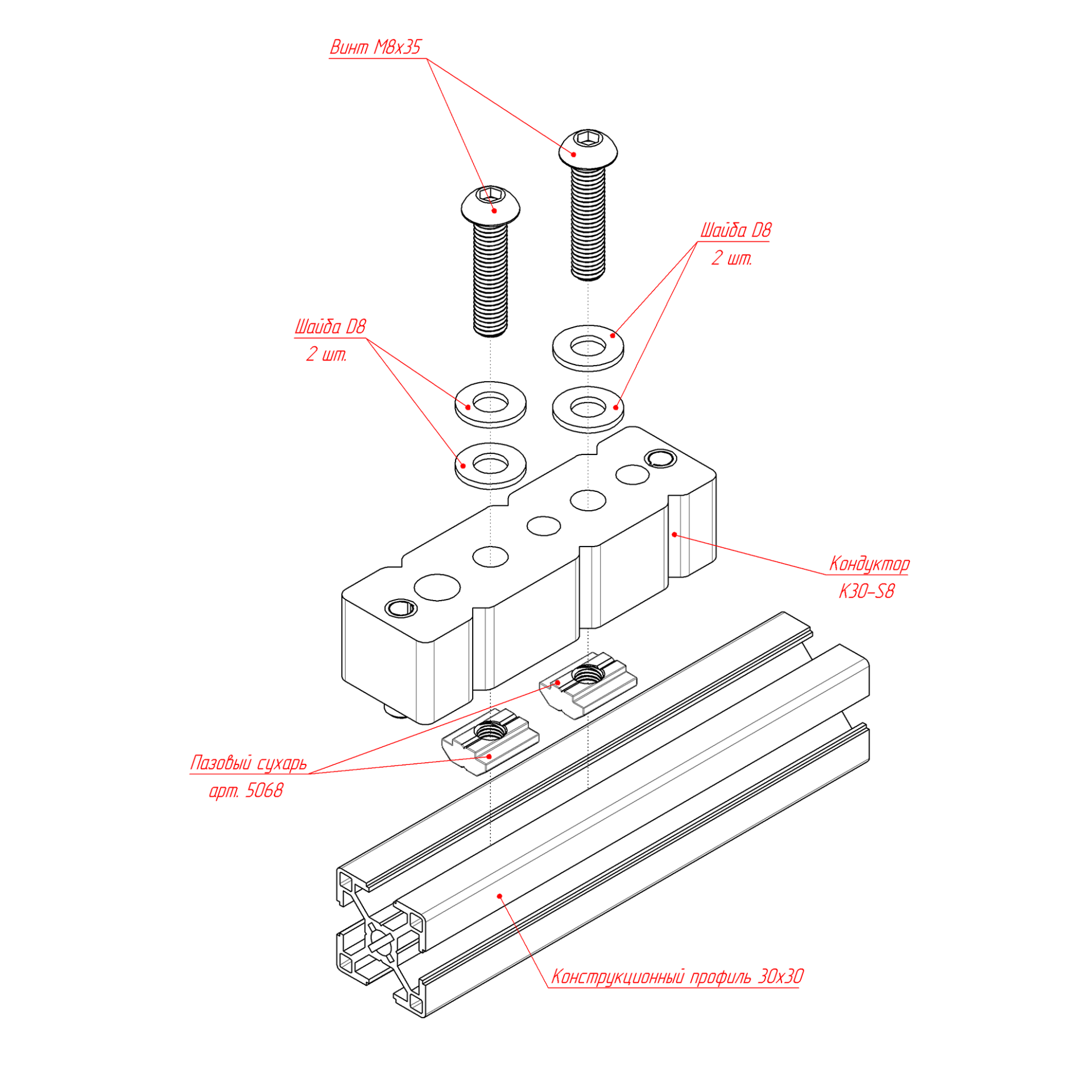

Схема крепления кондуктора к конструкционному профилю 30х30 мм

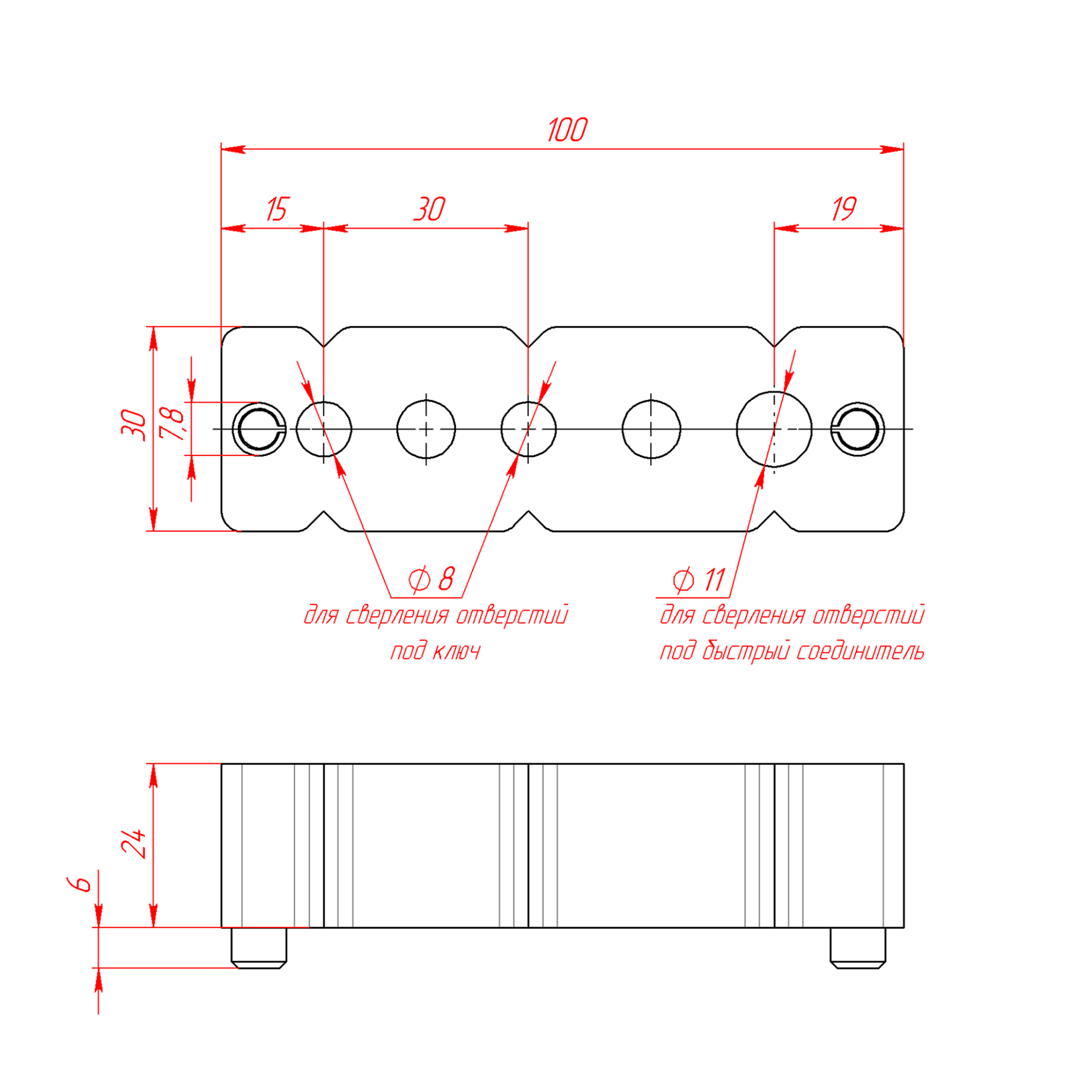

Чертёж кондуктора для профилей серии 30 с пазом 8 мм

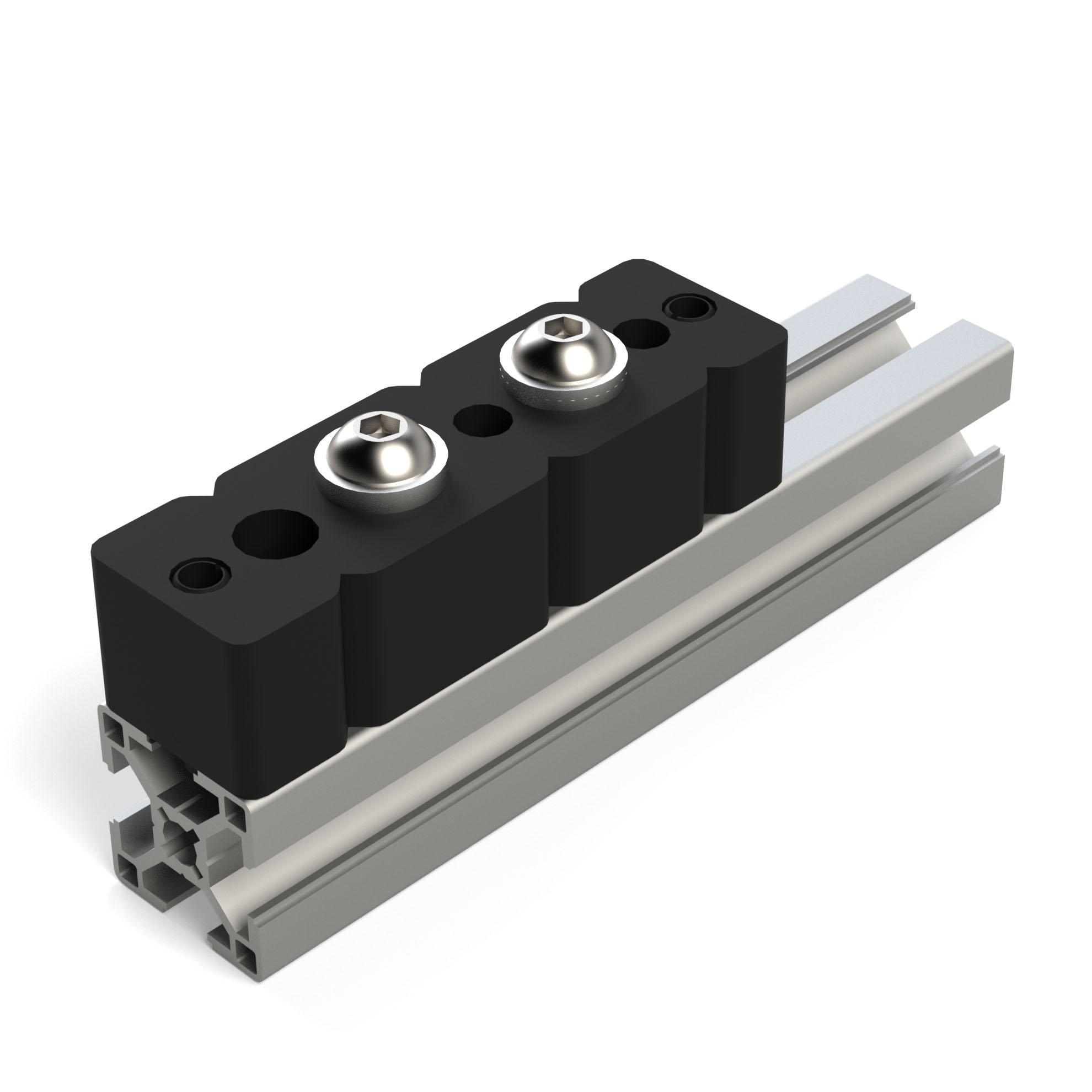

Пример установки кондуктора на алюминиевый конструкционный профиль 30х30
K30-S8 | Кондуктор, серия 30 паз 8 мм, (D8. D11) изображение 4
K30-S8 | Кондуктор, серия 30 паз 8 мм, (D8. D11) изображение 5
Схема установки кондуктора на конструкционный алюминиевый профиль 30х30 мм

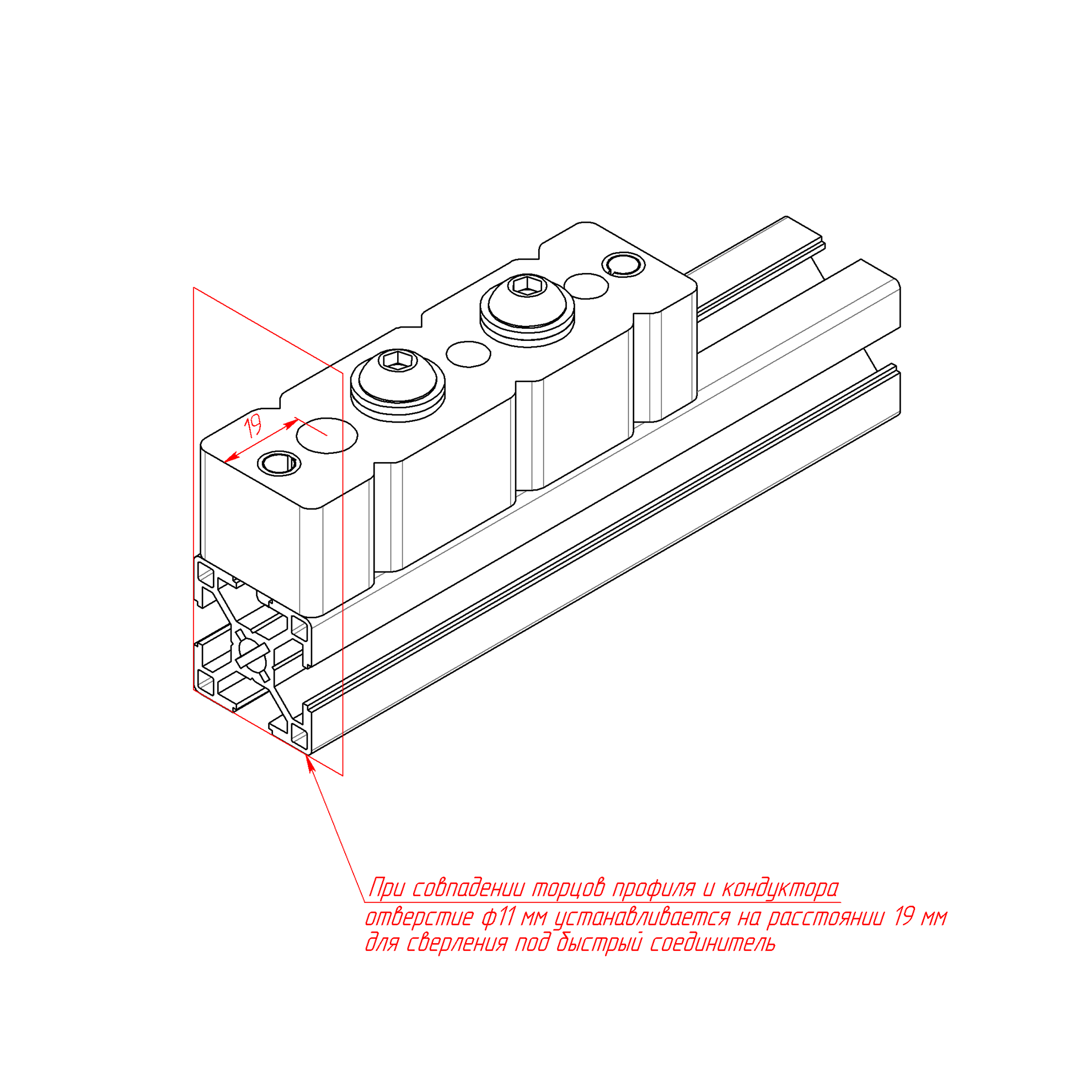

Установка кондуктора для сверления отверстия под быстрый соединитель
1 770.00 руб. от 1 шт.
( -5 % )
1 681.50 РУБ.
от 100 шт.
( -7 % )
1 646.10 РУБ.
от 500 шт.
( -10 % )
1 593.00 РУБ.
от 1000 шт.
RSI
добавить
Наличие K30-S8 | Кондуктор, серия 30 паз 8 мм, (D8. D11)
НА СКЛАДЕ:
10 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ
Наличие K30-S8 | Кондуктор, серия 30 паз 8 мм, (D8. D11)
Товар отсутствует или в наличии недостаточно?
Срок под заказ: 1-2 недели

Файлы для скачивания | чертежи | 3D-Модели

1. K30-S8 | Кондуктор, серия 30 паз 8 мм, (D8. D11) (3D-модель).STEP
Скачать
2. K30-S8 | Кондуктор, серия 30 паз 8 мм, (D8. D11) (Чертеж).PDF
Скачать

Описание

Позволяет быстро и точно выполнить отверстия в конструкционных алюминиевых профилях серии 30. Кондуктор обеспечивает достаточную точность позиционирования сверла, что значительно упрощает монтаж и сборку конструкций из алюминиевого профиля. Предназначен для предотвращения закусывания и перемещения сверла в пазу профиля, а также соблюдения перпендикулярности сверления при использовании ручной дрели/шуруповерта. Выполнен из стали и окрашен порошковой краской в черный цвет.

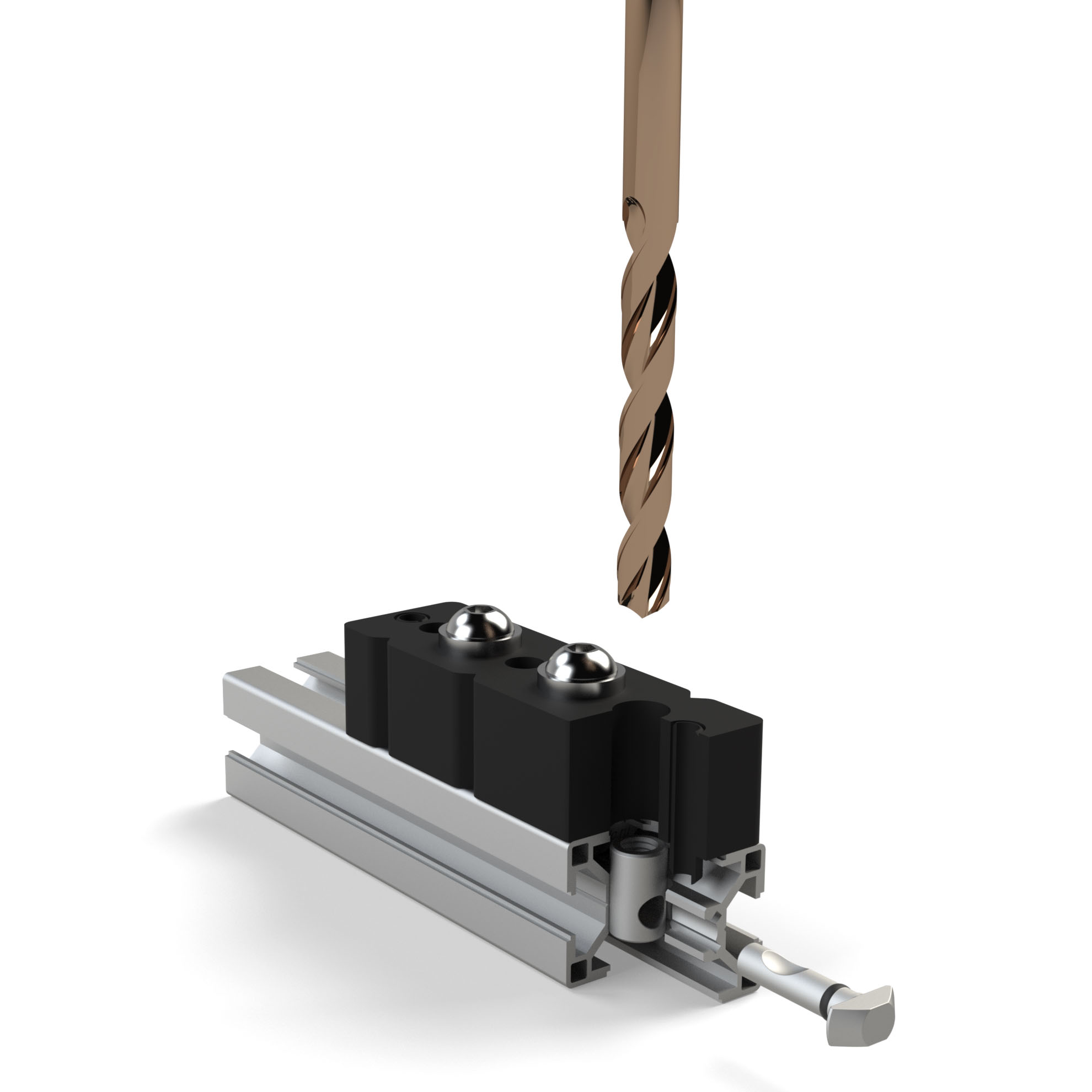

  • Отверстие D11 позволяет просверлить отверстие под цилиндрическую часть быстрого соединителя.

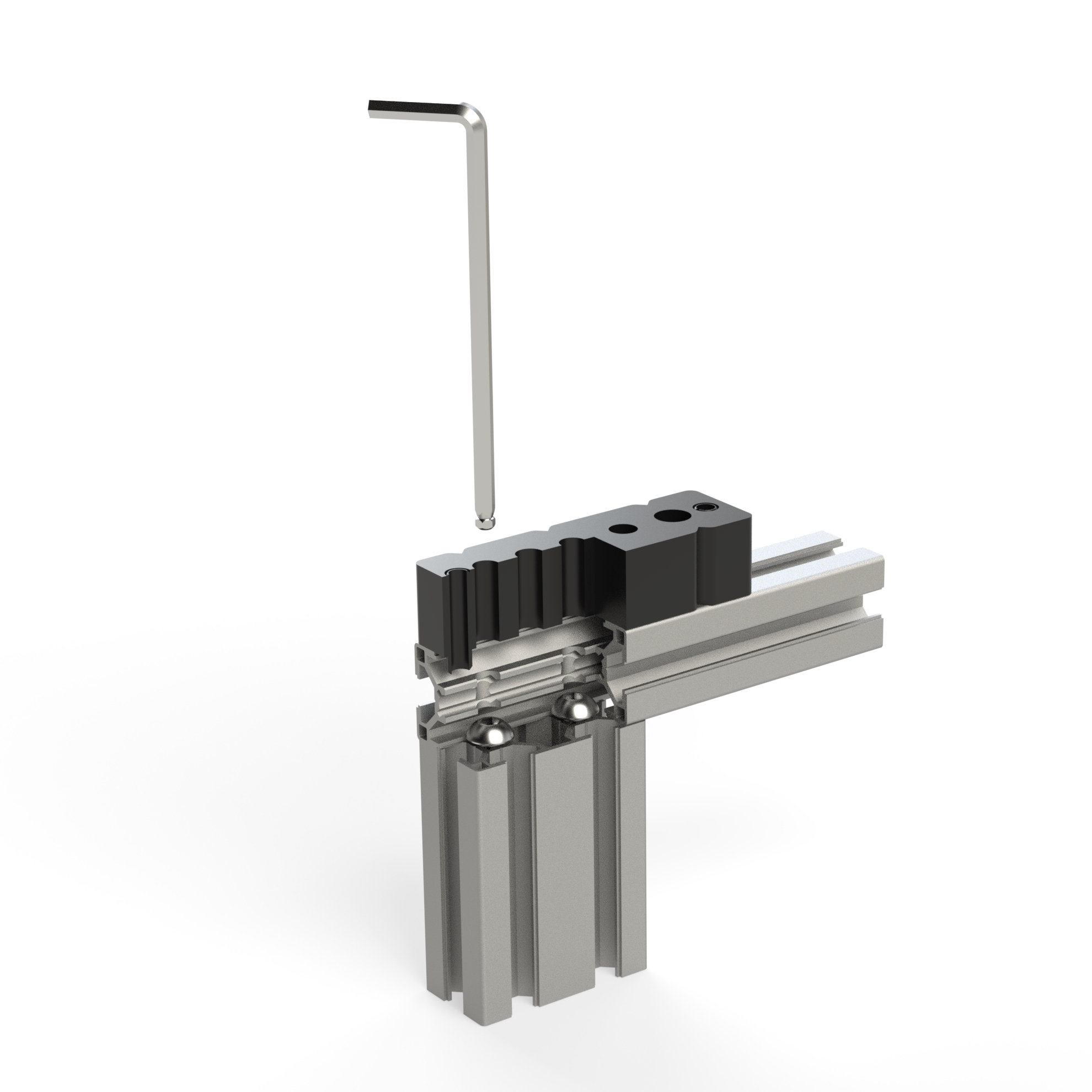

  • 2 отверстия D8 имеют межосевое расстояние 30 мм, что позволит выполнить отверстия для доступа к винтам при перпендикулярном креплении профилей.

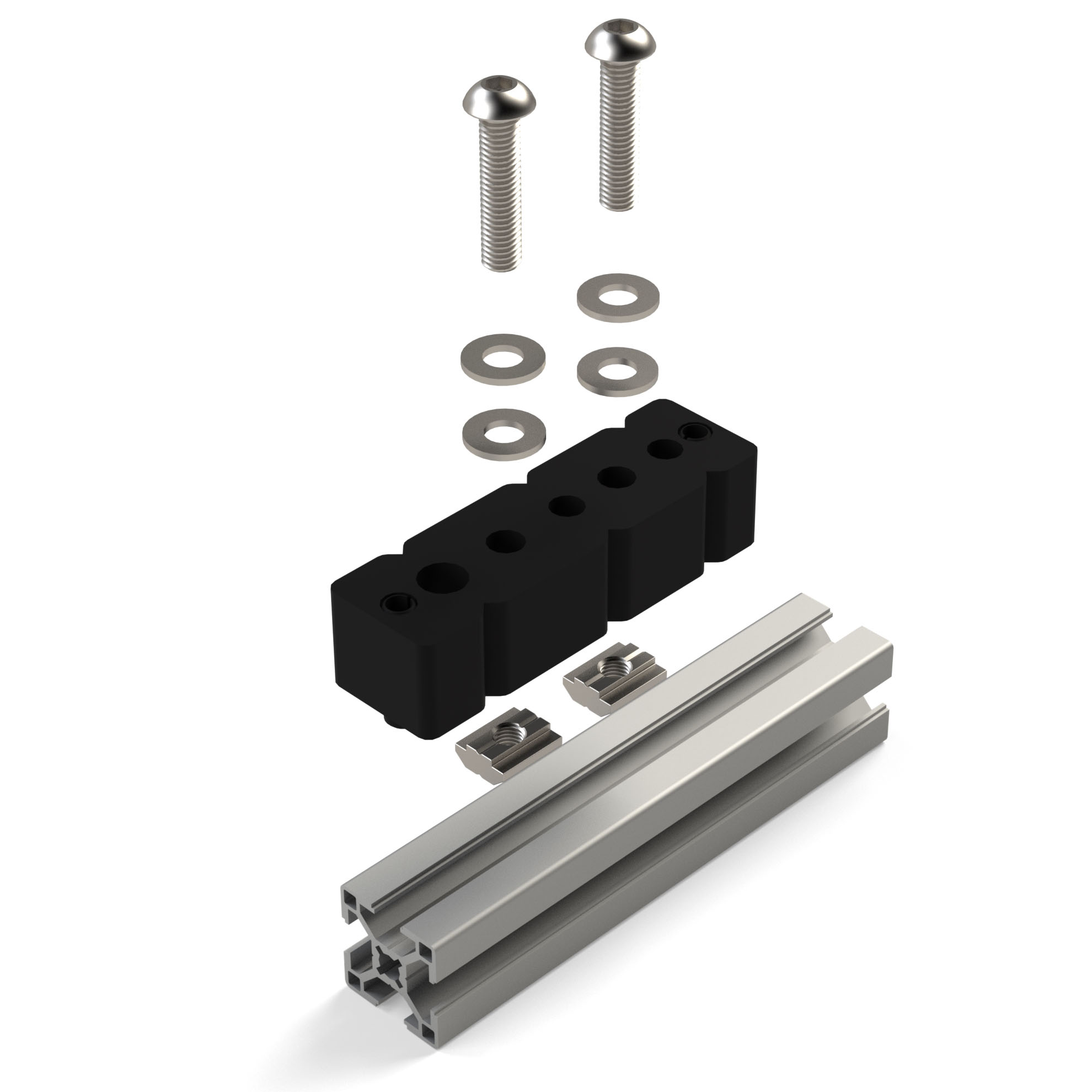

Комплект поставки включает в себя:

  • Кондуктор стальной, арт. К30-S8 - 1 шт.
  • Сухарь пазовый, паз 8, М8, серия 30 арт. 5068 - 2 шт.
  • Винт М8х35 ISO7380 - 2 шт.
  • Шайба плоская D8 DIN125 - 4 шт.
Внимание! Сверла в комплект не входят!

Характеристики

Артикул:
 K30-S8
Страна производства:
 Россия
Серия профилей:
 с пазом 8 мм, серия 30
Материал:
 Сталь / Порошковая покраска
Тип сырья:
 Первичное
Вес, кг:
 0,47
Цвет:
 Черный
