Наличие SC60LUU | Опорный модуль удлиненный для вала 60 мм
НА СКЛАДЕ: 0
В ПУТИ: 10 шт.

Описание

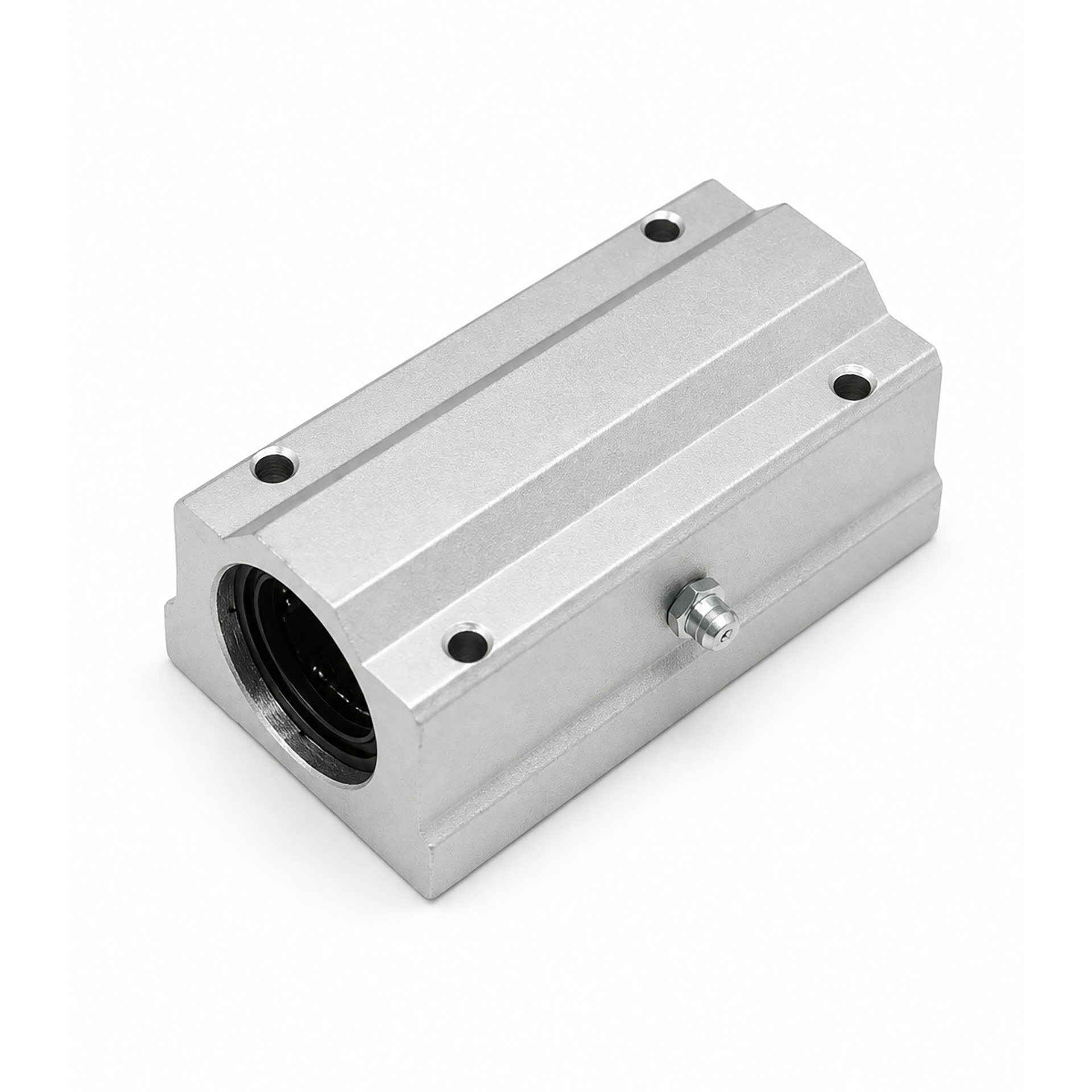

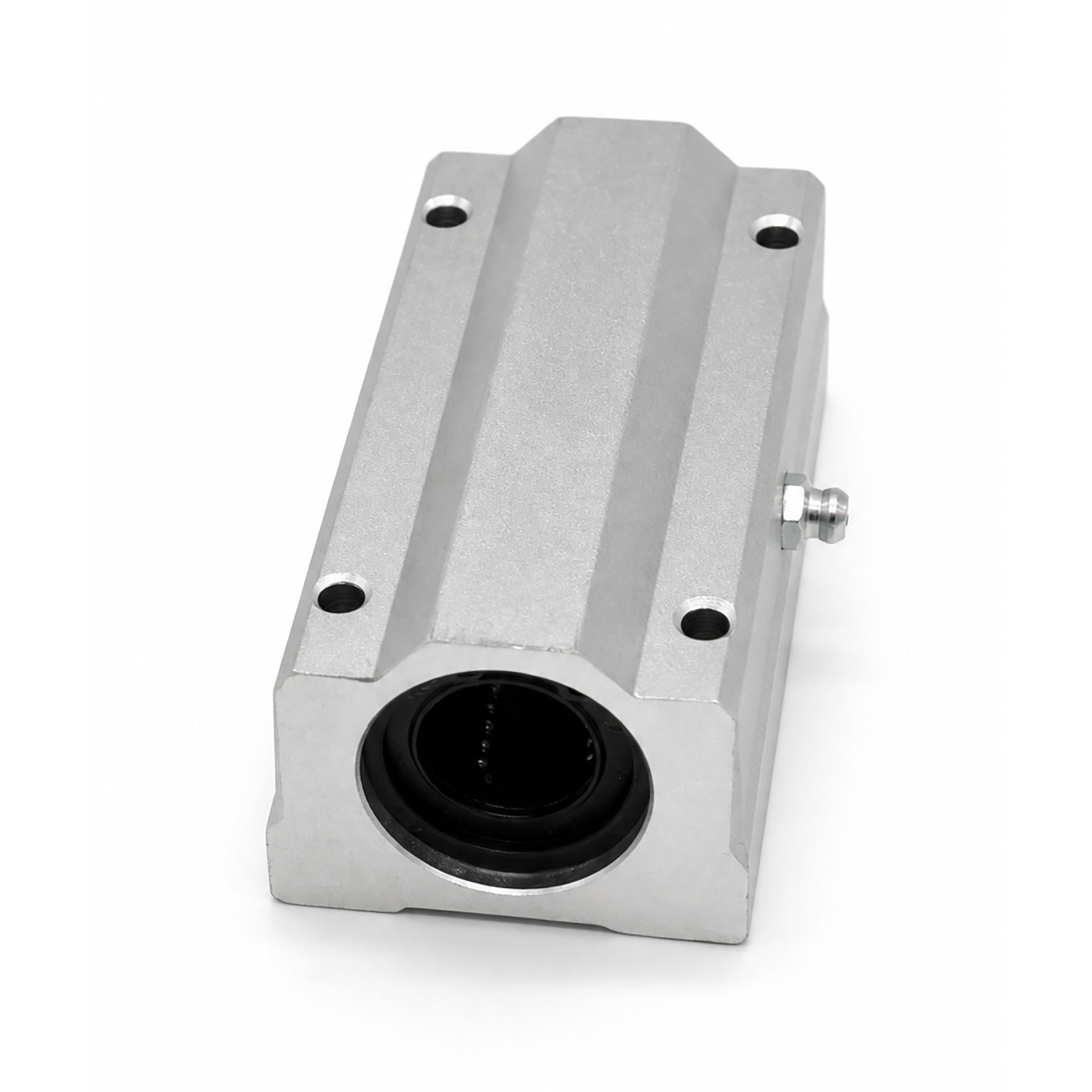

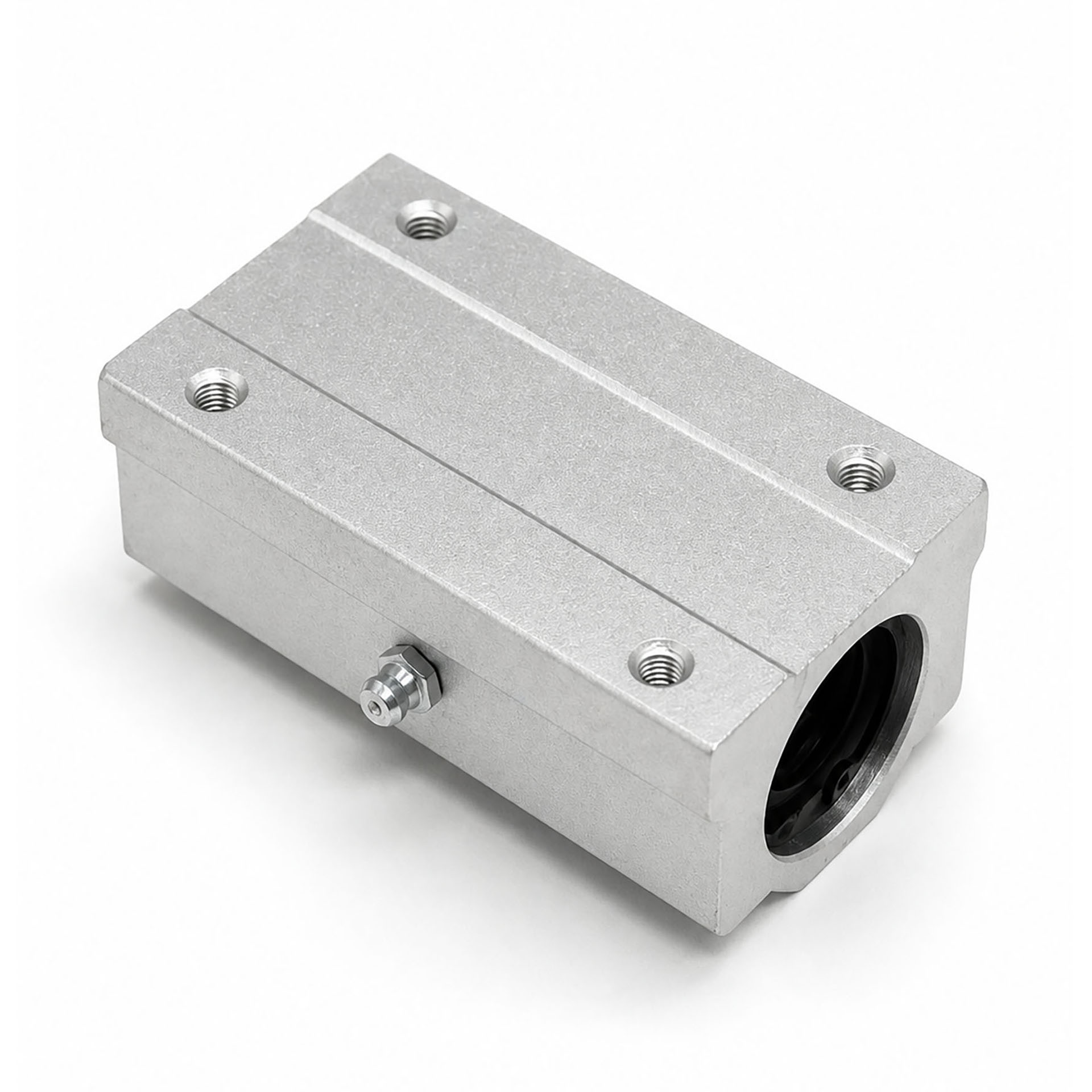

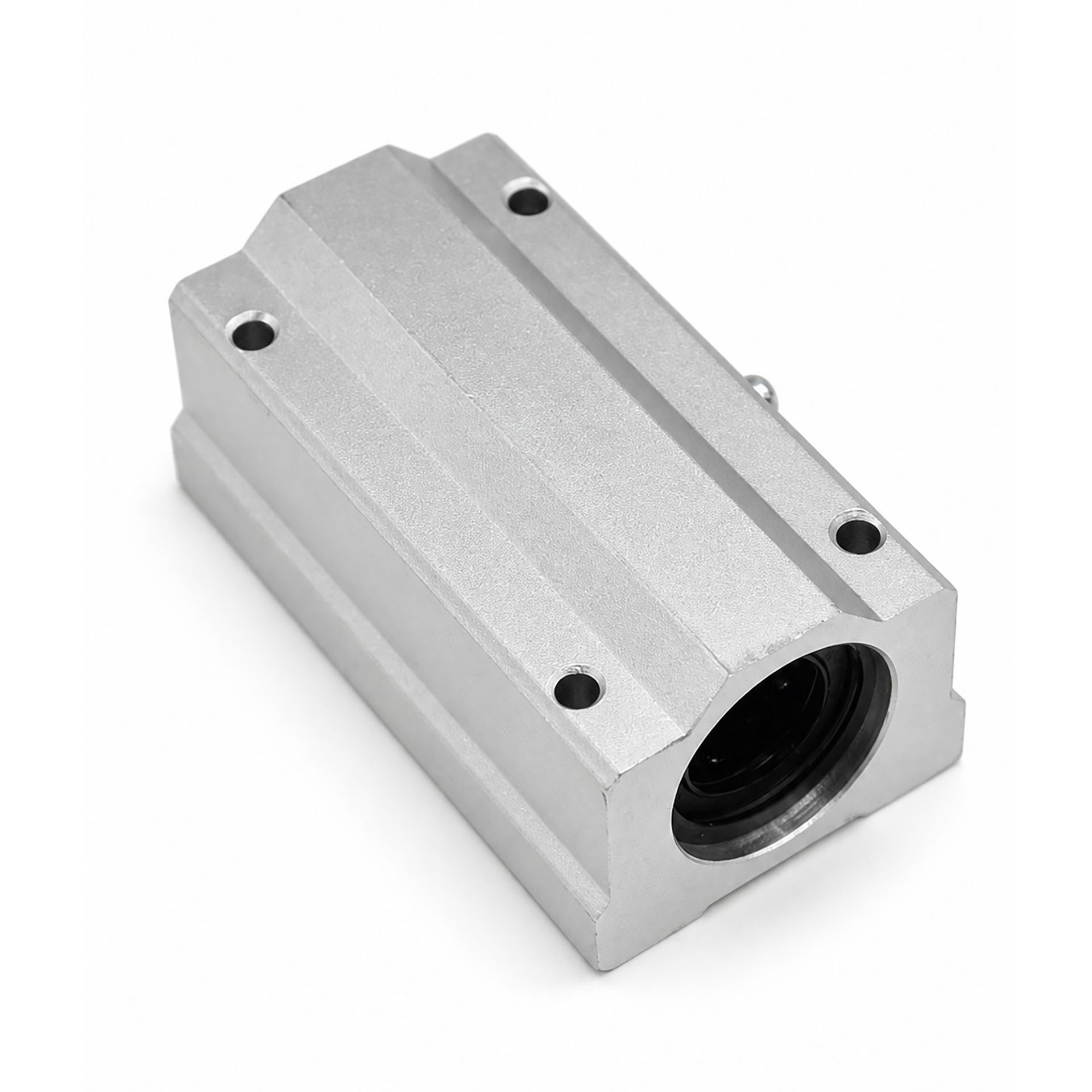

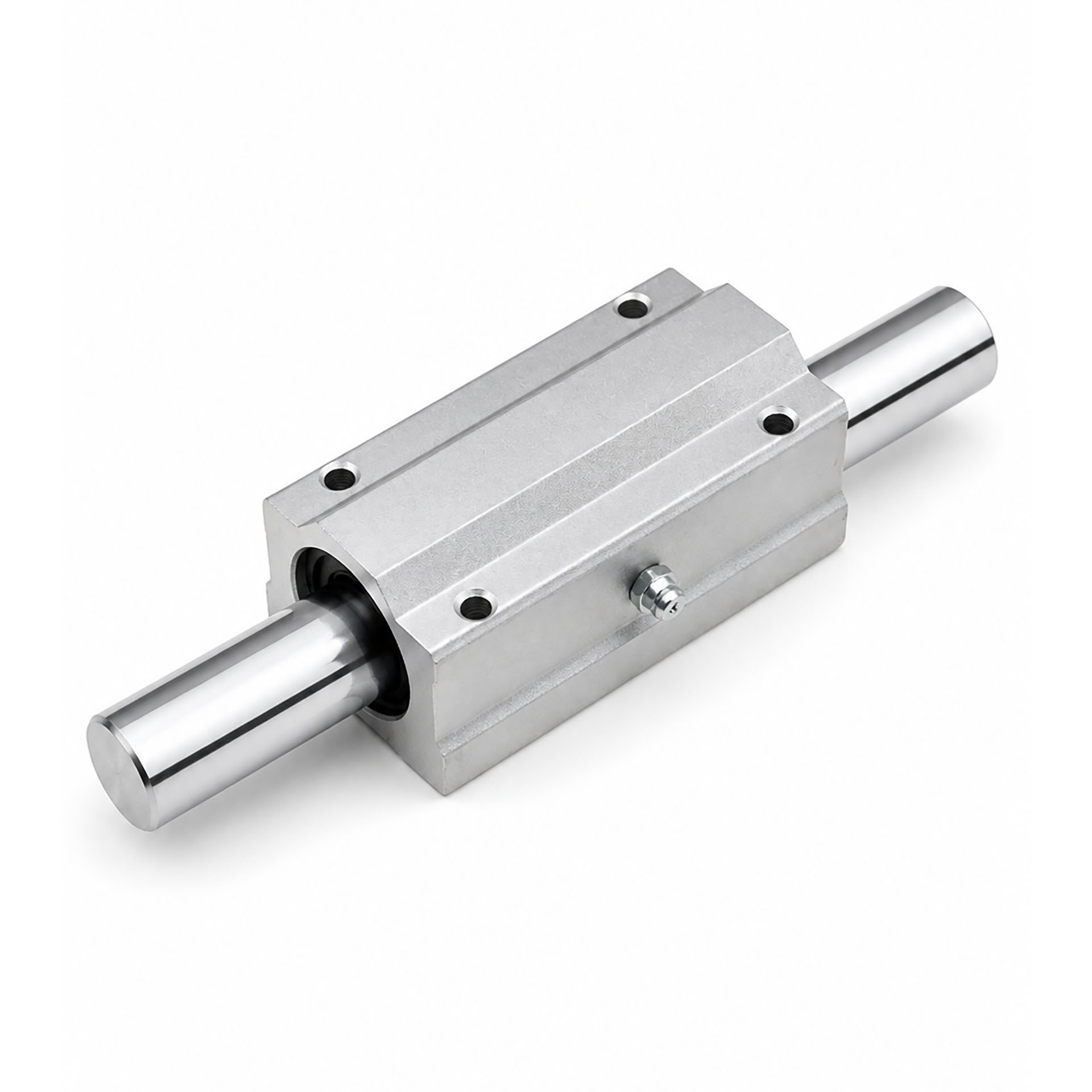

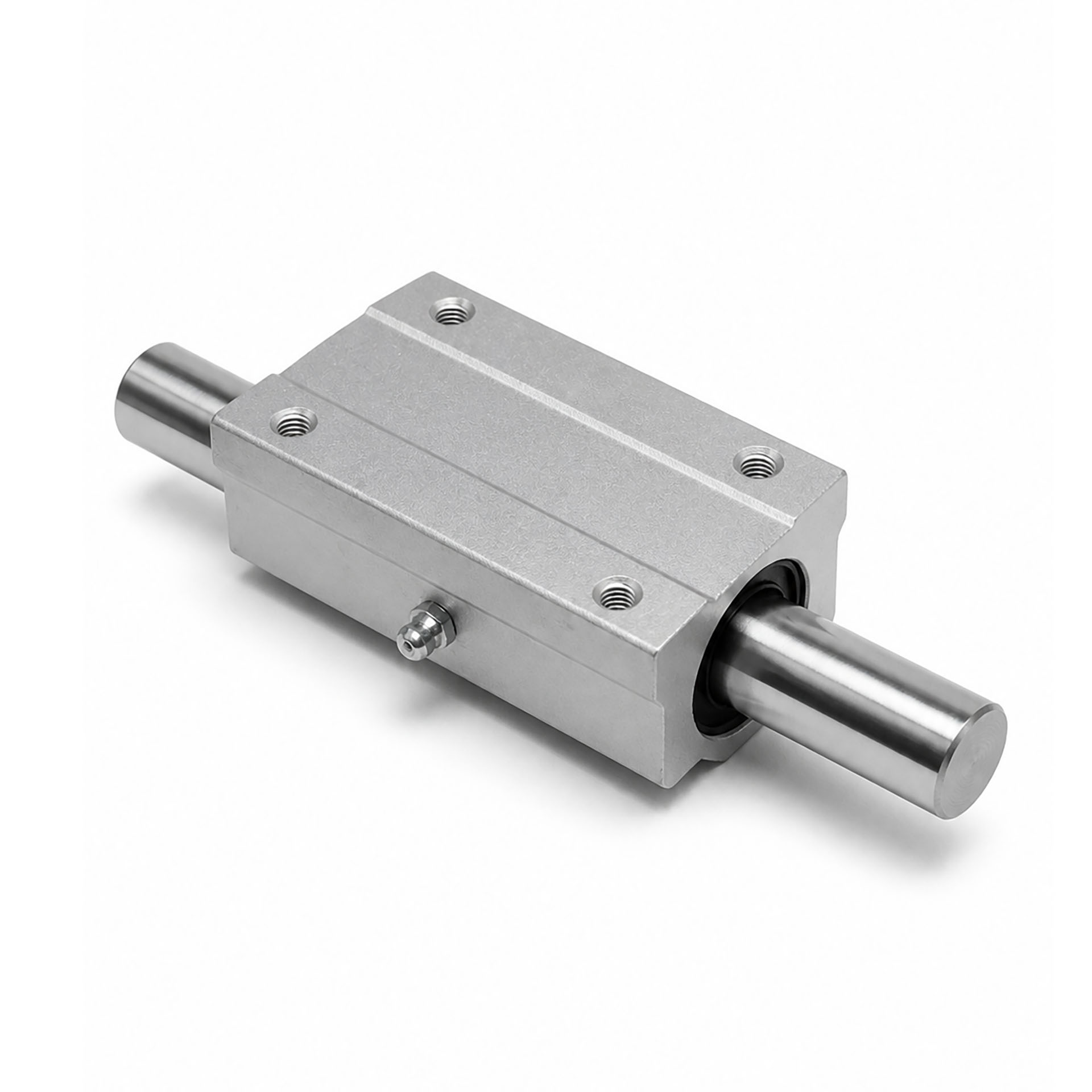

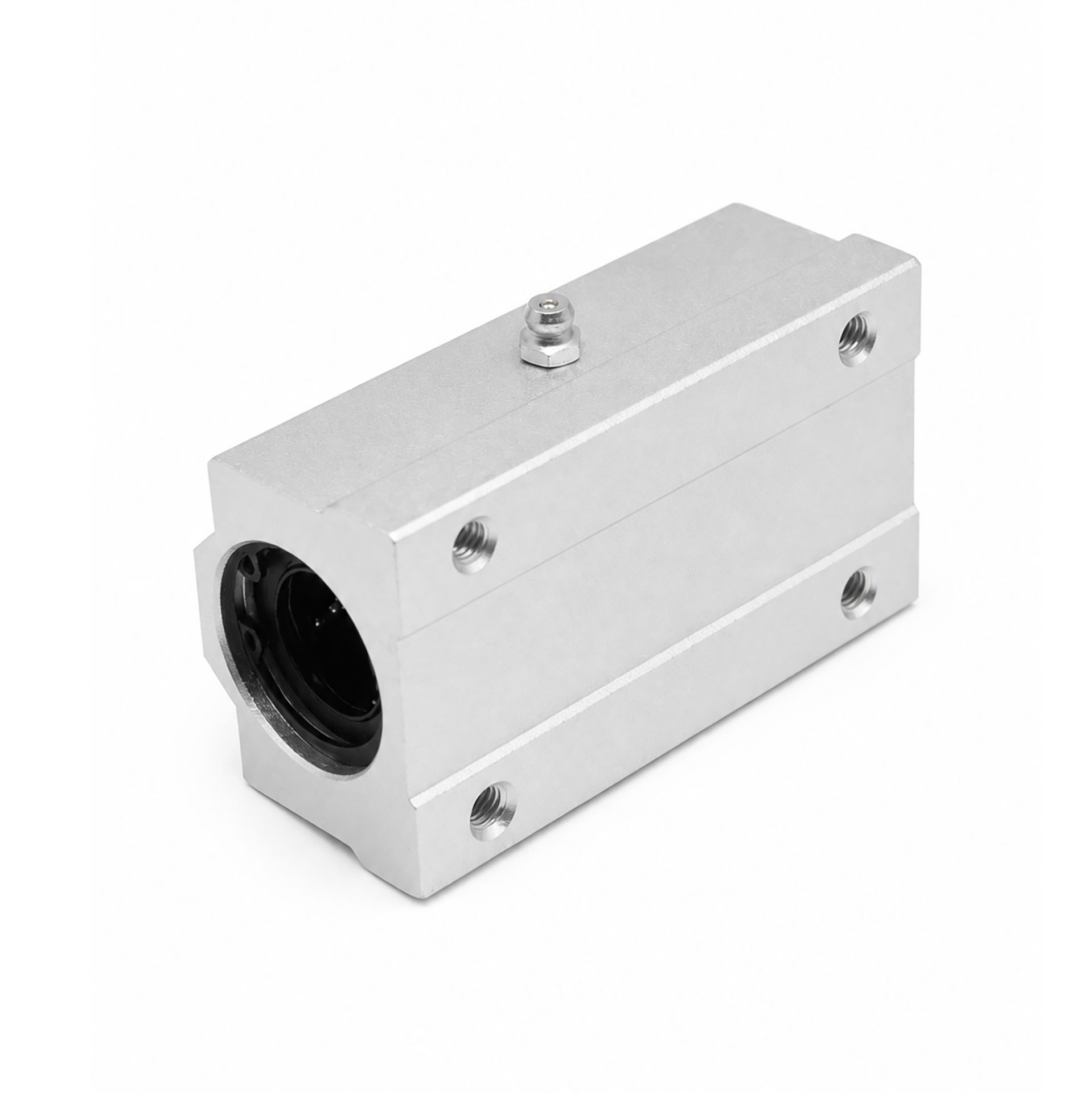

Опорный модуль SC60LUU (в каталогах также SCS60LUU, SC60L-UU) - готовый корпусной блок линейного перемещения увеличенной длины. Втулки с рециркуляцией шариков в алюминиевом корпусе с монтажными отверстиями. Каретка перемещается по цилиндрической направляющей диаметром 60 мм с малым трением, вал при этом не вращается.

Расшифровка маркировки: SC - закрытый модуль с креплением на плоскость; 60 - диаметр вала, мм; L - удлинённый корпус; UU - уплотнения с обоих торцов, чтобы держать смазку и отсекать пыль.

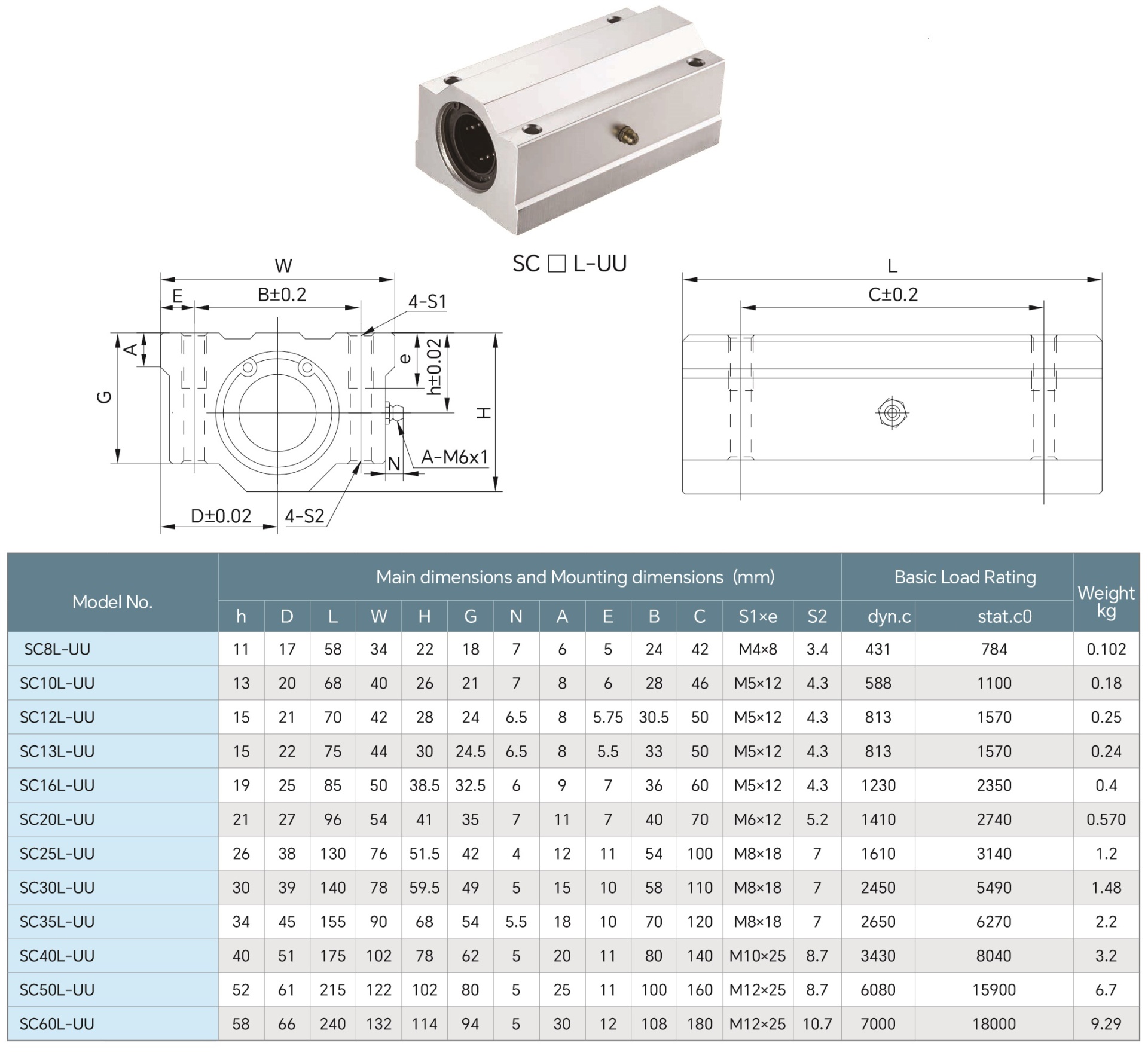

От короткого SC60UU отличается длиной: 240 мм вместо 122 мм. Ширина 132 мм и высота до оси 58 мм те же, шаг крепежа по ширине 108 мм, по длине – 180 мм вместо 90 мм.

Назначение. Тяжёлые каретки и столы ЧПУ, портальные оси, подающие механизмы и линейные модули, где короткого блока не хватает по жёсткости или моменту. Две зоны качения лучше держат перекос и снижают вибрацию на валу 60 мм.

Монтаж. Установите корпус на ровную жёсткую плиту и затяните винты M12 равномерно, без перекоса. Вал должен входить свободно. Перед пуском проверьте соосность с парным модулем и плавность хода. Ресурс зависит от чистого вала и смазки.

Обслуживание. Регулярно очищайте вал, обновляйте смазку, контролируйте затяжку и состояние уплотнений. Меняйте узел при люфте, стуке, задирах на валу или износе дорожек.

Характеристики

Артикул:
SC60LUU
Материал:
Алюминий
Вес, кг:
9.3
Статическая грузоподъемность, Н:
18000
Динамическая грузоподъемность, Н:
7000
