LMK60UU | Втулка шариковая с фланцем для вала 60 мм

Описание

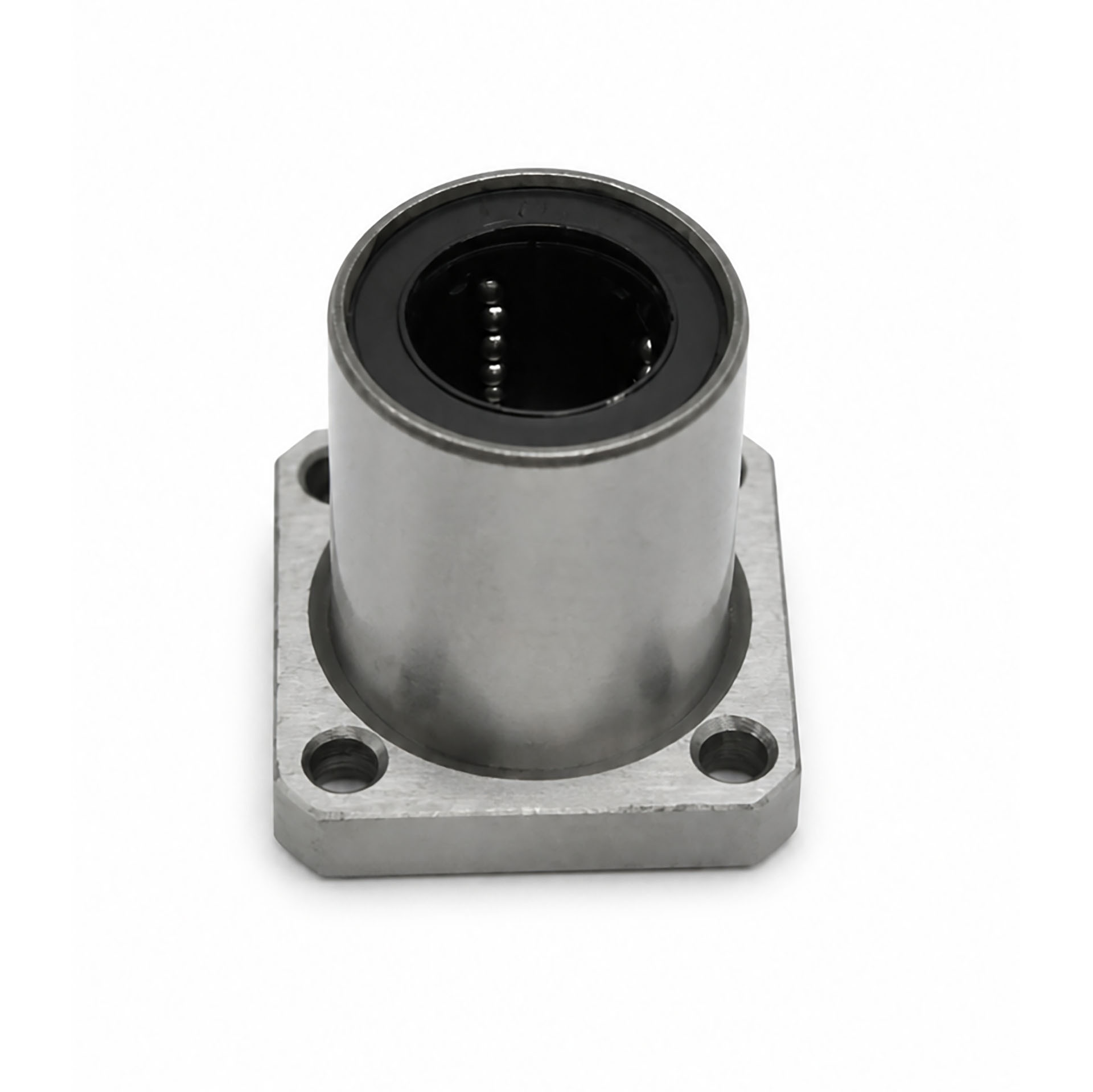

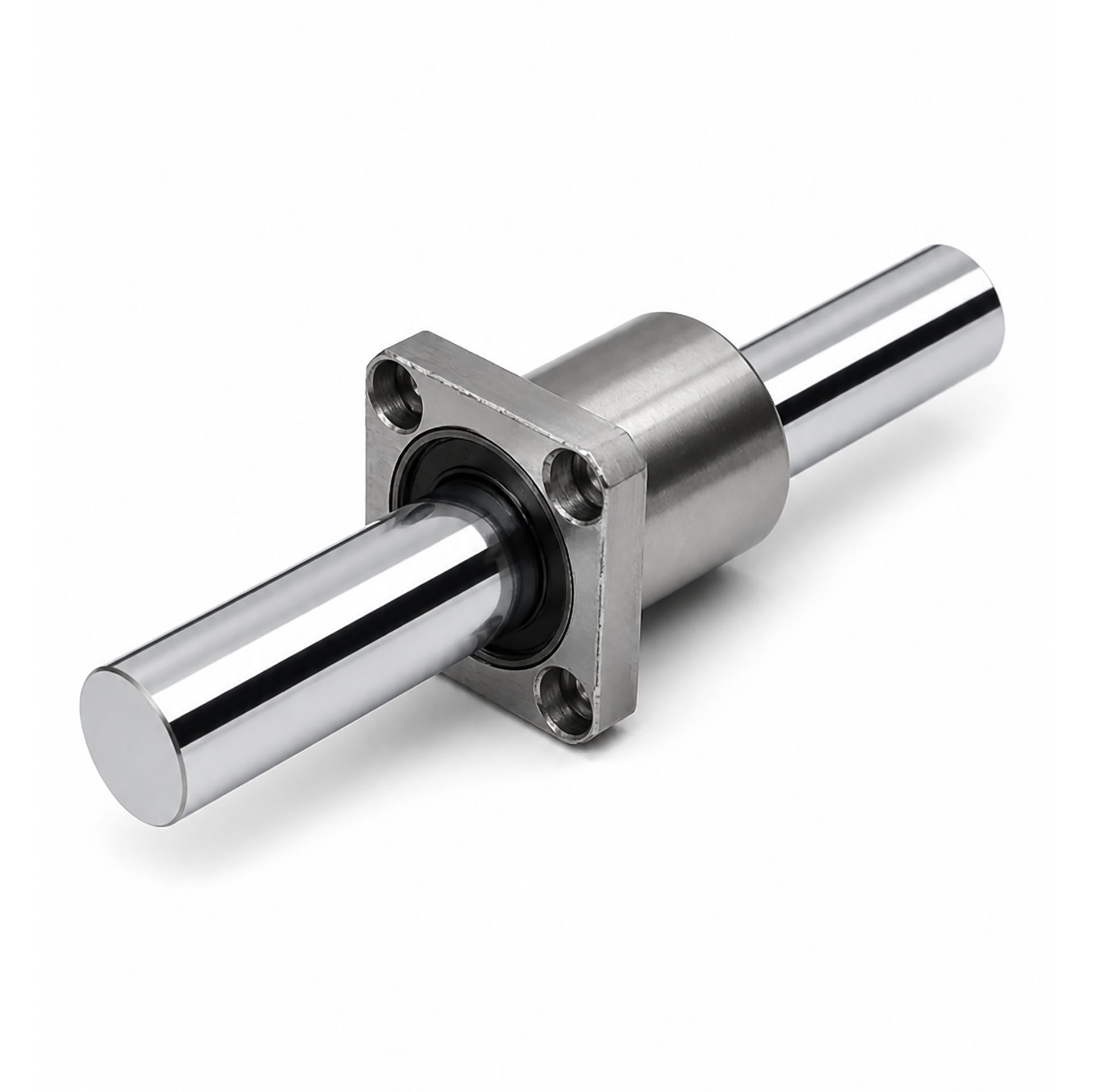

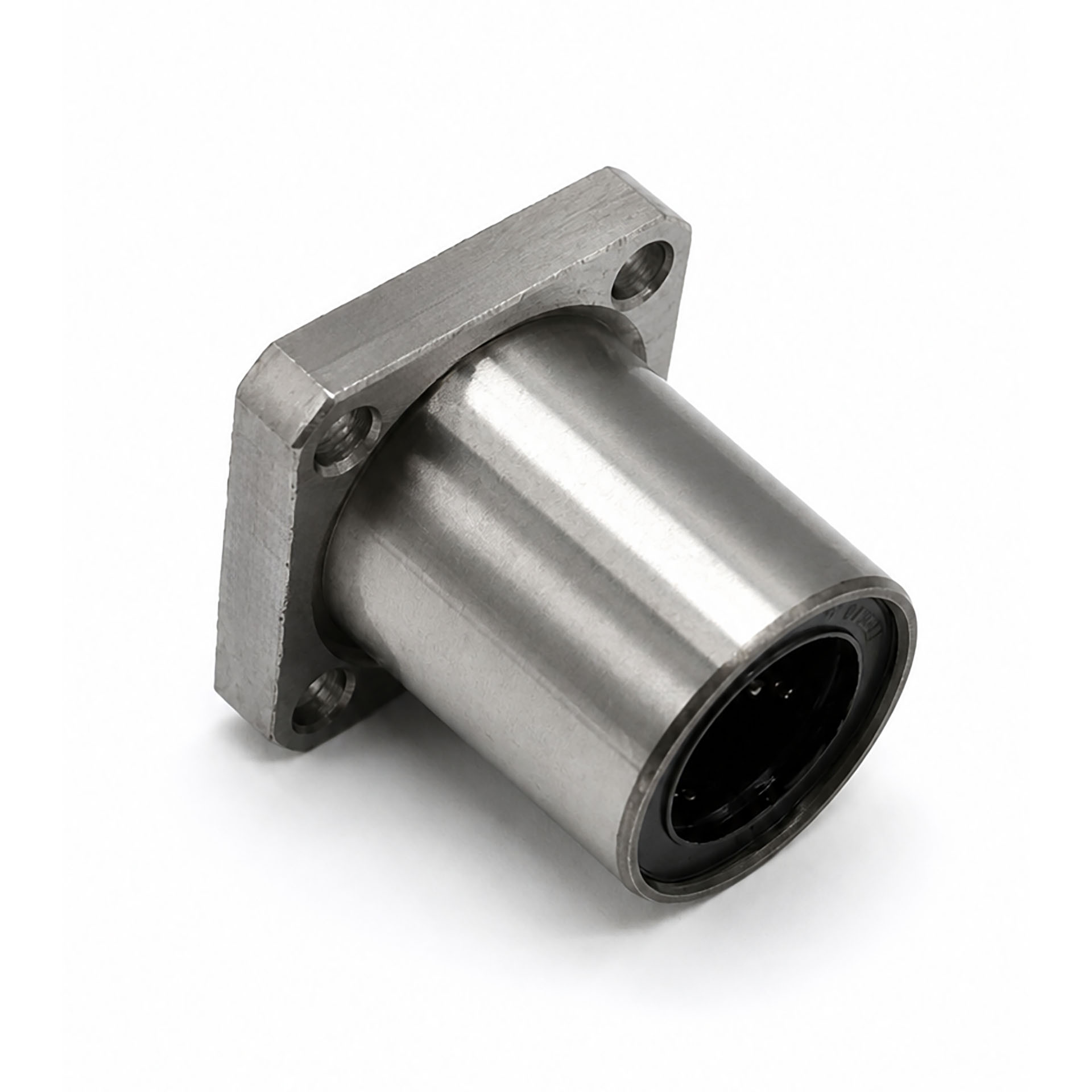

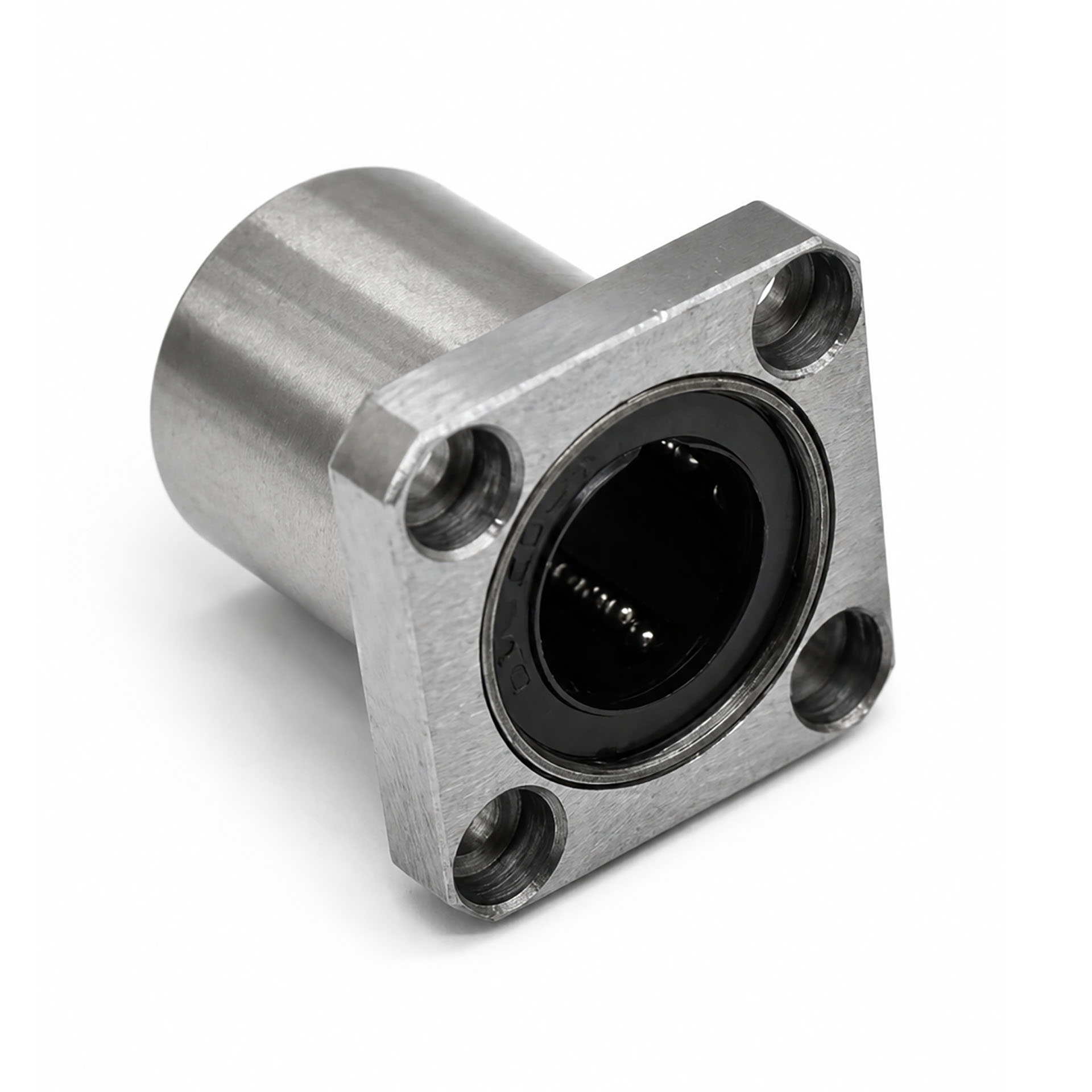

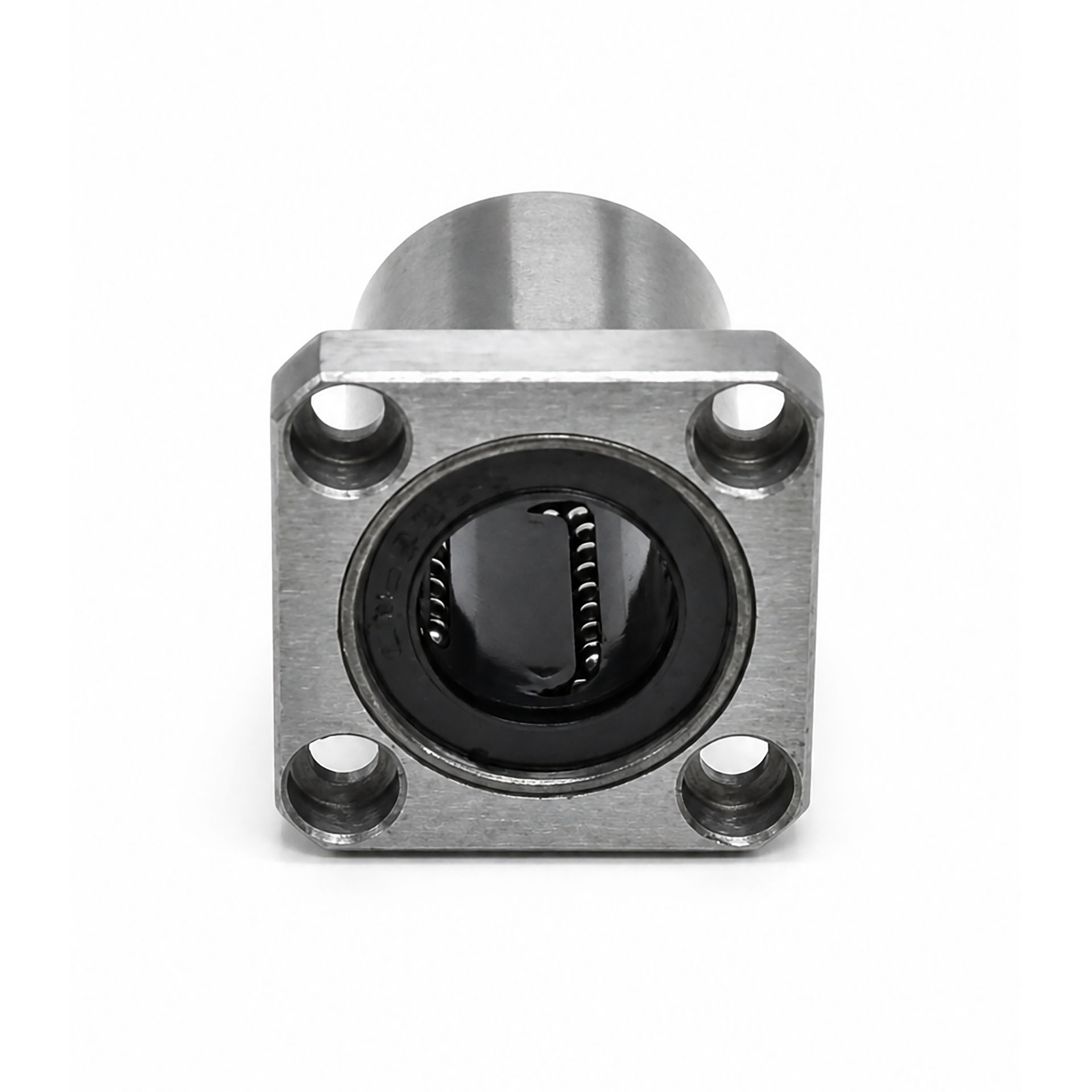

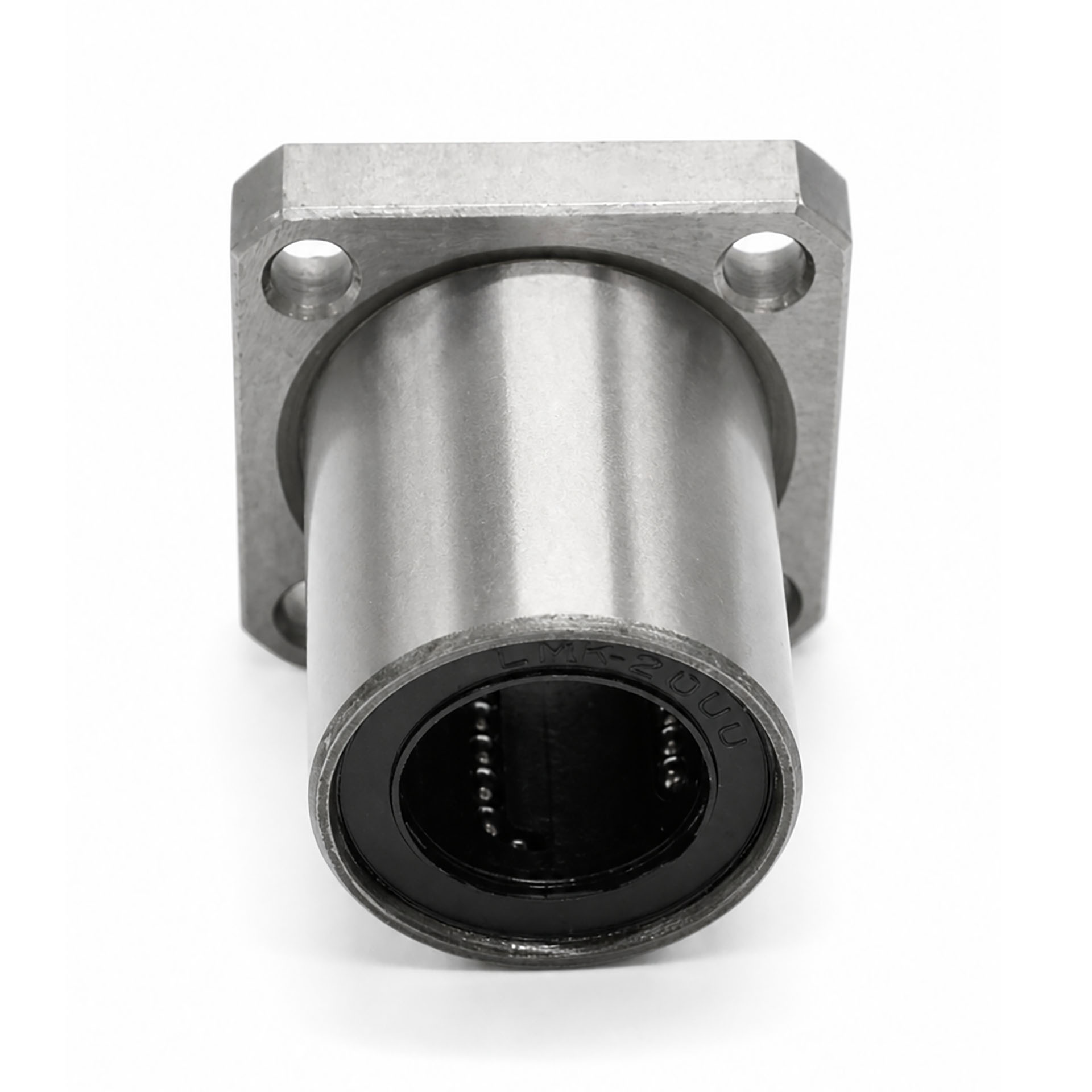

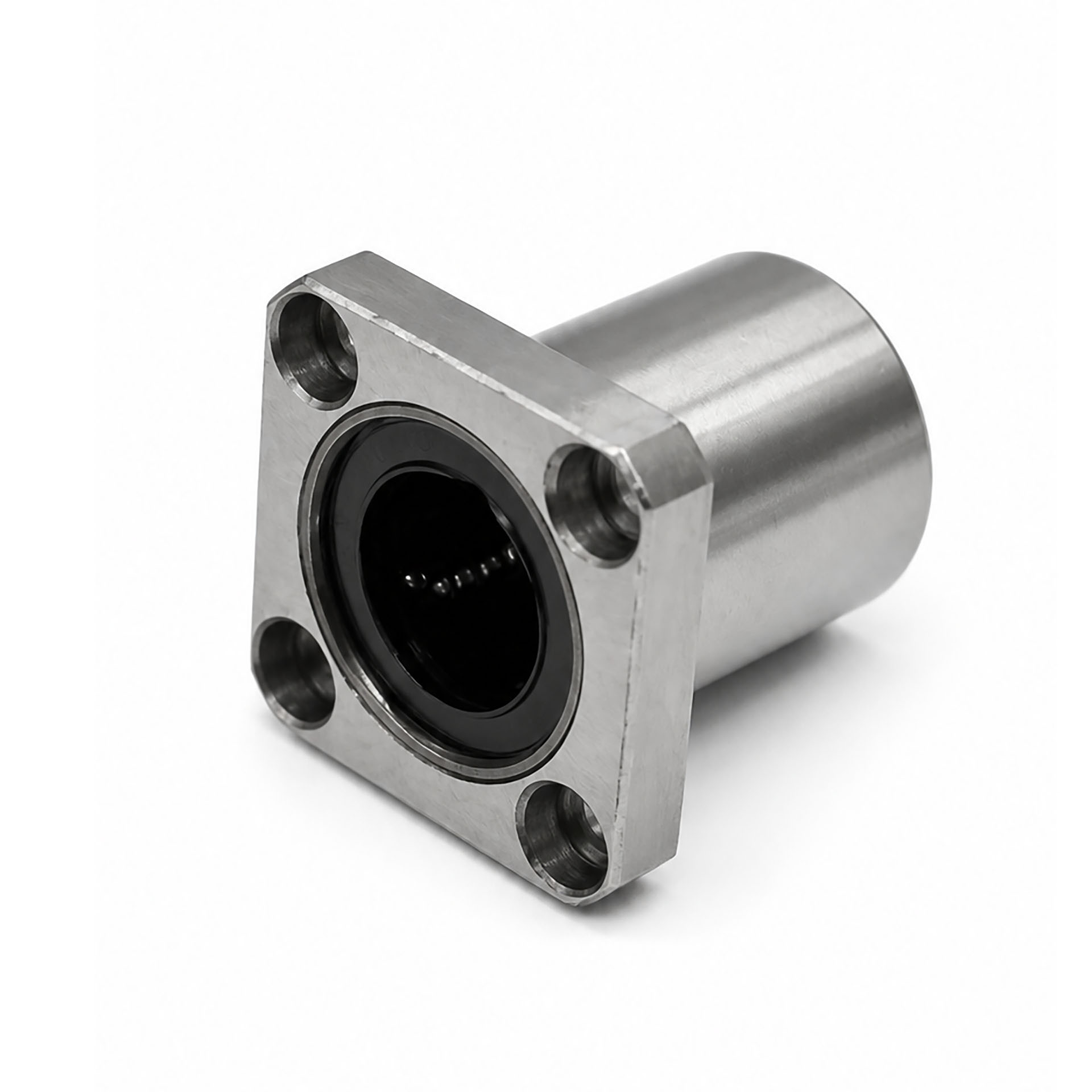

Втулка LMK60UU - шариковый линейный подшипник с квадратным фланцем на одном торце корпуса. Внутри - рециркулирующие шарики: каретка едет вдоль вала с малым трением, сам вал не вращается. Фланец позволяет закрепить втулку на плите, стенке портала или торце каретки.

Расшифровка маркировки: LM - линейный шариковый подшипник метрической серии; K - квадратный фланец; 60 - диаметр вала, мм; UU - резиновые уплотнения с обоих торцов (пыль, стружка, удержание смазки).

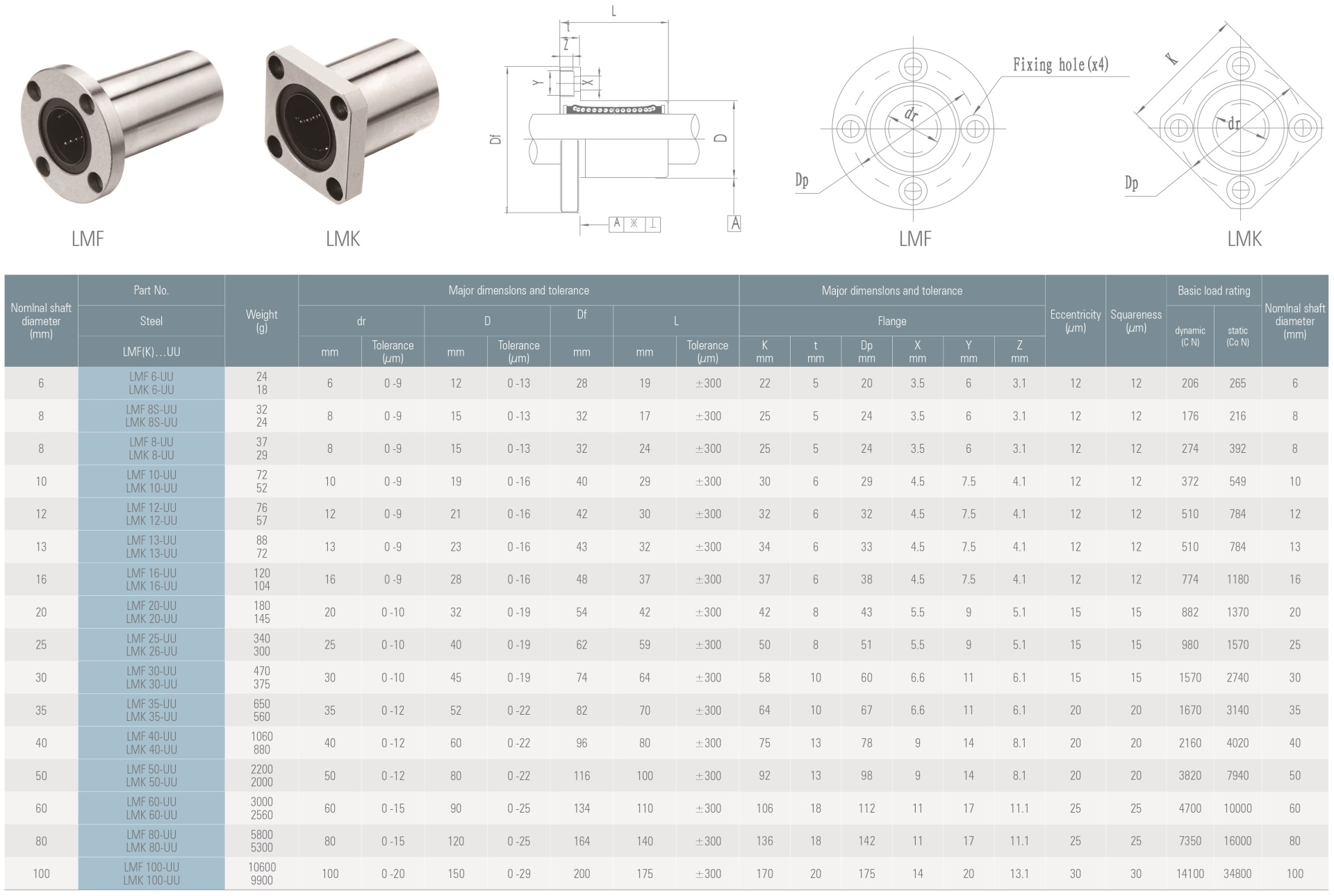

Типовые размеры: отверстие 60 мм, наружный диаметр корпуса 90 мм, длина 110 мм. Квадрат фланца 106 мм, диаметр расположения крепежа 112 мм, толщина фланца 18 мм, четыре отверстия 11×17×11,1 мм. Динамическая грузоподъёмность 4700 Н, статическая - 10000 Н, масса 2,56 кг.

Назначение. Подвижные узлы станков с ЧПУ, фрезерно-гравировальные и плазменные оси, линейные модули автоматизации - там, где вал диаметром 60 мм должен проходить сквозь стенку, а втулку удобно крепить фланцем.

Монтаж. Установите фланец на ровную жёсткую поверхность и затяните четыре винта М10 без перекоса корпуса. Вал должен садиться в отверстие легко - без ударов и овальной посадки. Перед включением убедитесь, что обе втулки соосны и ход каретки плавный. Срок службы зависит от чистого вала и своевременной смазки.

Обслуживание. Периодически очищайте вал, обновляйте смазку, проверяйте уплотнения и затяжку фланца. Замена - при люфте, стуке, задирах на валу или износе дорожек качения.
