SHF60 | Горизонтальный держатель вала 60 мм

Описание

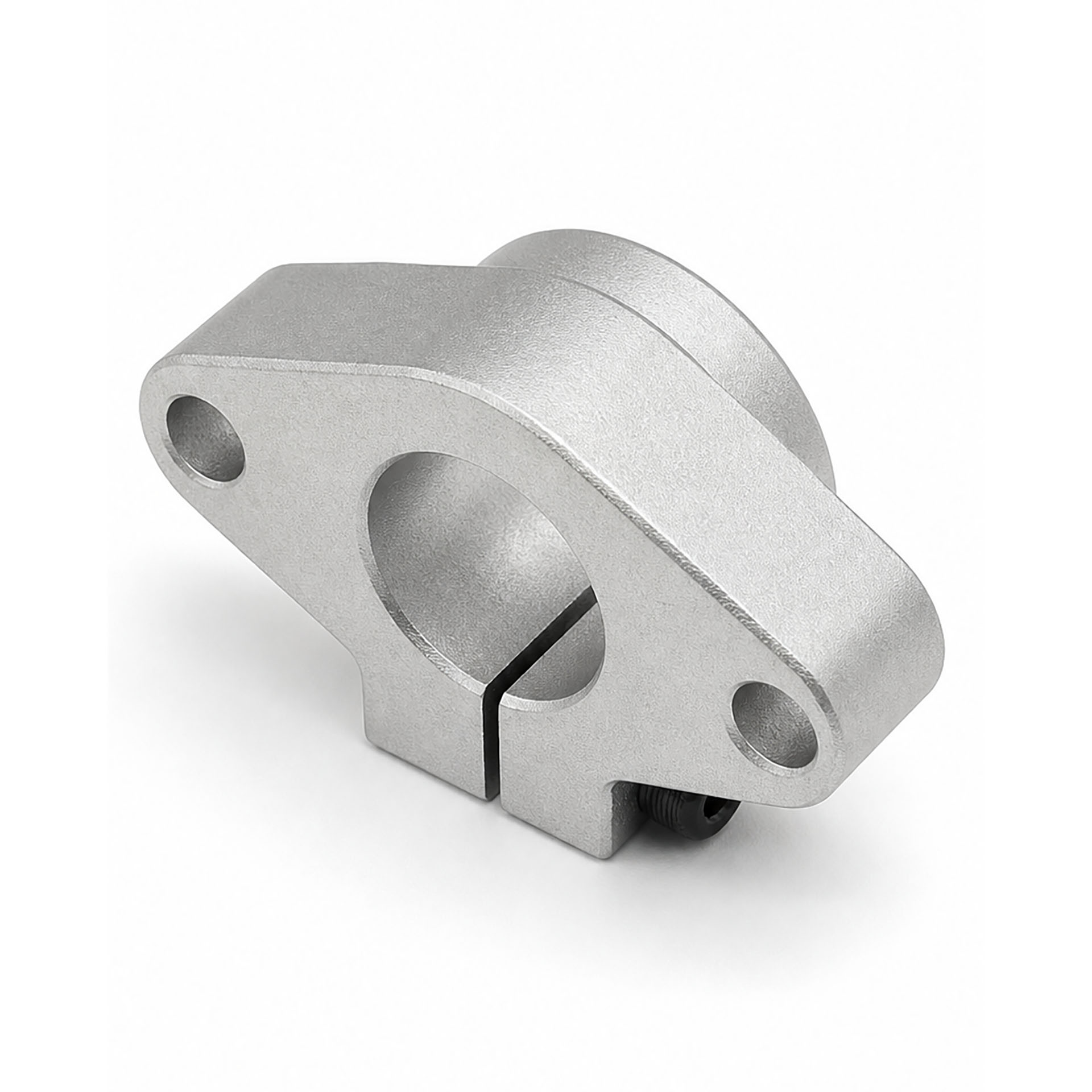

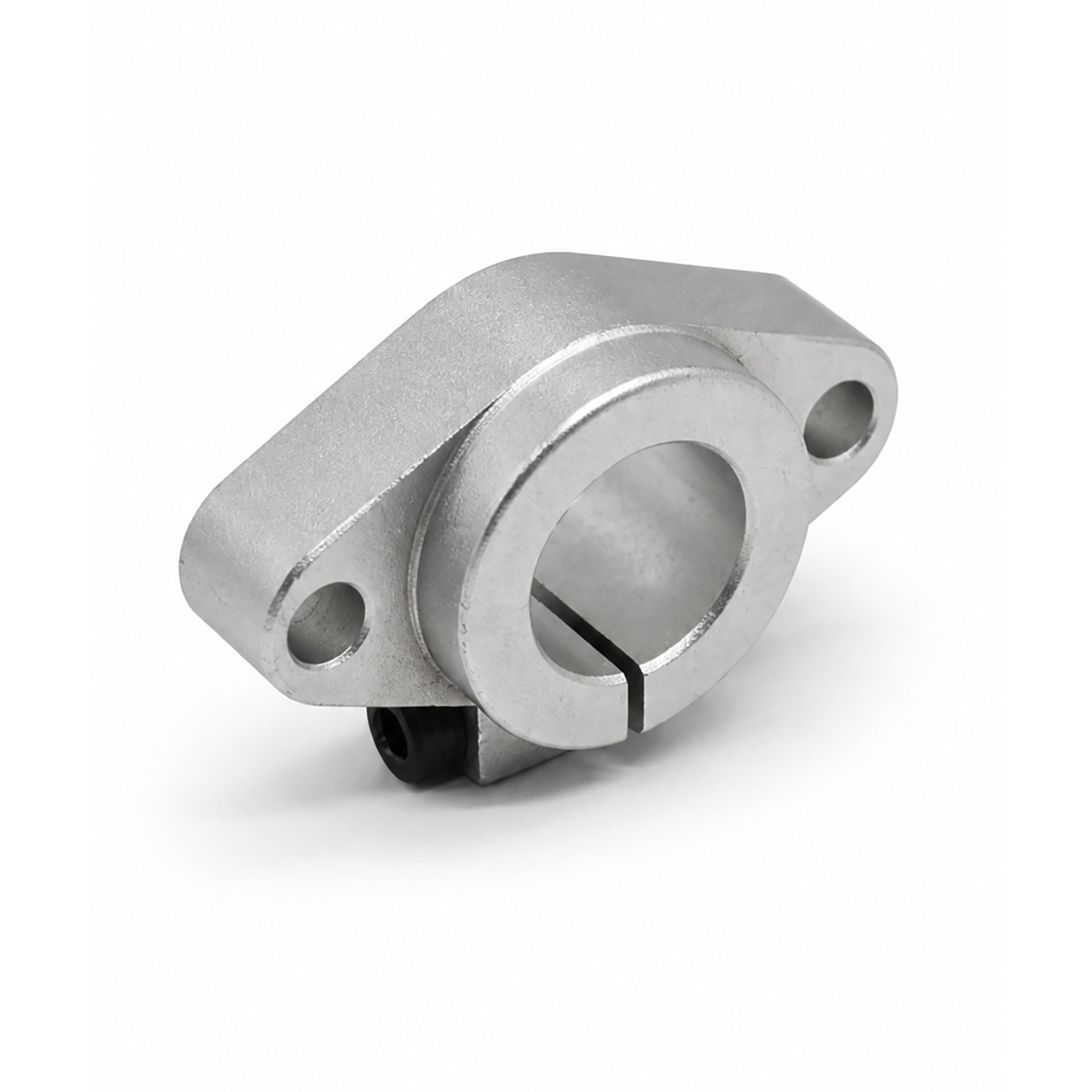

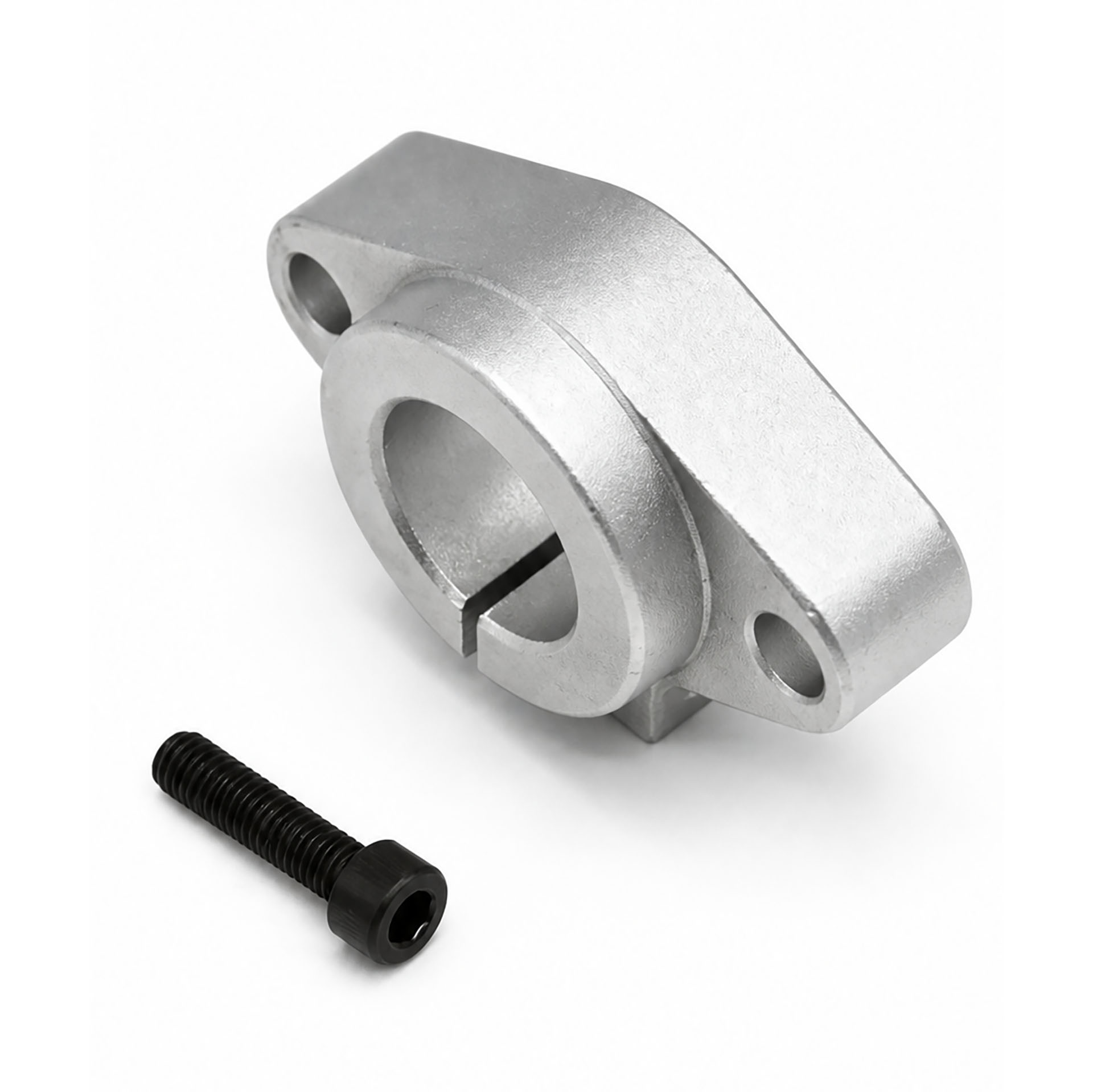

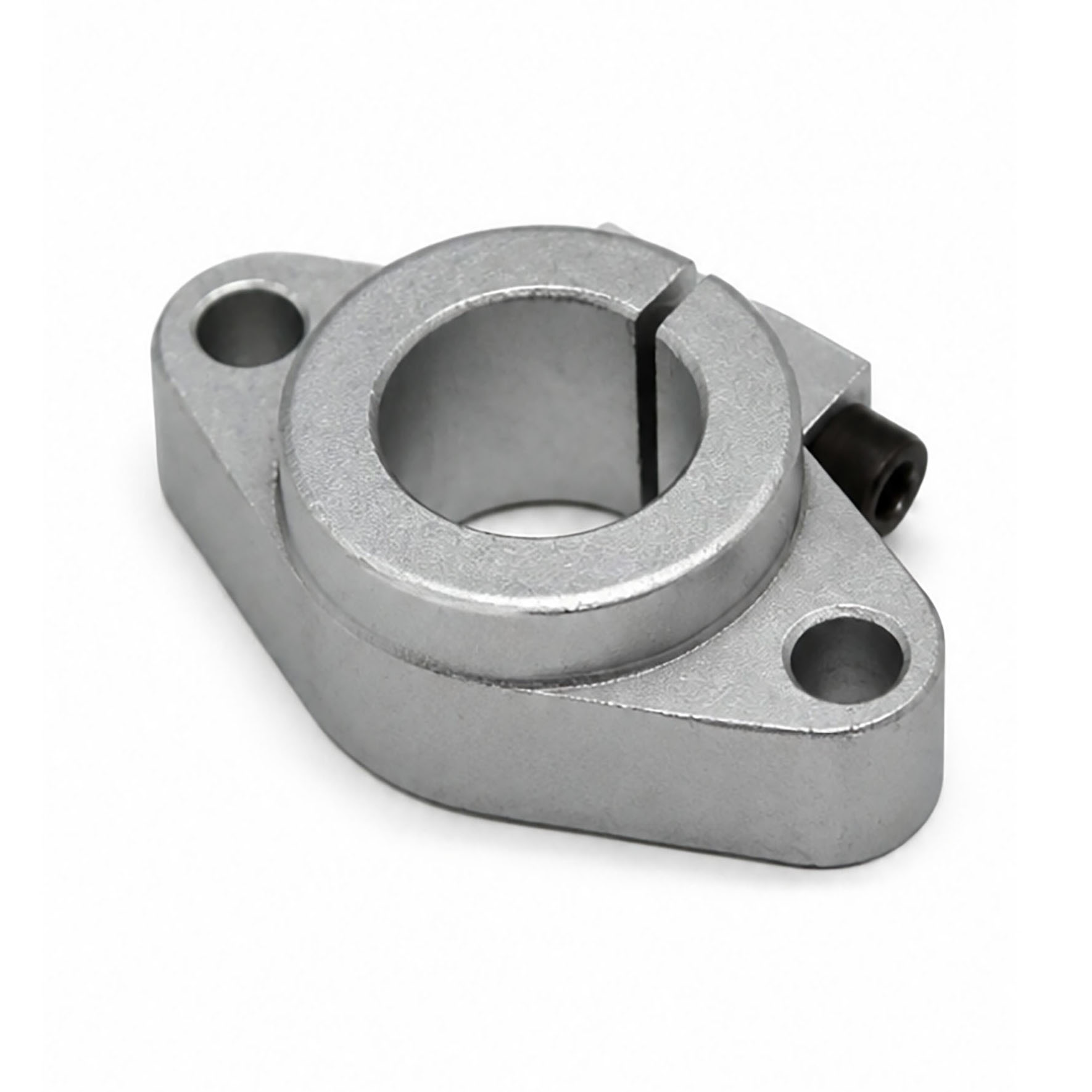

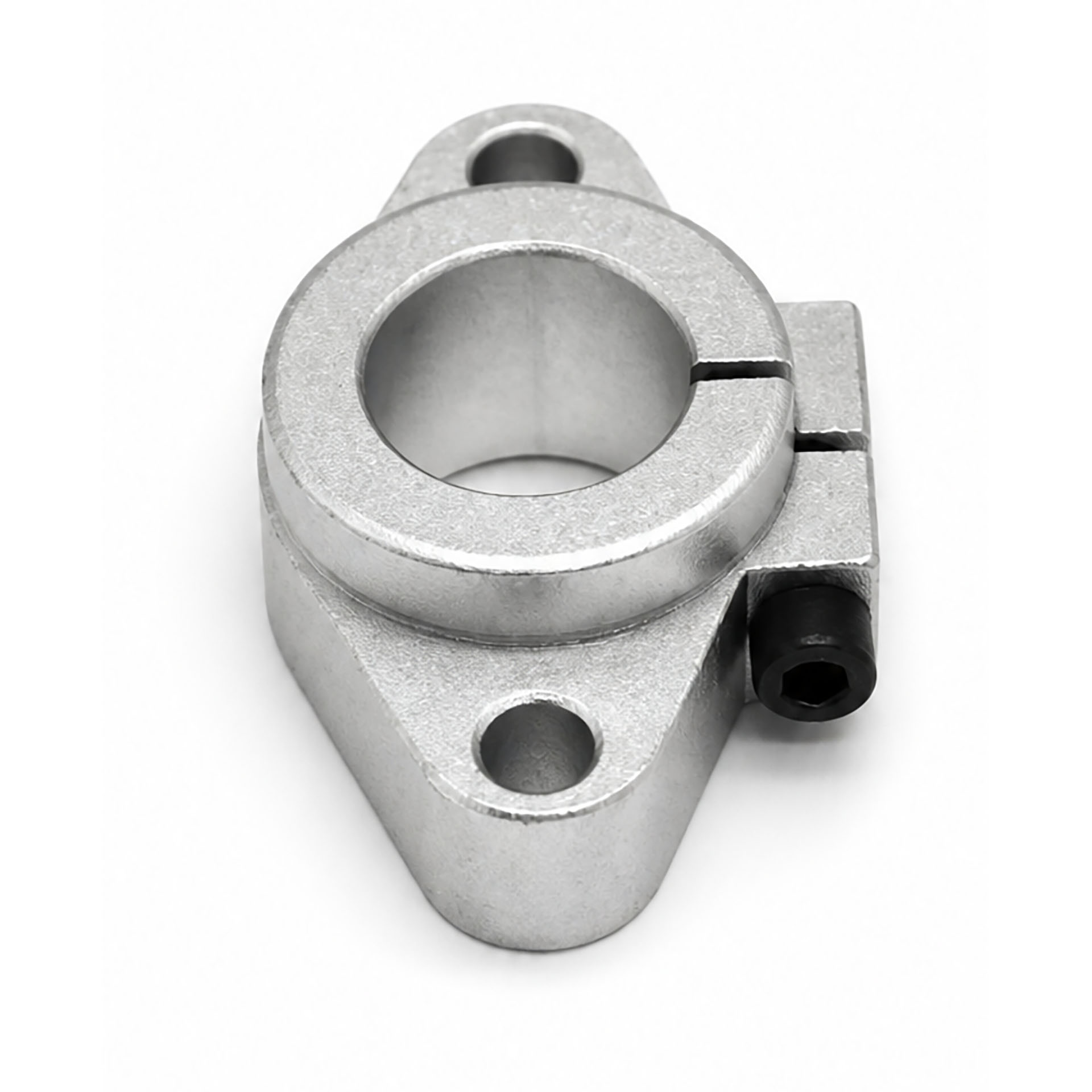

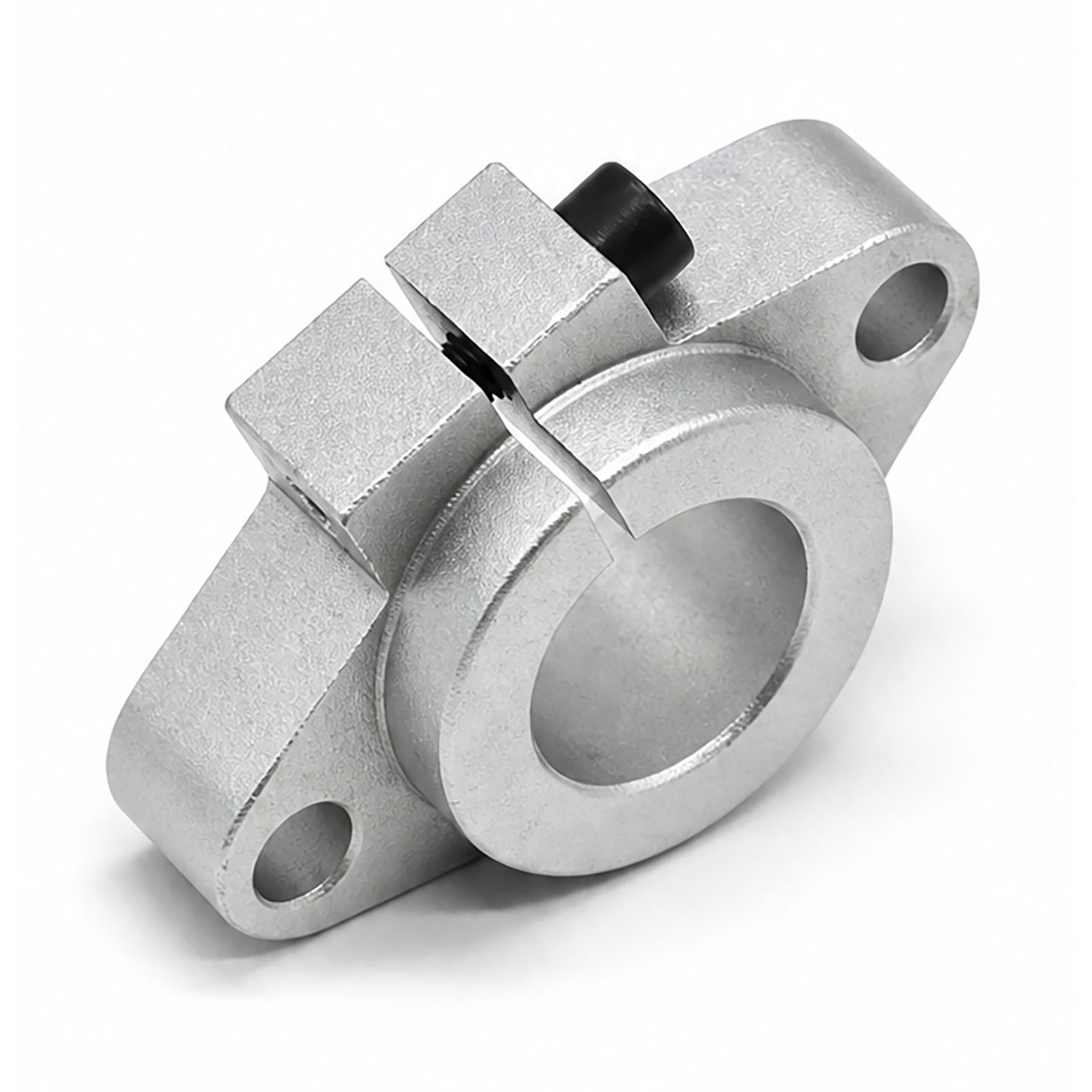

Горизонтальный держатель вала SHF60 - фланцевая концевая опора цилиндрической направляющей диаметром 60 мм. В отличие от вертикальных опор серии SK, корпус SHF ставится фланцем к плите: вал выходит перпендикулярно опорной плоскости и фиксируется в цилиндрическом отверстии затяжным винтом.

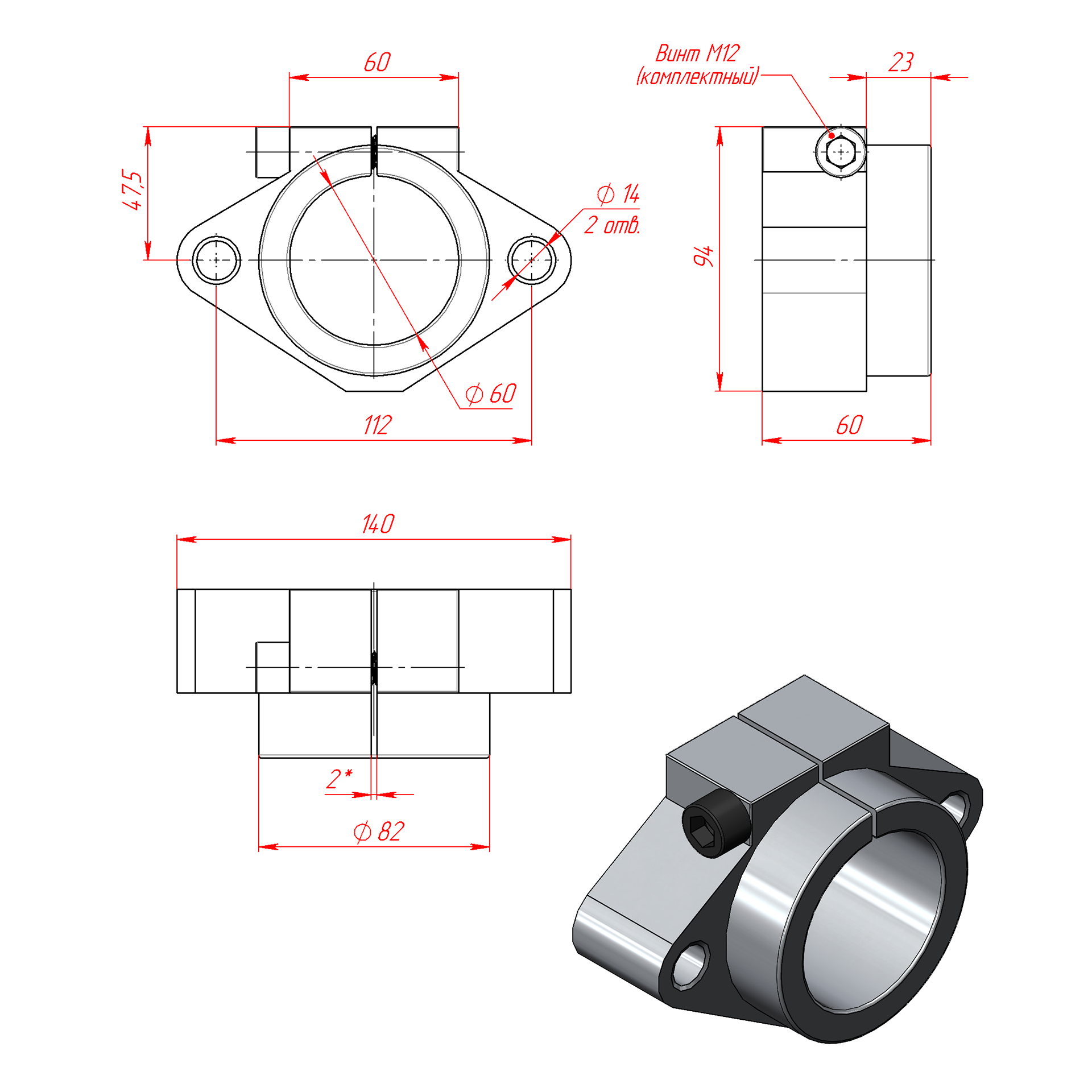

Корпус - дюралюминий с анодированием: относительно небольшой вес при жёсткости под вал крупного диаметра. Посадочный канал диаметром 60 мм, установочный винт M12. К основанию держатель крепится двумя винтами через «ушки» фланца: монтажные отверстия диаметром 14 мм, межцентровое расстояние 112 мм, ширина фланца 140 мм.

Назначение. Фиксация концов гладких и прецизионных полированных валов диаметром 60 мм, когда направляющая должна располагаться перпендикулярно столу или стенке портала: мощные фрезерные ЧПУ, портальные оси, линейные модули и линии автоматизации. Опора задаёт геометрию оси, уменьшает прогиб конца вала и держит соосность при нагрузке и вибрации.

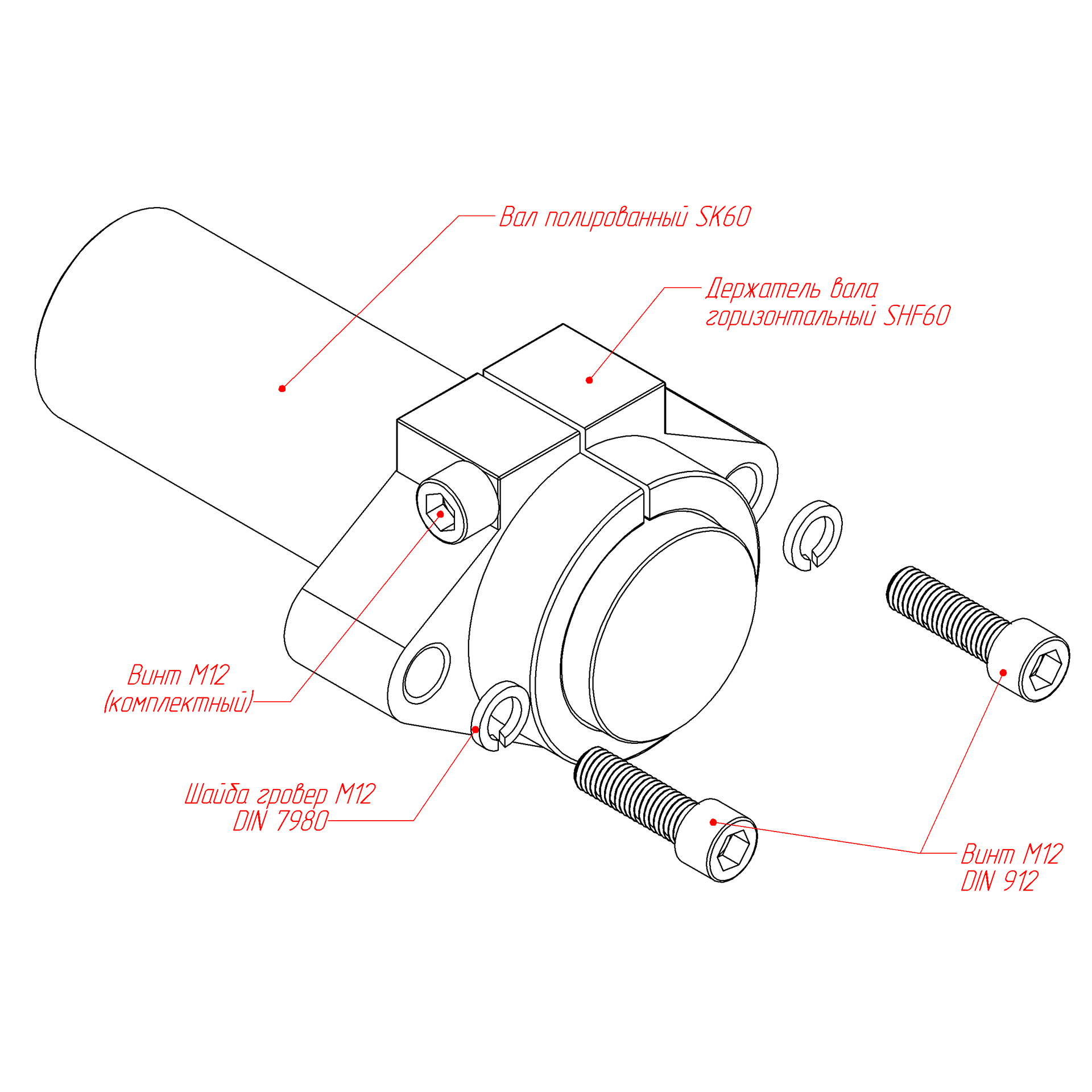

Монтаж. Выставьте фланец на ровную жёсткую поверхность, закрепите двумя винтами. Вставьте вал 60 мм, выровняйте соосность пары опор, затяните винт M12. После первых часов работы протяните крепеж повторно.

Обслуживание. Смазка корпуса не нужна. Периодически проверяйте затяжку винтов (монтажных и зажимного), защищайте узел от абразива. Меняйте опору при трещине корпуса, срыве резьбы винта или деформации фланца.
