SK60 | Вертикальный держатель вала 60 мм

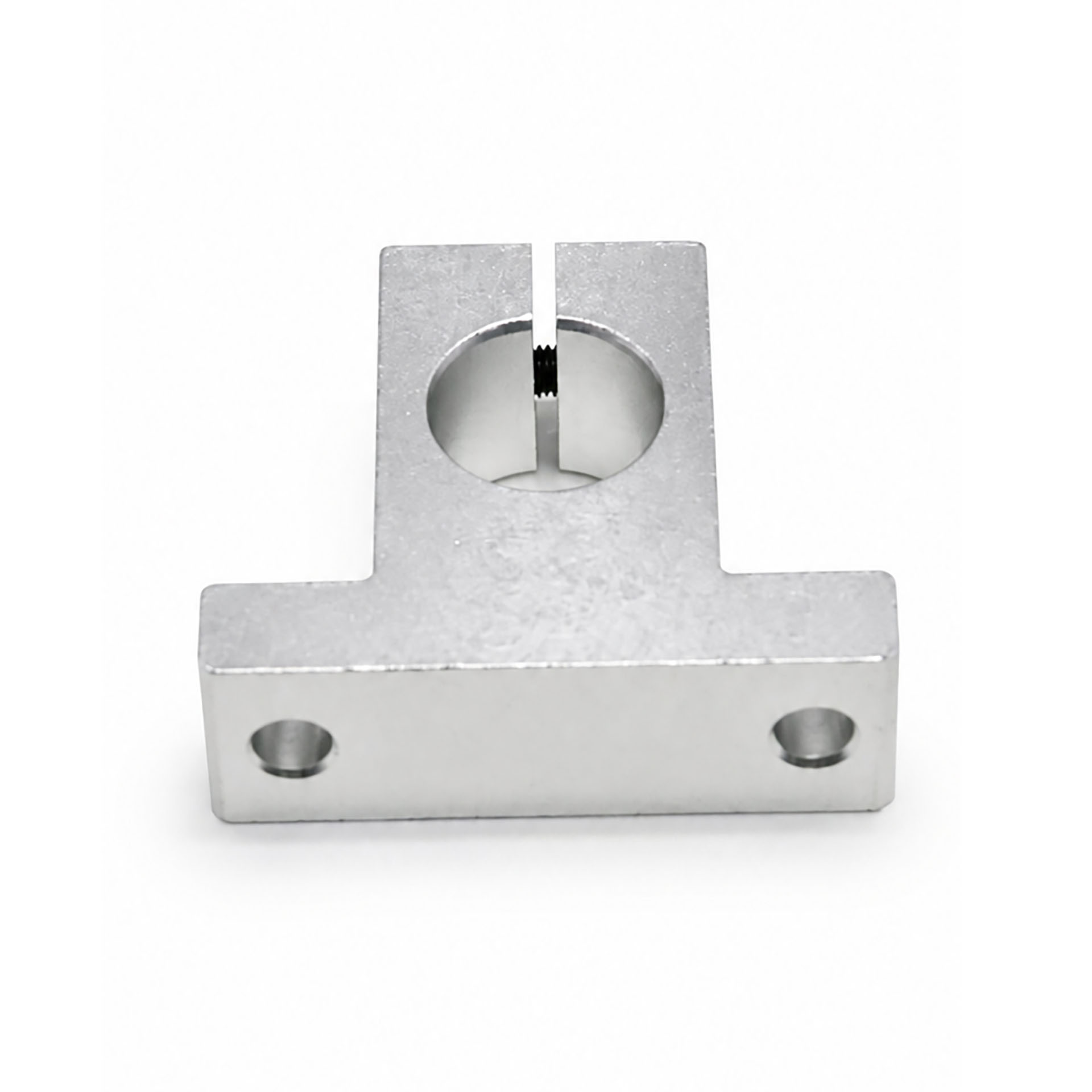

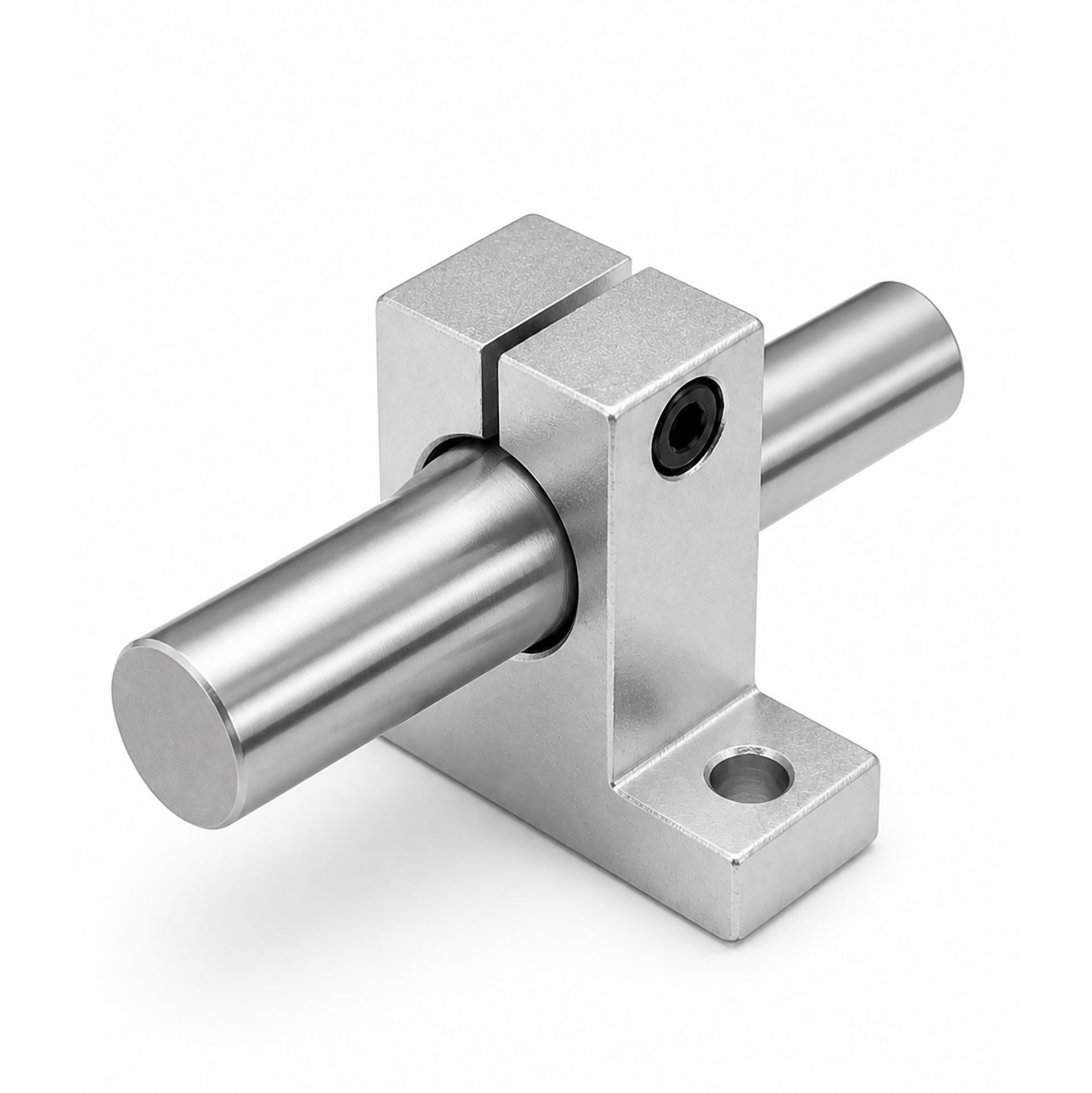

Вертикальный держатель вала SK60 - концевая опора цилиндрической направляющей диаметром 60 мм. Изделие ставит вал на высоте 80 мм до оси и держит его параллельно опорной плоскости: основание крепится к столу, раме или порталу, вал входит в разрезной посадочный канал и фиксируется затяжным винтом сверху.

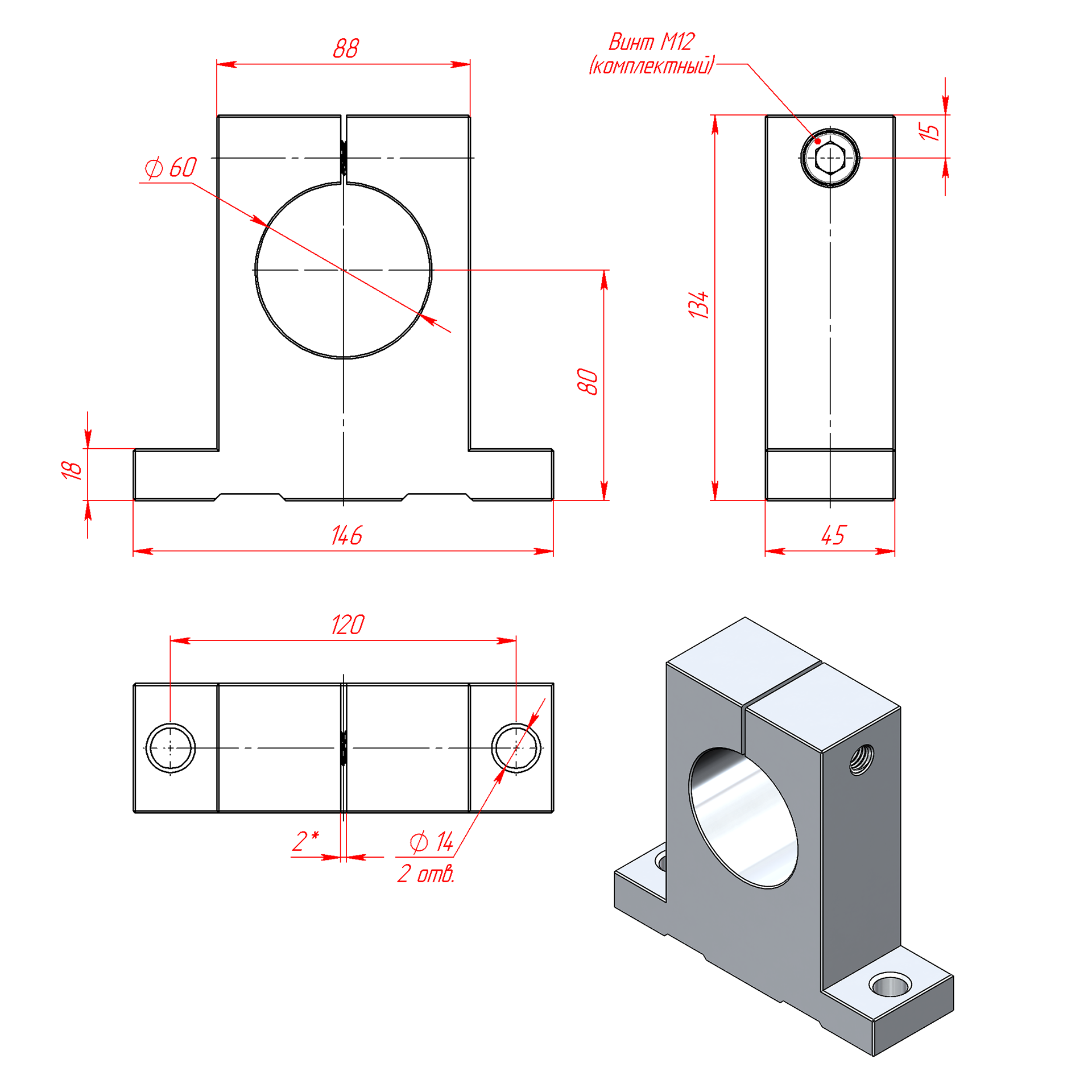

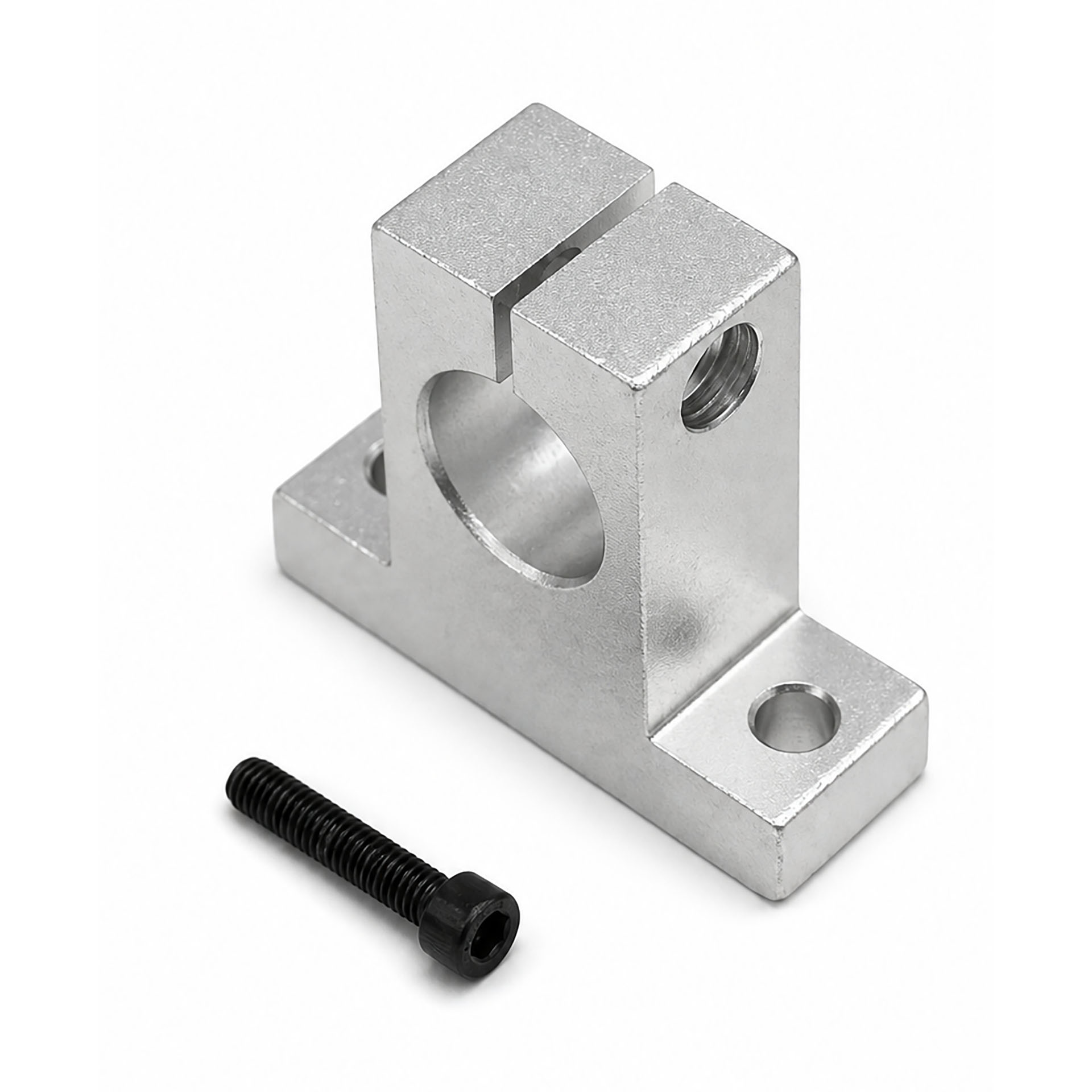

Корпус - дюралюминий с анодированием. При массе около 1,2 кг узел остаётся легче стального аналога и даёт запас жёсткости под вал крупного диаметра. Посадочное отверстие с винтом M12 обеспечивает плотный обхват без перекоса оси. К основанию опора ставится на двух лапках: монтажные отверстия диаметром 14 мм, межцентровое расстояние в каталогах - 120 мм.

SK60 – верх линейки SK (от SK8 до SK60) и прямой аналог держателей SH60 / SH60A. При замене сверяйте высоту до оси, ширину корпуса и шаг крепежа.

Назначение. Фиксация гладких и прецизионных полированных валов диаметром 60 мм в системах линейного перемещения с высокой нагрузкой: крупные портальные фрезеры и плазма, раскрой толстого листа, тяжёлые модули ЧПУ, автоматизация и сборочные линии. Опора задаёт геометрию оси, снижает вибрации на концах вала и сохраняет соосность при длительной работе.

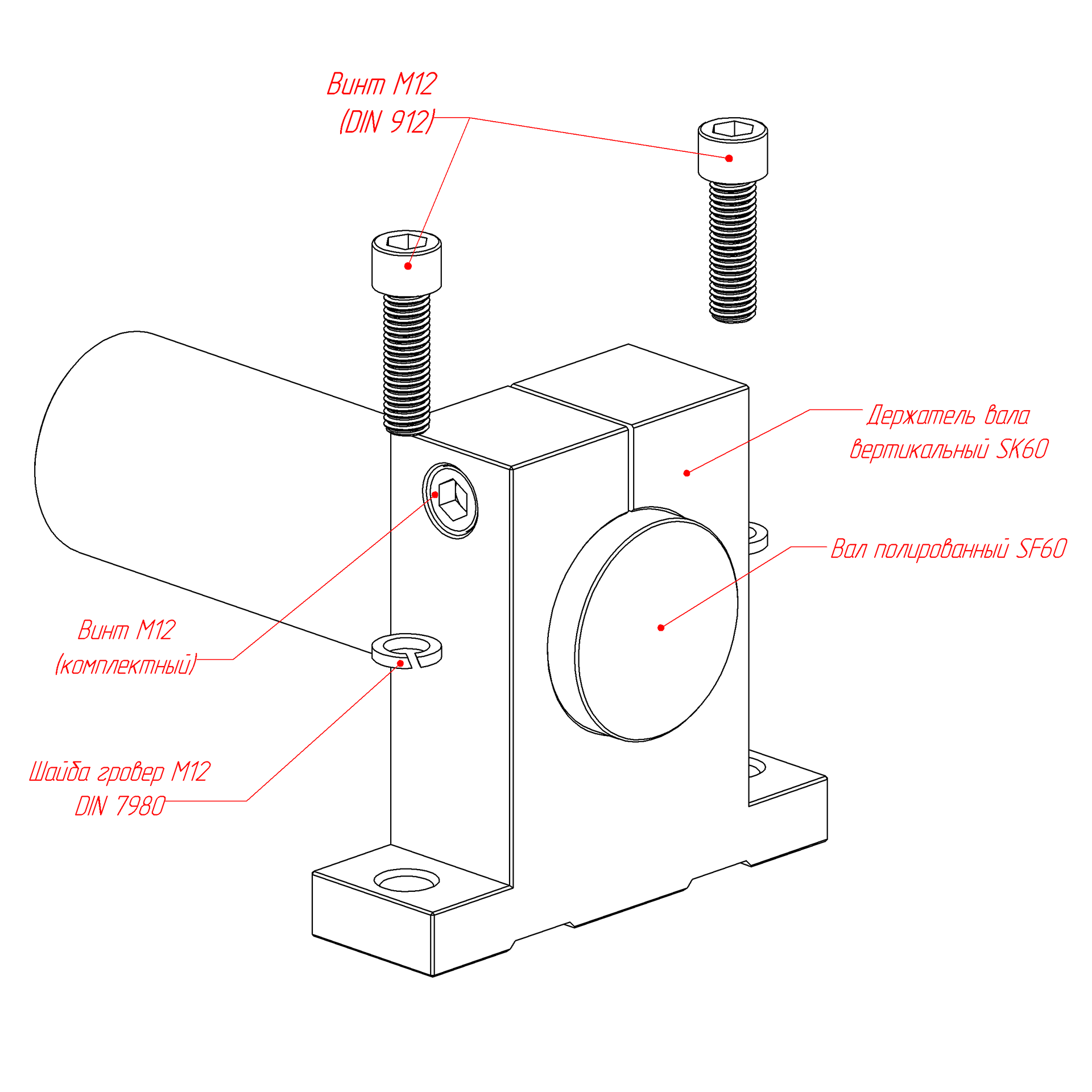

Монтаж. Закрепите корпус двумя винтами на ровной несущей поверхности. Вставьте вал 60 мм, выставьте соосность всех опор по линии, затяните винт M12. Перед пуском проверьте плавность хода каретки и повторно протяните крепеж после первых часов работы.

Обслуживание. Смазка корпуса не нужна. Периодически контролируйте затяжку винтов (монтажных и зажимного), защищайте узел от абразива. Замена - при трещине корпуса, деформации канала, срыве резьбы винта или потере геометрии базы.
