LM50-UU | Втулка шариковая для вала 50 мм

Описание

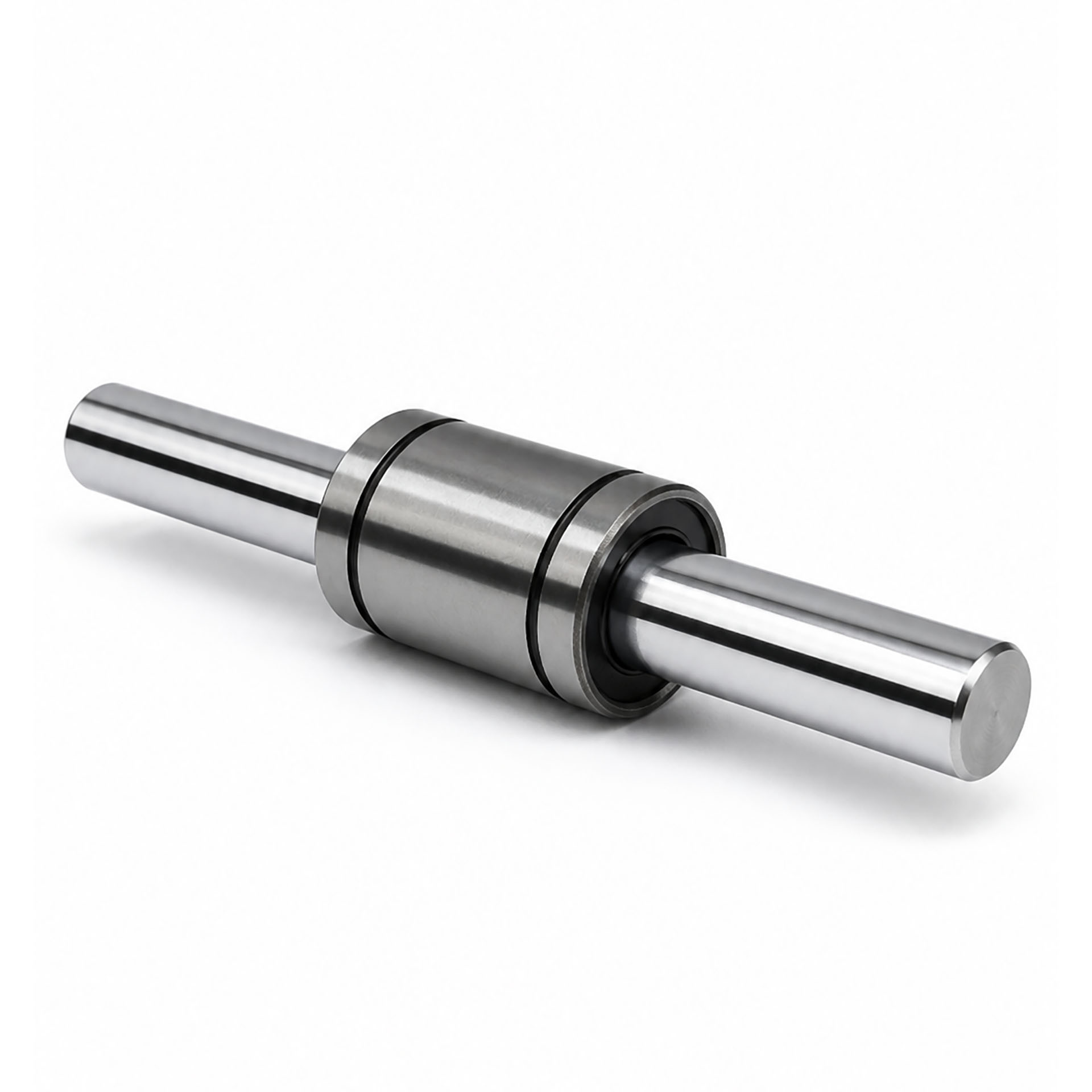

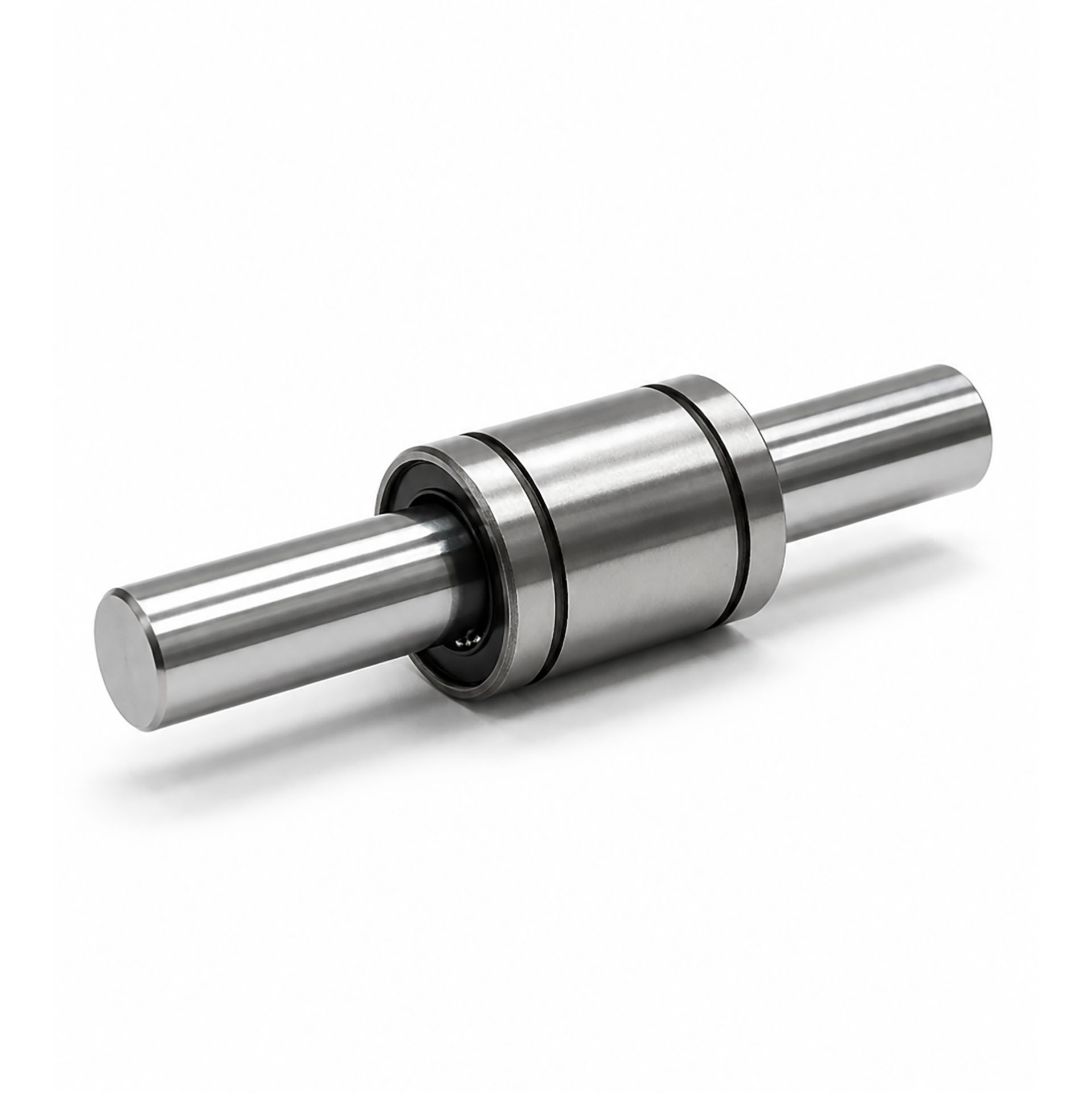

Шариковая втулка LM50-UU (в каталогах также LM50UU, LM50 UU, LM5080100) - готовый линейный подшипник без фланца. Вал не вращается: каретка перемещается вдоль цилиндрической направляющей с малым трением за счёт замкнутых дорожек качения.

Расшифровка маркировки: LM – метрический стандарт бесфланцевых втулок; 50 - диаметр вала, мм; UU - манжеты с обоих торцов, чтобы удерживать смазку и отсекать пыль, стружку и влагу.

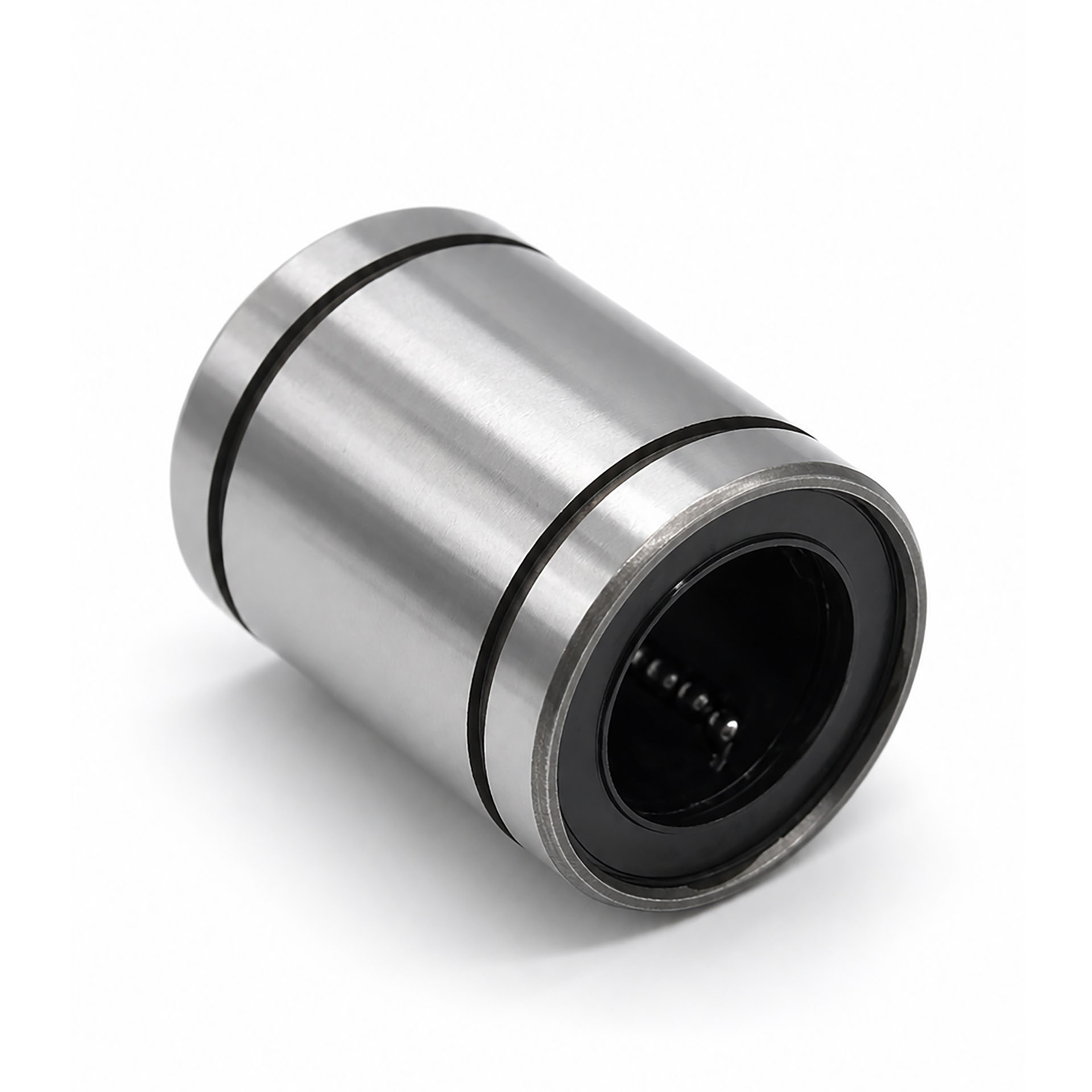

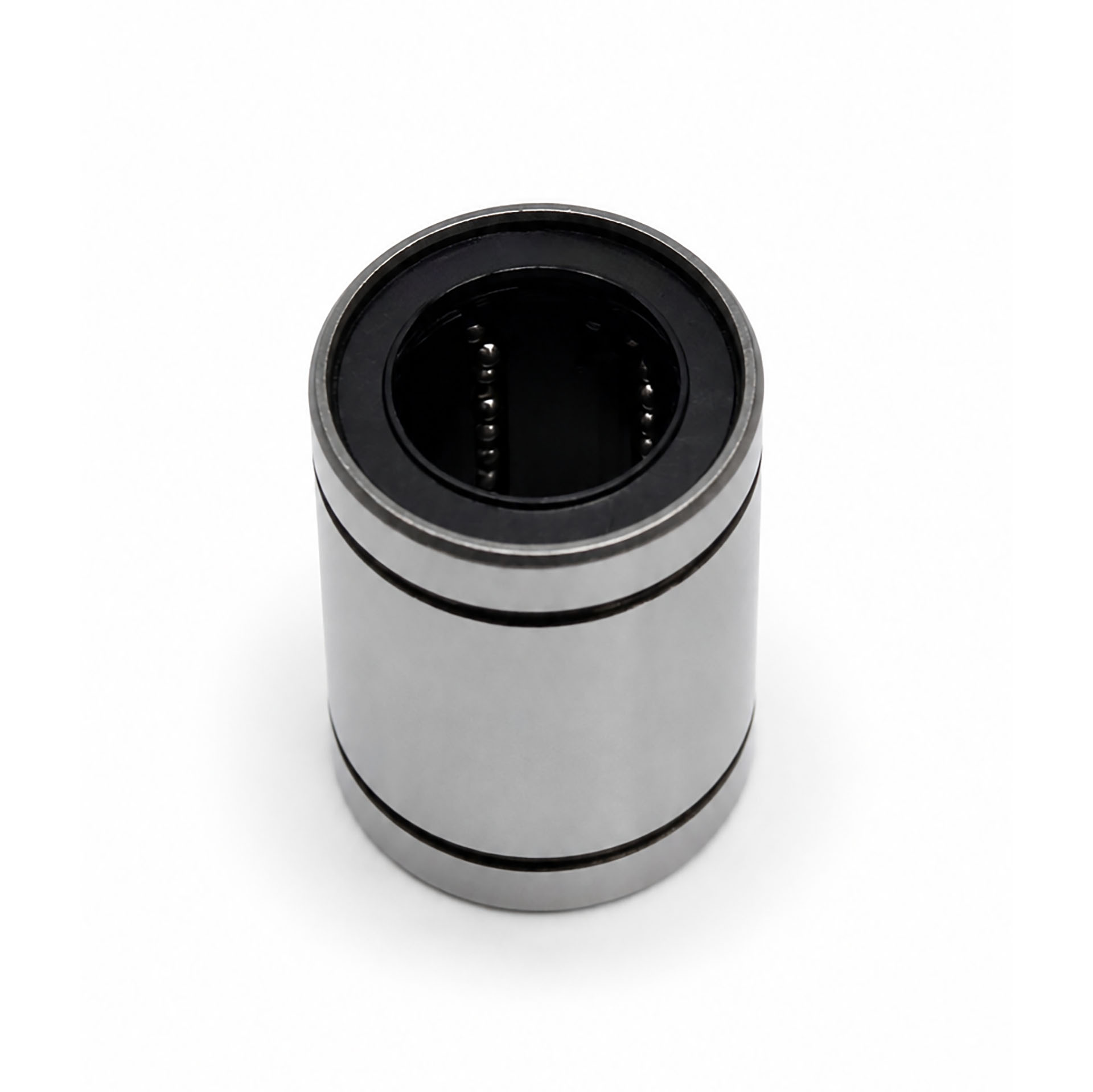

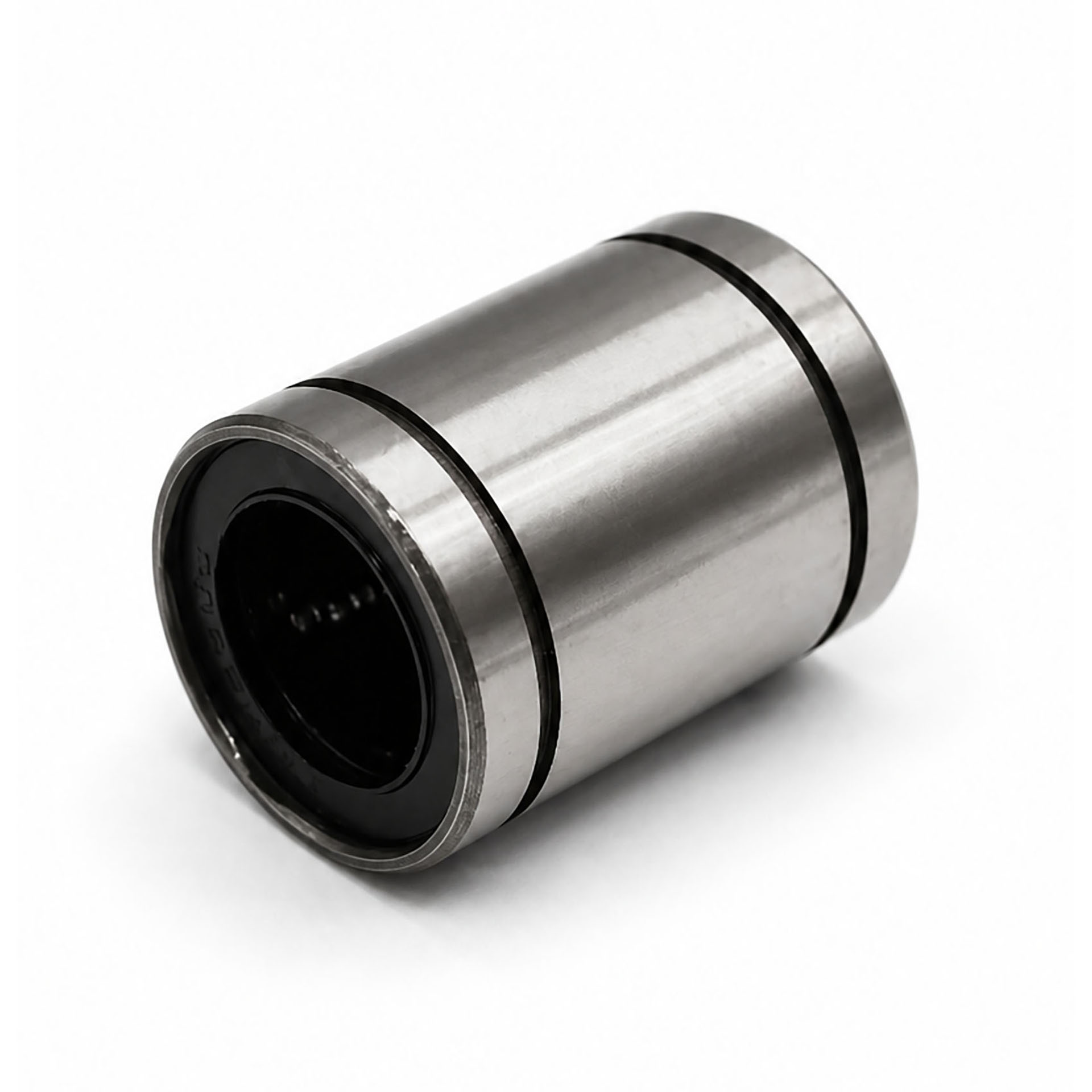

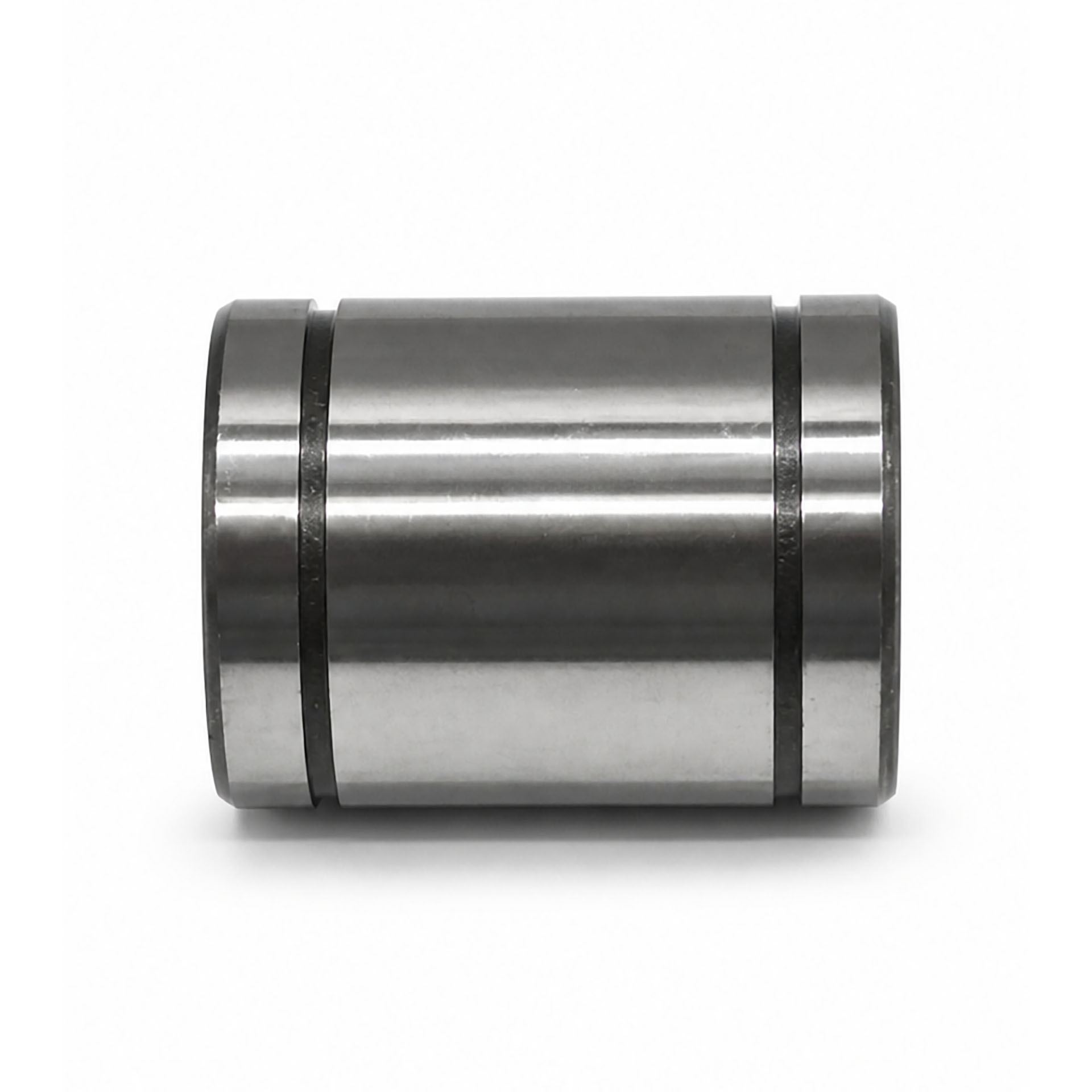

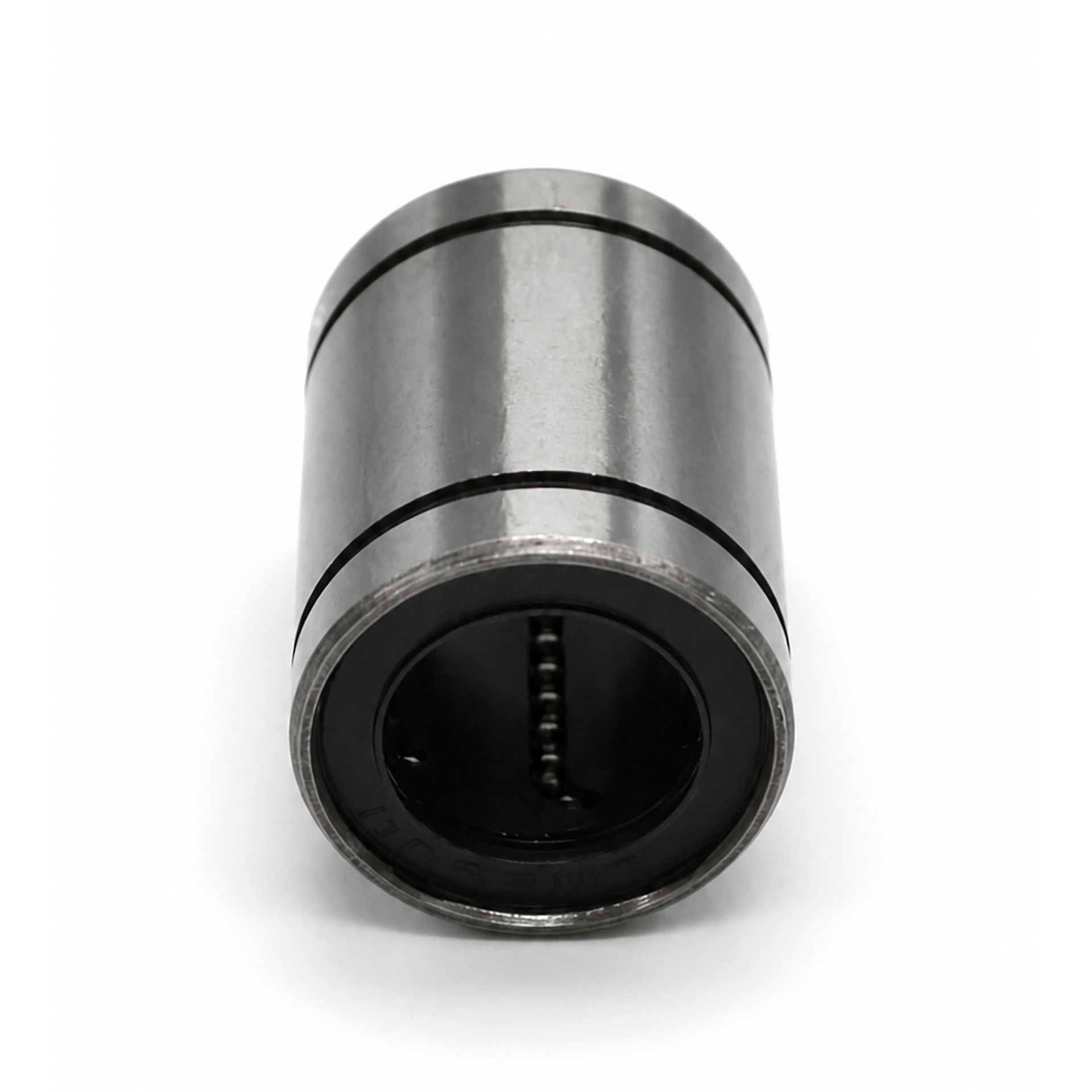

Состоит из стального наружного цилиндра, внутри полимерный сепаратор и шесть рядов шариков. На наружной поверхности - две кольцевые канавки под стопорные кольца.

Назначение. Оси ЧПУ и гравировальных станков, портальные механизмы, подающие столы, линейные модули и каретки, где нужен компактный подшипник в собственном корпусе или в алюминиевом модуле SC50UU. Для консольных нагрузок и повышенного момента лучше ставить пару втулок.

Монтаж. Втулку запрессовывают в ровное отверстие без перекоса и ударов по торцу. Фиксация - стопорными кольцами в канавках. Вал должен входить свободно. Перед пуском проверьте соосность парных втулок и плавность хода по всей длине. Ресурс зависит от чистого вала, смазки и отсутствия перекоса корпуса.

Обслуживание. Своевременно очищайте вал и обновляйте смазку. Контролируйте уплотнения и люфт. Меняйте втулку при стуке, задирах на валу, выпадении шариков или заметном радиальном зазоре.

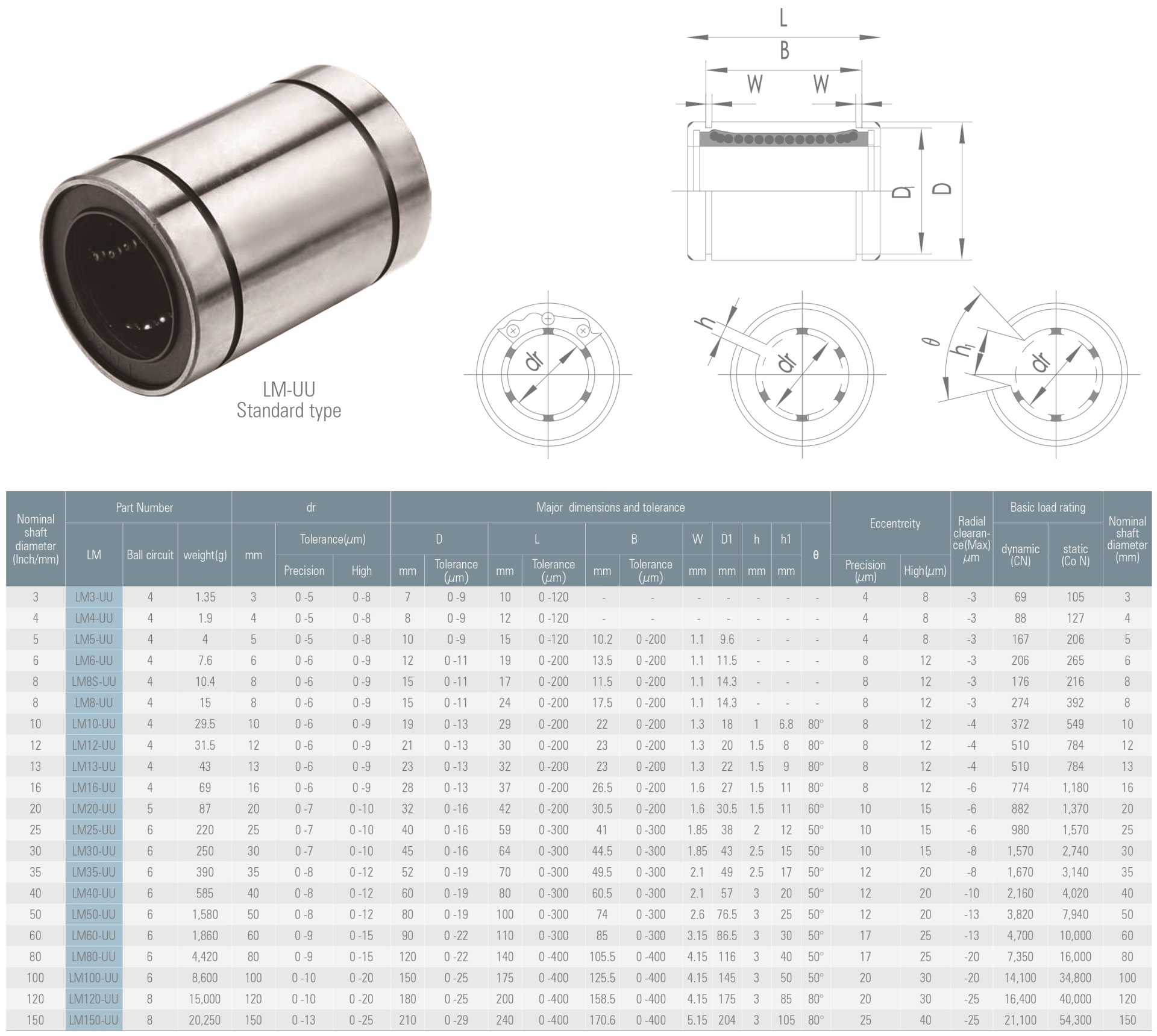

Характеристики
