SC50LUU | Опорный модуль удлиненный для вала 50 мм

Описание

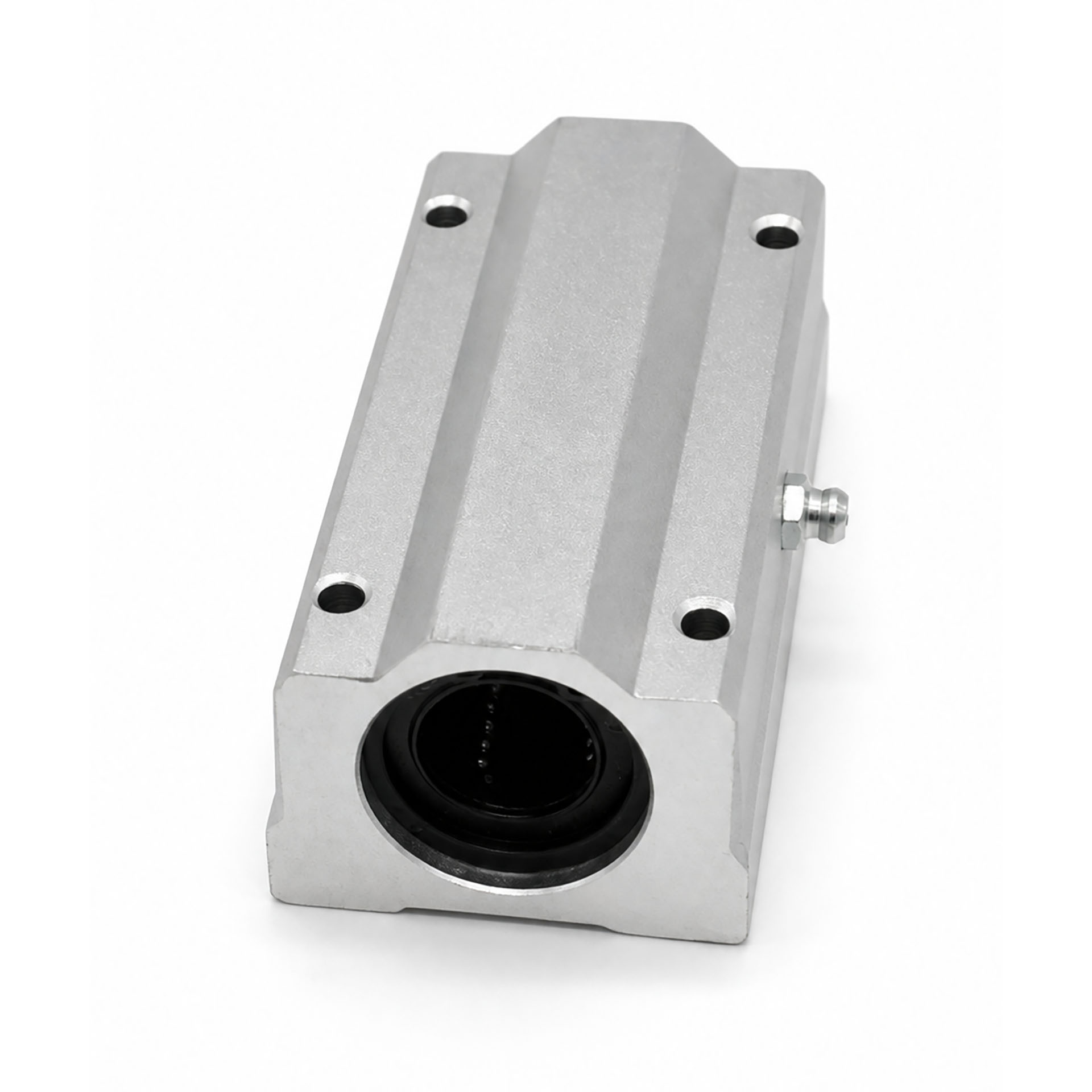

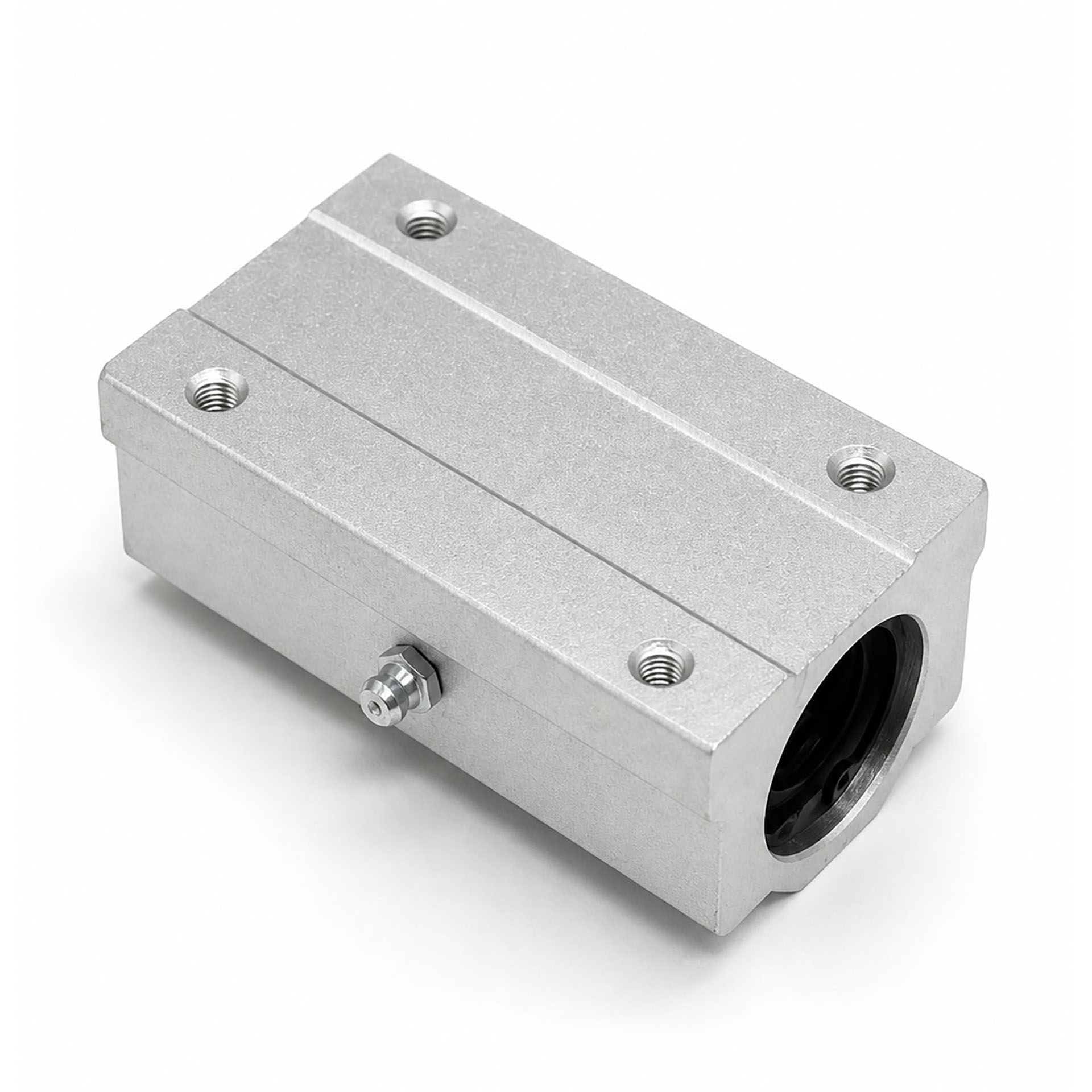

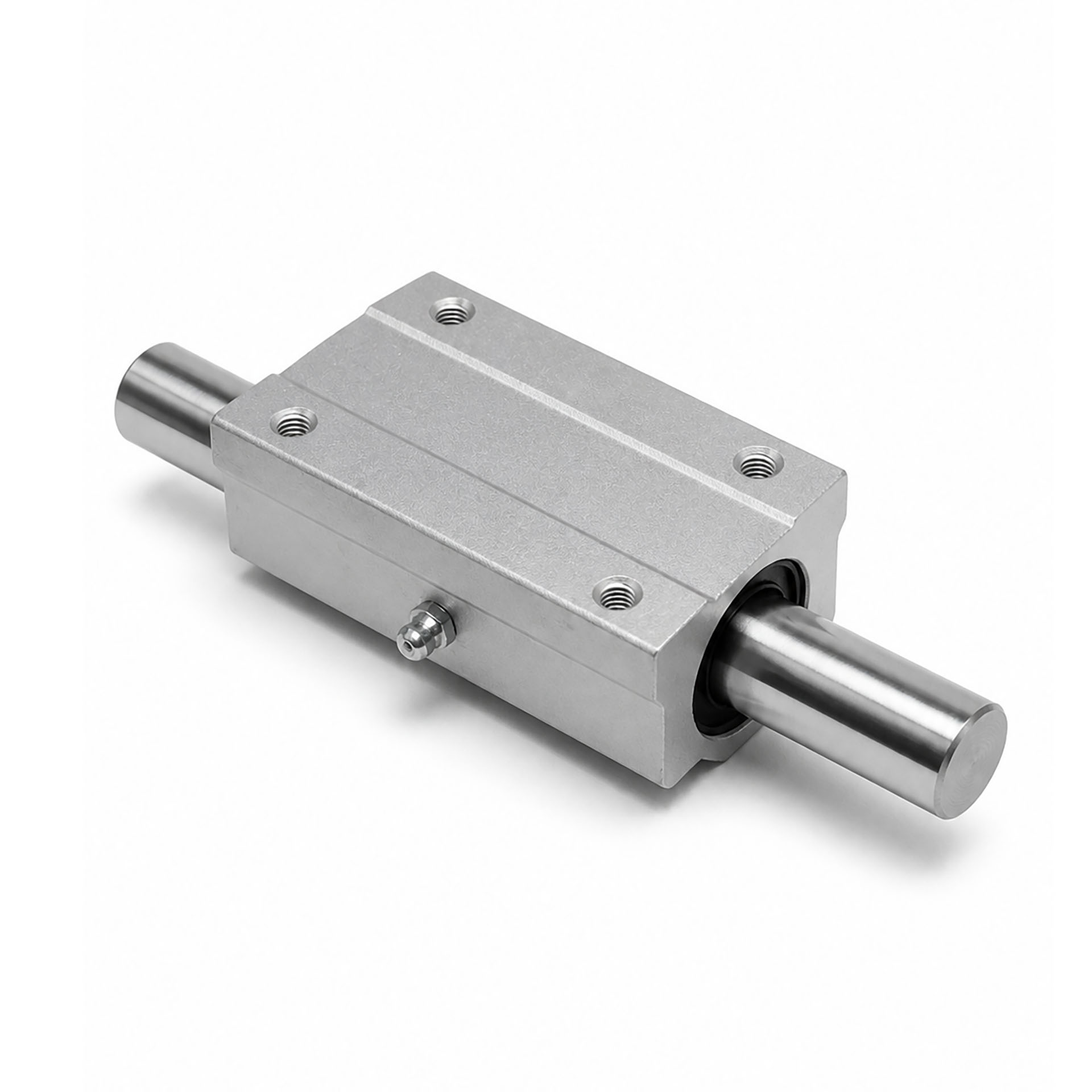

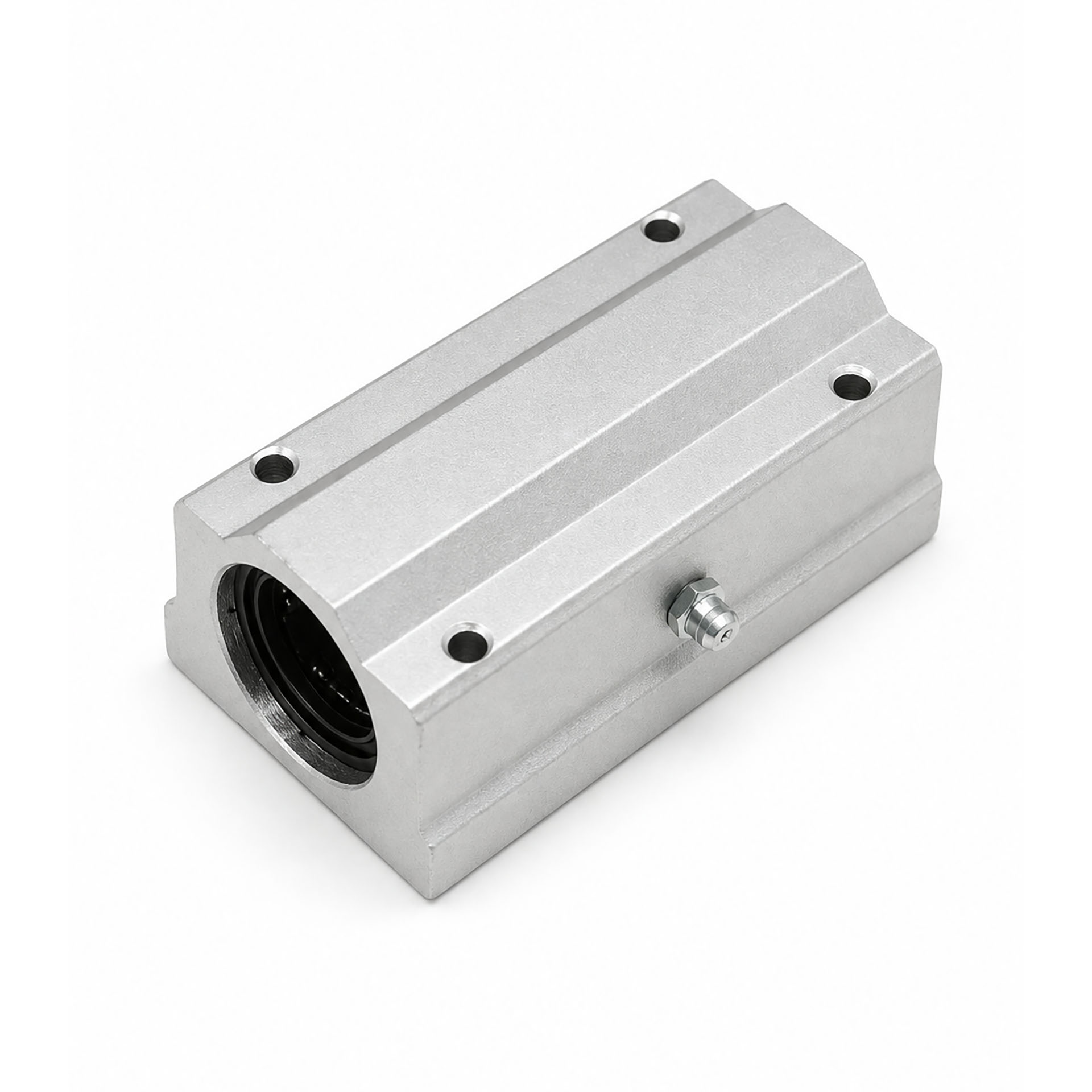

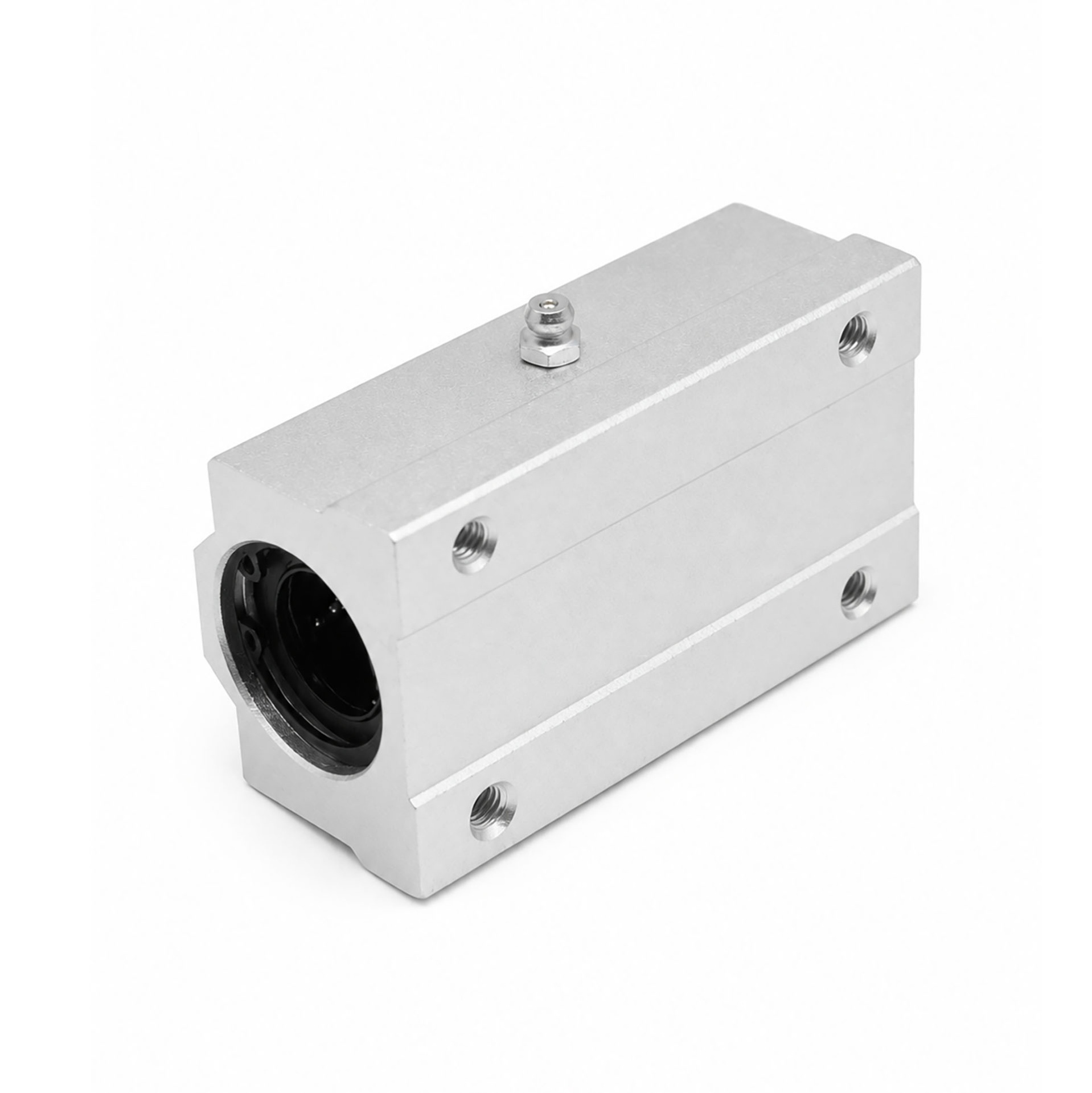

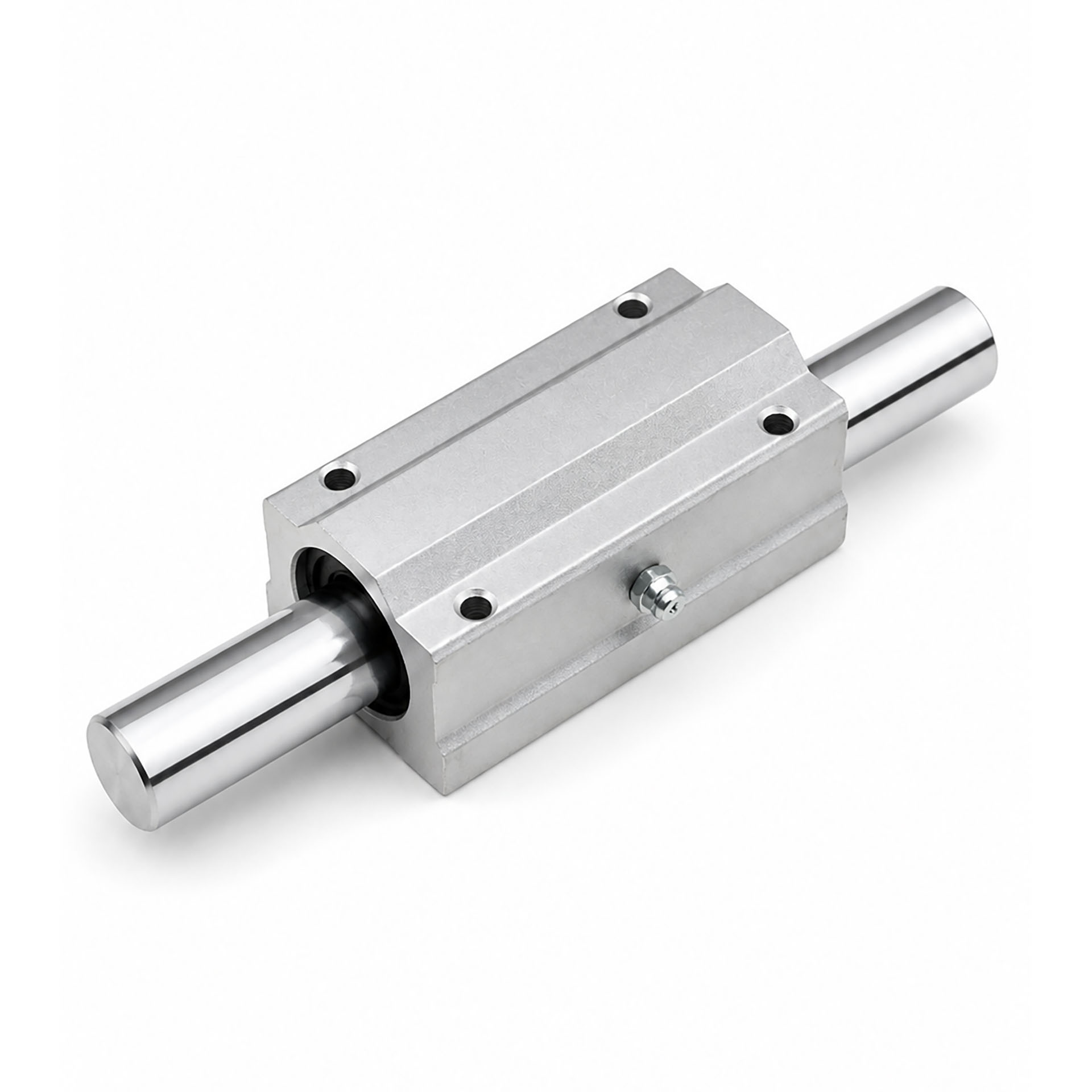

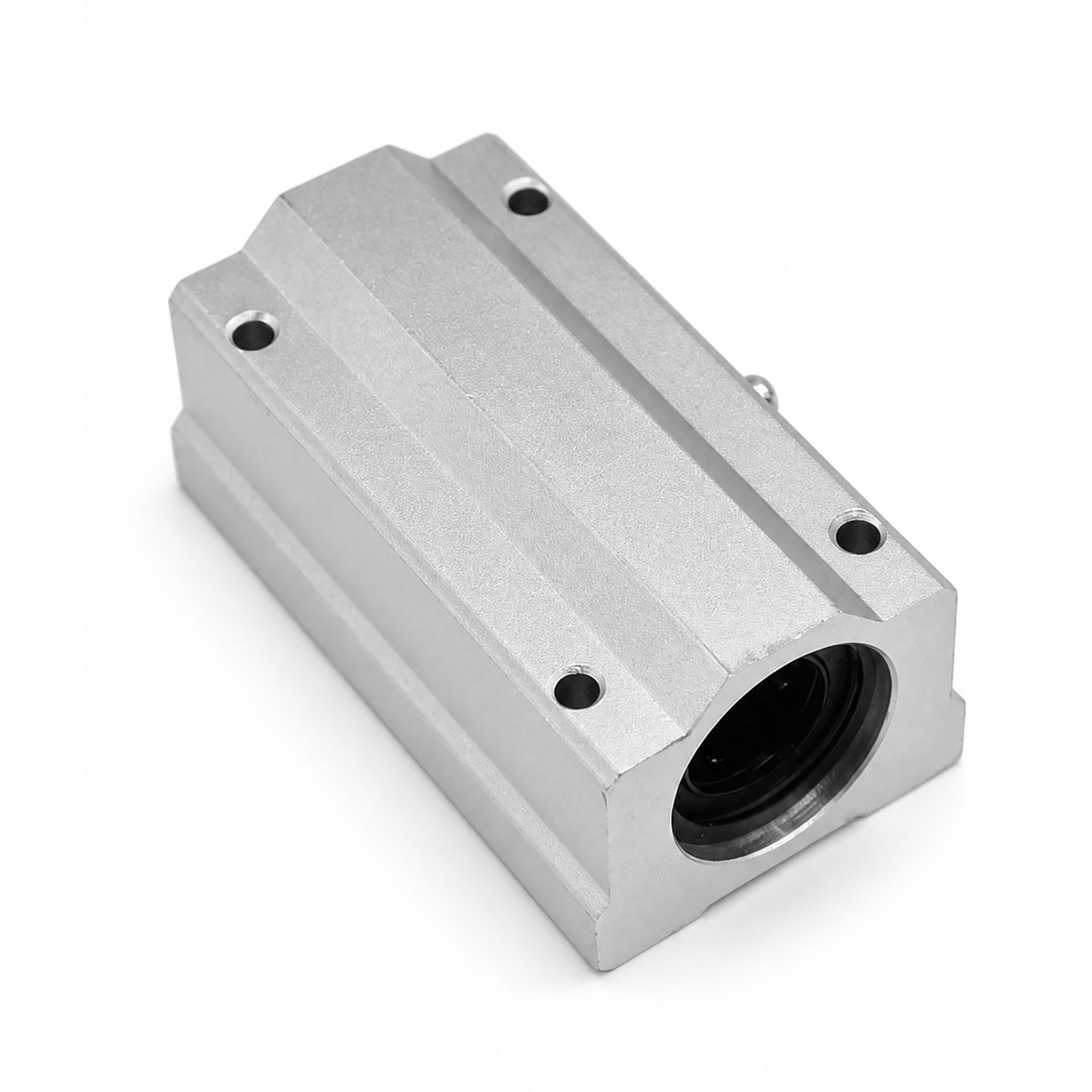

Опорный модуль SC50LUU (в каталогах также SCS50LUU, SC50L-UU) - готовый корпусной блок линейного перемещения увеличенной длины. Втулки с рециркуляцией шариков в алюминиевом корпусе с монтажными отверстиями. Каретка перемещается по цилиндрической направляющей диаметром 50 мм с малым трением, вал при этом не вращается.

Расшифровка маркировки: SC - закрытый модуль с креплением на плоскость; 50 - диаметр вала, мм; L - удлинённый корпус; UU - уплотнения с обоих торцов, чтобы держать смазку и отсекать пыль.

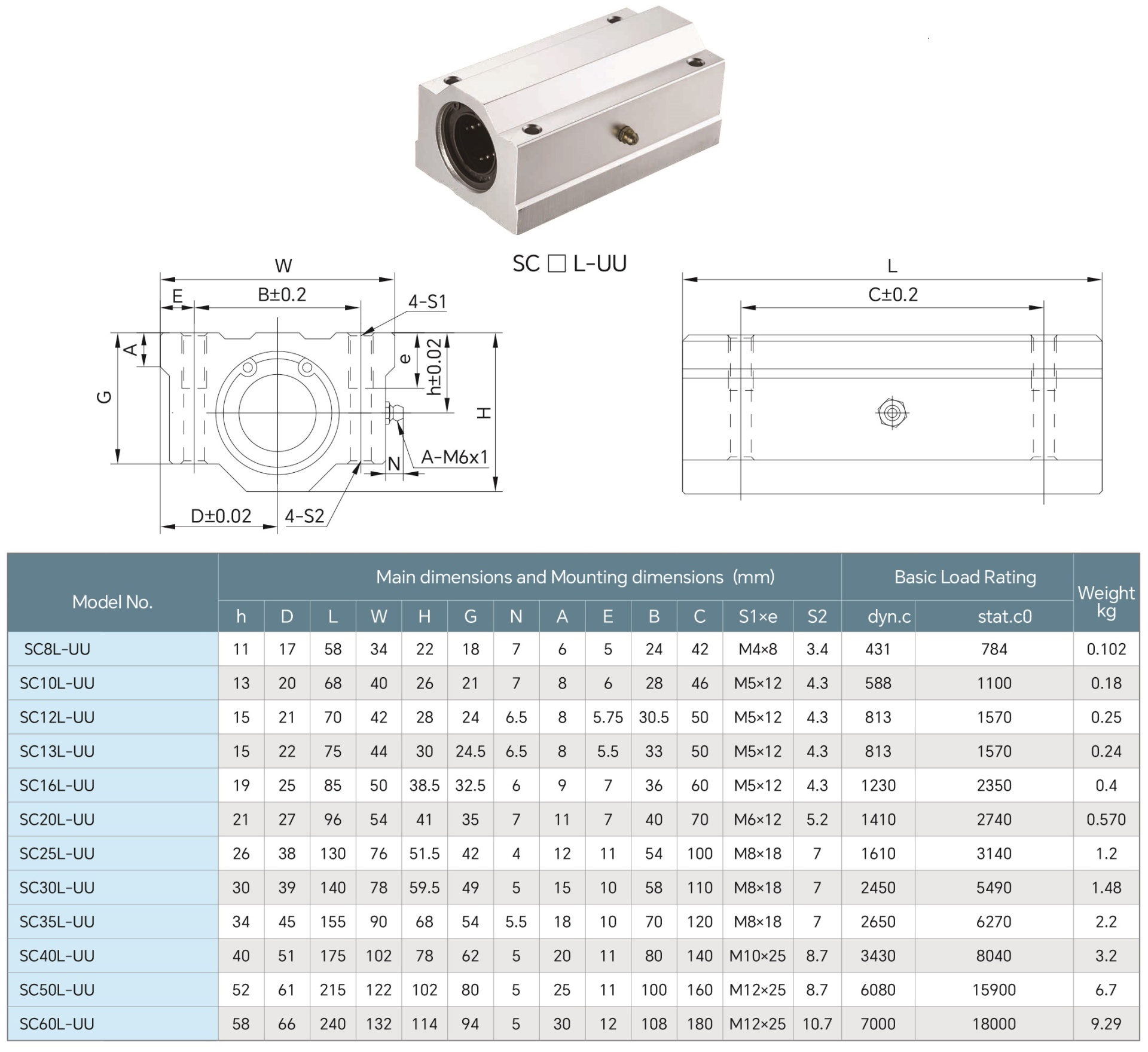

От короткого SC50UU отличается длиной: 215 мм вместо 110 мм. Ширина 122 мм и высота до оси 52 мм те же, шаг крепежа по ширине 100 мм, по длине – 160 мм вместо 80 мм.

Назначение. Тяжёлые каретки и столы ЧПУ, портальные оси, подающие механизмы и линейные модули, где короткого блока не хватает по жёсткости или моменту. Две зоны качения лучше держат перекос и снижают вибрацию на валу 50 мм.

Монтаж. Установите корпус на ровную жёсткую плиту и затяните винты M12 равномерно, без перекоса. Вал должен входить свободно. Перед пуском проверьте соосность с парным модулем и плавность хода. Ресурс зависит от чистого вала и смазки.

Обслуживание. Регулярно очищайте вал, обновляйте смазку, контролируйте затяжку и состояние уплотнений. Меняйте узел при люфте, стуке, задирах на валу или износе дорожек.

Характеристики
