SC50UU | Опорный модуль для вала 50 мм

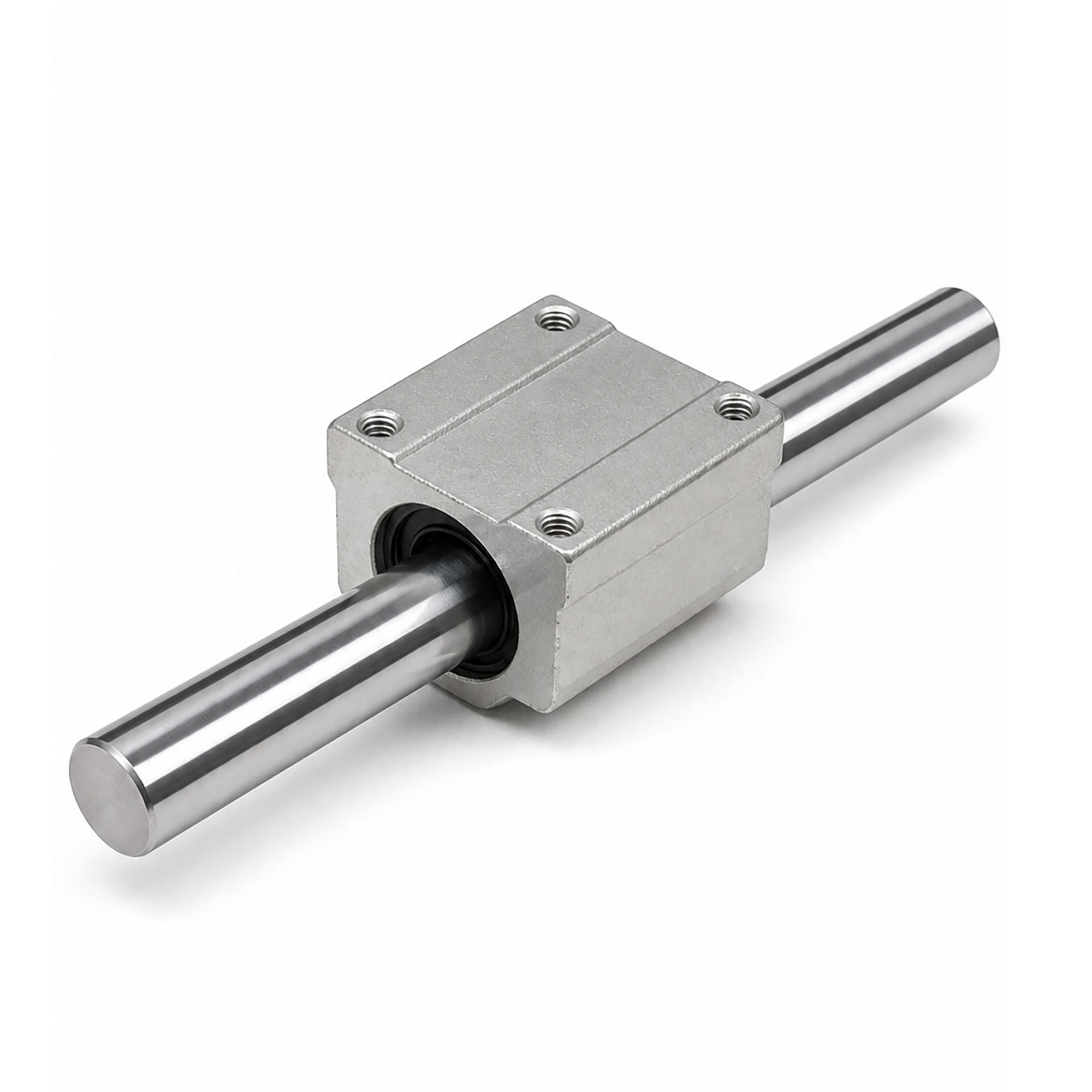

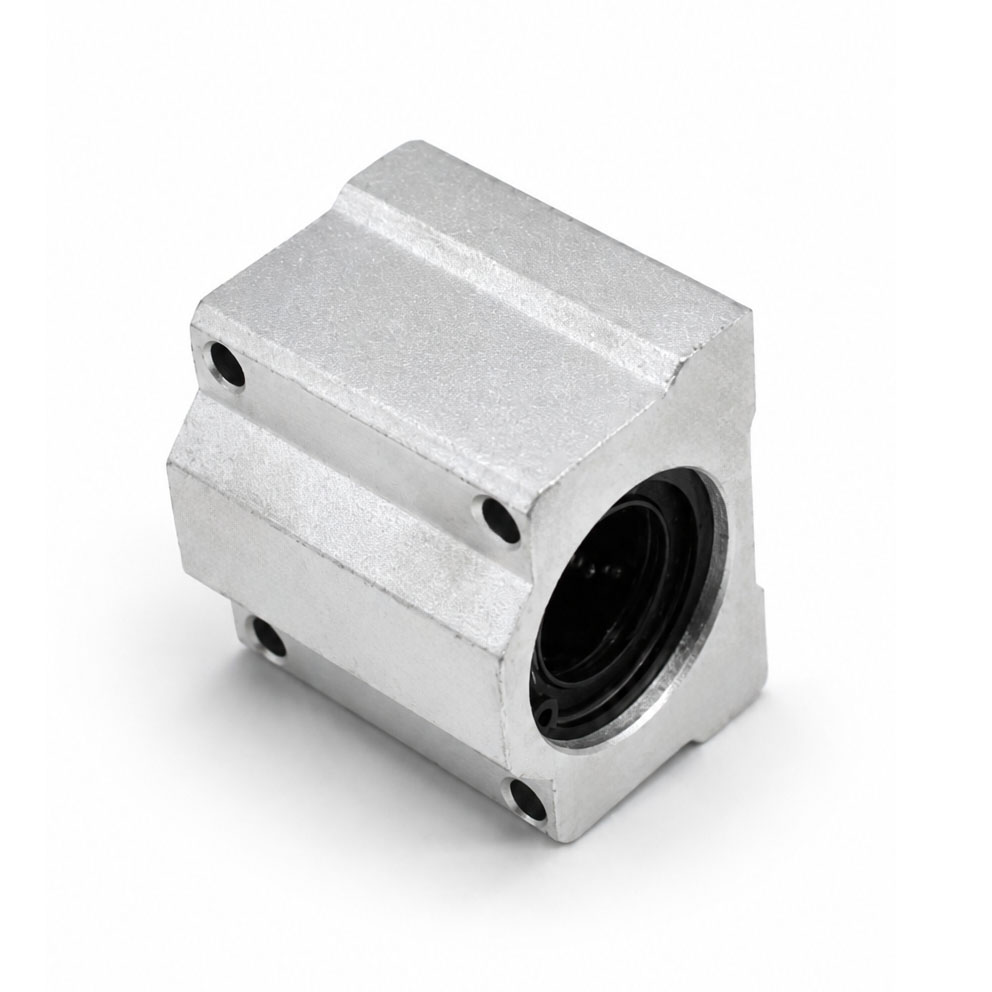

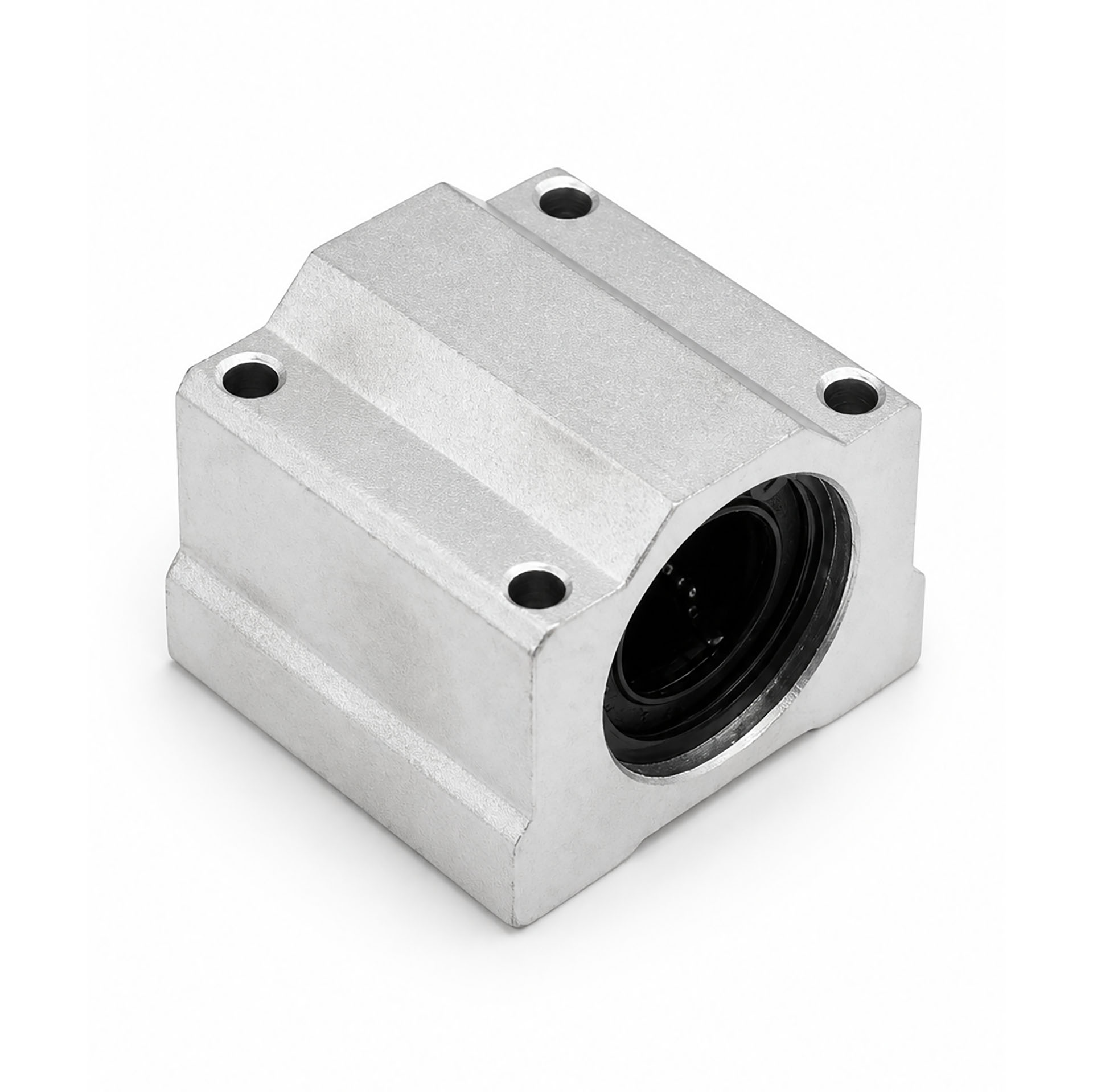

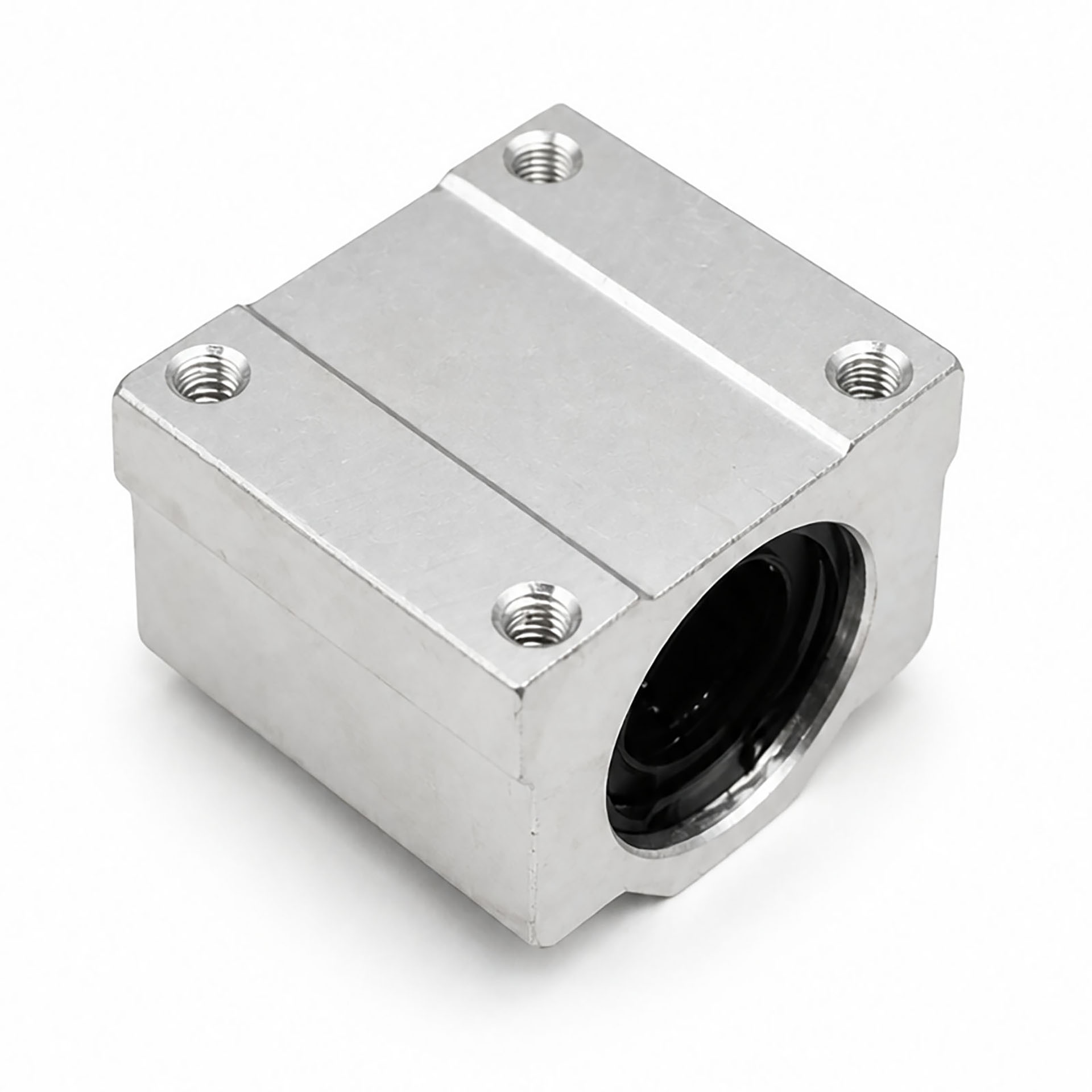

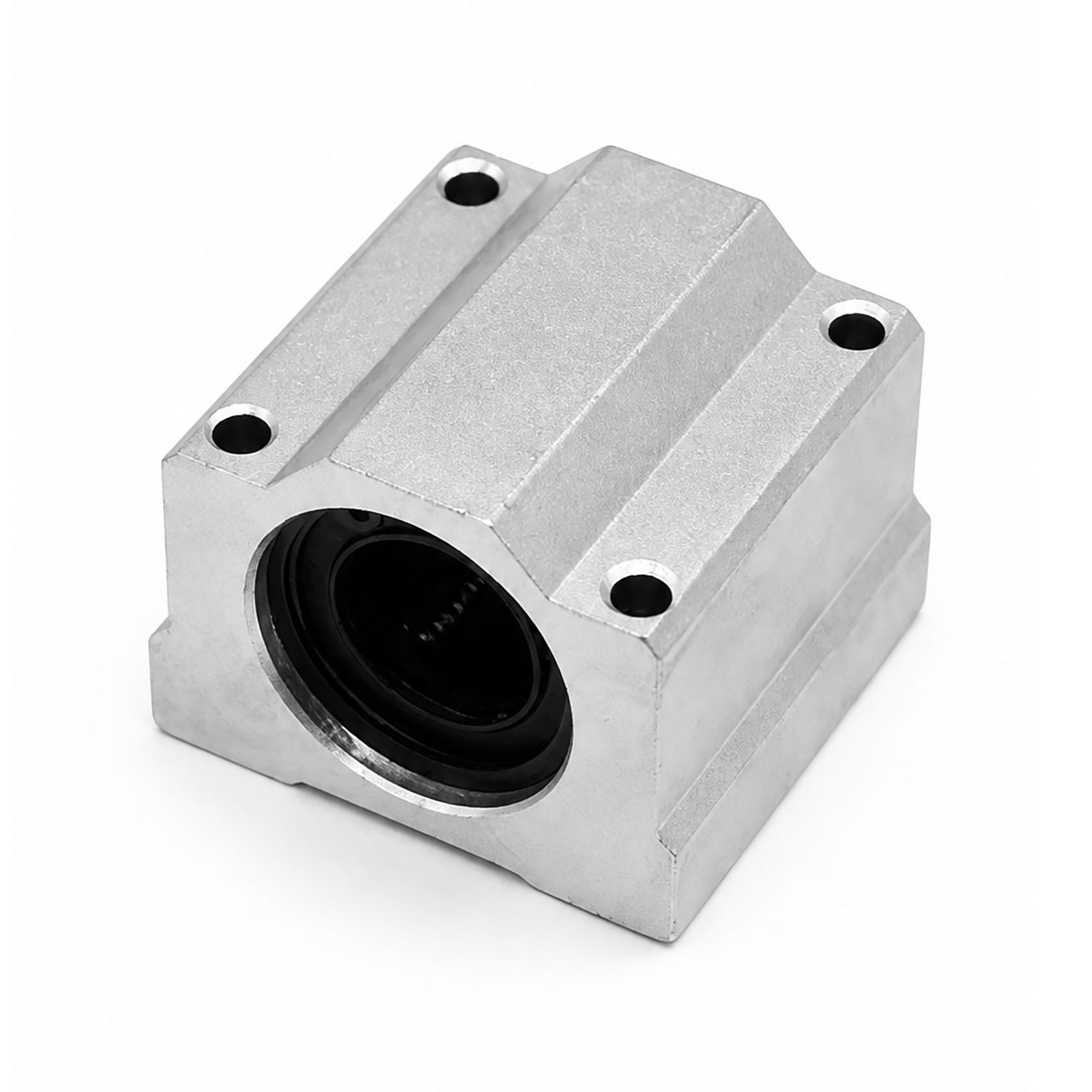

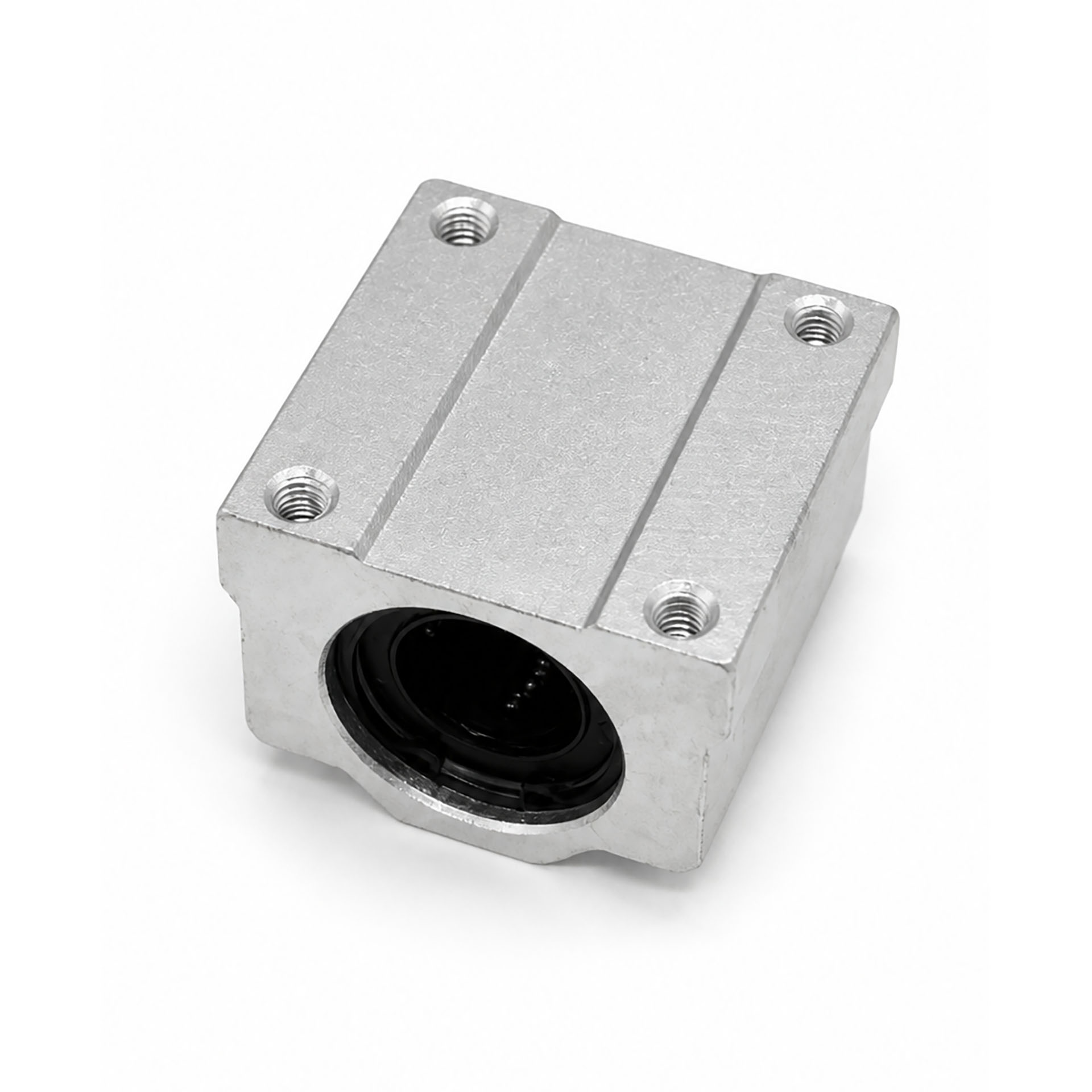

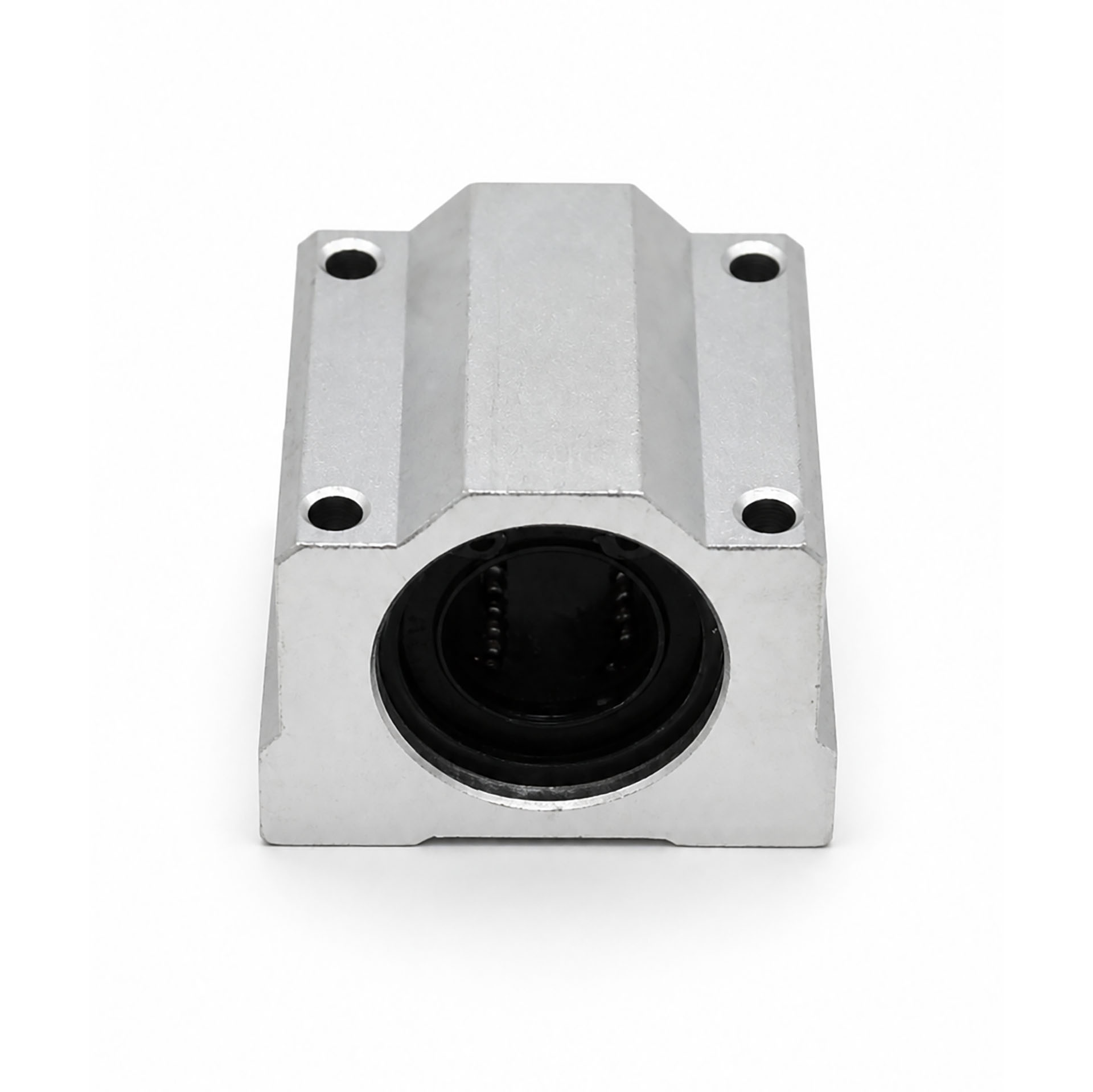

Опорный модуль SC50UU - готовый корпусной блок линейного перемещения. Шариковая втулка с рециркуляцией шариков запрессована в алюминиевый корпус с монтажными отверстиями. Каретка едет по цилиндрической направляющей диаметром 50 мм с малым трением и без вращения вала.

Расшифровка маркировки: SC - закрытый модуль с креплением на плоскость; 50 - диаметр вала, мм; UU - резиновые уплотнения с обоих торцов: удерживают смазку и снижают попадание пыли в зону качения.

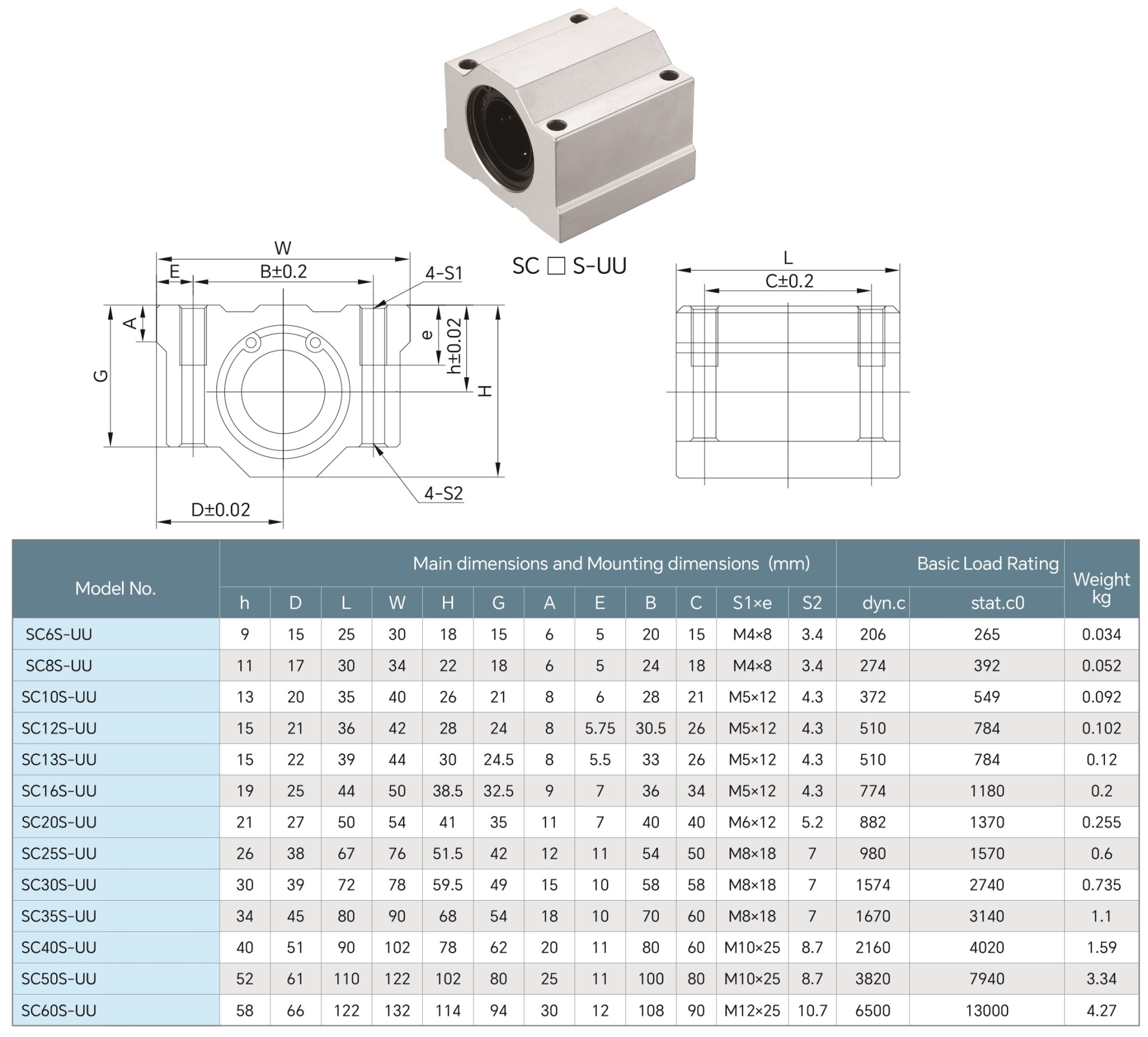

Корпус бесфланцевый, замкнутого типа (вал проходит сквозь отверстие целиком). Высота до оси 52 мм, длина 110 мм, ширина 122 мм. Крепеж: резьба M10 и сквозные отверстия диаметром 8,7 мм. Динамическая грузоподъёмность около 3820 Н, статическая - около 7940 Н, масса узла 3,35 кг.

Назначение. Столы станков с ЧПУ, портальные оси, транспортные механизмы, линейные модули автоматизации - там, где необходим готовый к монтажу блок на тяжёлую направляющую диаметром 50 мм.

Монтаж. Закрепите корпус на ровной плите без перекоса, равномерно затяните винты M10. Вал должен входить свободно, без усилия и эллипса. Перед пуском проверьте соосность пары модулей и плавность хода. Для ресурса важны чистота и смазка вала.

Обслуживание. Периодически очищайте вал, обновляйте смазку, проверяйте затяжку крепежа и состояние уплотнений. Замена нужна при люфте, стуке или задирах на валу.
