RGW25HA-LONG | Удлиненная каретка для профильной направляющей RG 25 мм, с фланцем

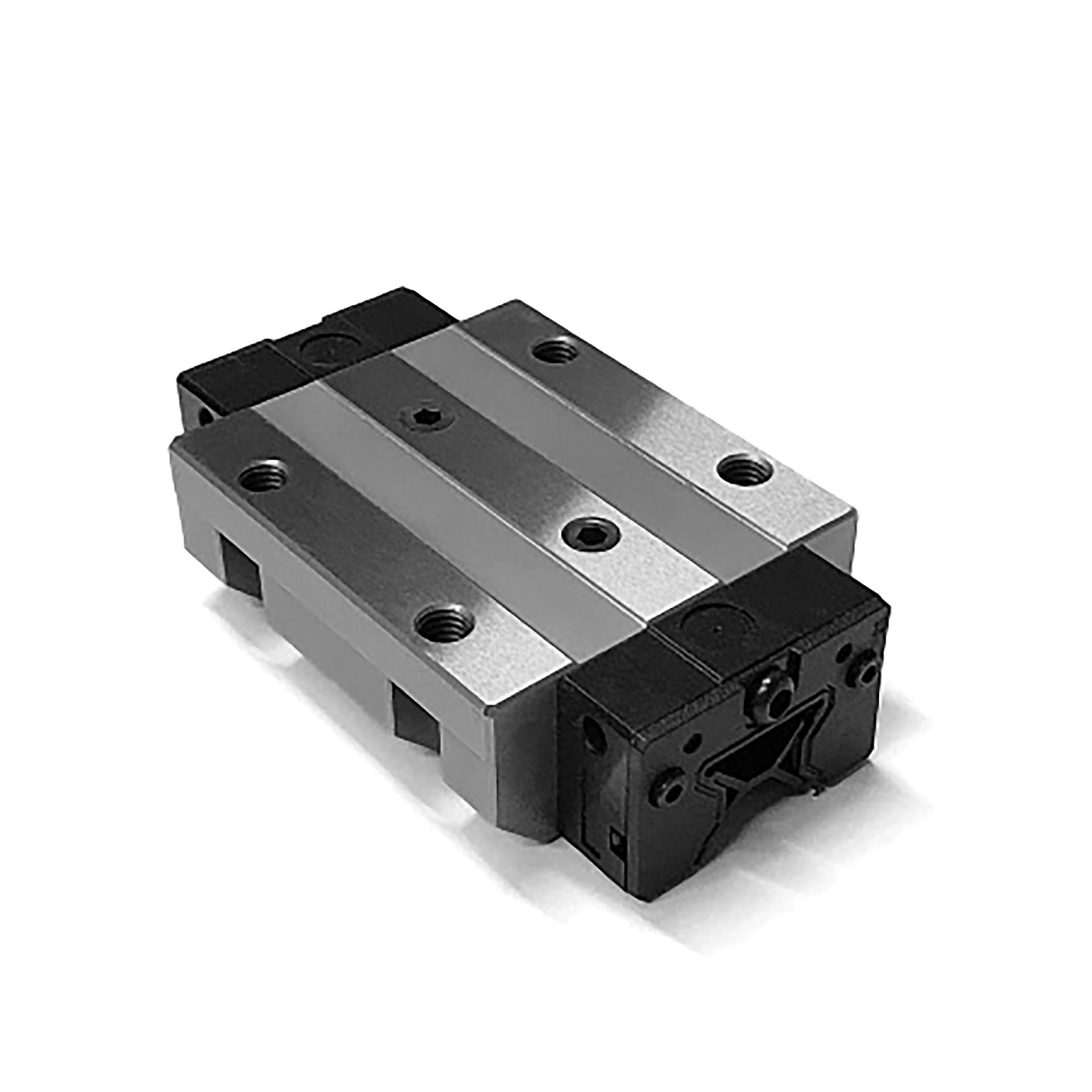

RGW25HA-LONG удлиненная каретка для профильной направляющей RG 25 мм, с фланцем

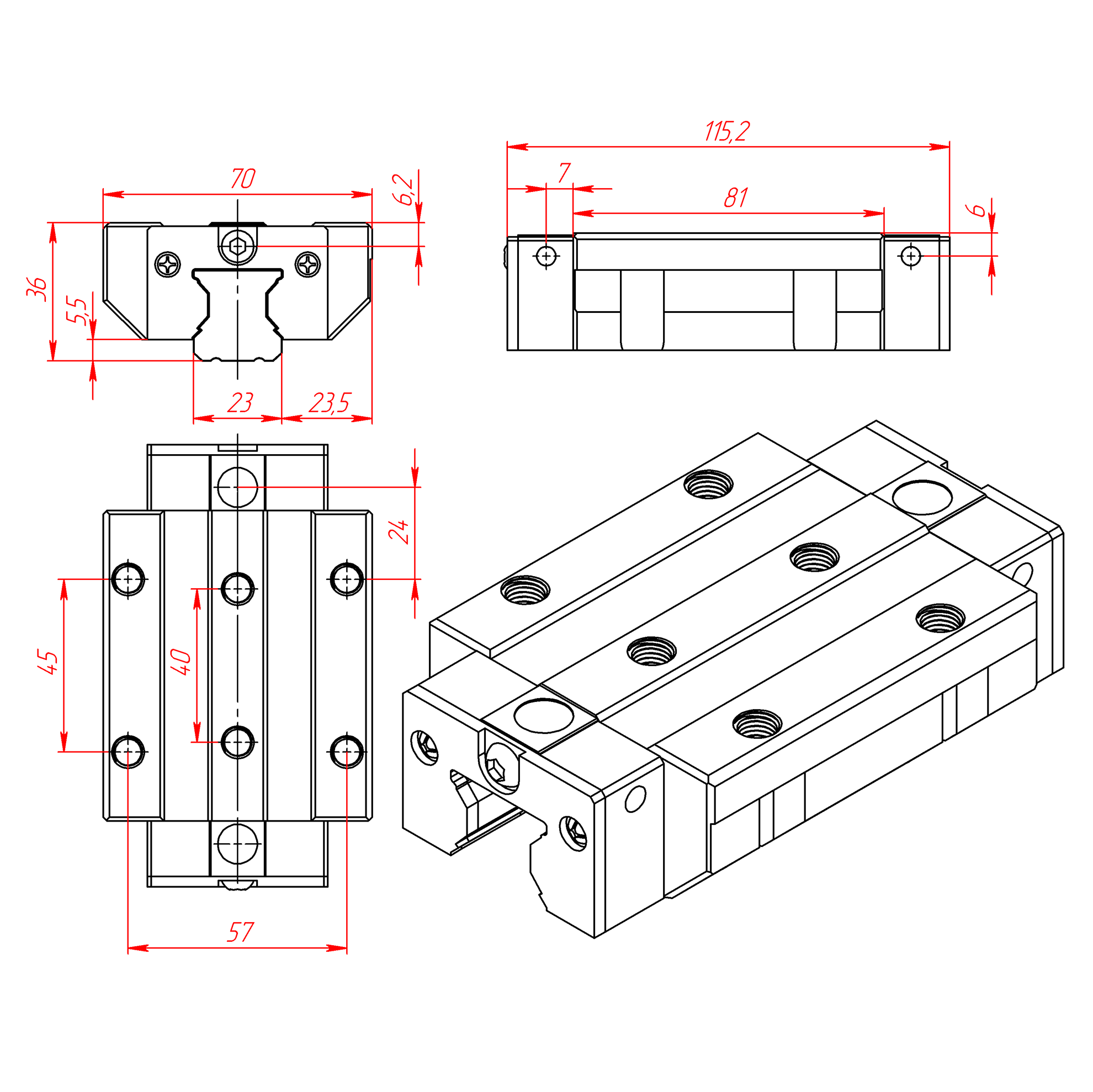

Чертеж каретки удлиненной с фланцем на рельсу 25 мм

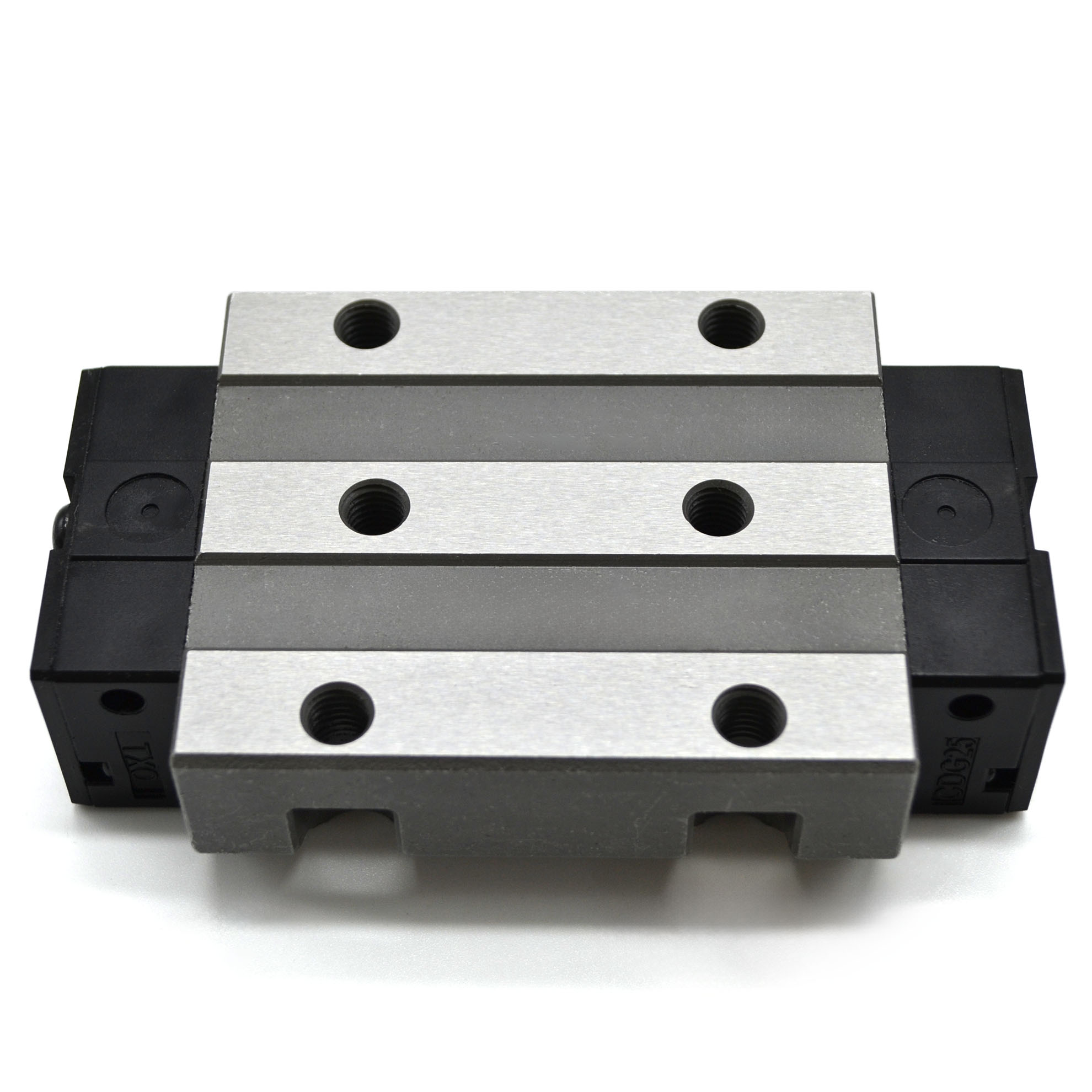

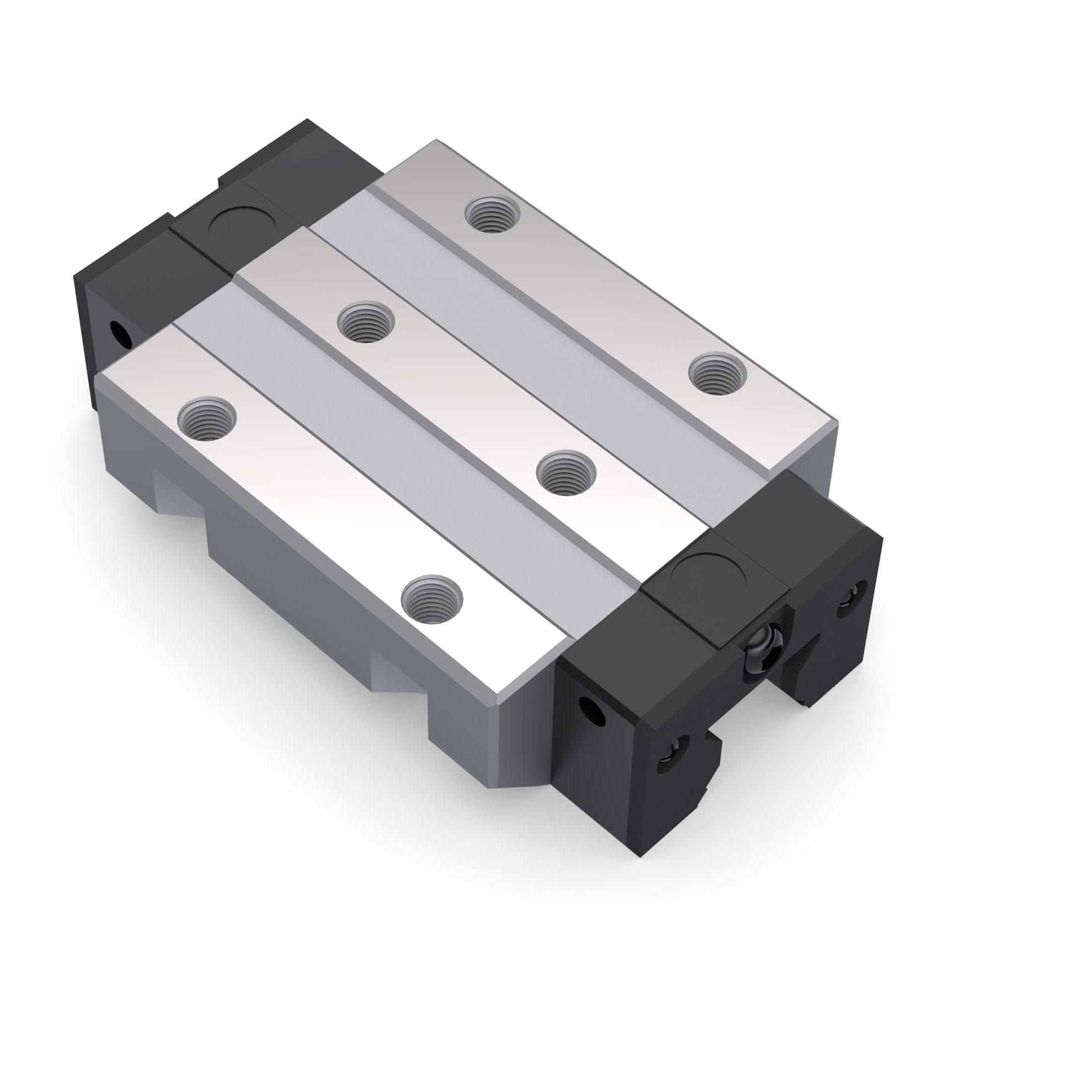

Стальная удлиненная каретка с фланцем для профильной направляющей 25 мм

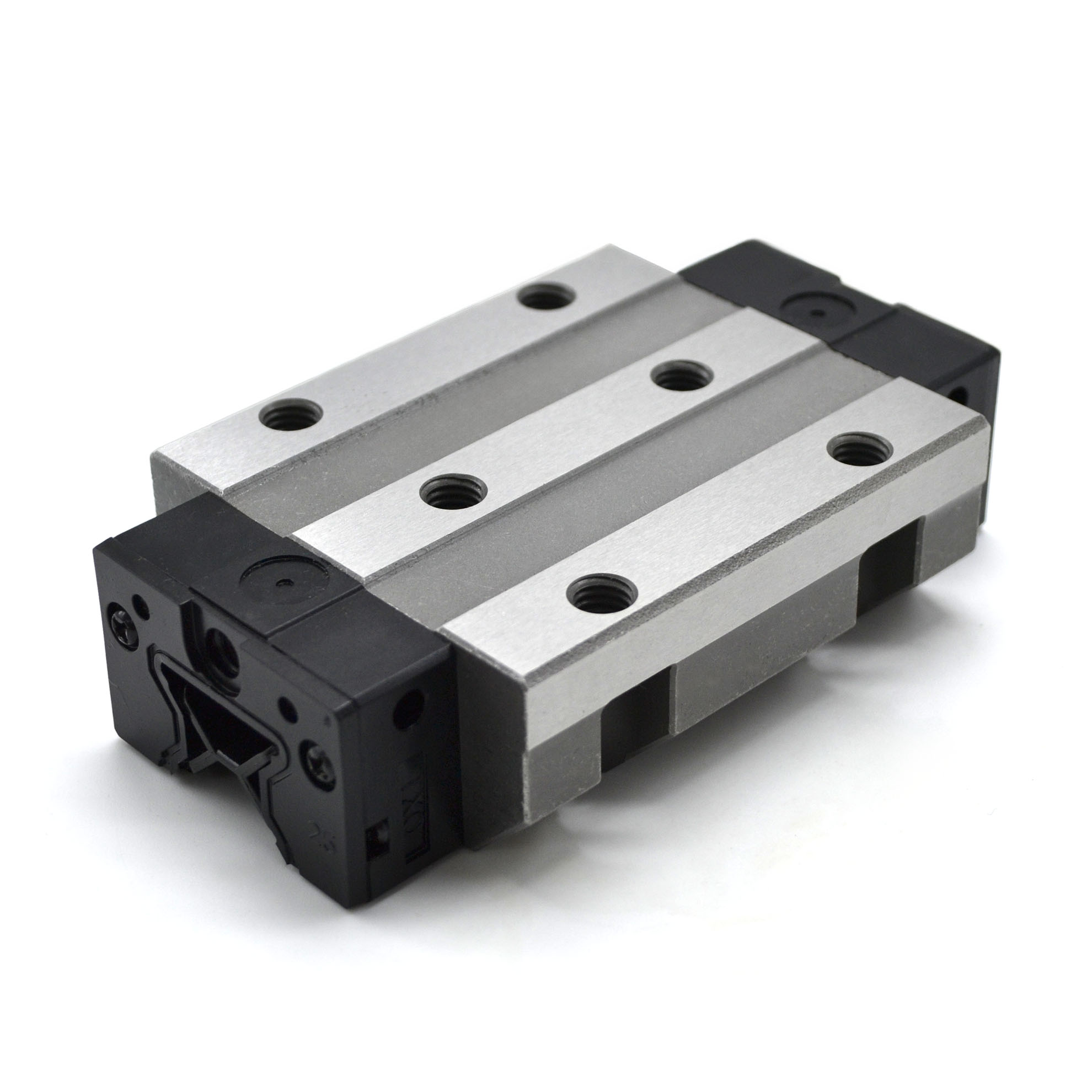

Каретка из стали с фланцем удлиненная

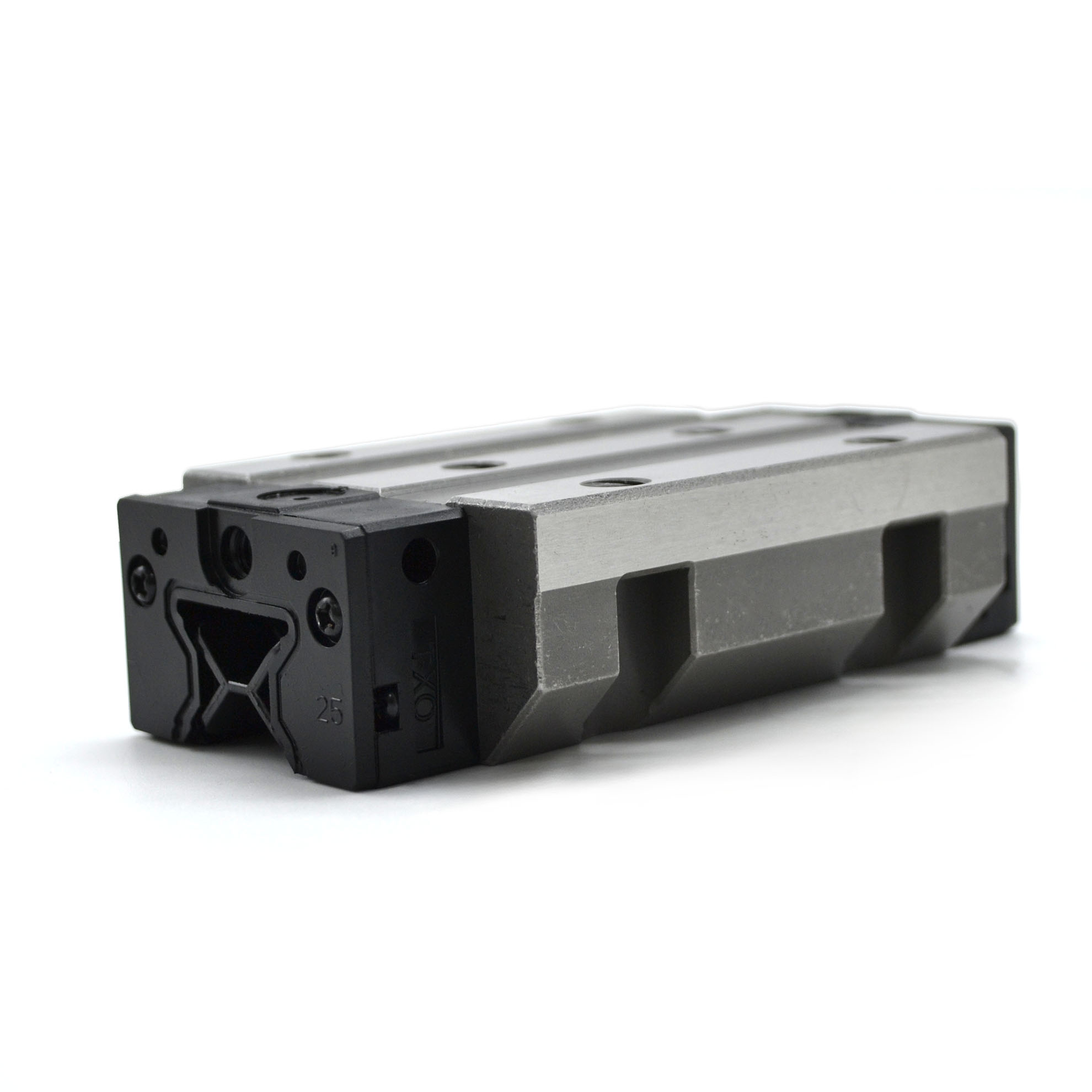

Удлиненная каретка с фланцем из стали на рельс 25 мм

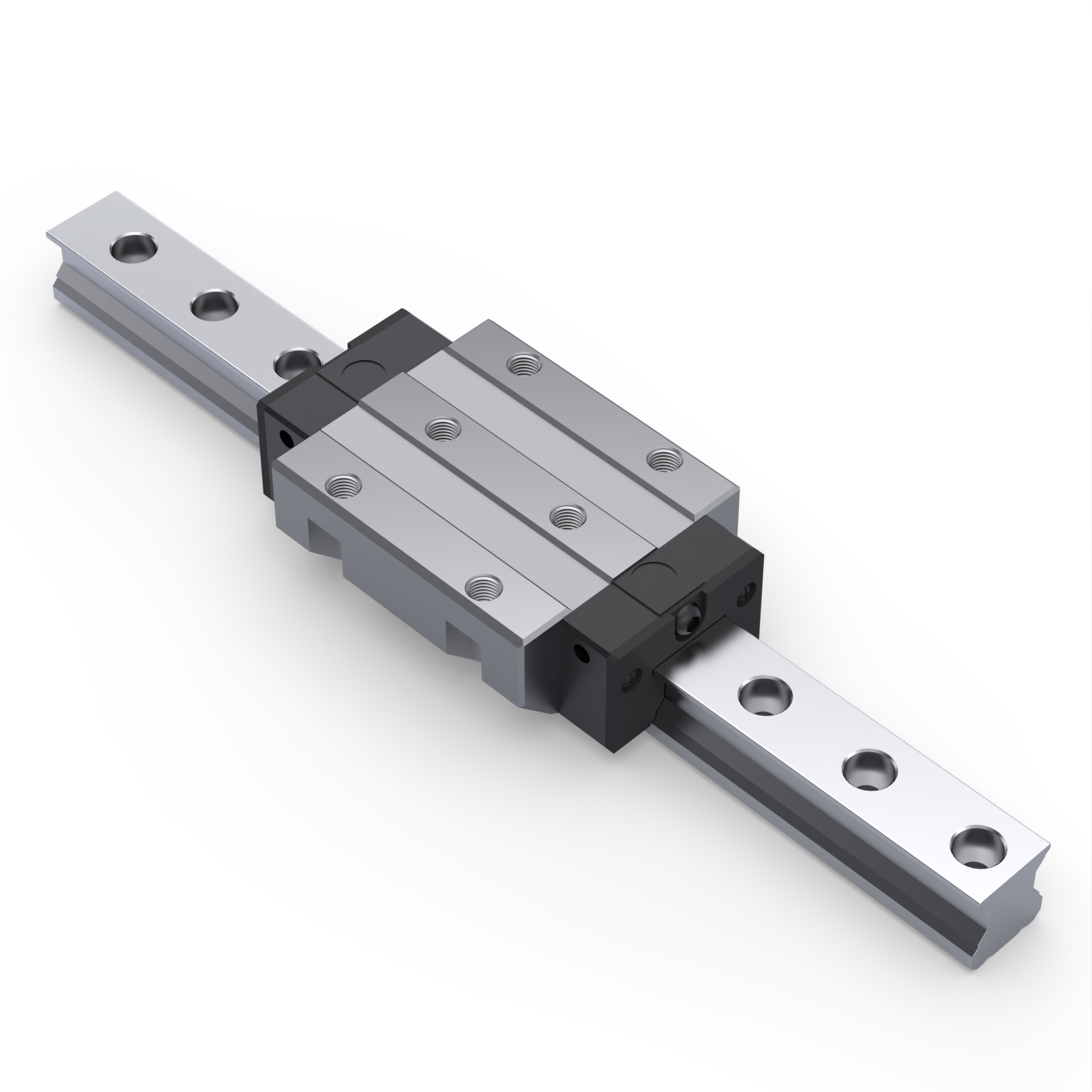

Удлиненная стальная каретка на направляющую шириной 25 мм

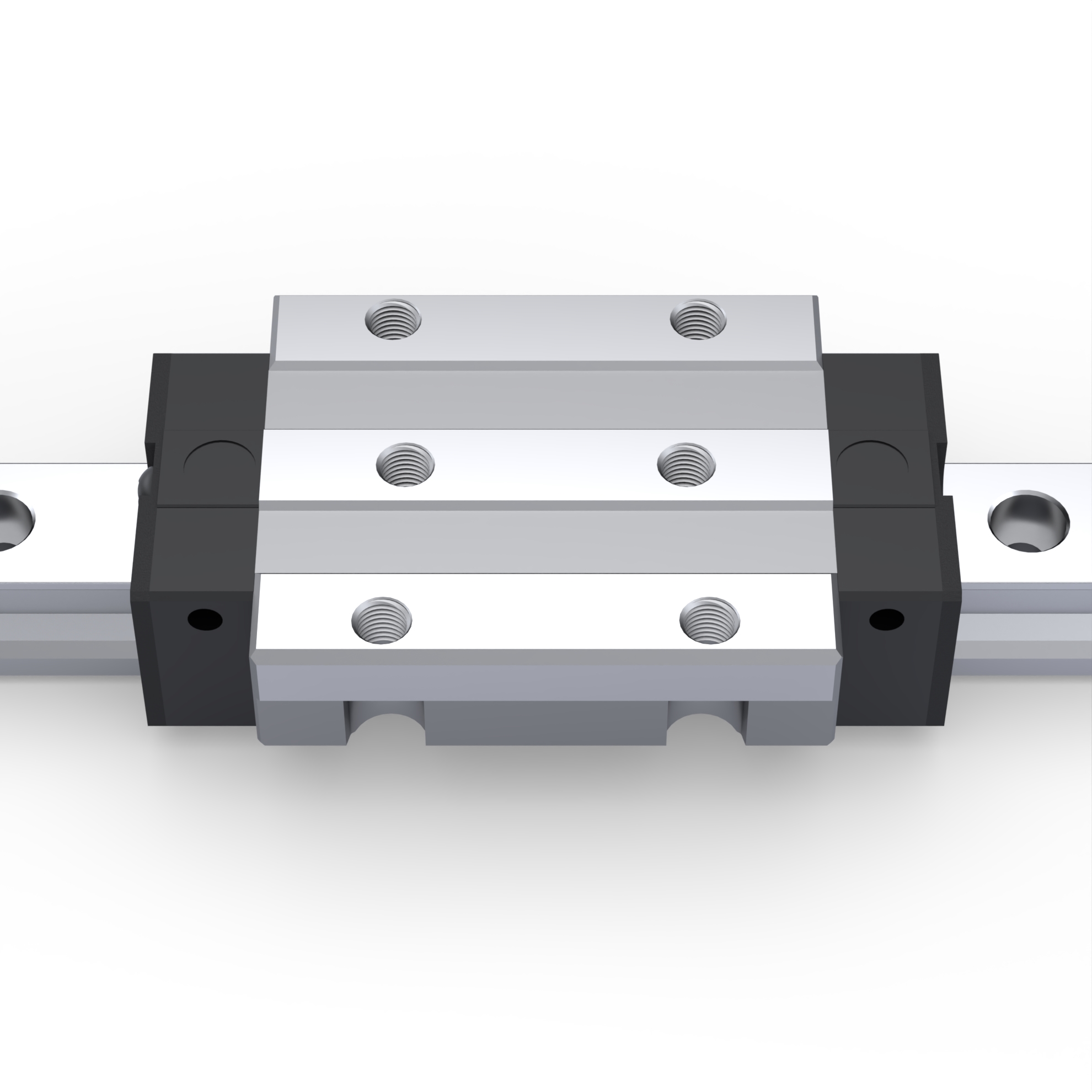

Удлиненная с фланцем каретка на направляющей RG 25 мм

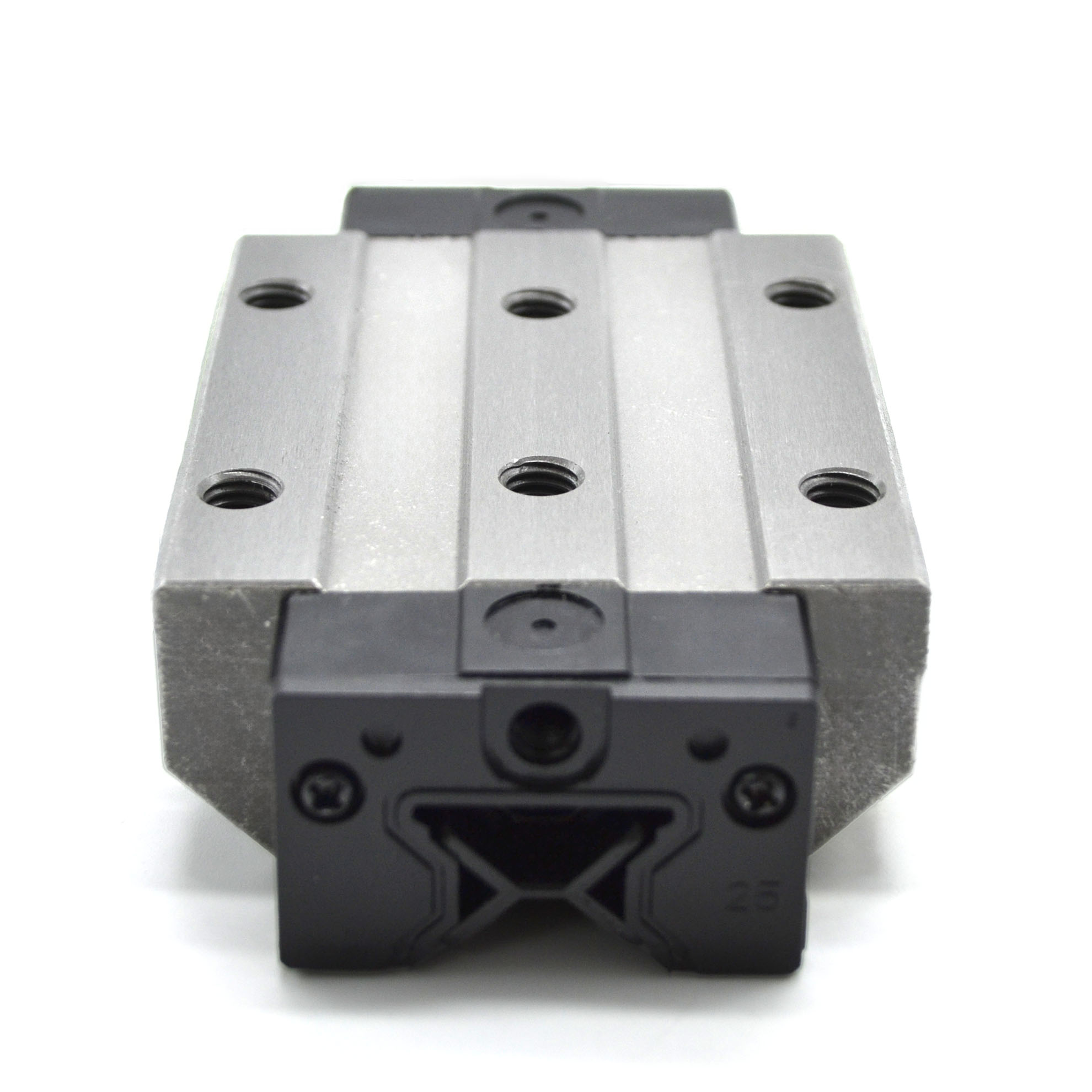

Стальная каретка удлиненная с фланцем на направляющую шириной 25 мм
6 565.00 руб. от 1 шт.
( -2 % )
6 433.70 РУБ.
от 2 шт.
( -4 % )
6 302.40 РУБ.
от 3 шт.
( -6 % )
6 171.10 РУБ.
от 6 шт.
( -8 % )
6 039.80 РУБ.
от 15 шт.
( -10 % )
5 908.50 РУБ.
от 20 шт.
( -12 % )
5 777.20 РУБ.
от 25 шт.
RSI
добавить
Наличие RGW25HA-LONG | Удлиненная каретка для профильной направляющей RG 25 мм, с фланцем
НА СКЛАДЕ:
40 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. RGW25HA-LONG | Удлиненная каретка для профильной направляющей RG 25 мм, с фланцем (3D-модель).STEP
Скачать
2. RGW25HA-LONG | Удлиненная каретка для профильной направляющей RG 25 мм, с фланцем (Чертеж).PDF
Скачать

Описание

RGW25HA это удлиненная RGW каретка серии RG с роликовыми телами качения. Предназначена для направляющих шириной 25 мм. Её особенность в увеличенной площади контакта с поверхностью как с рельсовой направляющей, так и с площадкой на которую устанавливается элемент конструкции. За счет этого достигается увеличенная грузоподъемность и жесткость при перемещении.
Главное отличие каретки - фланцевый тип крепления. Она имеет более широкий корпус с фланцем, что позволяет удобно крепить каретку сверху или снизу.
Фланцевые каретки активно применяются в портальных фрезерных станках, лазерных граверах, обрабатывающих центрах и промышленных автоматизированных линиях.

Характеристики

Артикул:
 RGW25HA-LONG
Вес, кг:
 0,935
Статическая грузоподъемность, Н:
 73400
Динамическая грузоподъемность, Н:
 33900
