MGN12 | Профильная рельсовая направляющая 12 мм

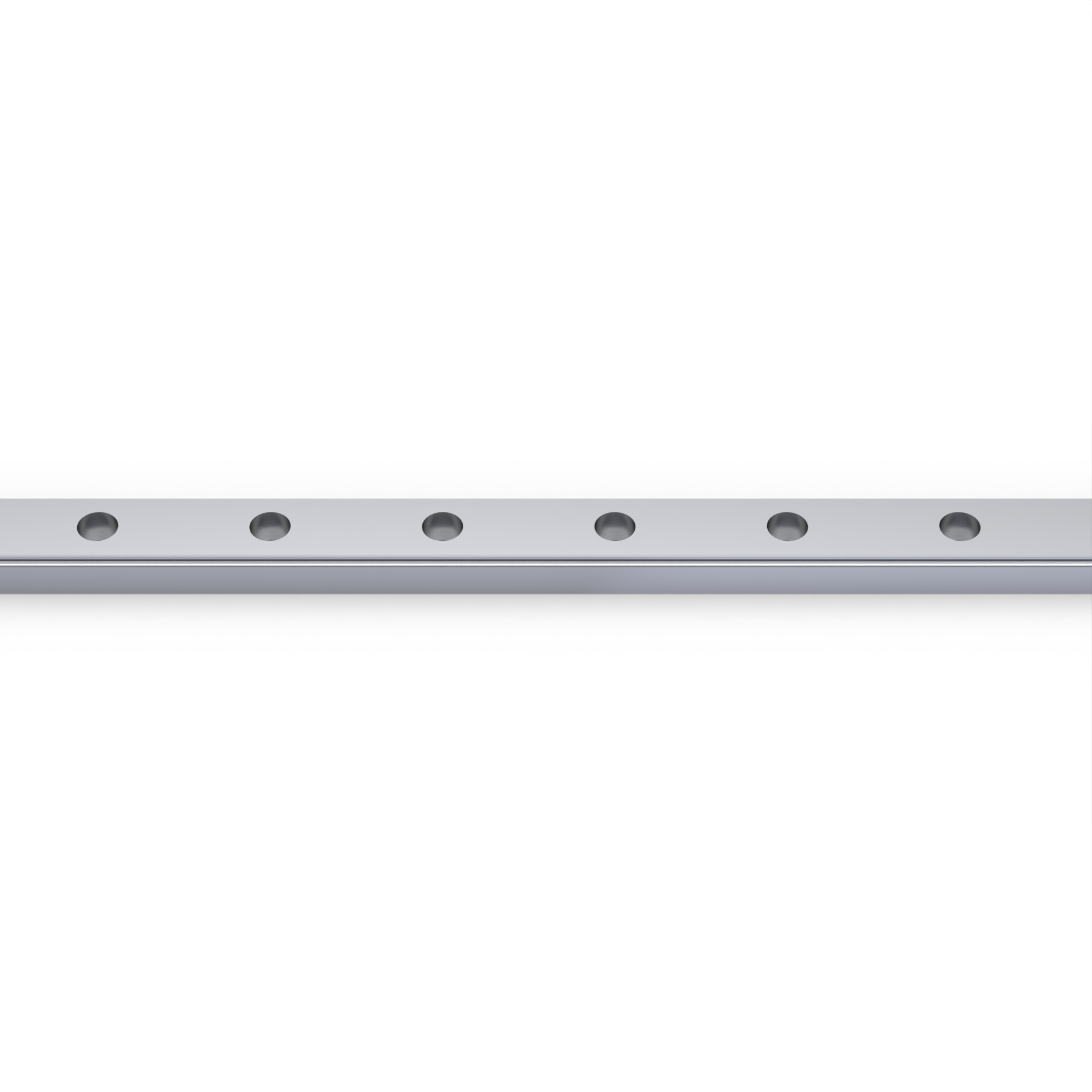

MGN12 профильная рельсовая направляющая 12 мм

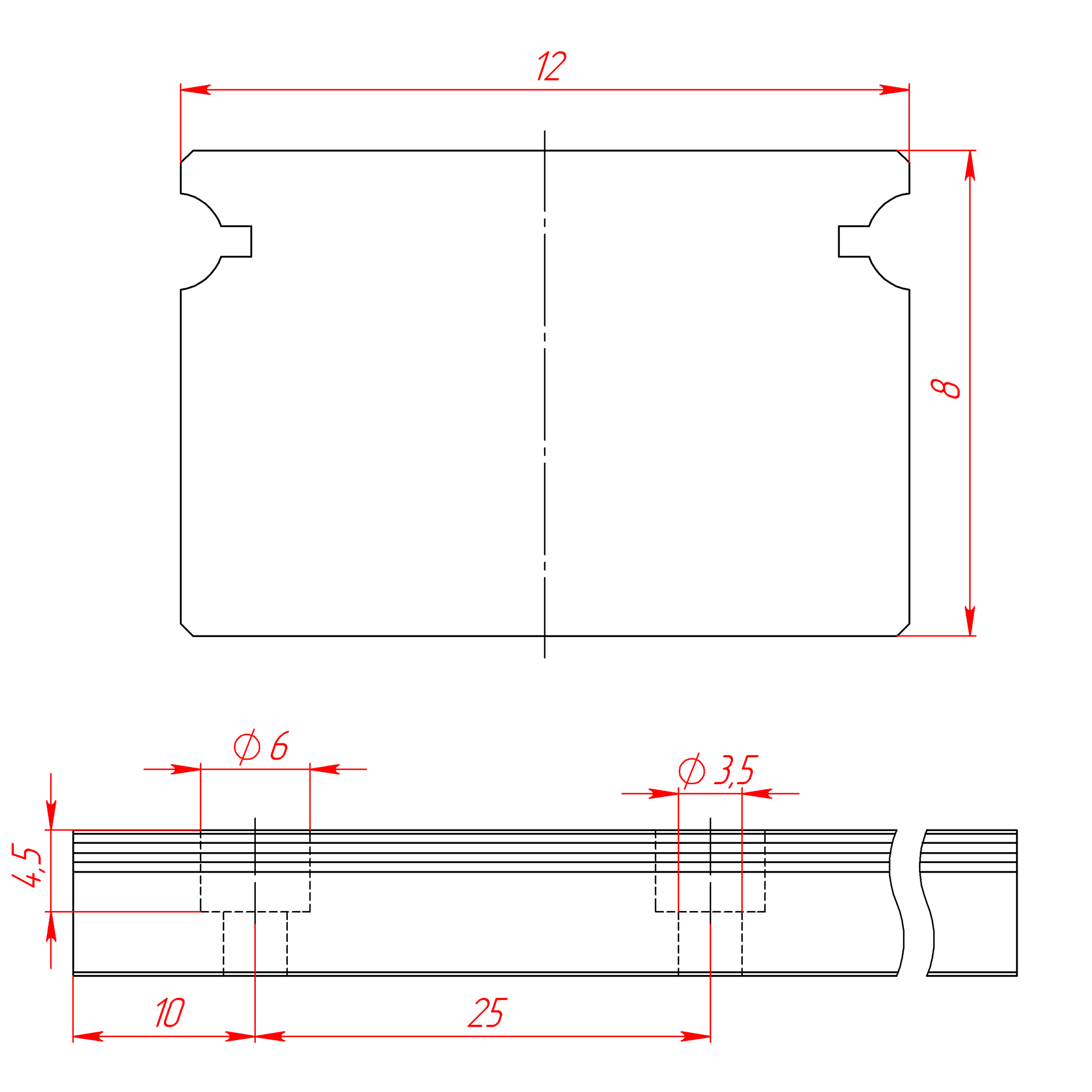

Чертеж линейной профильной рельсы 12 мм

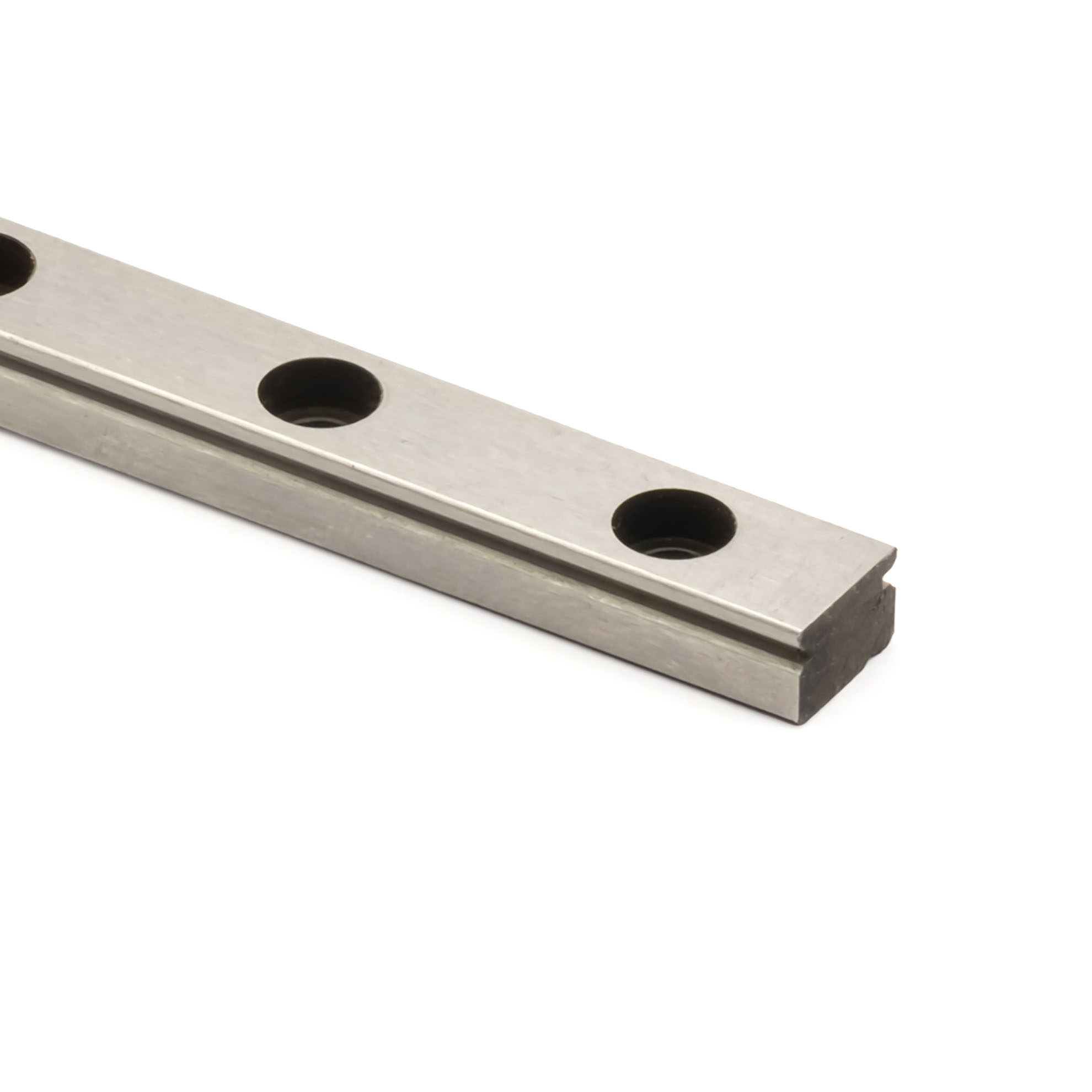

Профильная рельса 12 мм из нержавеющей стали

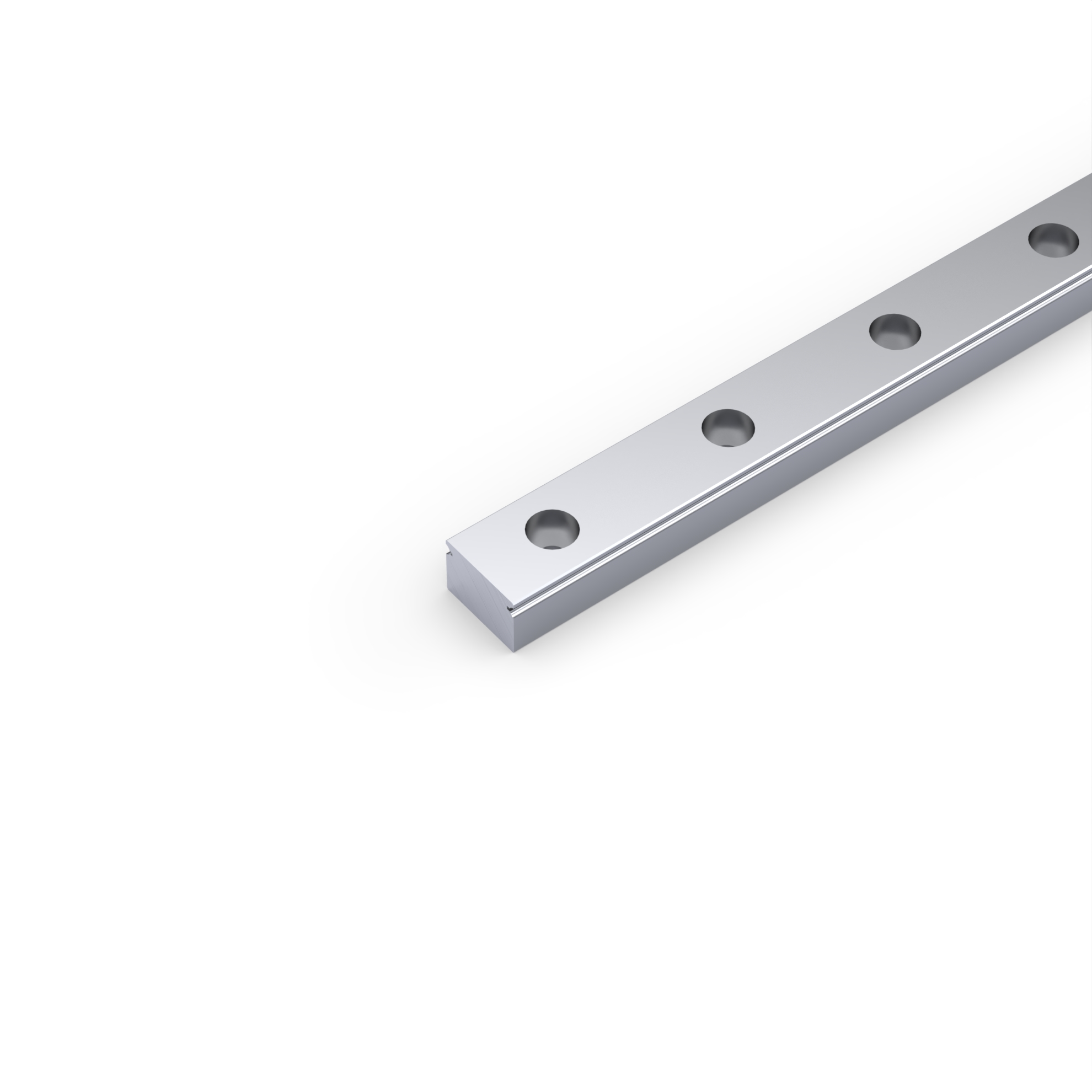

Стальная линейная направляющая 12 мм

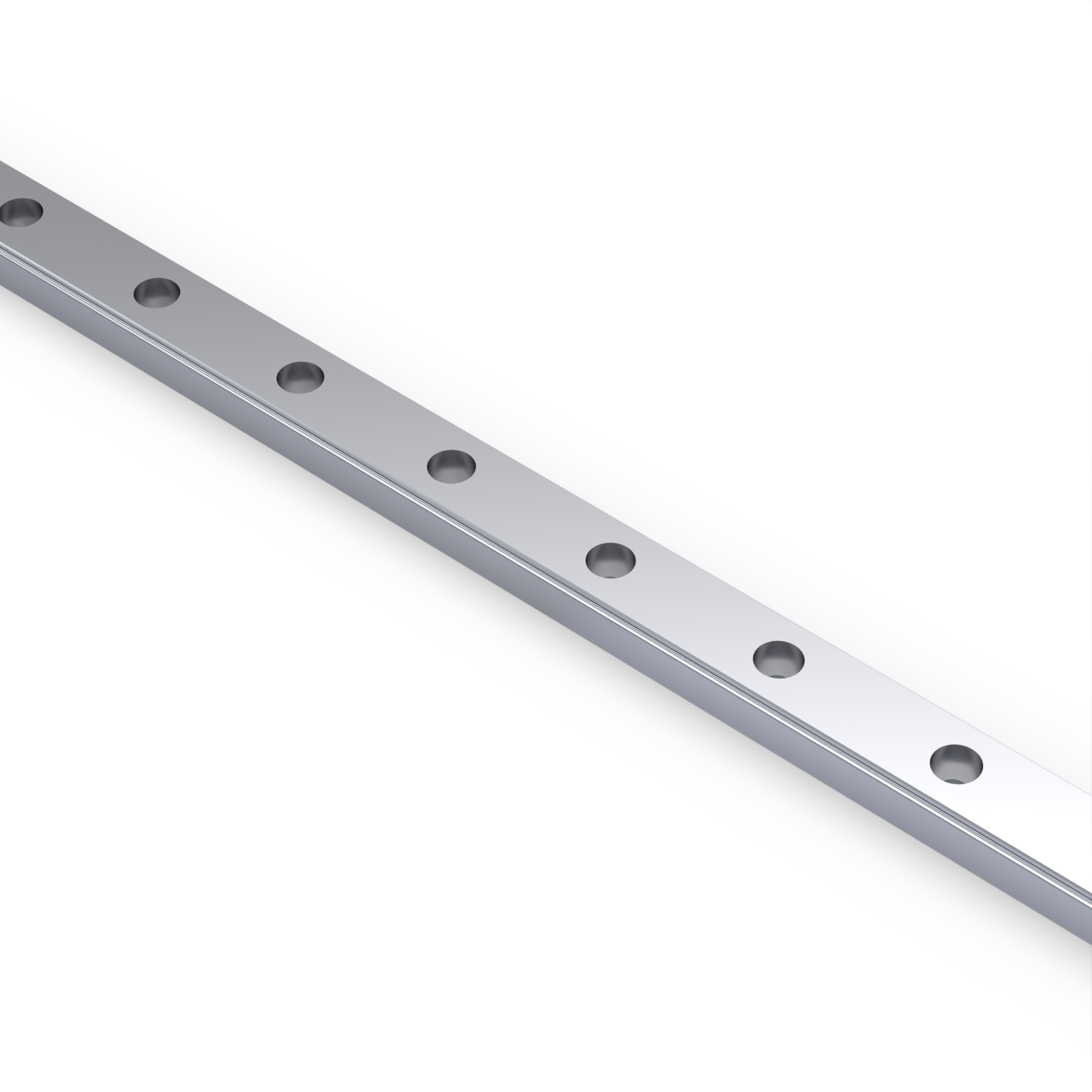

Направляющая 12 мм шаг отверстий 25 мм отверстия под М3

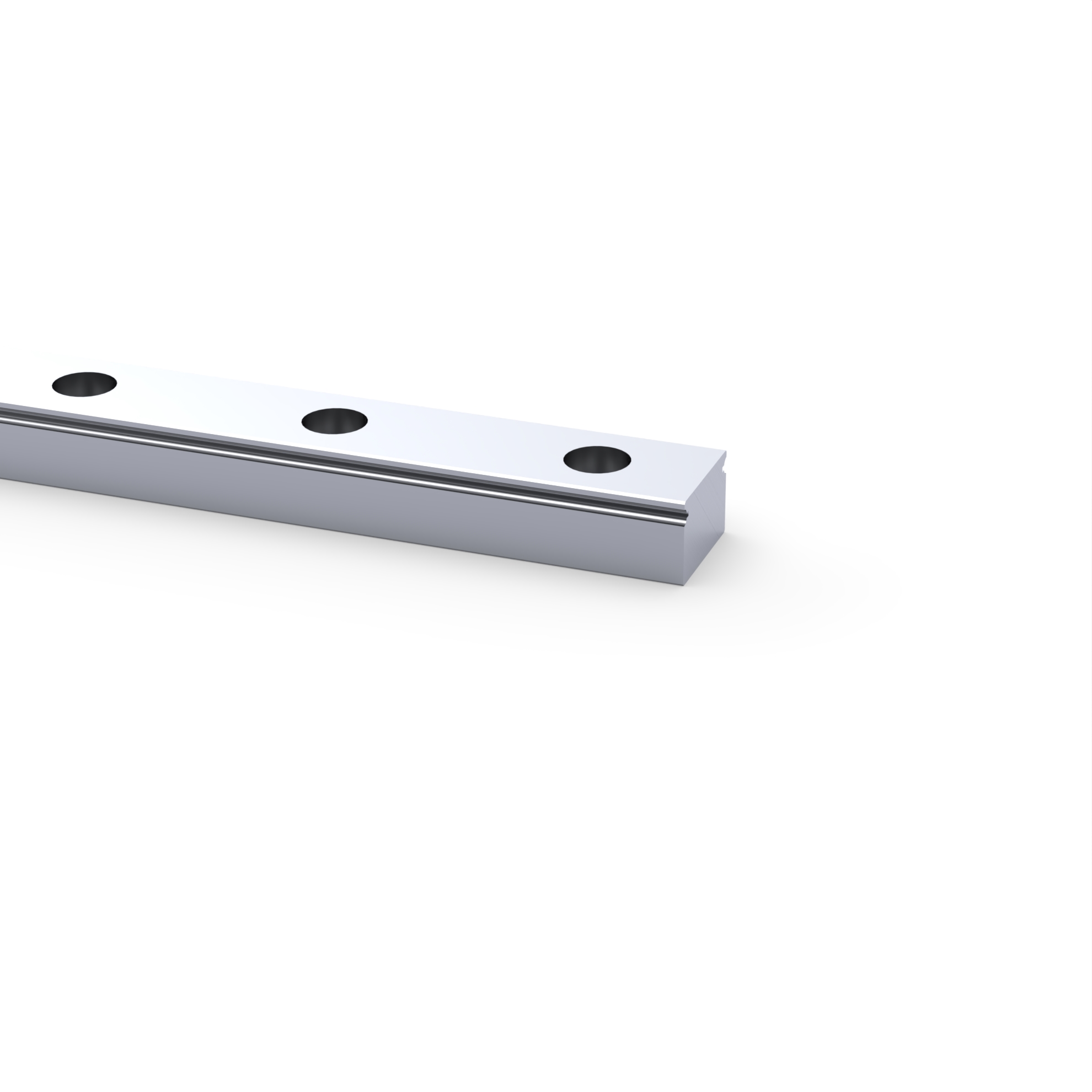

12 мм рельса нержавеющая сталь

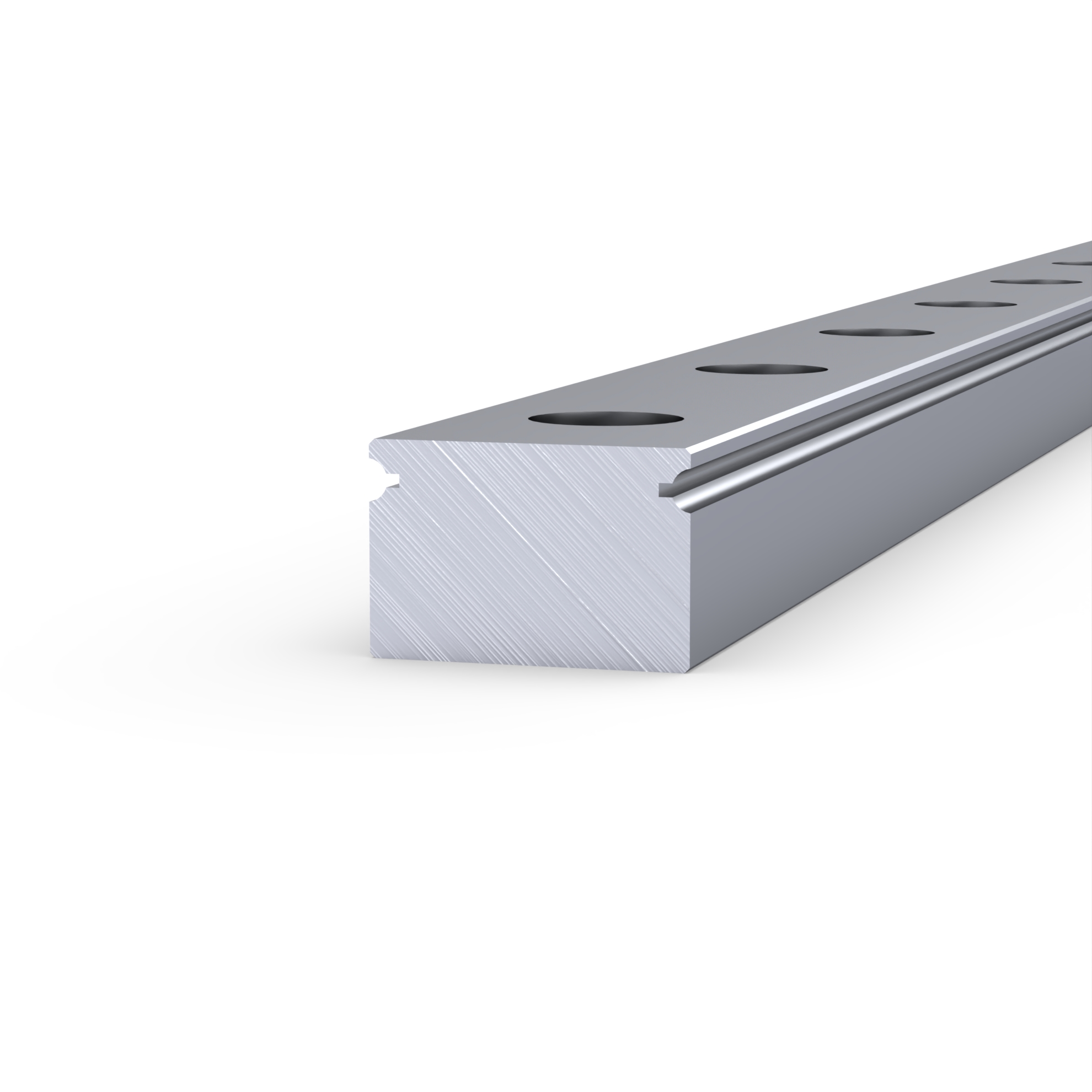

Нержавеющая сталь линейной направляющей шириной 12 мм

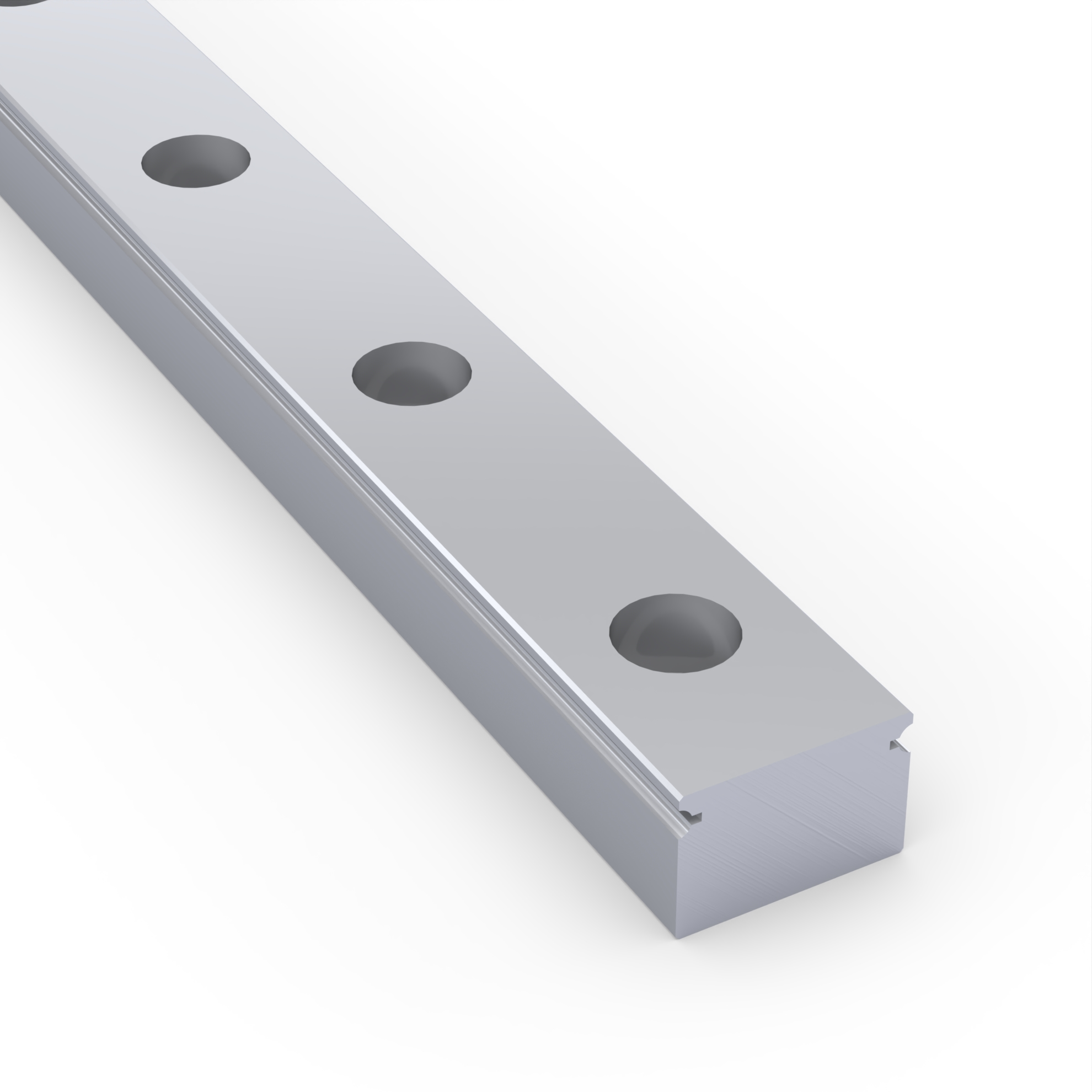

Профильная рельса 12 мм нержавейка
3 650.00 руб. от 1 м
от 2 м 3 577.00 ₽ −2%
от 4 м 3 504.00 ₽ −4%
от 8 м 3 431.00 ₽ −6%
от 16 м 3 358.00 ₽ −8%
от 30 м 3 285.00 ₽ −10%
от 32 м 3 212.00 ₽ −12%
Наличие MGN12 | Профильная рельсовая направляющая 12 мм
На складе 380 м
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
2 м
Добавить
Купить с резкой пополам · бесплатно
1+1 м
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
MGN12 | Профильная рельсовая направляющая 12 мм (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
MGN12 | Профильная рельсовая направляющая 12 мм (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
MGN12 | Профильная рельсовая направляющая 12 мм (Чертеж).PDF

Описание

Рельсовая направляющая MGN12 — это миниатюрный профильный рельс шириной 12 мм, спроектированный для высокоточного линейного перемещения. Профиль дорожек позволяет выдерживать нагрузки во всех направлениях.
Серия MG применяется там, где необходимы миниатюрные направляющие: в медицинском оборудовании, в робототехнике, в 3D-принтерах, небольших ЧПУ-станках, в полупроводниковой промышленности, в измерительных приборах, при монтаже печатных плат.
Для долговечности работы рекомендуется периодическая смазка линейных направляющих. Перед установкой проверьте чистоту посадочных мест и параллельность баз.

Типоразмер 12 мм.

Рез осуществляется абразивной отрезной пилой, в следствие чего:
Точность реза составляет ±5мм. Кроме этого, заказанная длина может быть на 10 мм короче (толщина диска + биение отрезной пилы). Угол реза в 90 градусов не гарантируется. На концах возможны цвета побежалости, расстояние от концов до отверстий также не регламентируется. Просьба учитывать эти условия при заказе продукции.
Для получение большей точности предусмотрите соответствующий припуск в заявке, для последующей самостоятельно обработки в точный размер.

Характеристики

Артикул:
 MGN12
Длина профиля(макс), мм:
 2000
Вес, кг/м:
 0.66
Типоразмер:
 12
