LGB16-150L-4 | Модуль скольжения направляющей типа LGD16, 4 ролика

LGB16-150L-4 модуль скольжения направляющей типа LGD16, 4 ролика

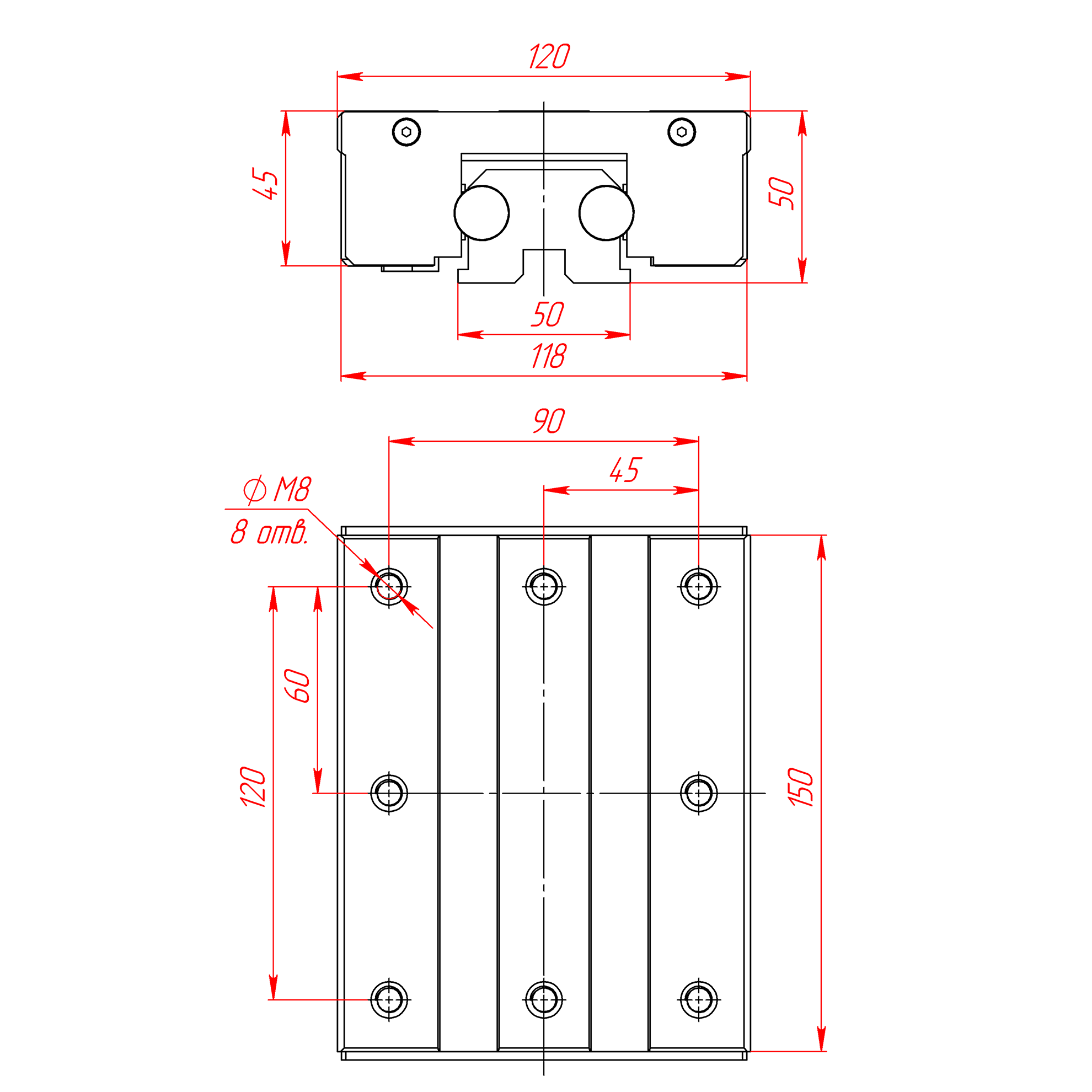

Чертеж LGB16-150L-4 модуль скольжения 4 ролика

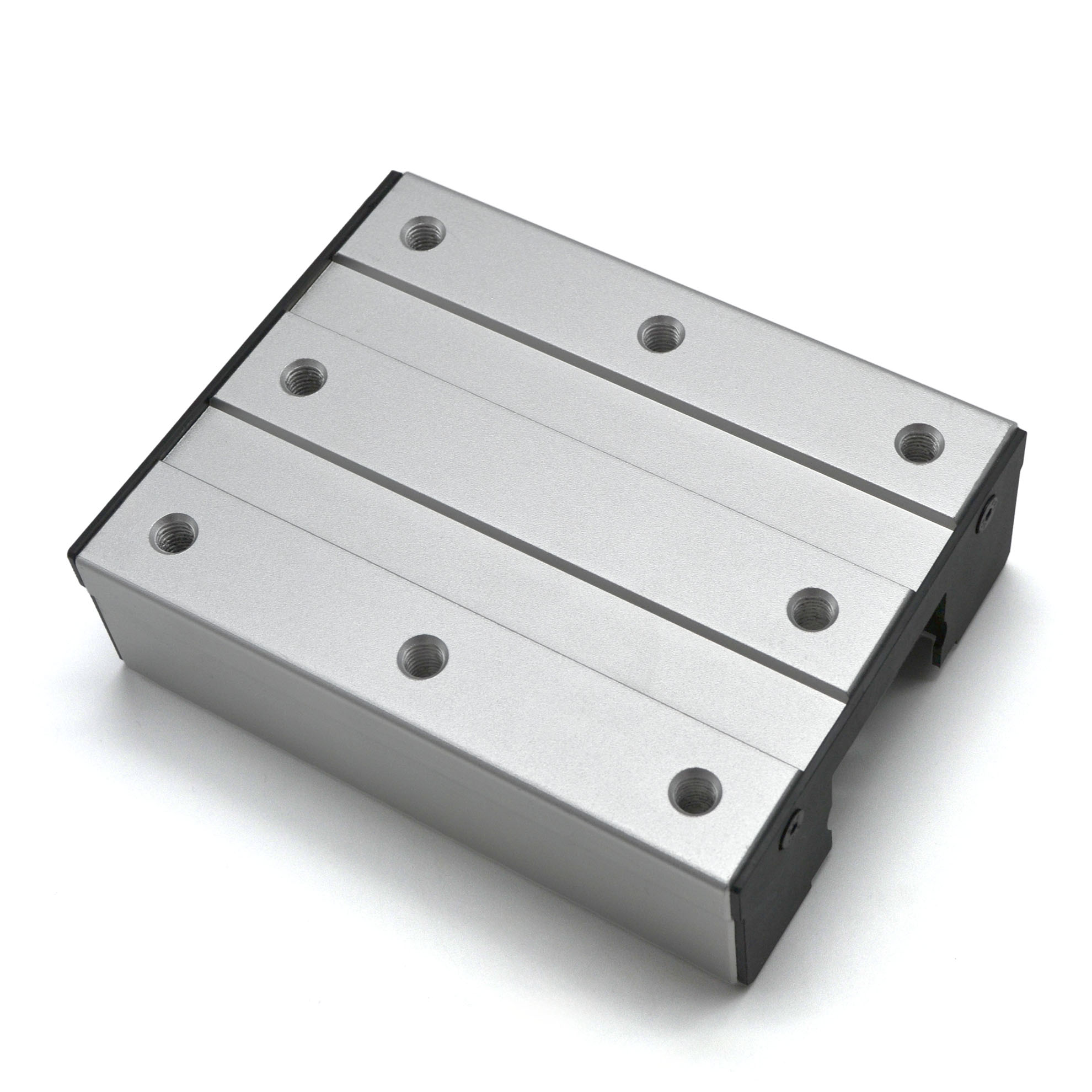

LGB16-150L-4 модуль скольжения из алюминия

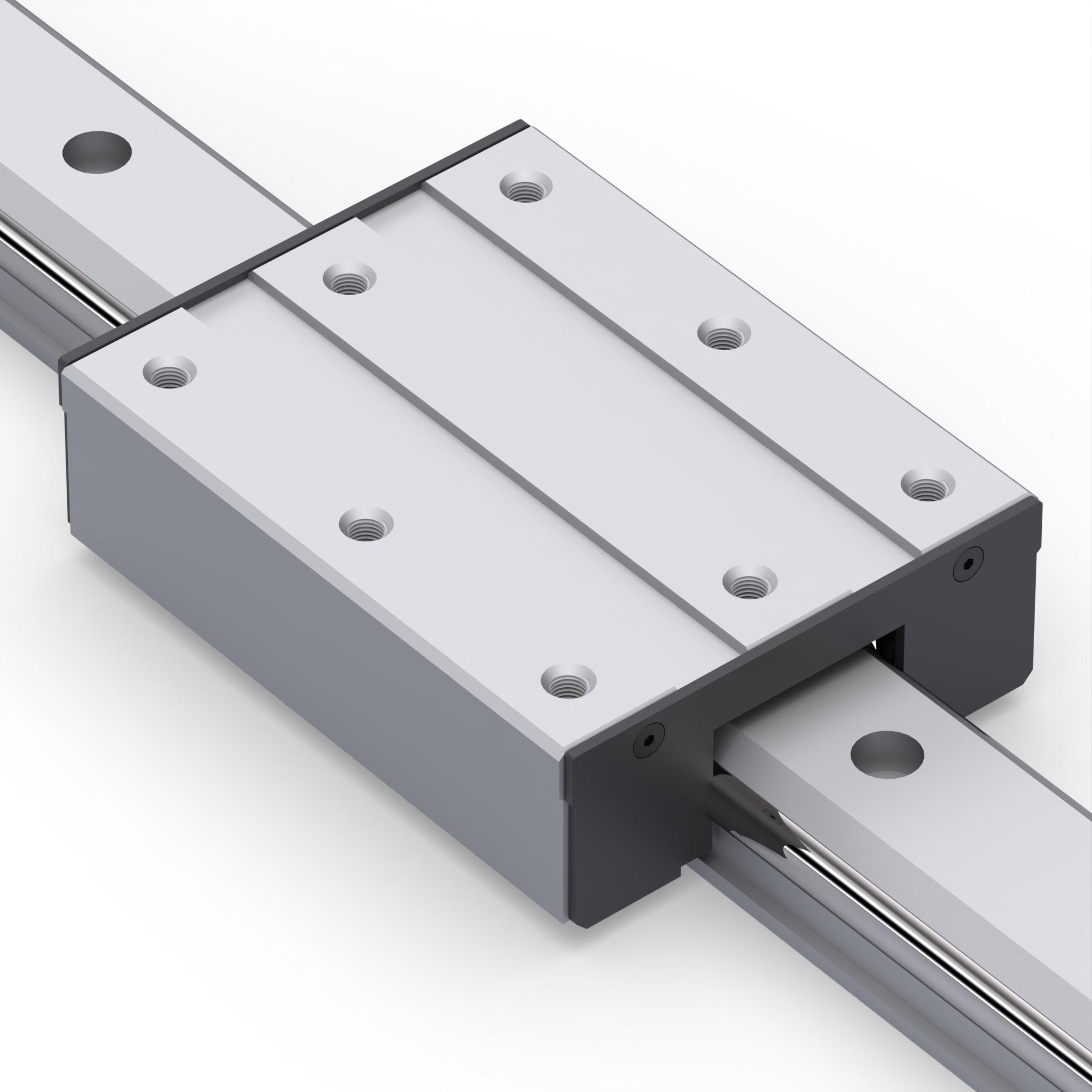

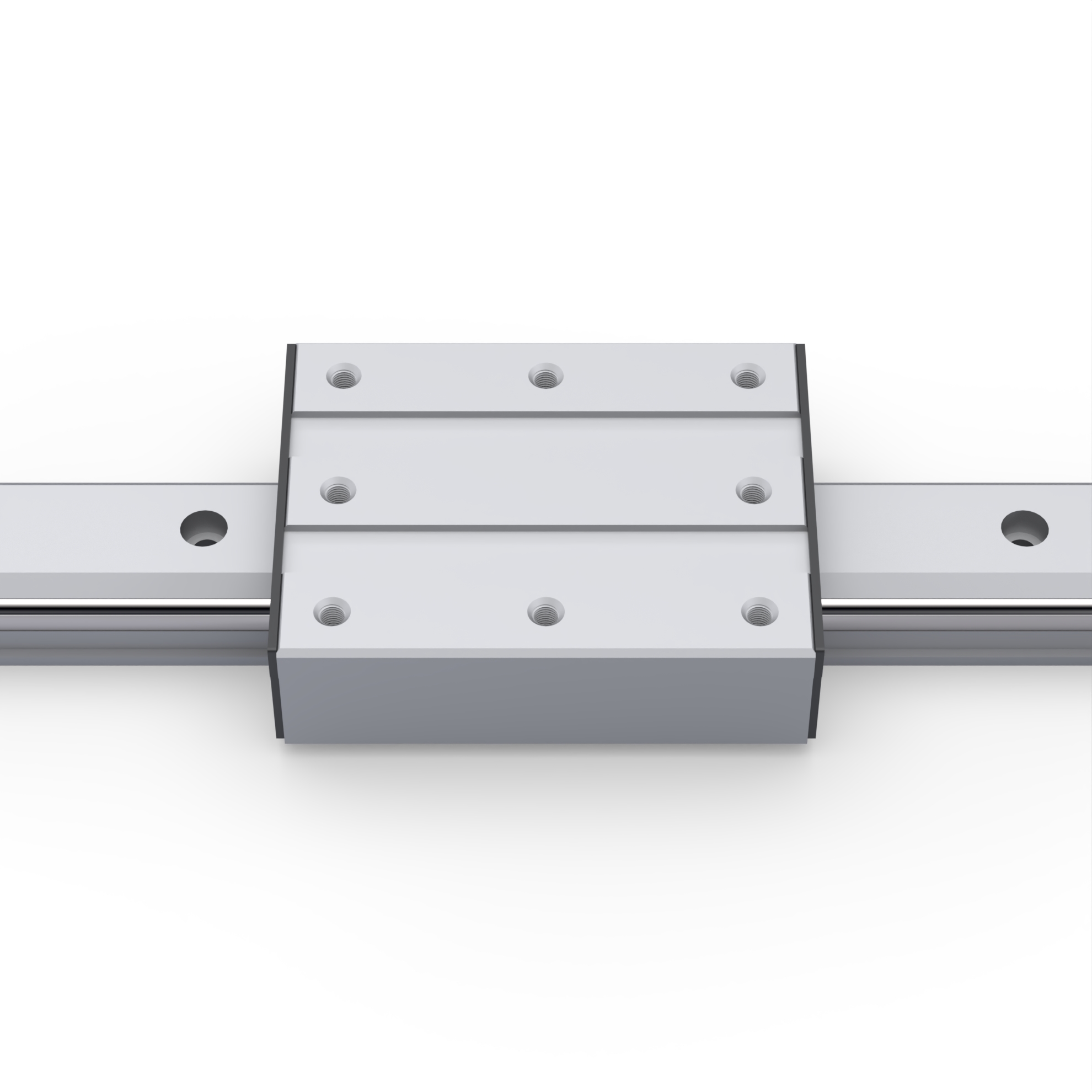

LGB16-150L-4 огромный модуль скольжения для огромной направляющей типа LGD16 на 4 больших ролика

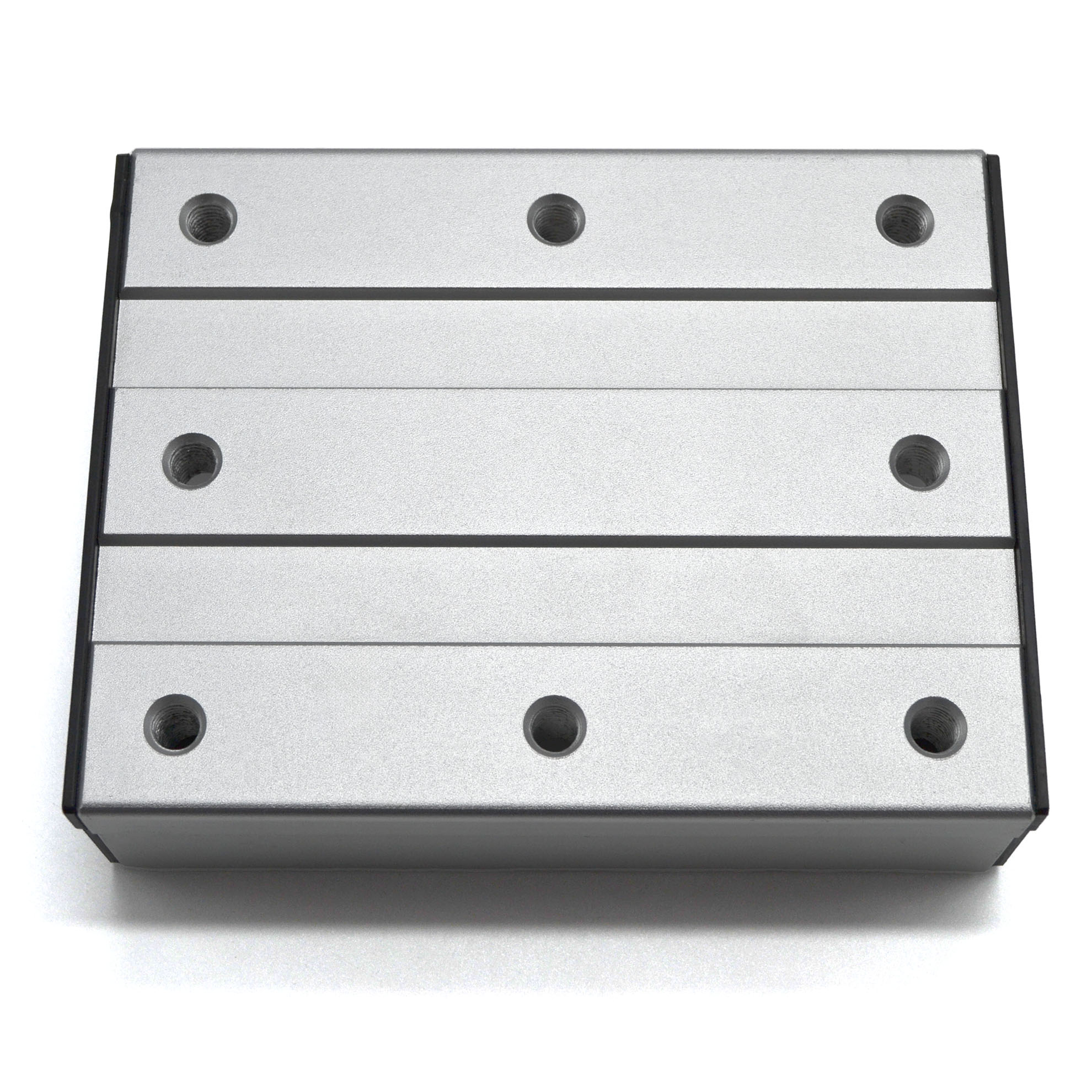

Большой алюминиевый модуль скольжения 4 ролика

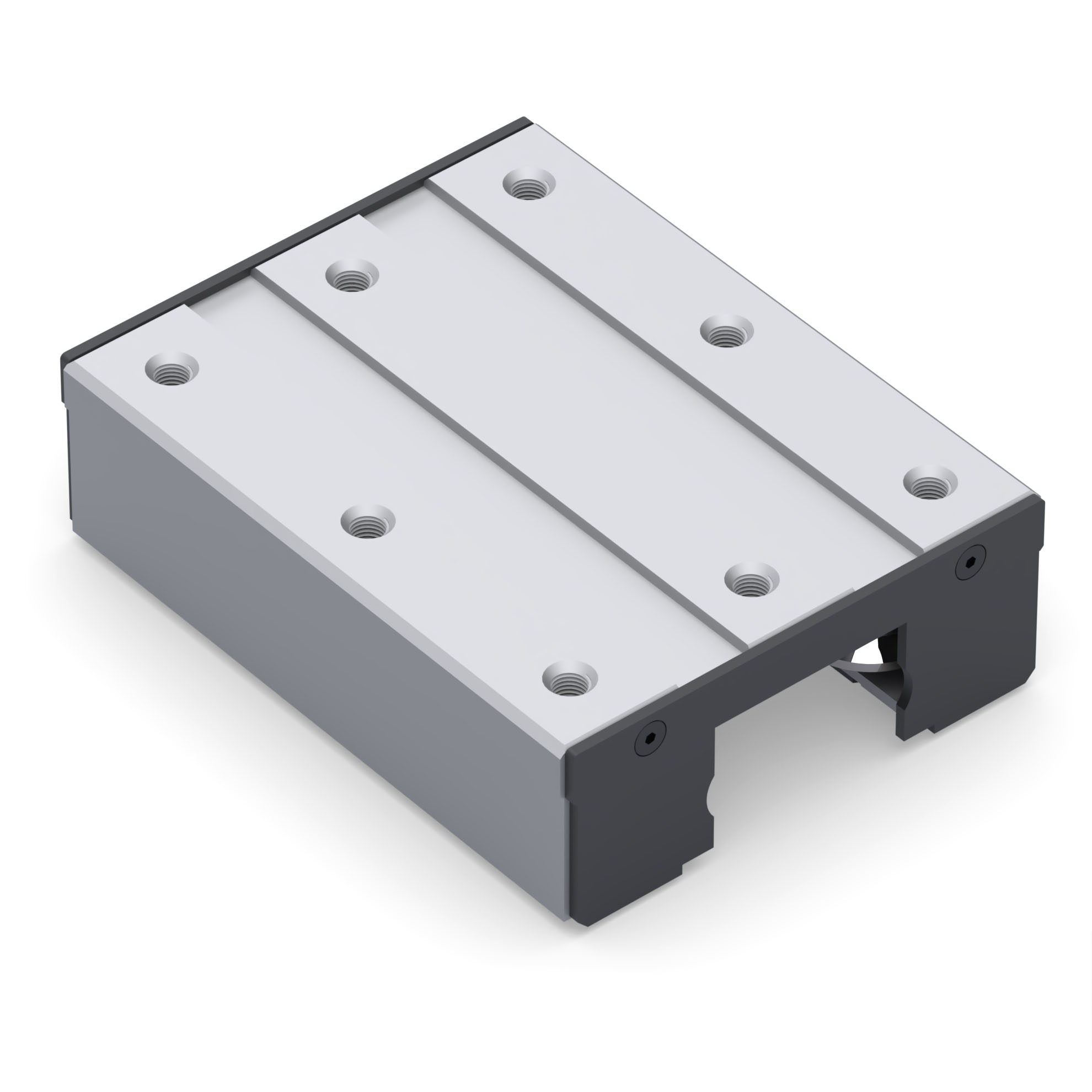

LGB16-150L-4 алюминиевый большой модуль скольжения направляющей типа LGD16, 4 ролика

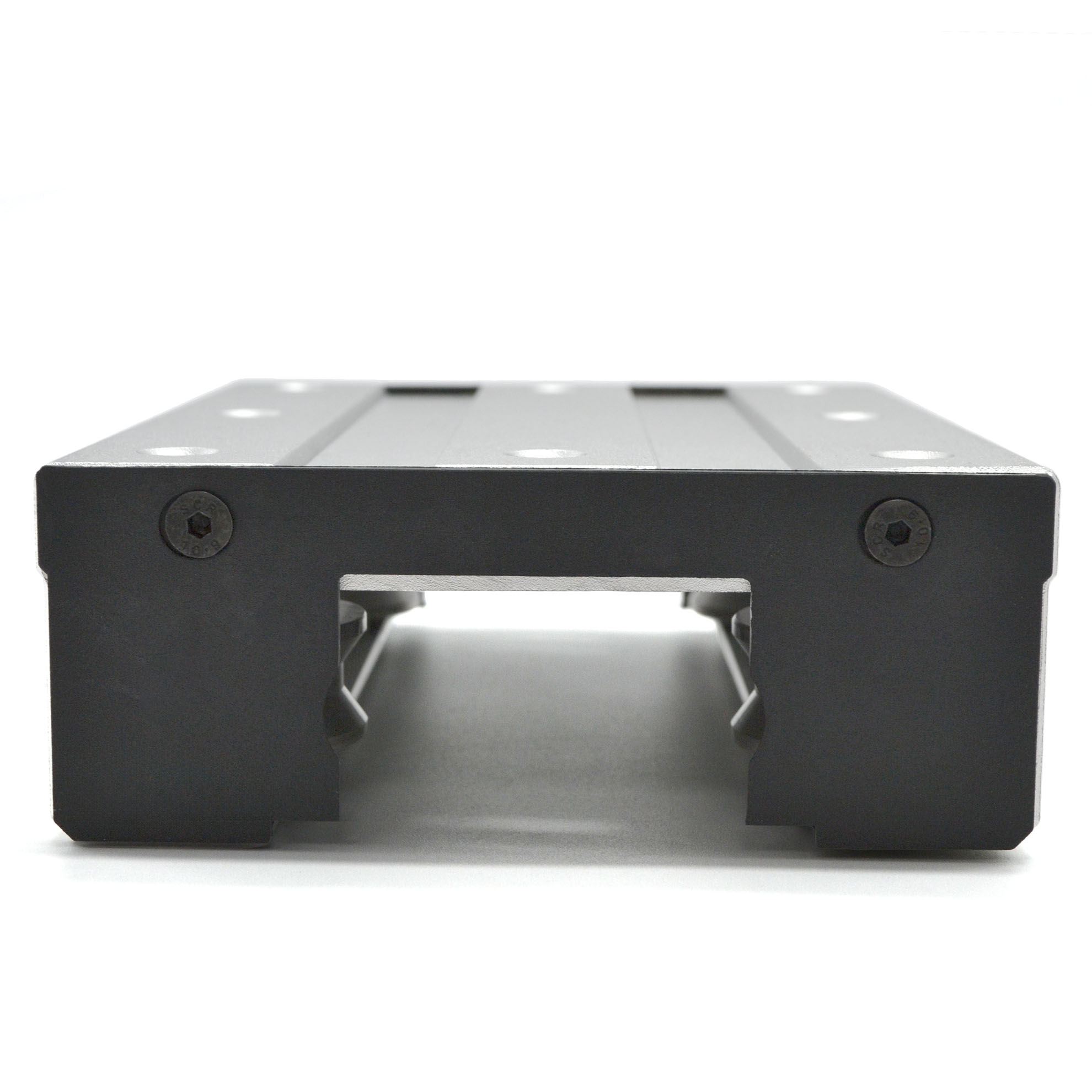

Большой модуль скольжения из алюминия LGB16-150L-4
Алюминиевый модуль скольжения на 4 ролика большой
7 300.00 руб. от 1 шт
от 2 шт 7 154.00 ₽ −2%
от 3 шт 7 008.00 ₽ −4%
от 5 шт 6 862.00 ₽ −6%
от 15 шт 6 716.00 ₽ −8%
от 20 шт 6 570.00 ₽ −10%
от 25 шт 6 424.00 ₽ −12%
Наличие LGB16-150L-4 | Модуль скольжения направляющей типа LGD16, 4 ролика
На складе 50 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
LGB16-150L-4 | Модуль скольжения направляющей типа LGD16, 4 ролика (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
LGB16-150L-4 | Модуль скольжения направляющей типа LGD16, 4 ролика (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
LGB16-150L-4 | Модуль скольжения направляющей типа LGD16, 4 ролика (Чертеж).PDF

Описание

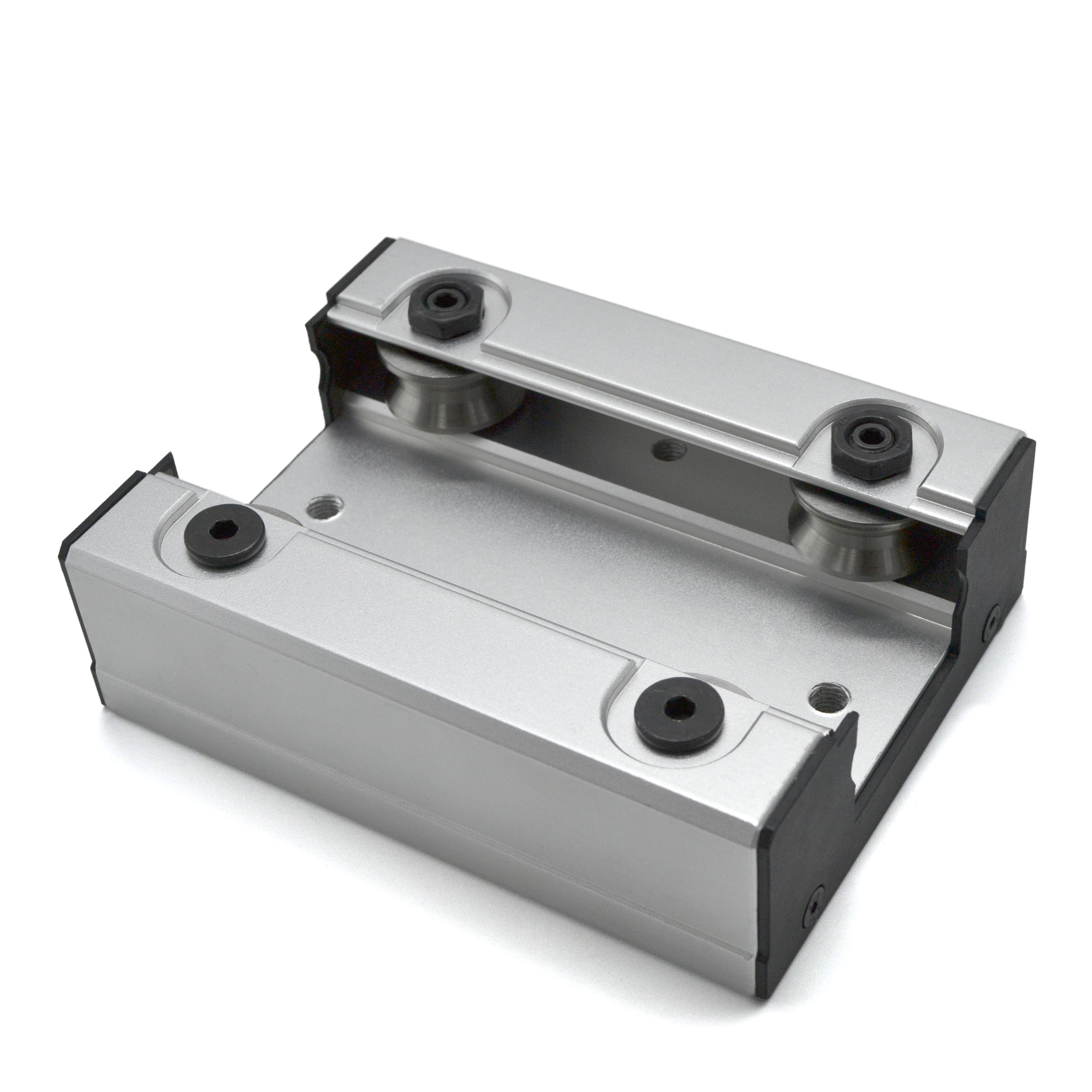

Алюминиевый опорный модуль LGB16-150L-4, оснащённый четырьмя закалёнными стальными роликами, предназначен для линейного перемещения по рельсу LGD16. Модуль имеет восемь монтажных отверстий. Два ролика остаются неподвижными, а два снабжены эксцентриковыми компонентами, позволяющими гибко регулировать предварительное натяжение. Такая конструкция предотвращает люфт и прокручивание втулки даже при значительных динамических нагрузках.

Основные области применения:
  • Металло- и деревообработка.
  • Автоматизированные крупные станки.
  • Промышленные роботы.
  • Телескопические и подъёмные системы.

Основные преимущества:
  • Простота монтажа: направляющая и подвижные части легко соединяются, что значительно упрощает установку и экономит время.
  • Высокая грузоподъёмность: двухрядная система роликов эффективно справляется с большими нагрузками, делая модуль подходящим для тяжёлых систем.
  • Простота: одна каретка и направляющая заменяют сложную конструкцию из двух рельсов.
  • Долговечность: ролики устойчивы к загрязнениям и мелким частицам.
  • Плавность и бесшумность: подшипниковые ролики обеспечивают бесшумное и плавное движение, позволяя достигать высокой скорости перемещения.

Характеристики

Артикул:
 LGB16-150L-4
Вес, кг:
 1,36
Типоразмер:
 16
Статическая грузоподъемность, Н:
 750
Динамическая грузоподъемность, Н:
 400
