LGB12-100L-4 | Модуль скольжения направляющей типа LGD12, 4 ролика

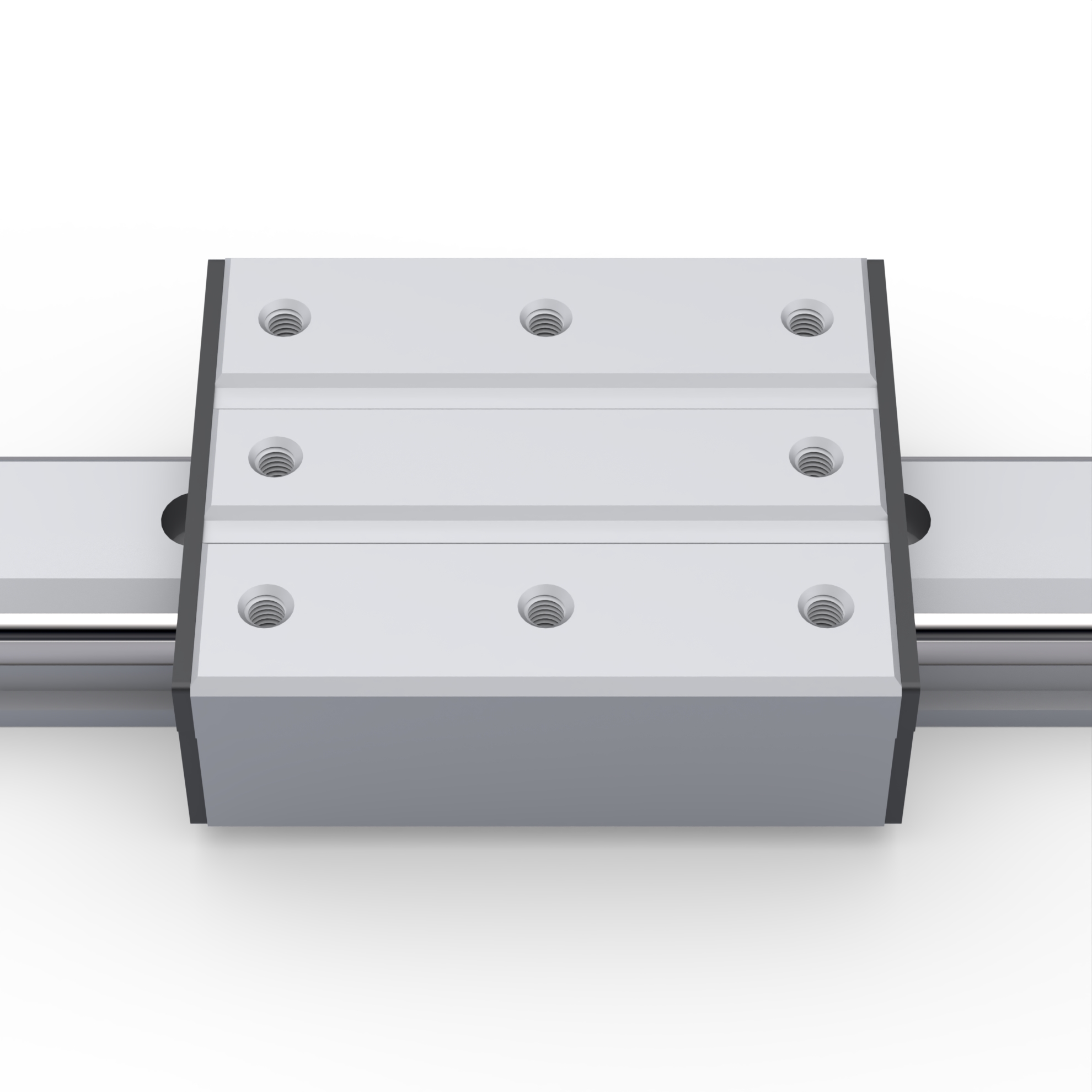

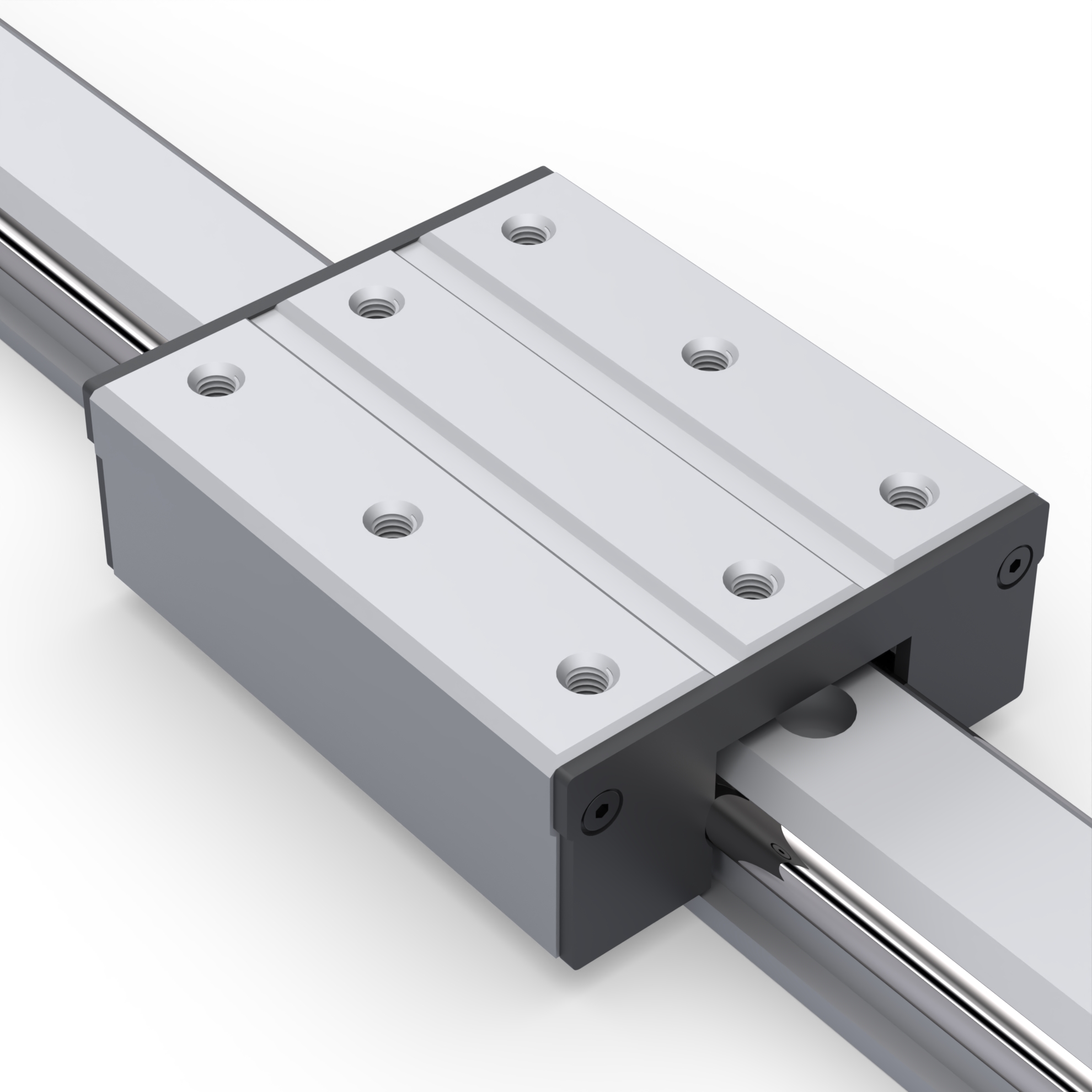

LGB12-100L-4 модуль скольжения направляющей типа LGD12, 4 ролика

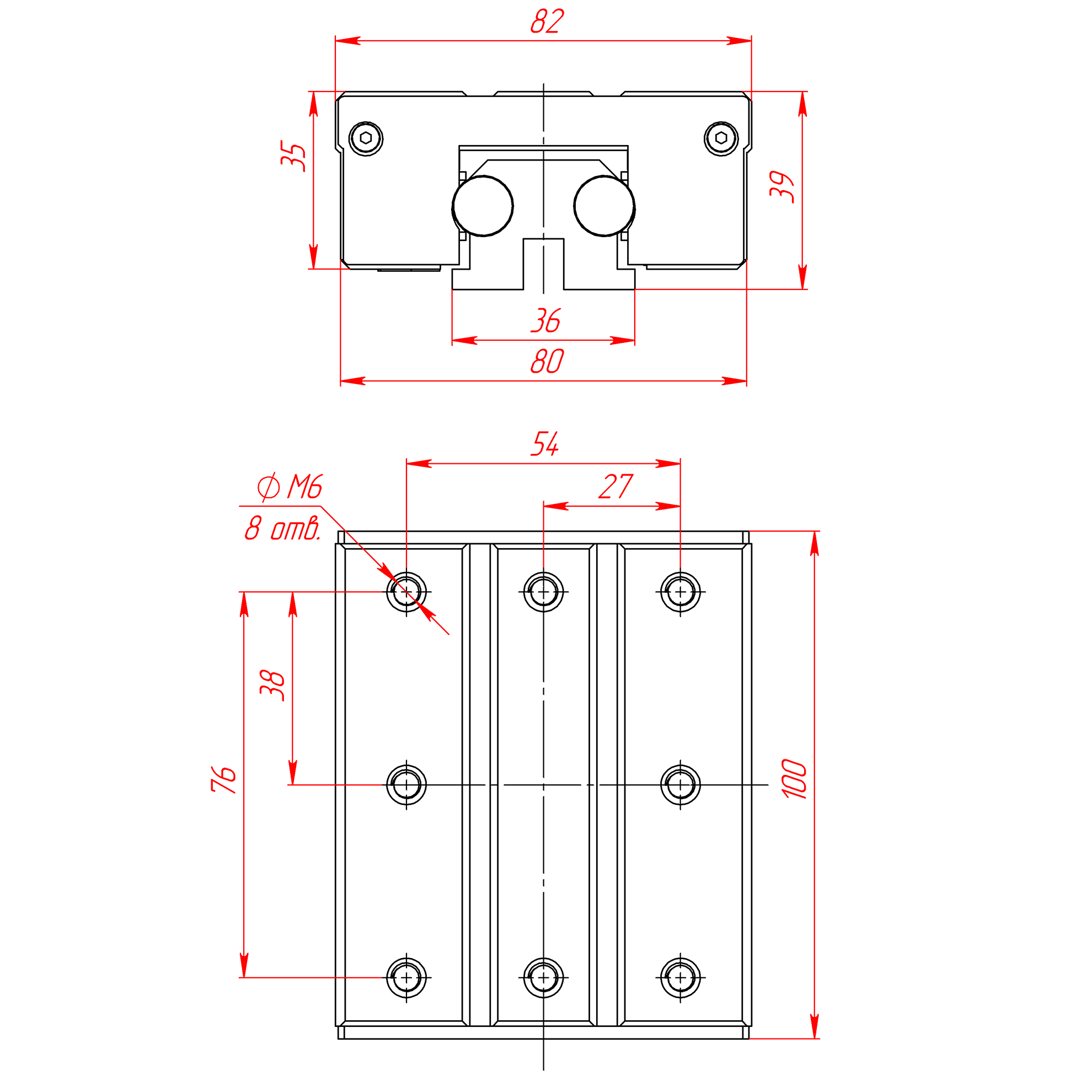

Чертеж модуля скольжения LGB12-100L-4

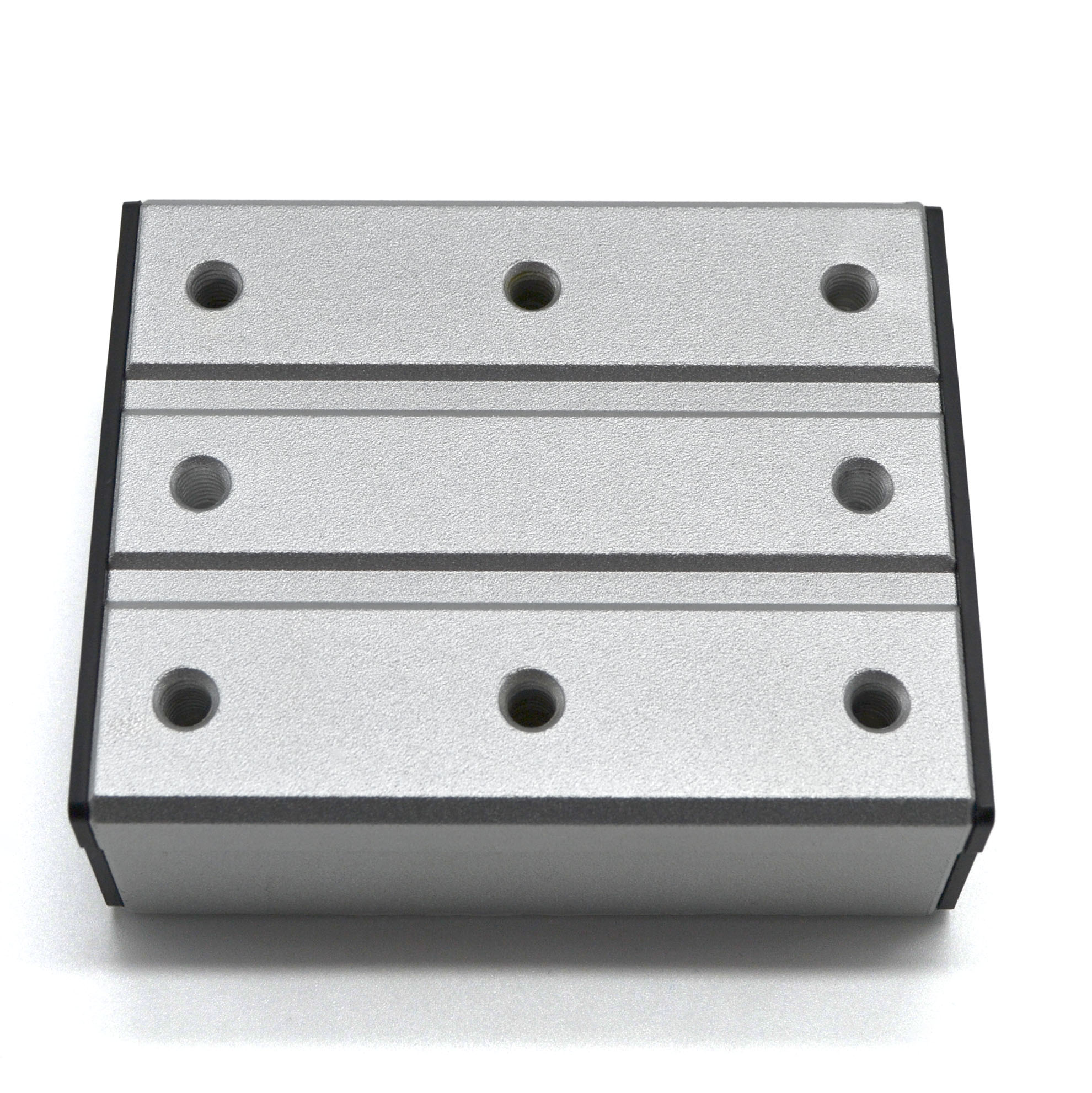

LGB12-100L-4 алюминиевый модуль скольжения с 4 стальными роликами

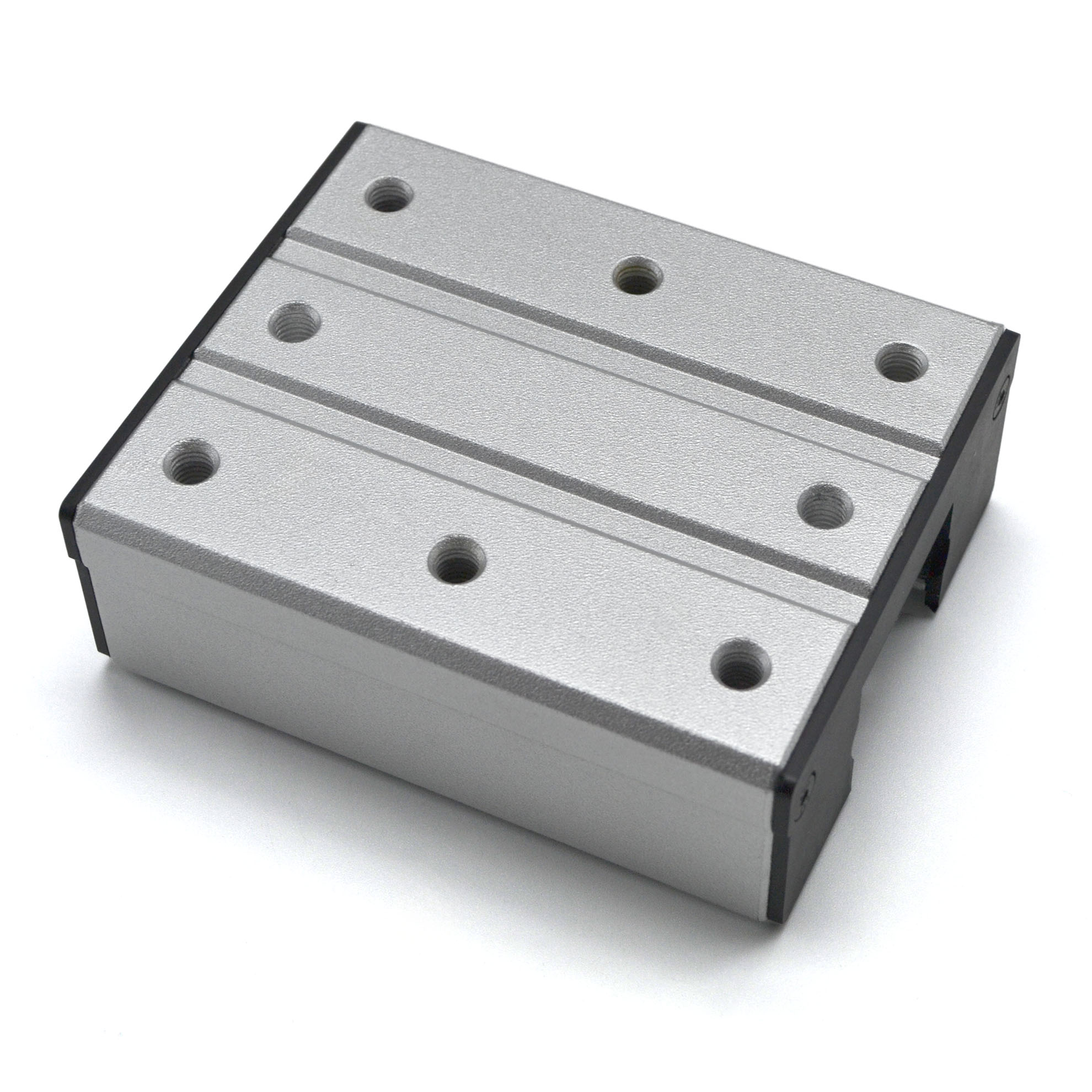

LGB12-100L-4 модуль скольжения из алюминия для направляющей типа LGD12 на 4 ролика

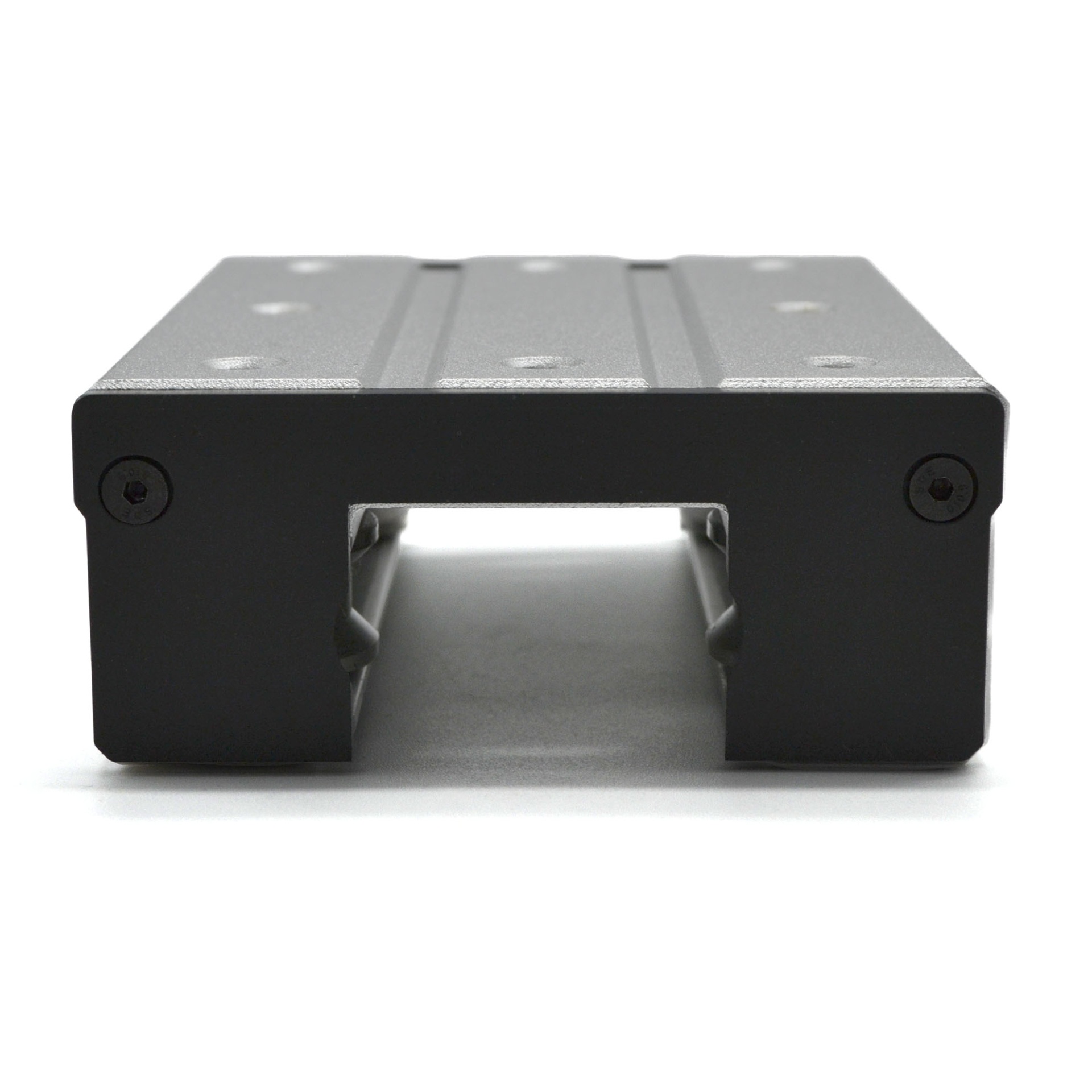

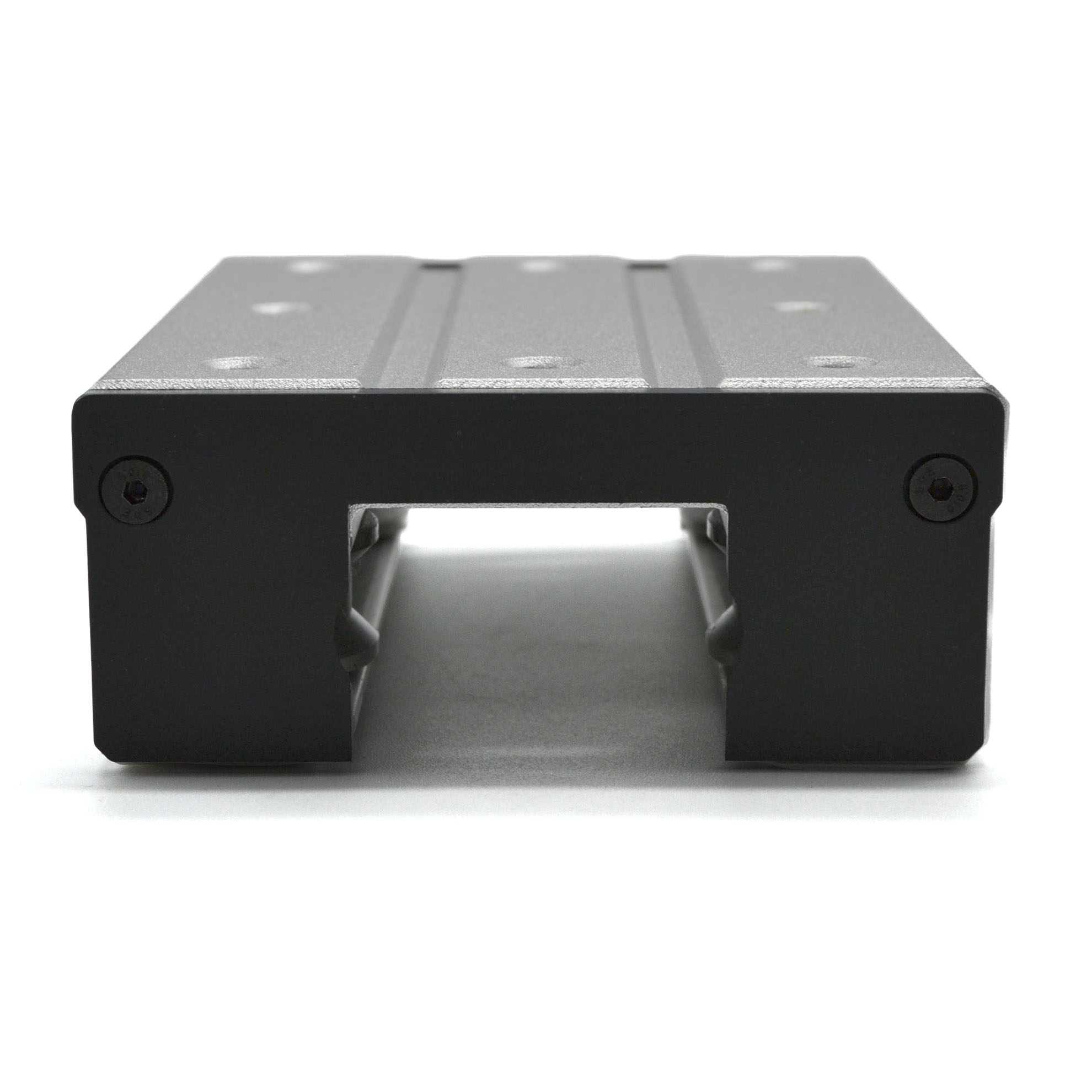

LGB12-100L-4 модуль скольжения алюминий, сталь, 4 ролика, 8 отверстий

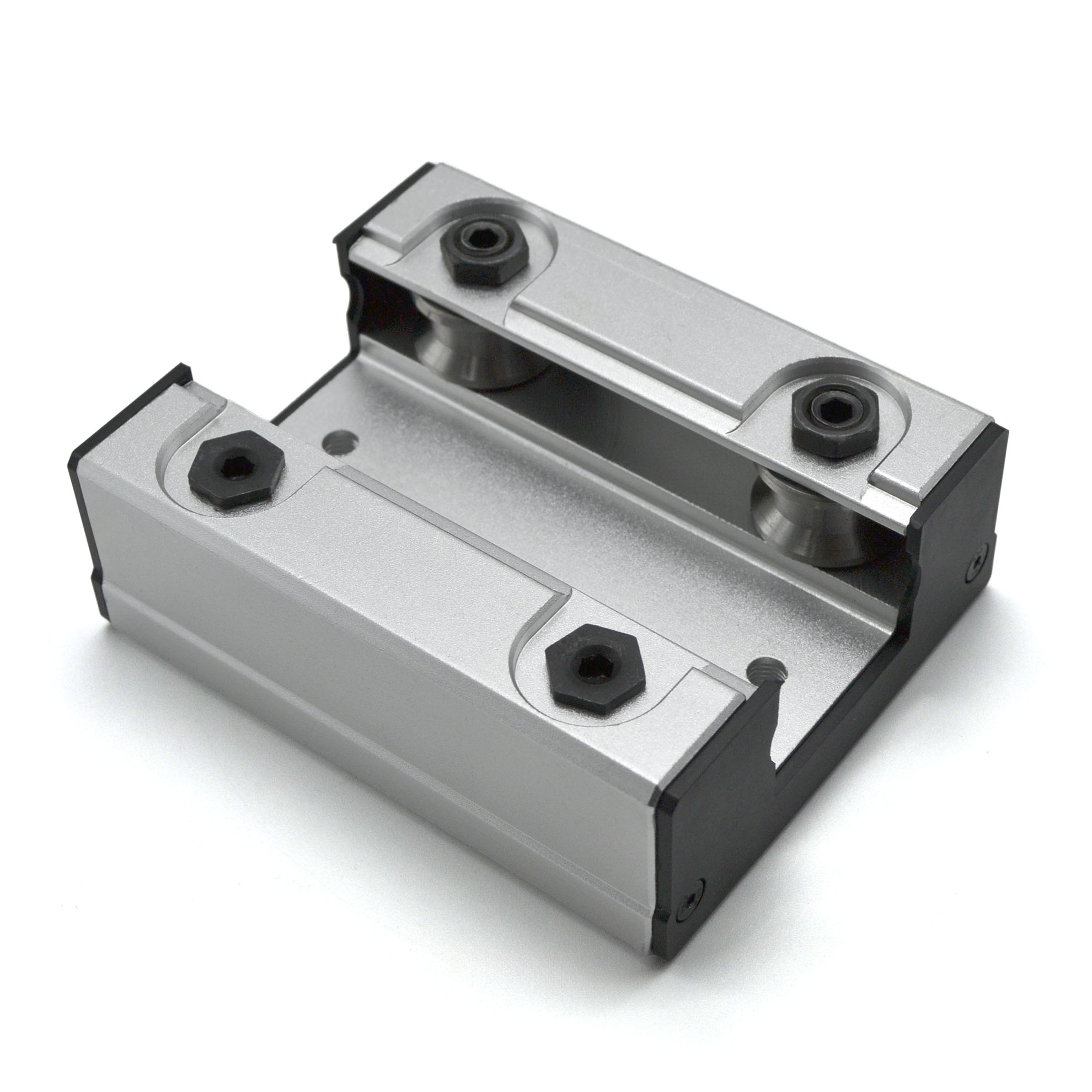

LGB12-100L-4 4-х роликовый модуль скольжения по направляющей типа LGD12

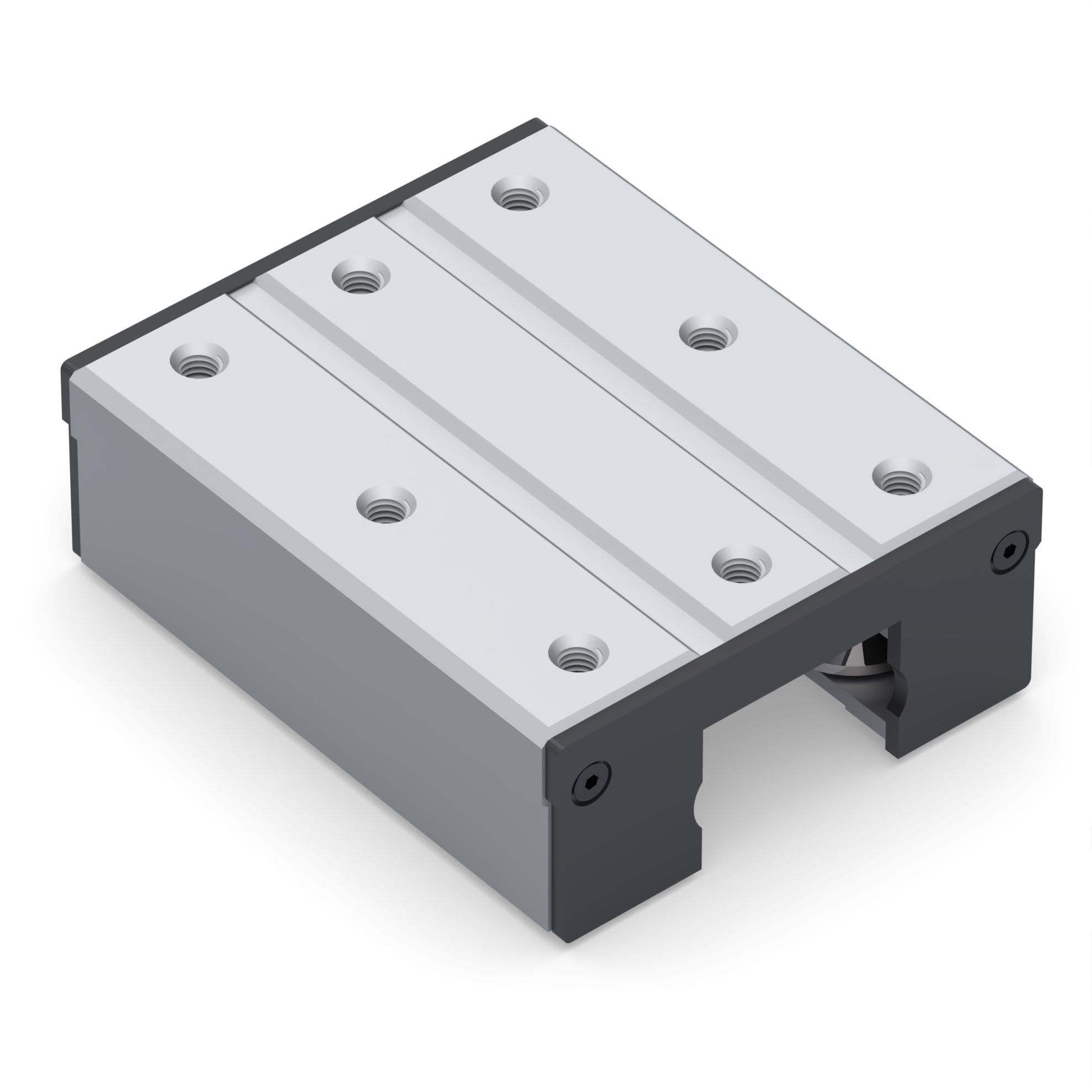

LGB12-100L-4 каретка рельсы типа LGD12, 4 шкива
Модуль скольжения с 4 шкивами для направляющей типа LGD12
3 150.00 руб. от 1 шт
от 2 шт 3 087.00 ₽ −2%
от 6 шт 3 024.00 ₽ −4%
от 15 шт 2 961.00 ₽ −6%
от 25 шт 2 898.00 ₽ −8%
от 40 шт 2 835.00 ₽ −10%
от 55 шт 2 772.00 ₽ −12%
Наличие LGB12-100L-4 | Модуль скольжения направляющей типа LGD12, 4 ролика
На складе 90 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
LGB12-100L-4 | Модуль скольжения направляющей типа LGD12, 4 ролика (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
LGB12-100L-4 | Модуль скольжения направляющей типа LGD12, 4 ролика (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
LGB12-100L-4 | Модуль скольжения направляющей типа LGD12, 4 ролика (Чертеж).PDF

Описание

Алюминиевый опорный модуль LGB12-100L-4 с четырьмя закалёнными стальными роликами предназначен для линейного перемещения по рельсу LGD12. В модуле предусмотрено восемь монтажных отверстий. Два ролика зафиксированы, а два оснащены эксцентриковыми компонентами, что позволяет гибко настраивать предварительное натяжение. Такая конструкция предотвращает люфт и проворот втулки даже при значительных динамических нагрузках.

Основные области применения:
  • 3D-принтеры
  • Производство полупроводников
  • Автоматизированные станки
  • Промышленные роботы
  • Телескопические и подъемные системы
Основные преимущества:
  • Легкость монтажа: направляющая и подвижные части легко соединяются, что значительно упрощает установку и экономит время.
  • Нагрузочная способность: двухрядная система роликов эффективно справляется с большими нагрузками
  • Простота: одна каретка и направляющая заменяют сложную систему из двух рельсов.
  • Долговечность: ролики устойчивы к загрязнениям и мелким частицам.
  • Плавность и низкий уровень шума: благодаря подшипниковым роликам движение происходит бесшумно и плавно, обеспечивая высокую скорость перемещения.

Характеристики

Артикул:
 LGB12-100L-4
Вес, кг:
 0,53
Типоразмер:
 12
Статическая грузоподъемность, Н:
 380
Динамическая грузоподъемность, Н:
 200
