SGB10-4 | Модуль скольжения направляющей типа SGR10, 4 ролика

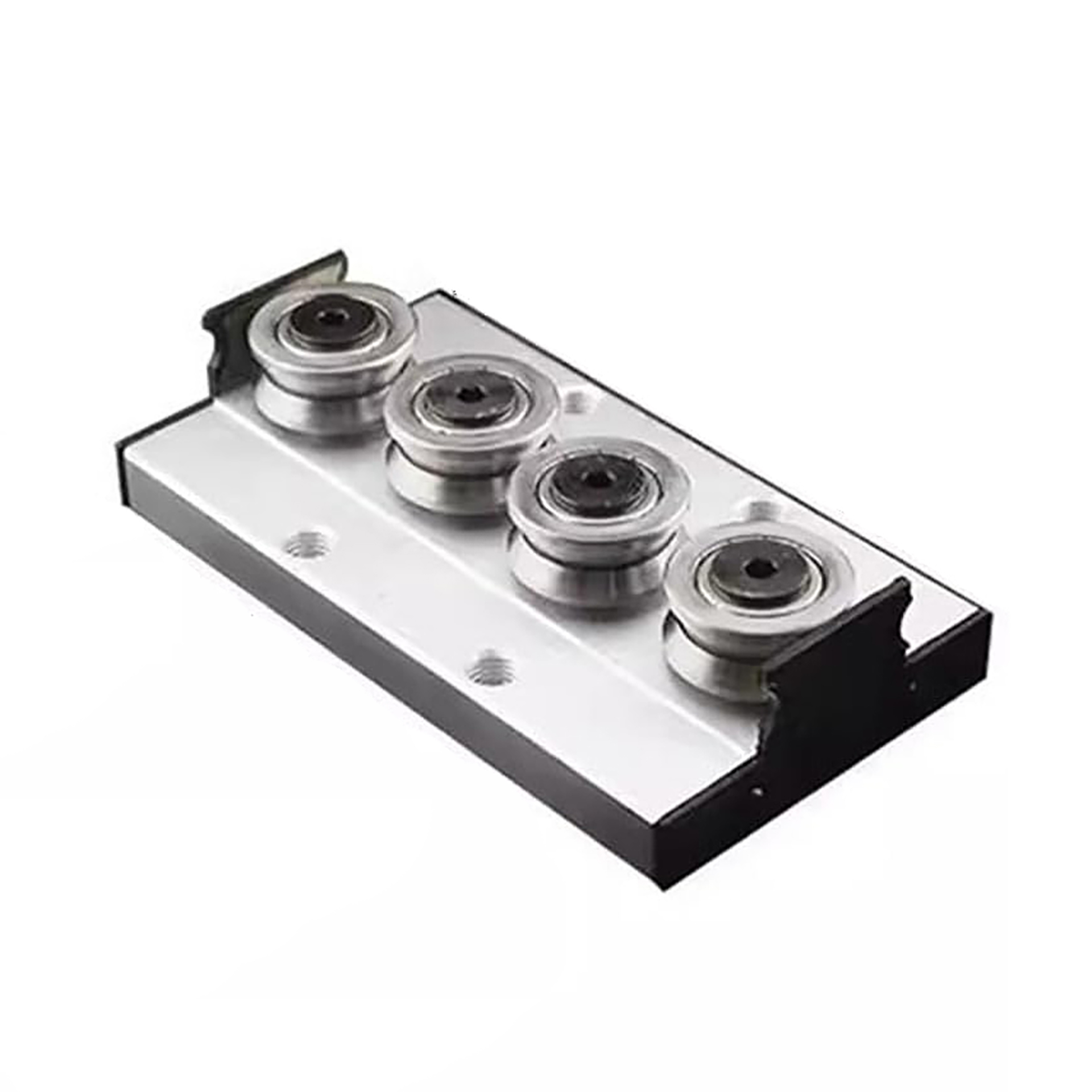

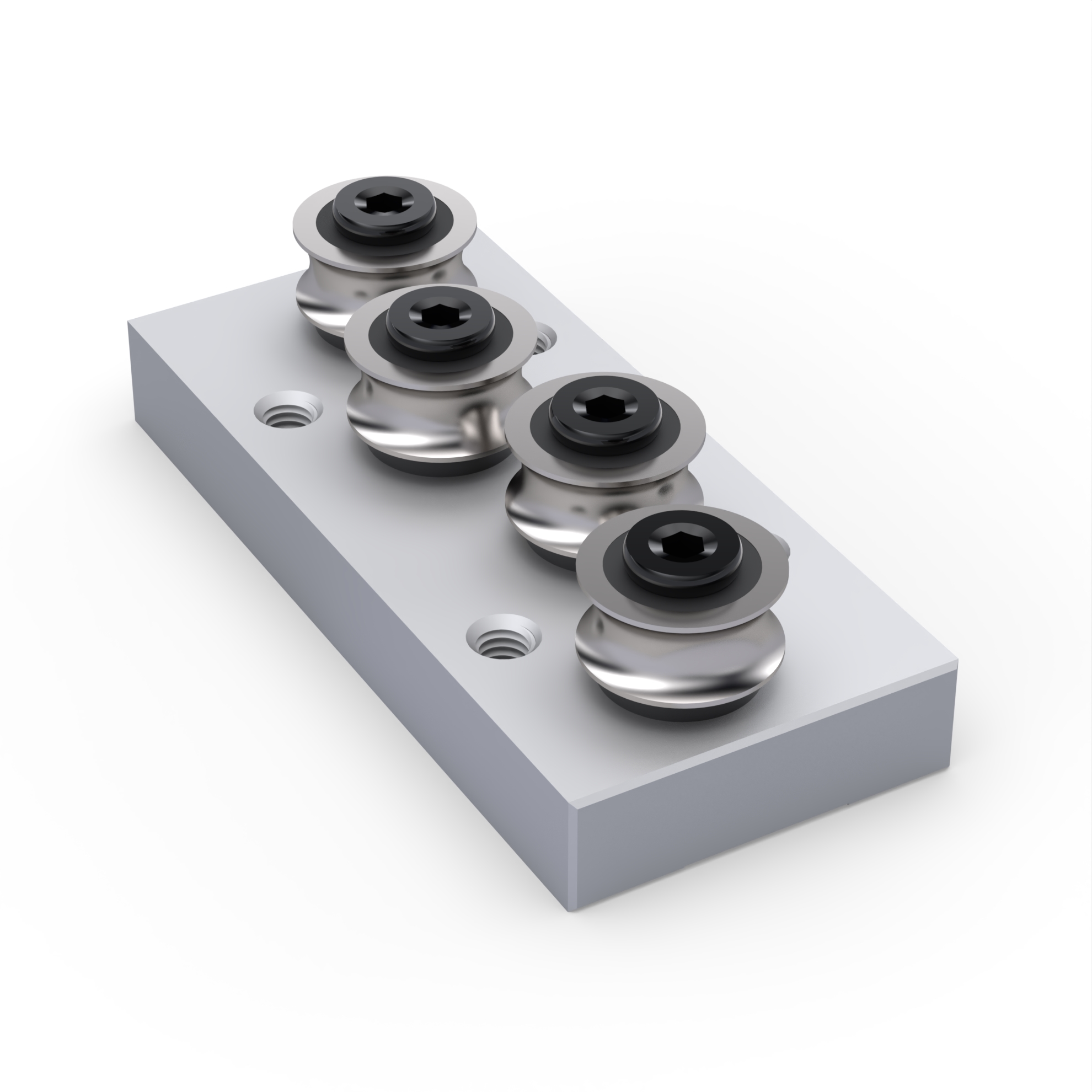

SGB10-4 модуль скольжения направляющей типа SGR10, 4 ролика

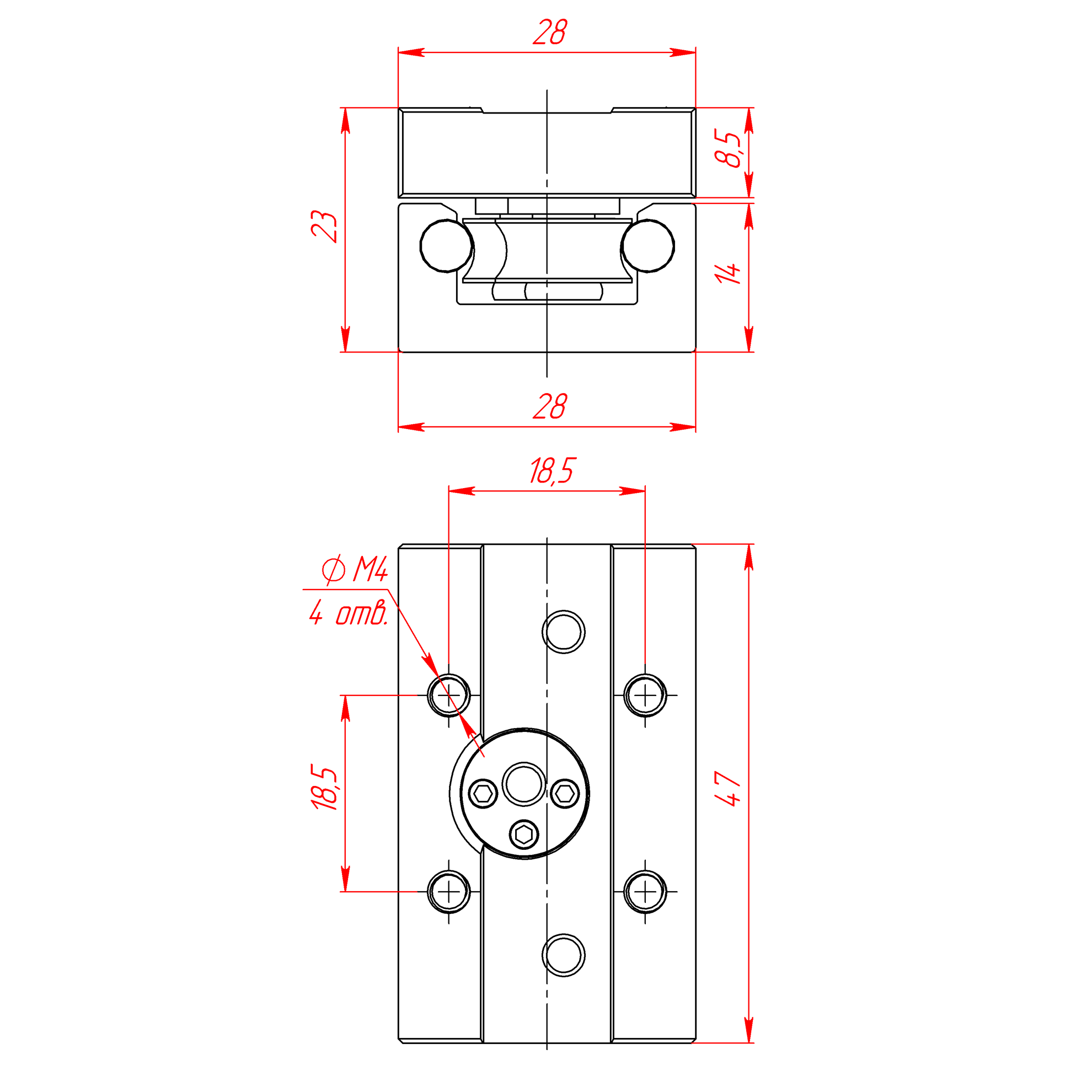

SGB10-4 чертеж модуля на 4 ролика

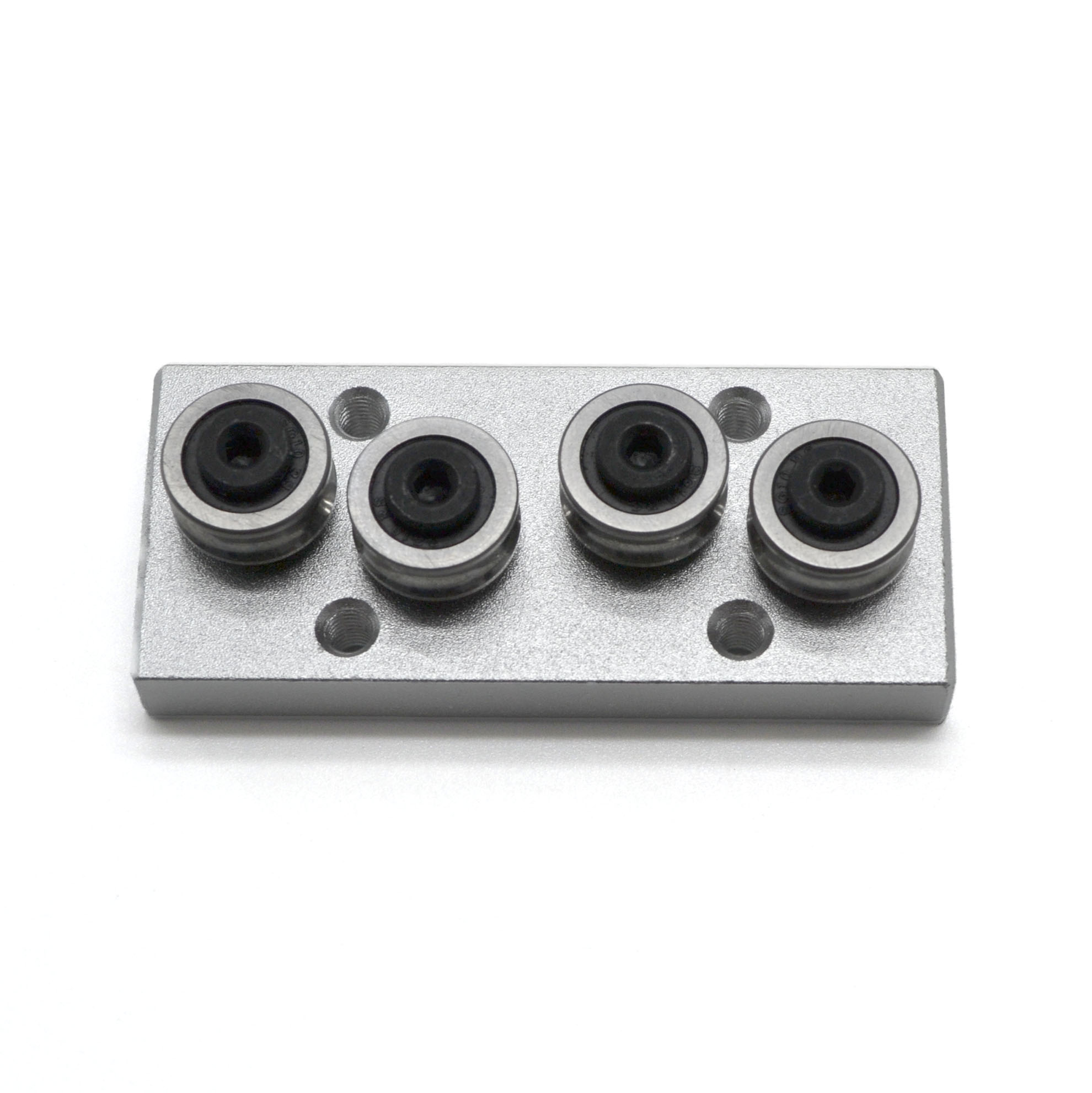

SGB10-4 алюминиевый модуль скольжения направляющей, 4 ролика
SGB10-4 модуль скольжения 4 ролика алюминий, сталь

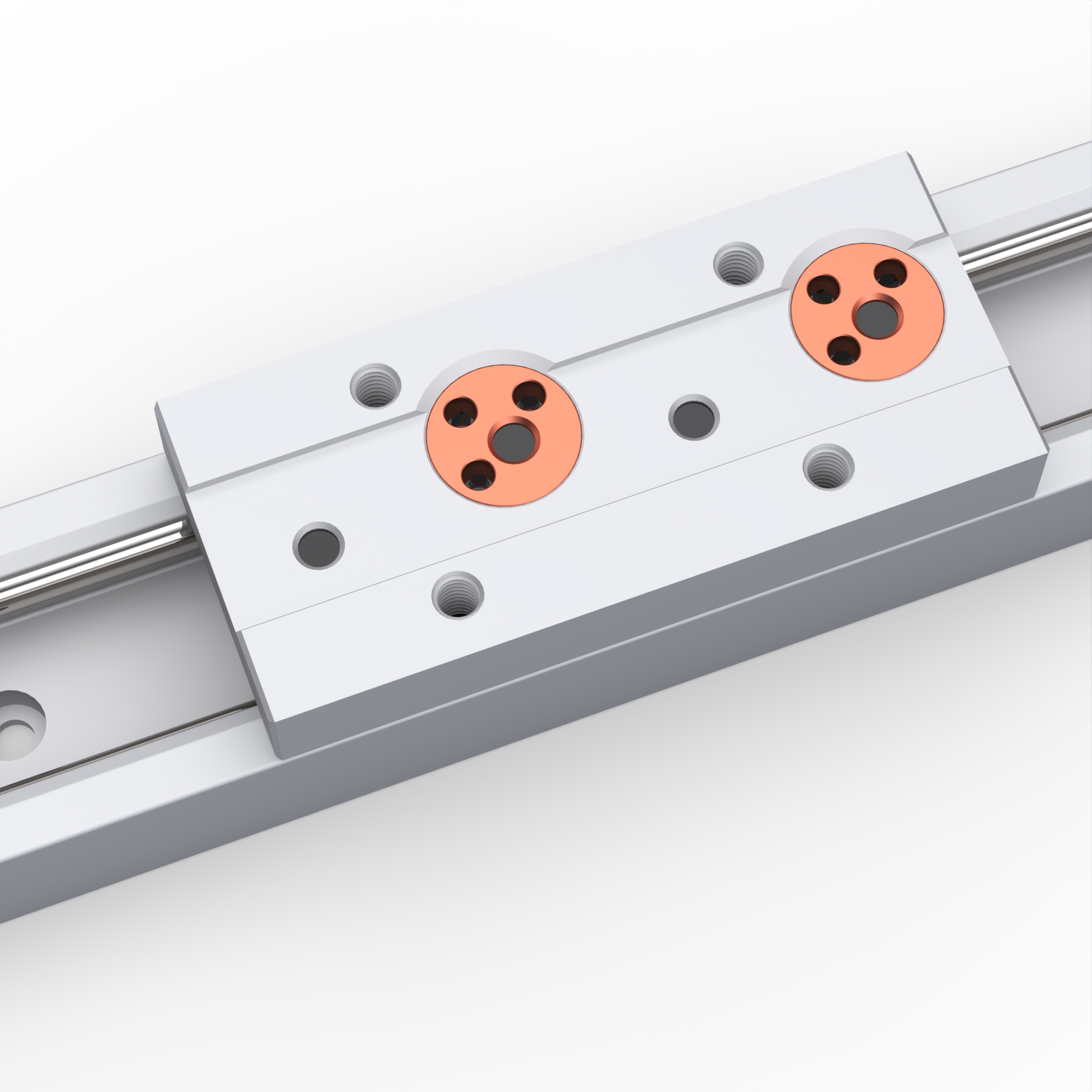

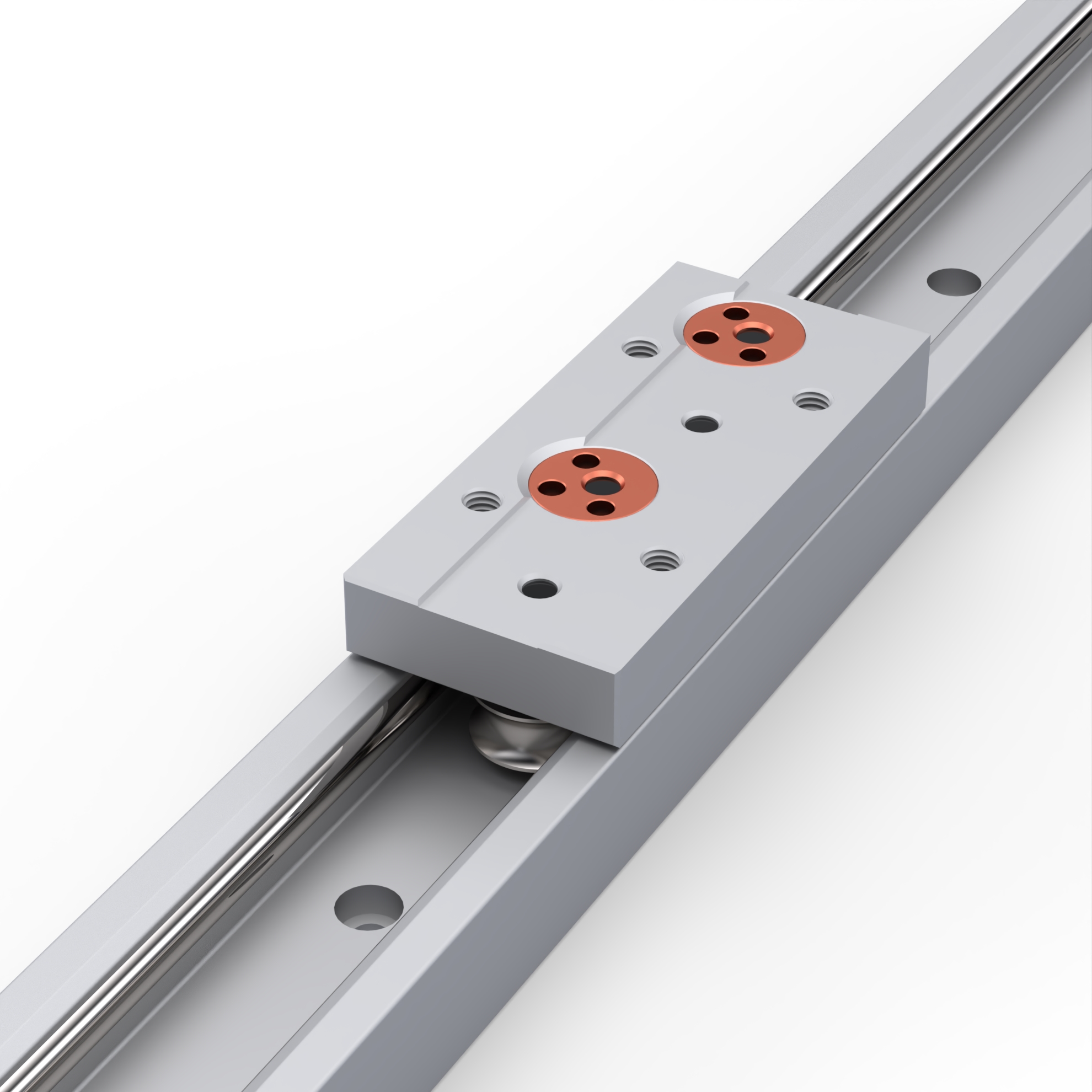

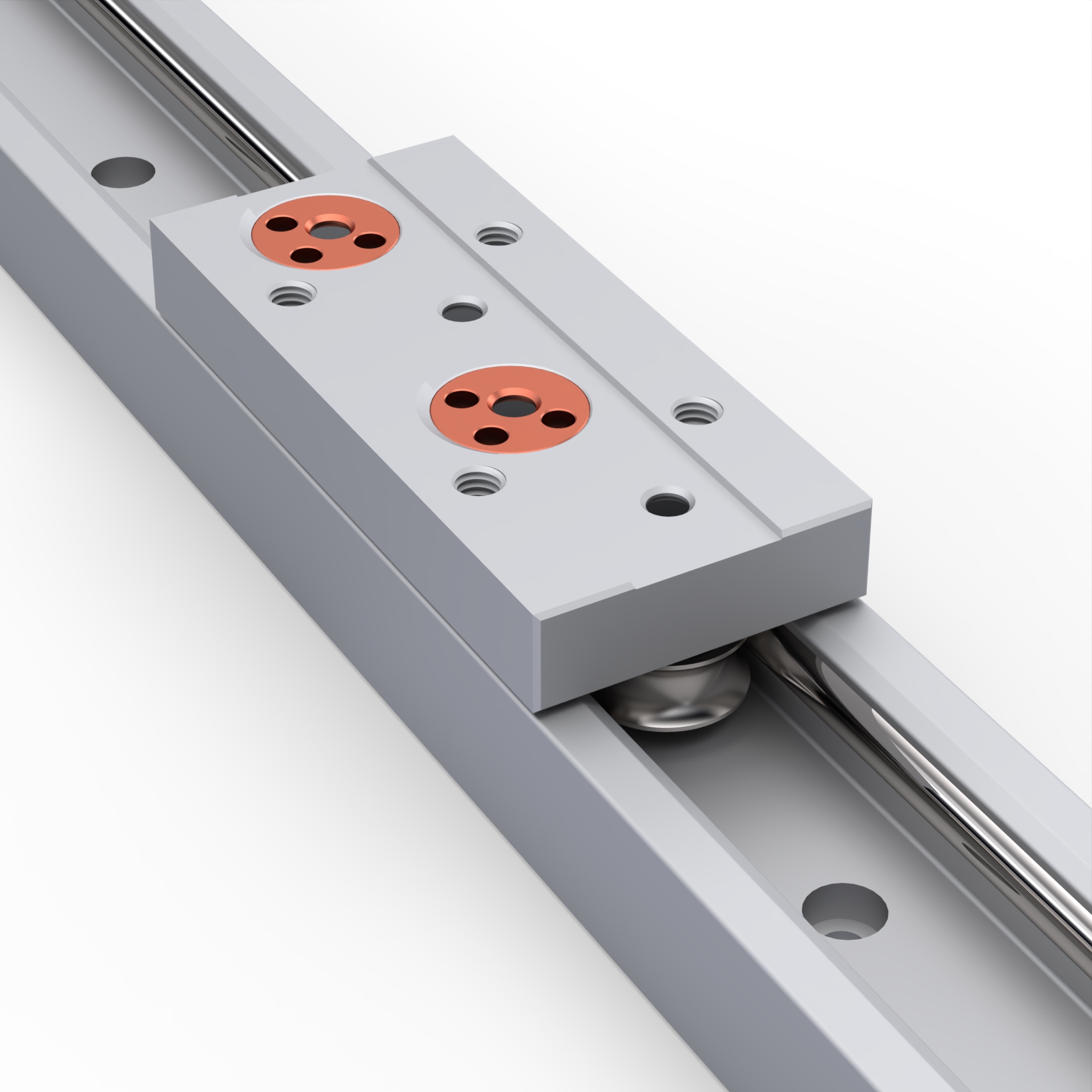

SGB10-4 модуль скольжения по направляющей на 4 ролика

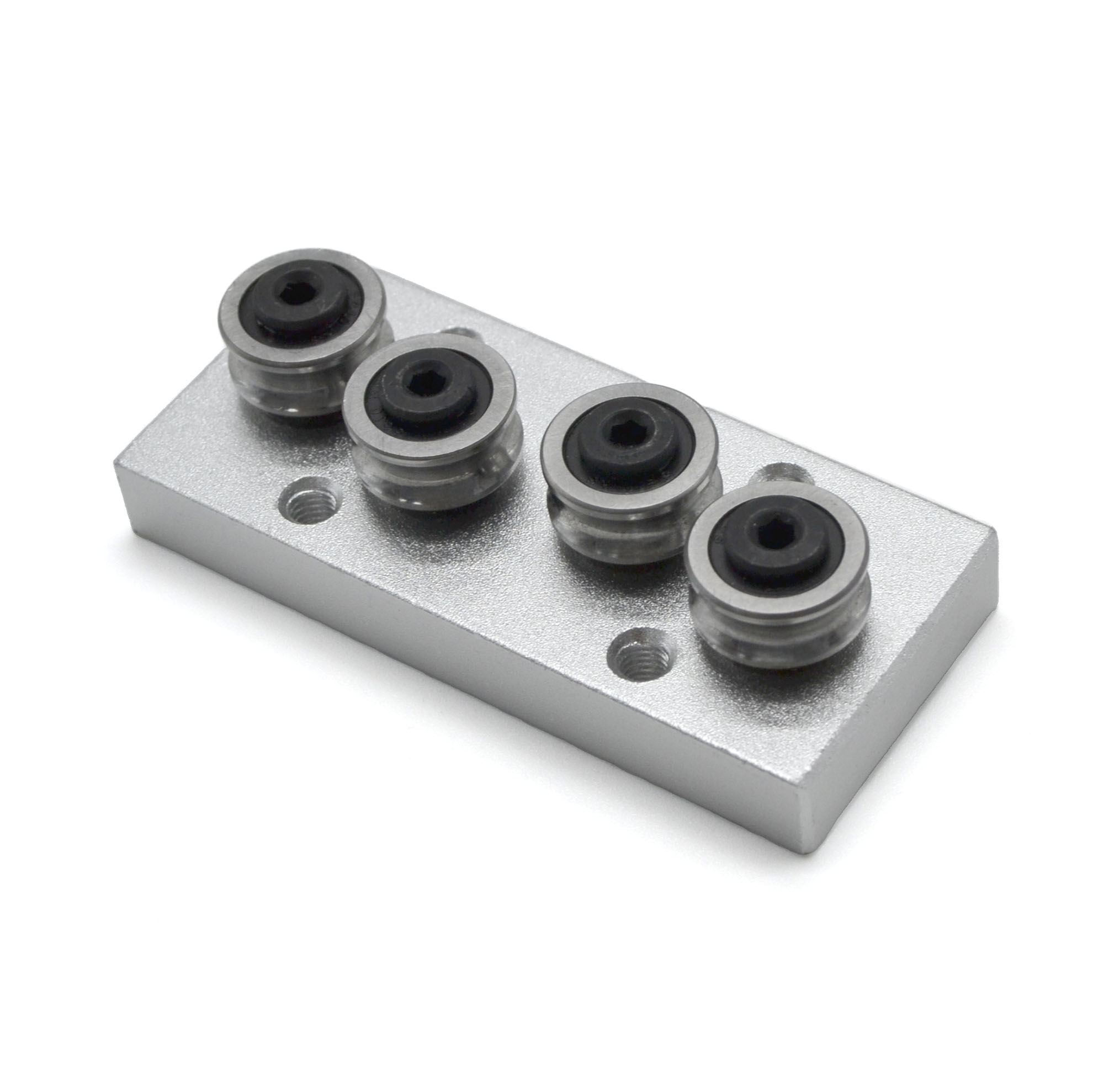

SGB10-4 алюминиевый модуль скольжения алюминиевой 4 ролика 2 эксцентрика
SGB10-4 4 ролика модуль скольжения из алюминия и стали
SGB10-4 модуль скольжения алюминий, сталь
1 495.00 руб. от 1 шт.
( -2 % )
1 465.10 РУБ.
от 3 шт.
( -4 % )
1 435.20 РУБ.
от 15 шт.
( -6 % )
1 405.30 РУБ.
от 30 шт.
( -8 % )
1 375.40 РУБ.
от 55 шт.
( -10 % )
1 345.50 РУБ.
от 80 шт.
( -12 % )
1 315.60 РУБ.
от 110 шт.
RSI
добавить
Наличие SGB10-4 | Модуль скольжения направляющей типа SGR10, 4 ролика
НА СКЛАДЕ:
50 шт.
Калькулятор прогиба алюминиевого конструкционного профиля
КАЛЬКУЛЯТОР
ПРОГИБА ПРОФИЛЕЙ

Файлы для скачивания | чертежи | 3D-Модели

1. SGB10-4 | Модуль скольжения направляющей типа SGR10, 4 ролика (3D-модель).STEP
Скачать
2. SGB10-4 | Модуль скольжения направляющей типа SGR10, 4 ролика (Чертеж).PDF
Скачать

Описание

Опорный модуль SGB10-4 выполнен из алюминиевого сплава и включает в себя четыре закаленных стальных ролика качения. Два из них установлены в неподвижном положении, а два снабжены эксцентриками, что позволяет регулировать преднатяг. Такие направляющие широко применяются в системах линейных перемещений, требующих высокой точности и легкости конструкции.

Основные области применения:
  • Автоматизированные станки
  • Оборудование для деревообработки
  • Телескопические и подъемные системы
Основные преимущества:
  • Долговечность: ролики устойчивы к загрязнениям и мелким частицам.
  • Простота: одна каретка и направляющая заменяют сложную конструкцию из двух рельсов.
  • Плавность и низкий шум: благодаря подшипниковым роликам движение происходит бесшумно и плавно, обеспечивая высокую скорость перемещения.
  • Нагрузка: двухрядная роликовая система хорошо справляется с высокими нагрузками.
  • Легкость монтажа: устанавливается и настраивается без необходимости использования сложного специнструмента.

Характеристики

Артикул:
 SGB10-4
Вес, кг:
 0,061
Статическая грузоподъемность, Н:
 450
Динамическая грузоподъемность, Н:
 420
