SGB10-3 | Модуль скольжения направляющей типа SGR10, 3 ролика

SGB10-3 модуль скольжения направляющей типа SGR10, 3 ролика

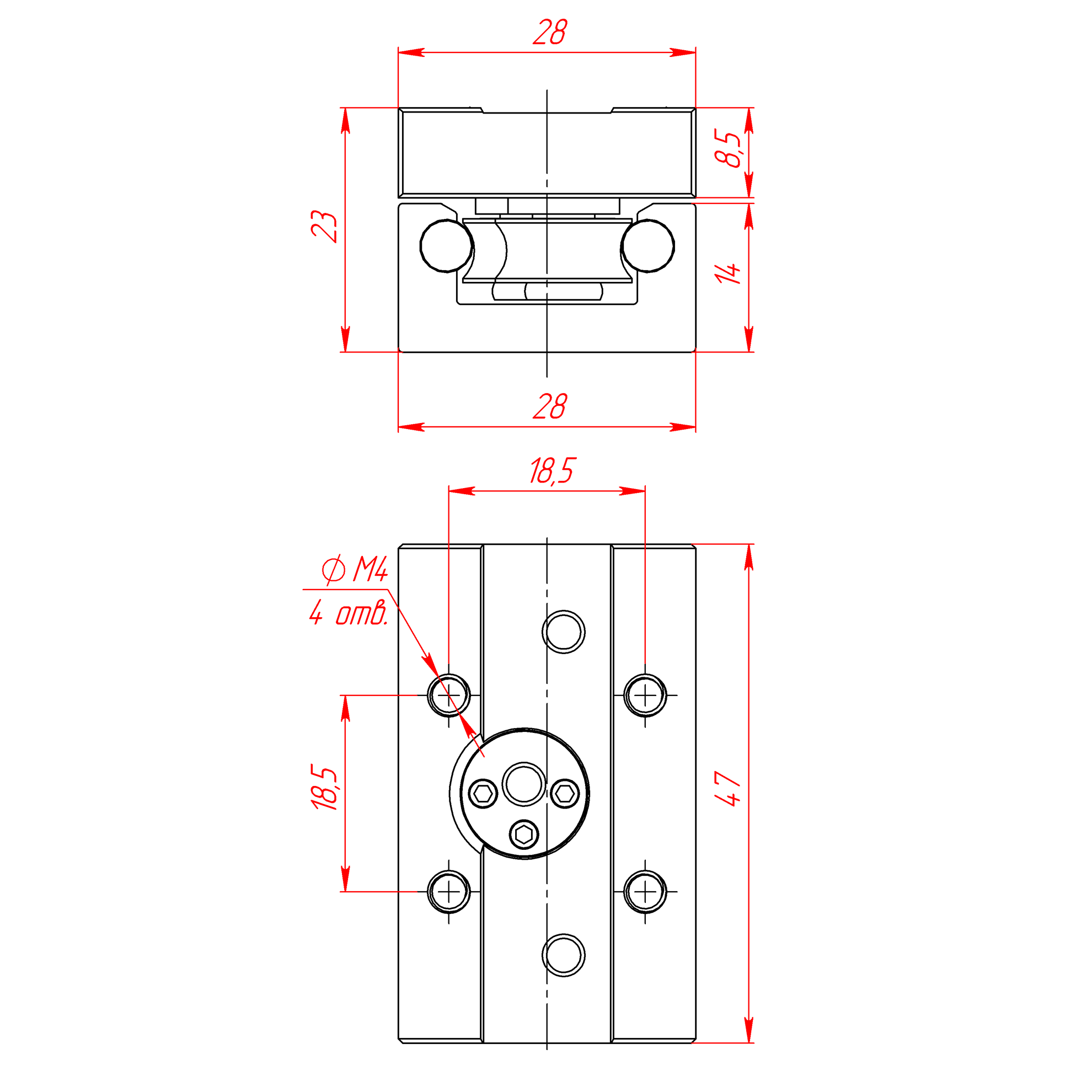

SGB10-3 чертеж модуля скольжения

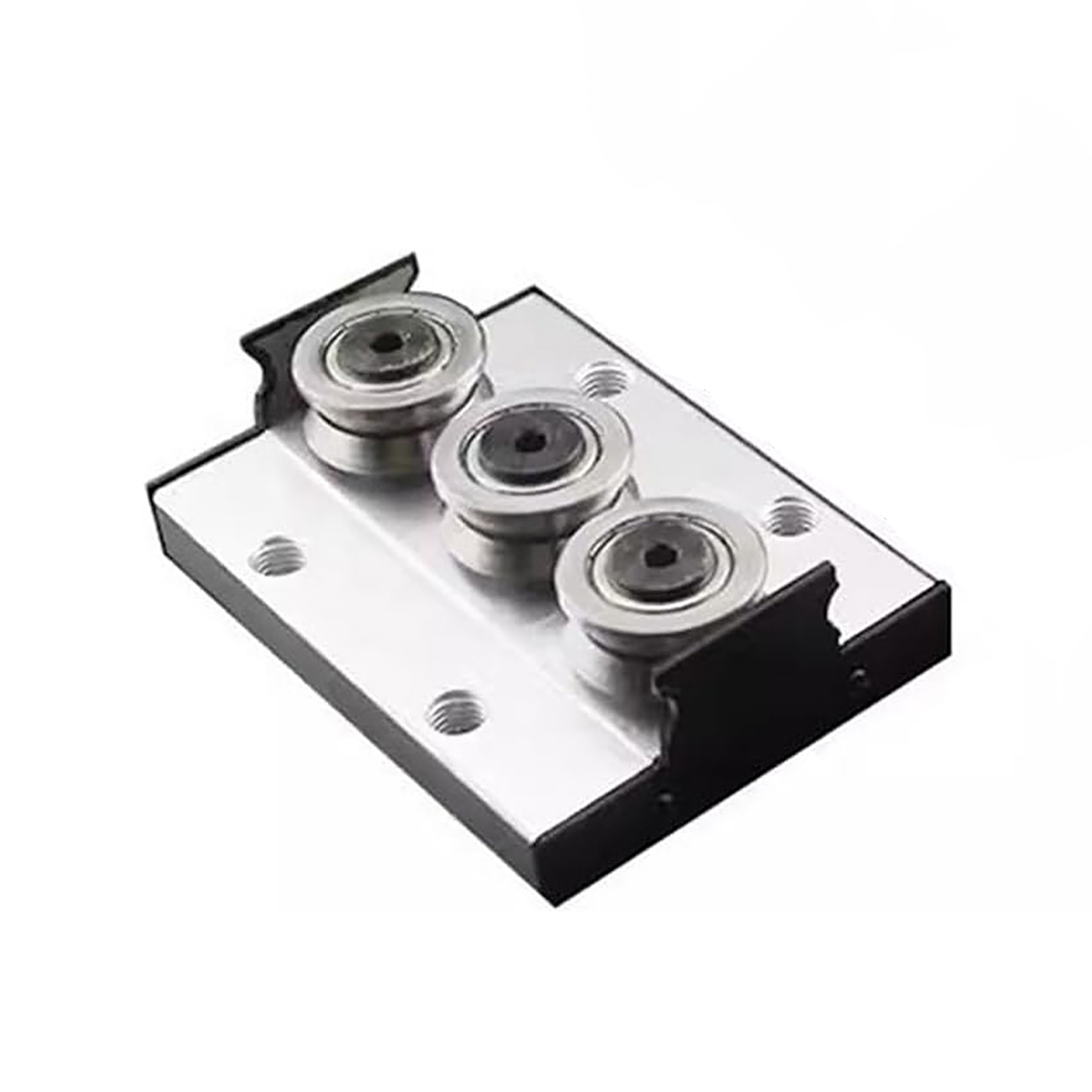

SGB10-3 модуль скольжения 3 ролика

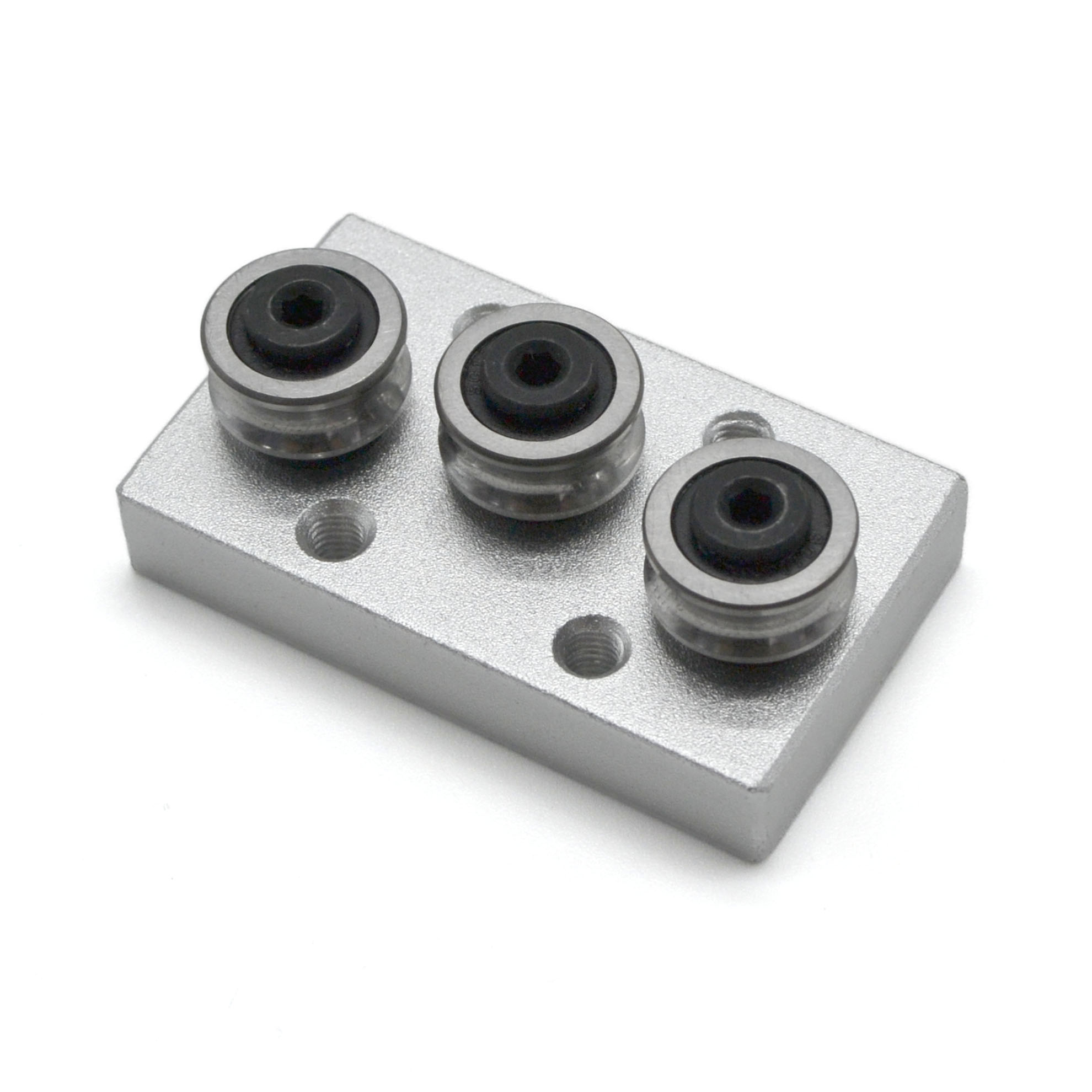

SGB10-3 алюминиевый модуль скольжения с 3 закаленными стальными роликами

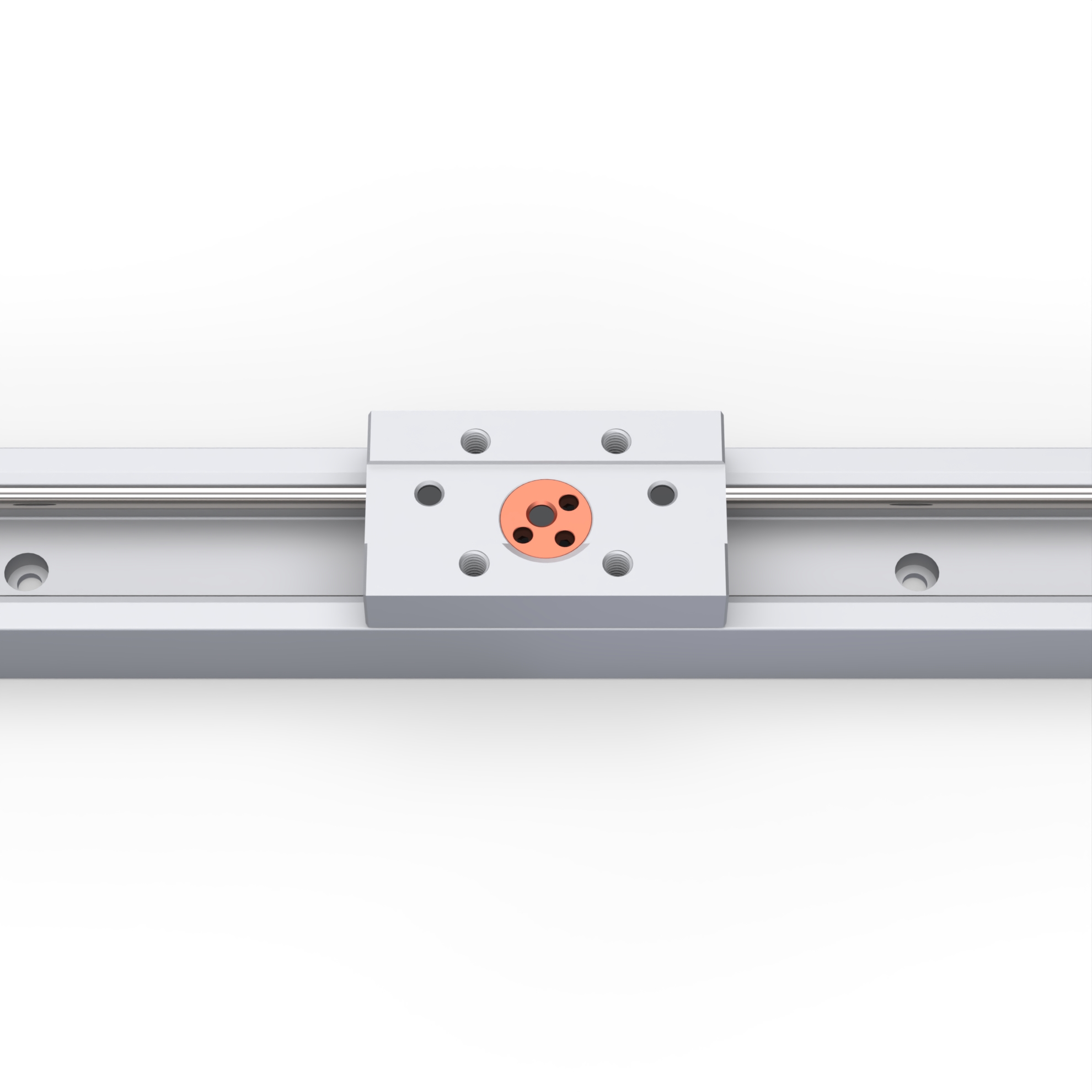

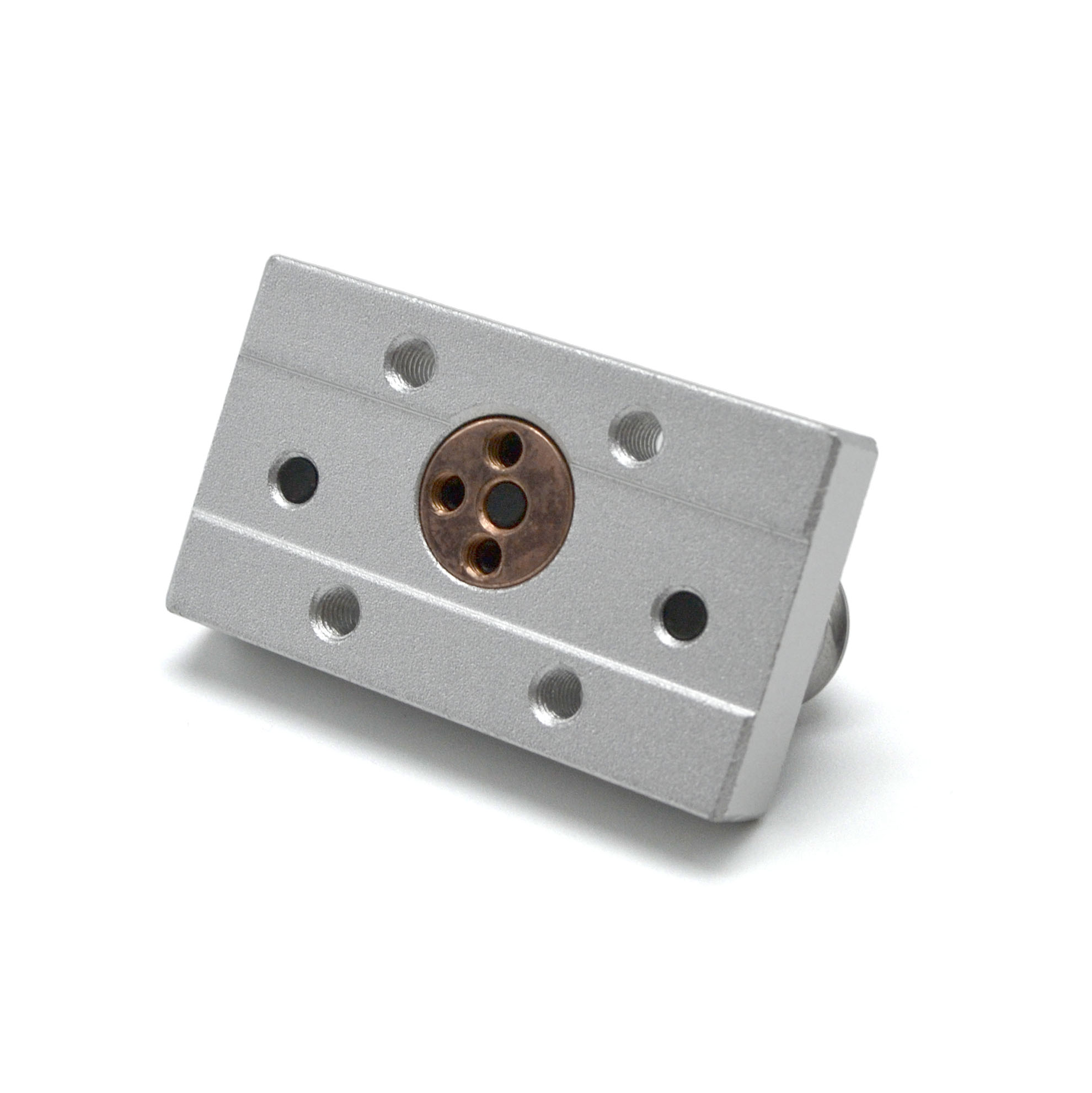

SGB10-3 модуль скольжения с медным эксцентриком для регулировки прижима к направляющей

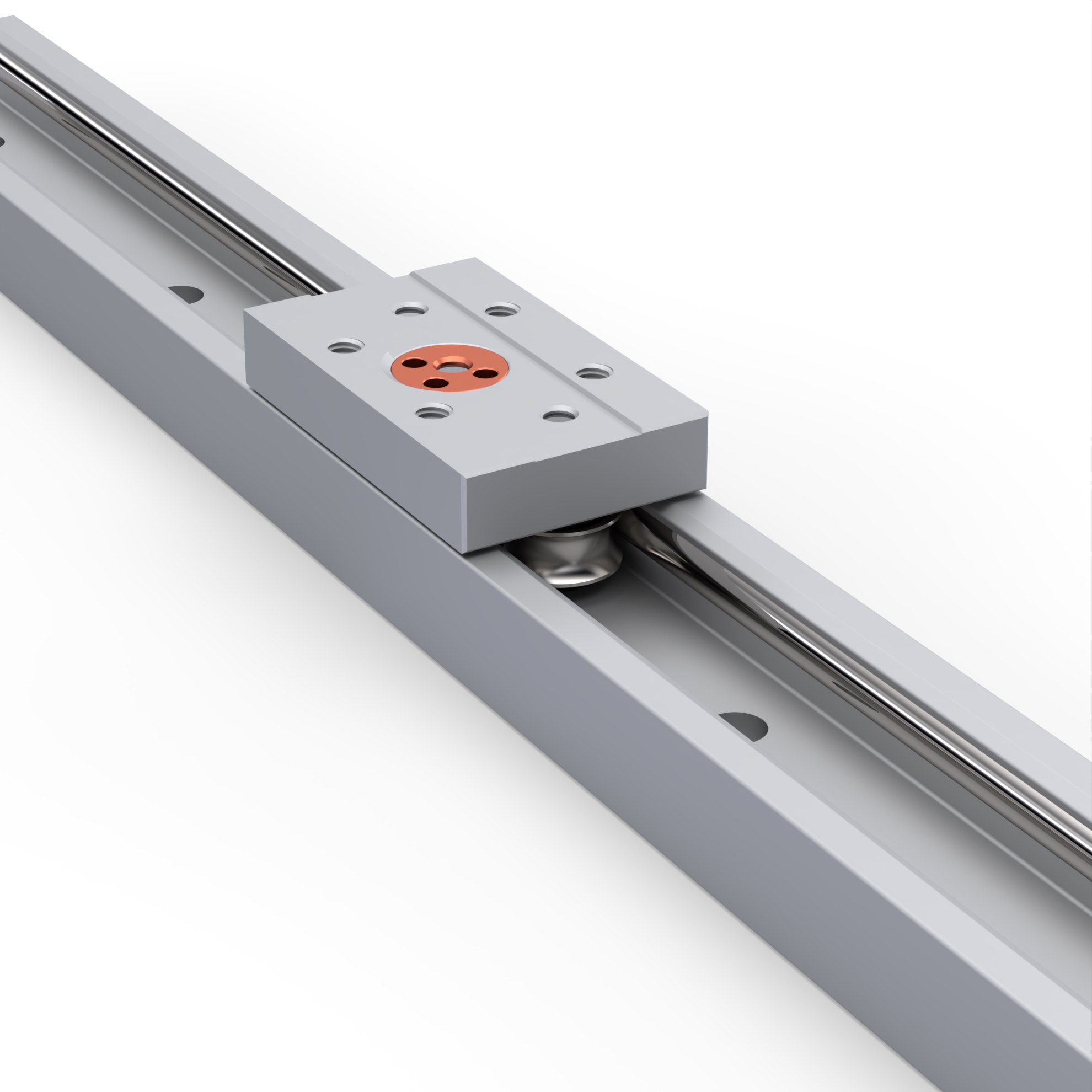

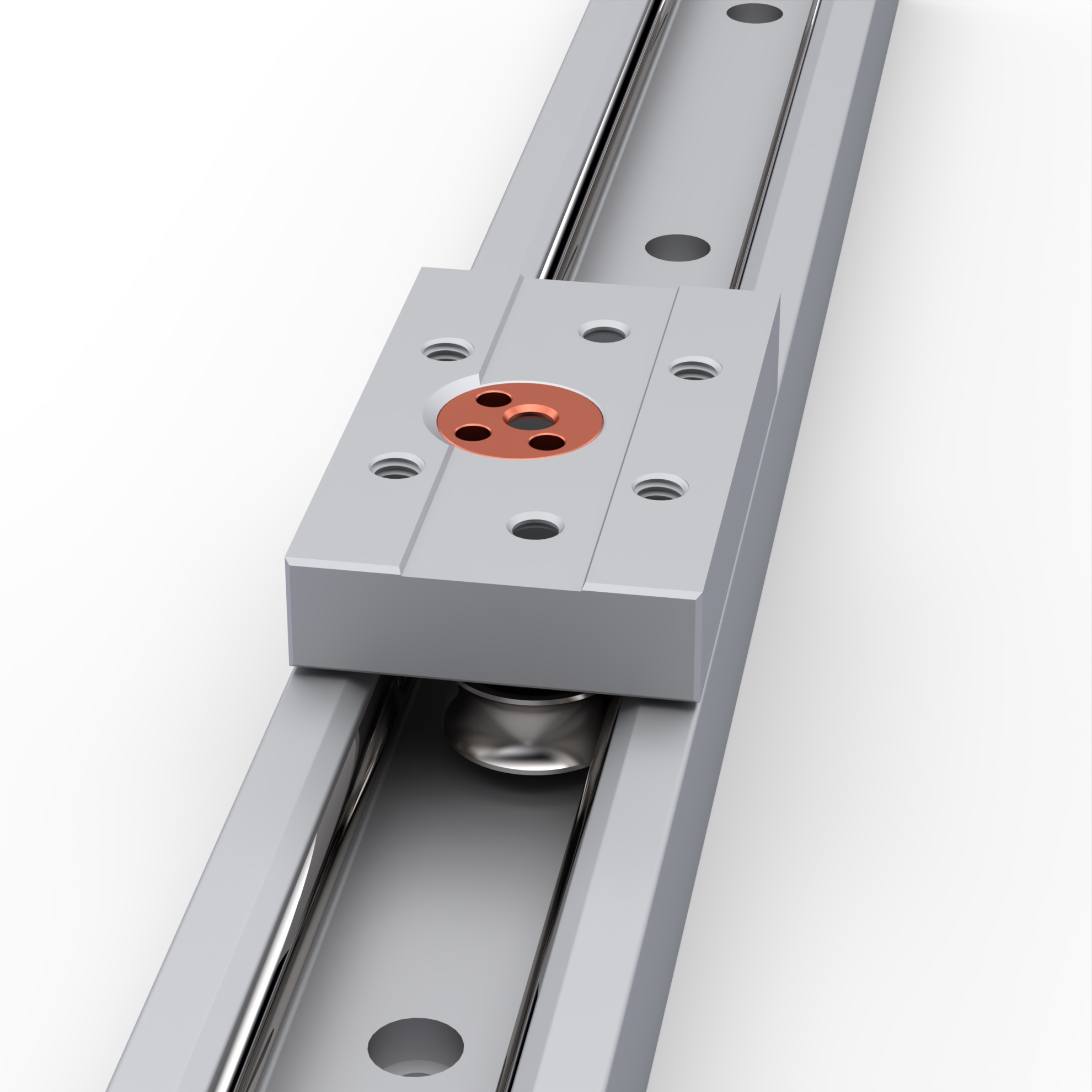

Алюминиевый модуль скольжения на алюминиевой направляющей SGR10 на 3 роликах

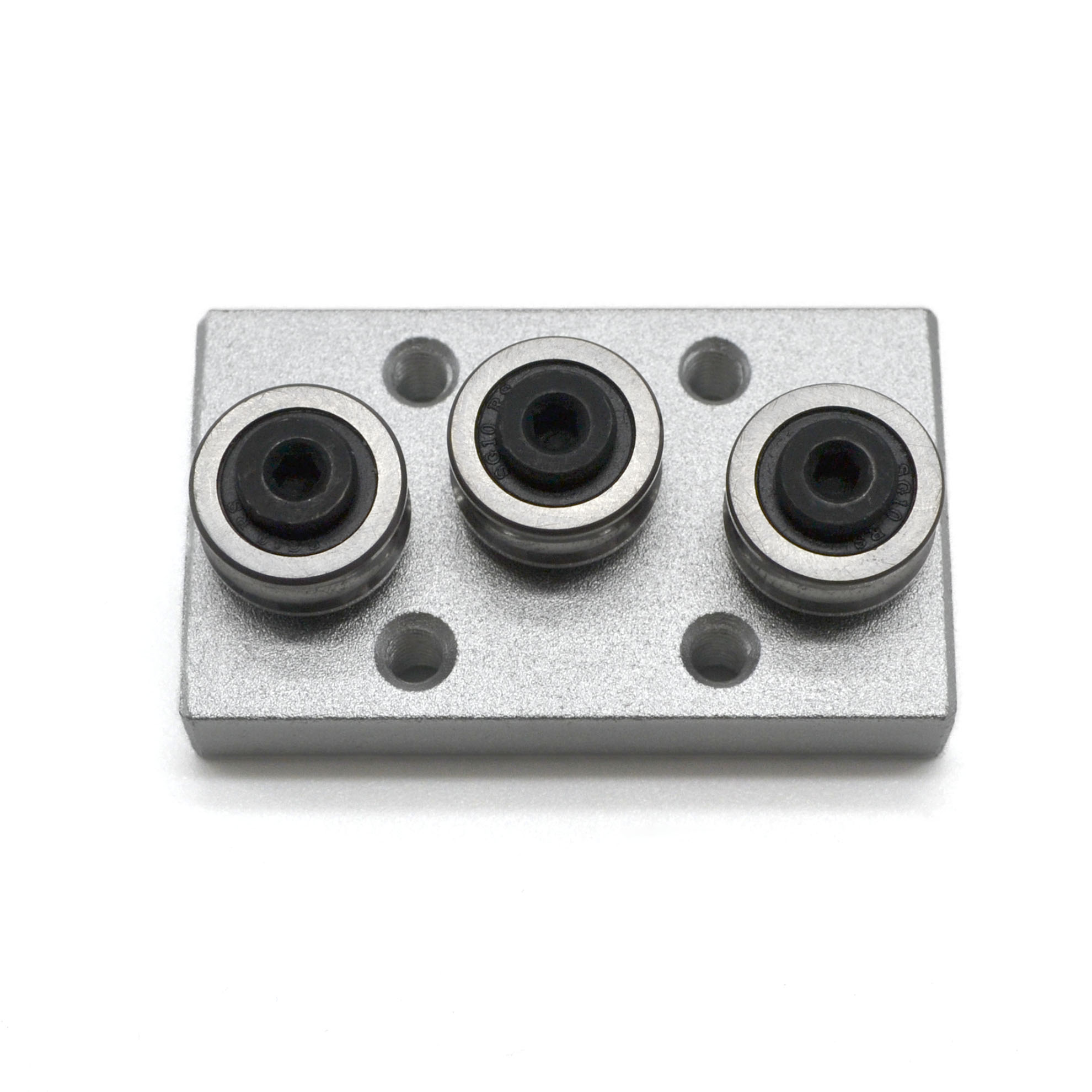

SGB10-3 модуль скольжения 3 ролика, сталь, алюминий

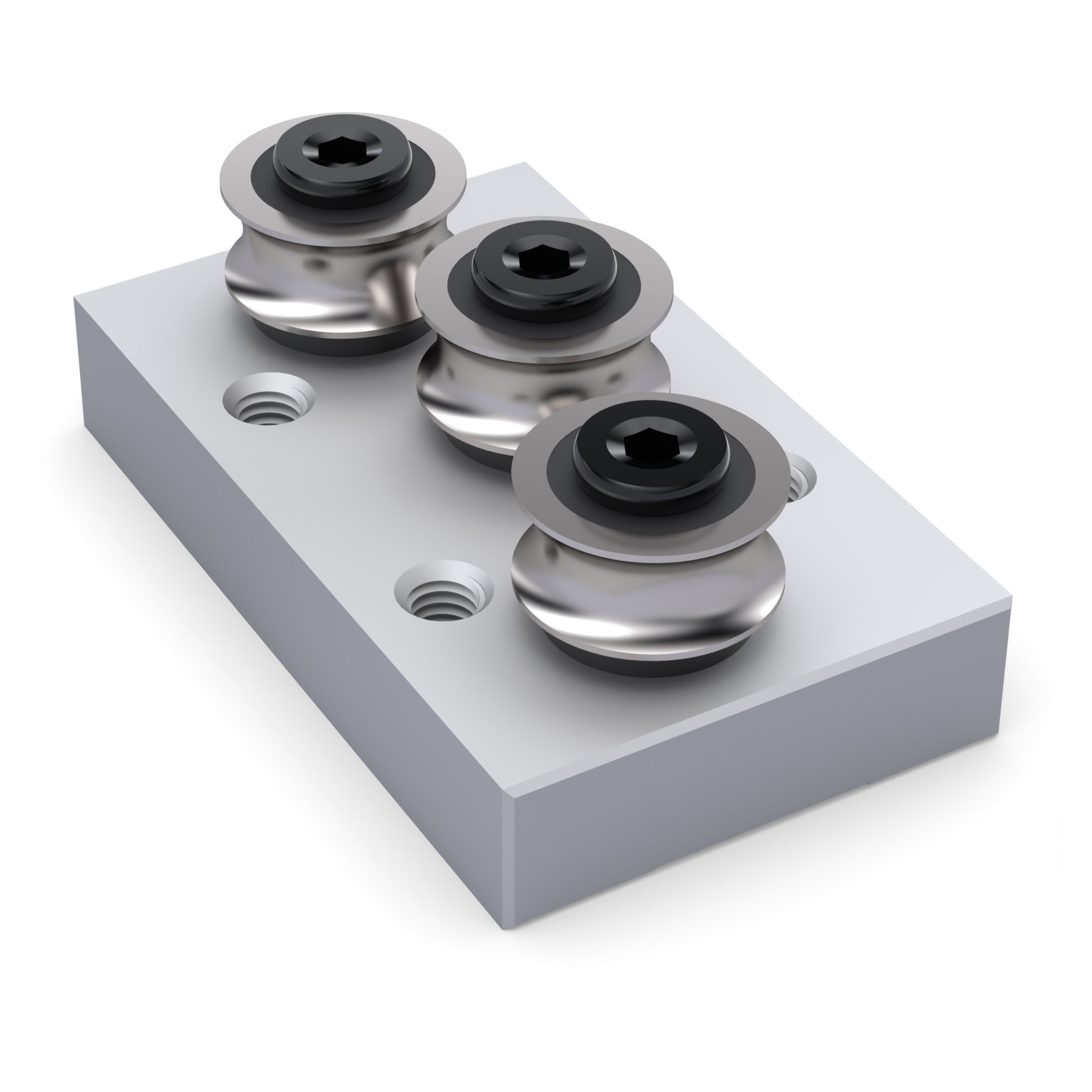

SGB10-3 модуль скольжения из алюминия и закаленной стали
1 195.00 руб. от 1 шт
от 4 шт 1 171.10 ₽ −2%
от 20 шт 1 147.20 ₽ −4%
от 35 шт 1 123.30 ₽ −6%
от 70 шт 1 099.40 ₽ −8%
от 100 шт 1 075.50 ₽ −10%
от 140 шт 1 051.60 ₽ −12%
Наличие SGB10-3 | Модуль скольжения направляющей типа SGR10, 3 ролика
На складе 60 шт
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
SGB10-3 | Модуль скольжения направляющей типа SGR10, 3 ролика (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
SGB10-3 | Модуль скольжения направляющей типа SGR10, 3 ролика (3D-модель).ZIP
Чертеж · PDF
PDFСкачать
SGB10-3 | Модуль скольжения направляющей типа SGR10, 3 ролика (Чертеж).PDF

Описание

SGB10-3 представляет собой миниатюрный модуль скольжения/качения с тремя интегрированными роликами. Он разработан для работы на рельсах SGR10, где необходимо точное и плавное перемещение в двухосевых системах линейных направляющих. Конструкция из трех роликов обеспечивает стабильное трехточечное соединение с профилем, минимизирует уровень шума и рассчитана на работу на высоких скоростях.

Основные области применения:
  • Автоматизированные станки
  • Оборудование для деревообработки
  • Телескопические и подъемные системы
Основные преимущества:
  • Долговечность: ролики устойчивы к загрязнениям и мелким частицам.
  • Простота: одна каретка и направляющая заменяют сложную конструкцию из двух рельсов.
  • Настраиваемость: эксцентриковые ролики позволяют легко регулировать прижим и устранять люфт.

Характеристики

Артикул:
 SGB10-3
Вес, кг:
 0,045
Типоразмер:
 10
Статическая грузоподъемность, Н:
 322
Динамическая грузоподъемность, Н:
 343
