1235 | Угловой соединитель 50х100

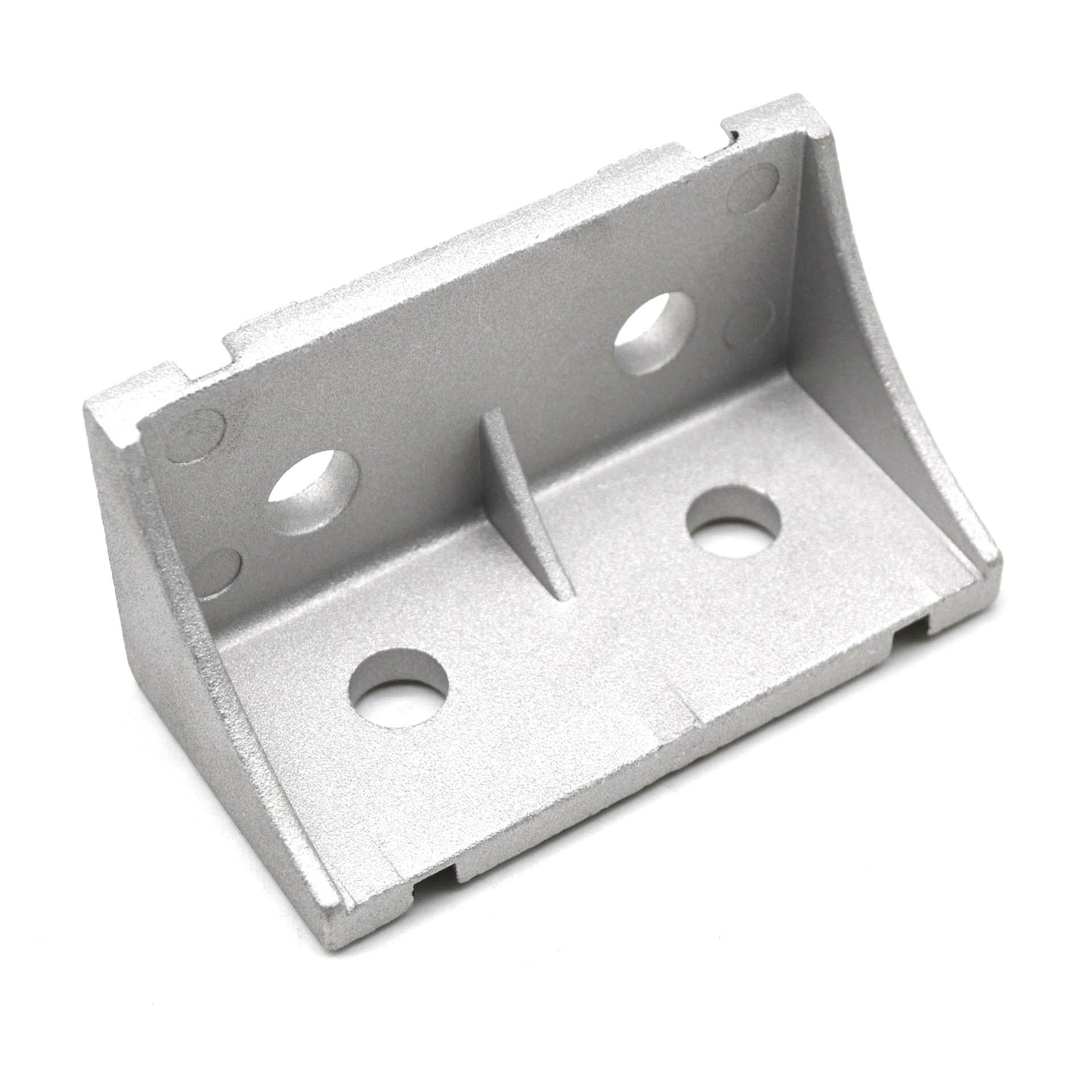

Алюминиевый угловой соединитель 50х100 мм
Алюминиевый уголок для соединения профилей 50х100 и 100х100 под углом 90 градусов

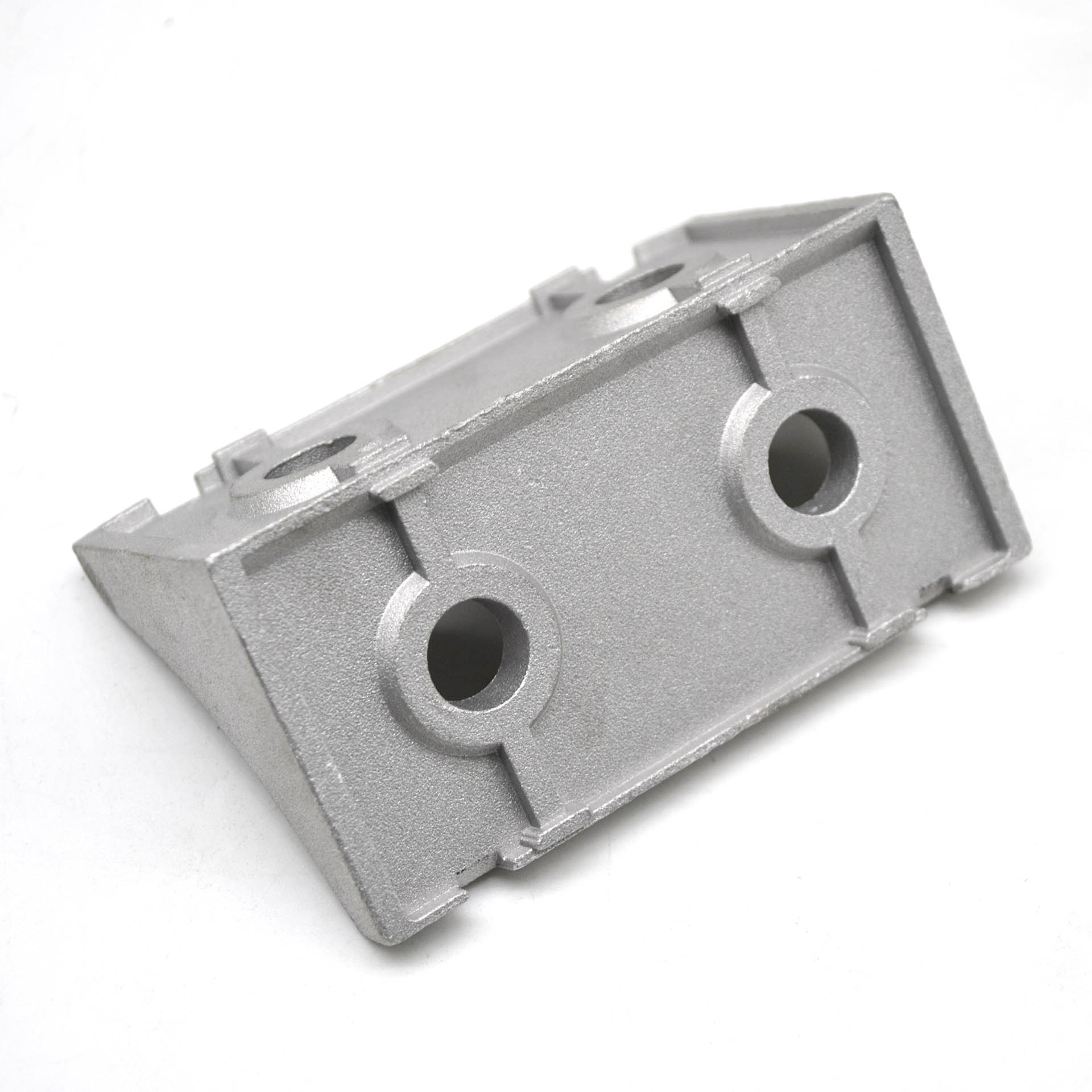

Уголок соединительный из алюминия для профилей 50х100

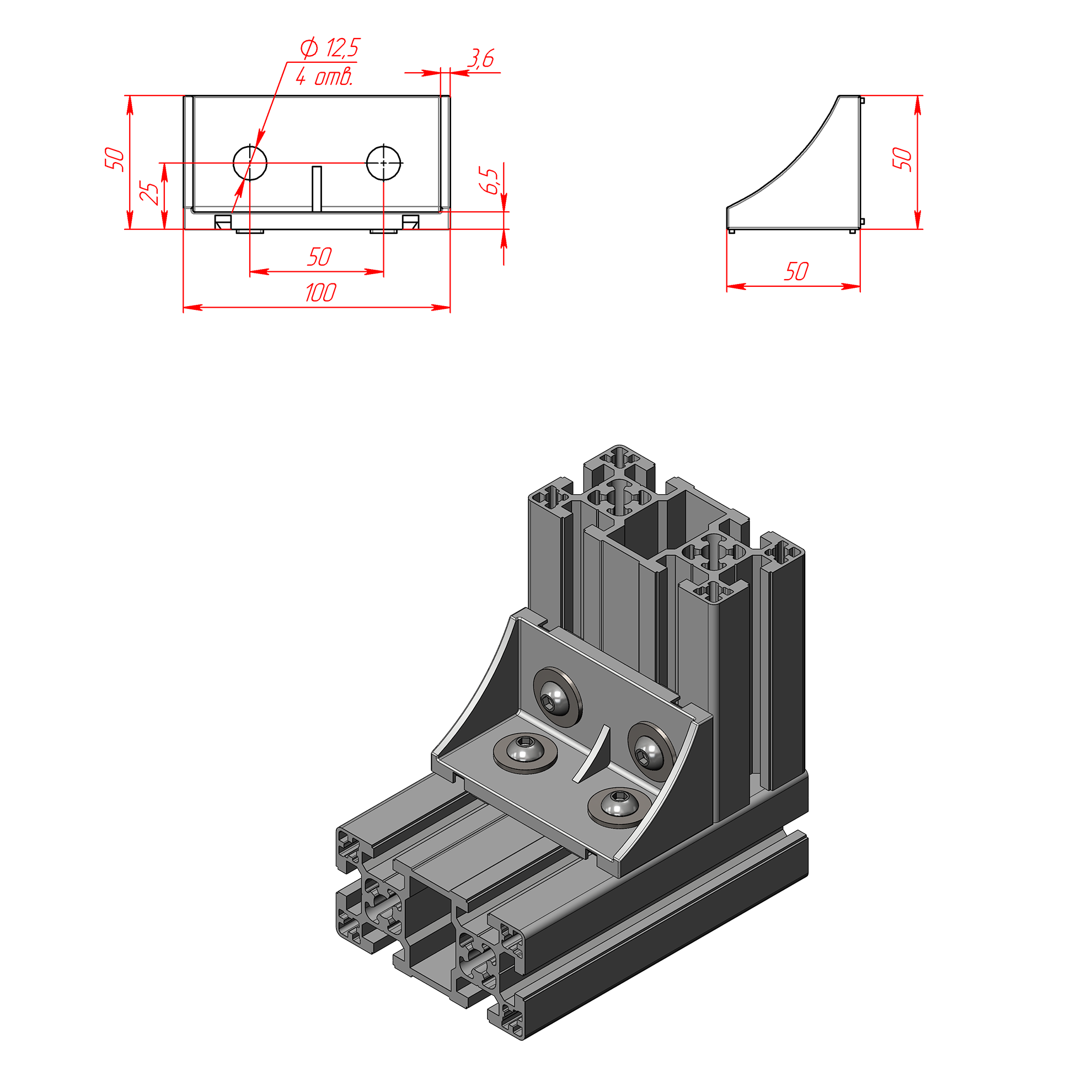

Чертёж алюминиевого уголка 50х100 мм

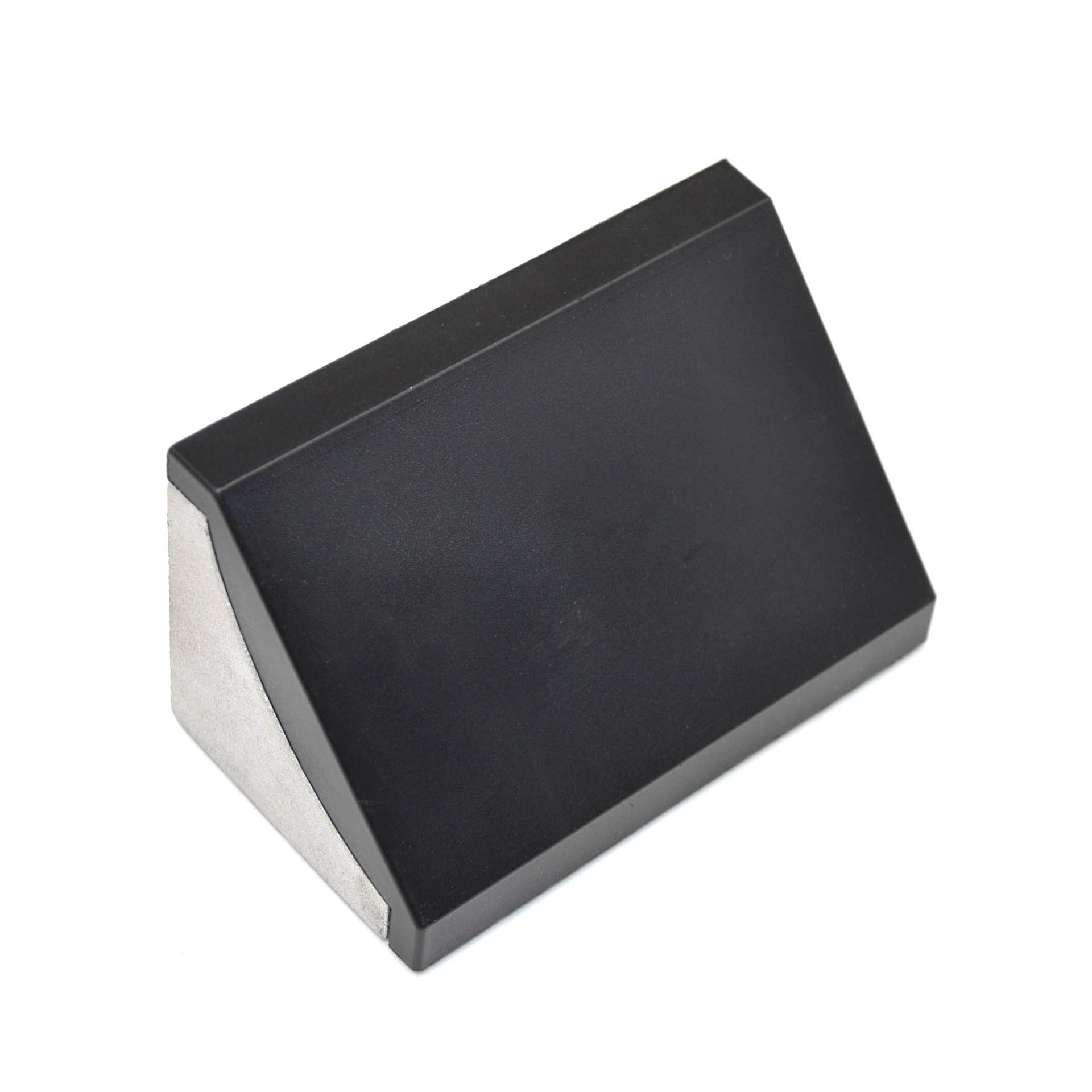

Угловой соединитель 50х100 мм и заглушка арт. 4146

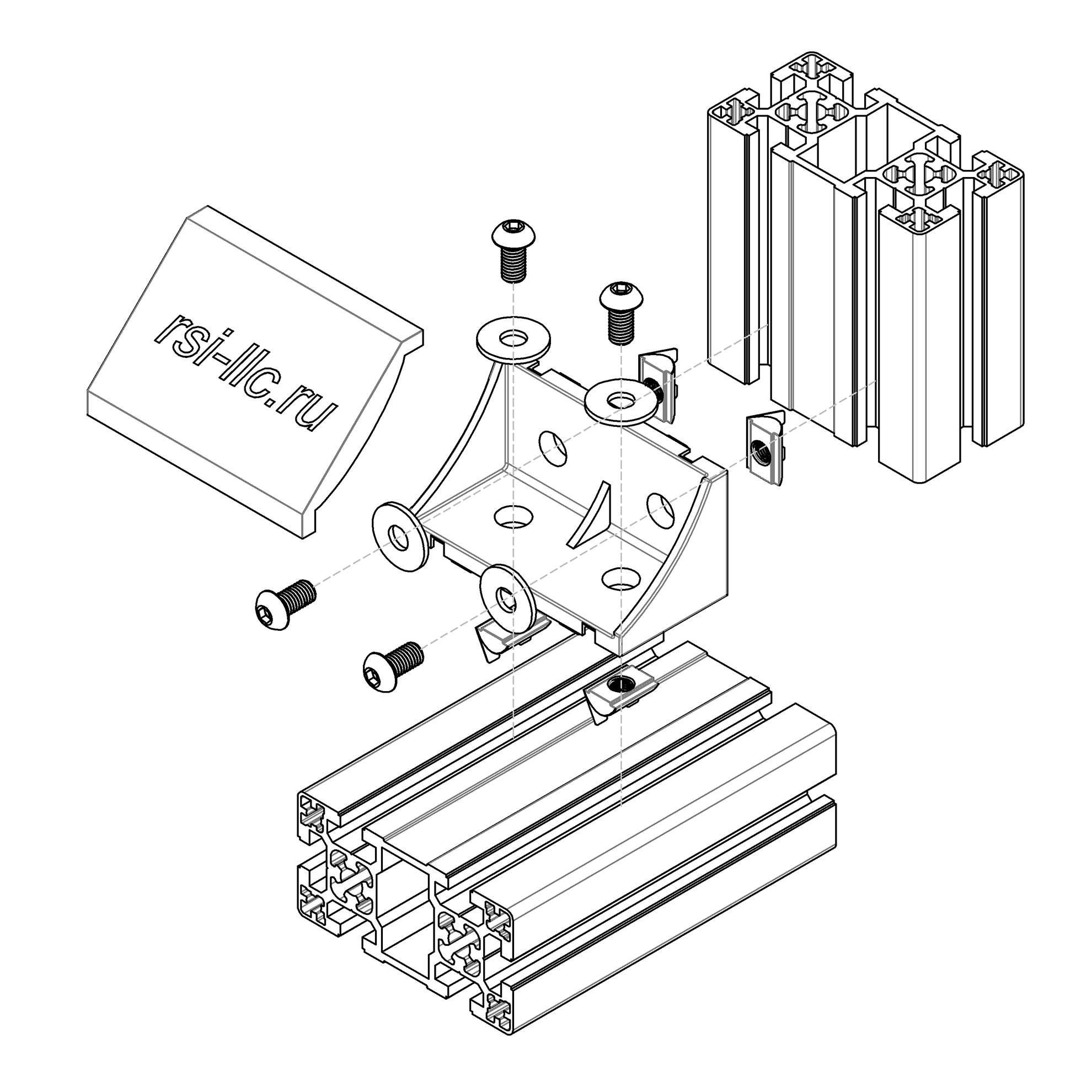

Пример крепежа углового соединителя 50х100

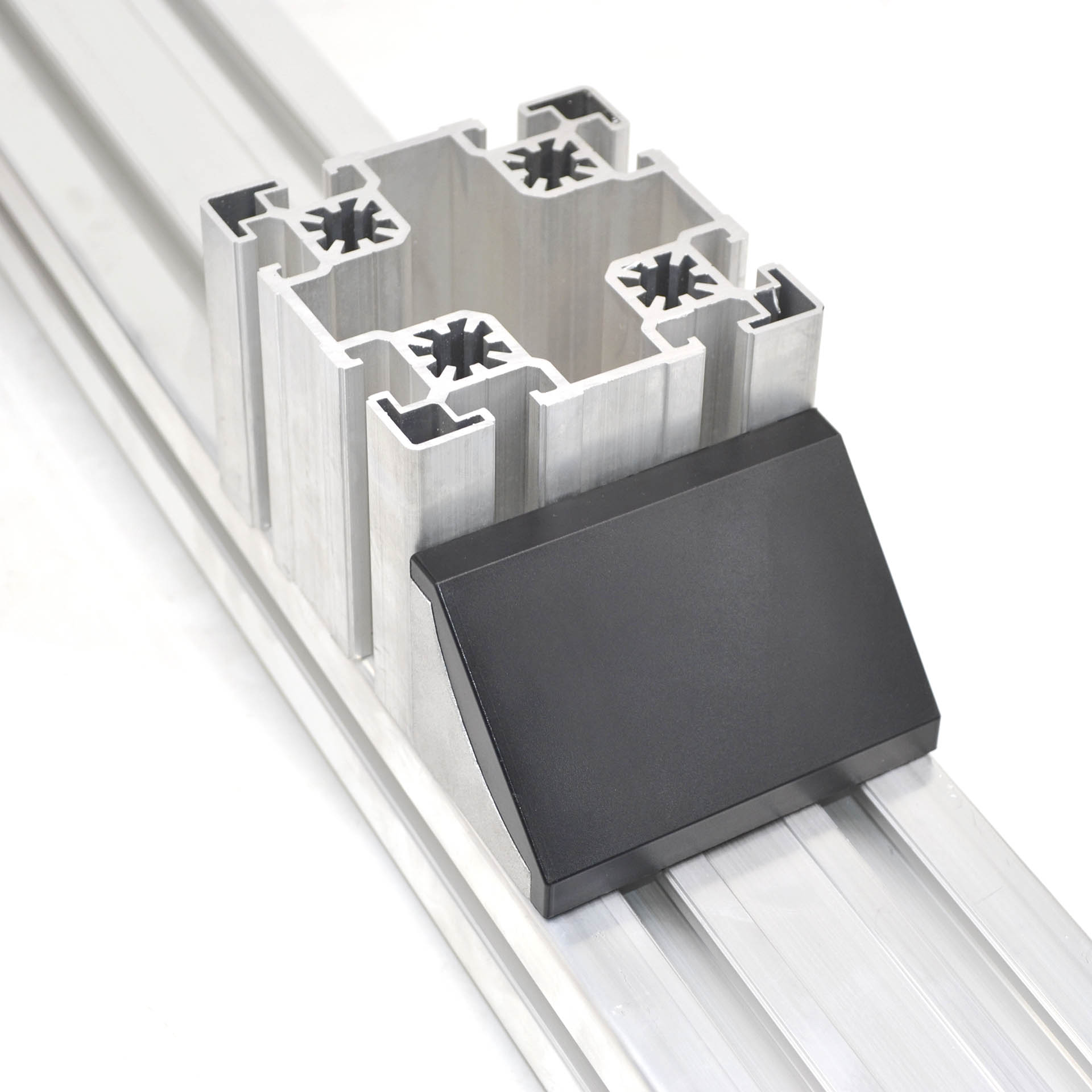

Использование алюминиевого углового соединителя 50х100 мм
Сборка с уголком 50х100 мм
532.00 руб. от 1 шт
от 2 шт 521.36 ₽ −2%
от 9 шт 510.72 ₽ −4%
от 20 шт 500.08 ₽ −6%
от 95 шт 484.12 ₽ −9%
от 190 шт 468.16 ₽ −12%
от 300 шт 452.20 ₽ −15%
Наличие 1235 | Угловой соединитель 50х100
На складе 1100 шт
Подобрать комплекты сопутствующих крепежных элементов
Добавить
Выбрать цвет покраски + 160 ₽/шт.
RAL 3020 Матовый · +160 ₽
Добавить
RAL 2004 Матовый · +160 ₽
Добавить
RAL 1021 Матовый · +160 ₽
Добавить
RAL 6018 Матовый · +160 ₽
Добавить
RAL 6005 Матовый · +160 ₽
Добавить
RAL 5015 Матовый · +160 ₽
Добавить
RAL 5005 Матовый · +160 ₽
Добавить
RAL 7035 Матовый · +160 ₽
Добавить
RAL 7024 Матовый · +160 ₽
Добавить
RAL 9003 Матовый · +160 ₽
Добавить
RAL 9005 Муар · +160 ₽
Добавить

Файлы для скачивания

3D-модель · STEP
STEPСкачать
1235 | Угловой соединитель 50х100 (3D-модель).STEP
3D-модель · архив ZIP
ZIPСкачатьАрхив ZIP
1235 | Угловой соединитель 50х100 (3D-модель).ZIP
Чертёж · PDF
PDFСкачать
1235 | Угловой соединитель 50х100 (Чертёж).PDF

Описание

Угловой алюминиевый соединитель предназначен для жёсткого и надёжного соединения конструкционных профилей серии 50 и 100 под прямым углом. Изделие выполнено из прочного алюминиевого сплава, что обеспечивает лёгкость конструкции и высокую коррозионную стойкость

Применение

  • Сборка каркасов и рам из профилей серии 50 и 100
  • Монтаж конструкций в промышленном и бытовом строительстве
  • Использование в мебельном производстве и оборудовании
Преимущества
  • Высокая прочность и долговечность
  • Лёгкий вес благодаря алюминию
  • Простота монтажа и демонтажа
  • Совместимость с профилями серии 50 и 100

Характеристики

Артикул:
 1235
Серия профилей:
 с пазом 10 мм, серия 50
Угол:
 90
Ширина паза, мм:
 10
Материал:
 Алюминий литой под давлением
Покрытие:
 Без покрытия
Вес, кг:
 0.13
Цвет:
 Алюминий, Серый

Комплекты сопутствующих крепежных элементов для арт. 1235

К пазу 10 мм
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×4Шайба увеличенная D8 DIN9021×45018 | Т-гайка, Паз 10, М8×4
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9Шайба увеличенная D8 DIN90215018 | Т-гайка, Паз 10, М8
143,00 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×4Шайба увеличенная D8 DIN9021×42A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8×4
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9Шайба увеличенная D8 DIN90212A11.A41A.01 | Сухарь пазовый c фиксатором, паз 10, М8
239,40 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×4Шайба увеличенная D8 DIN9021×45546 | Подпружиненный пазовый сухарь, М8, паз 10×4
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9Шайба увеличенная D8 DIN90215546 | Подпружиненный пазовый сухарь, М8, паз 10
223,00 ₽/компл. в наличии
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9×4Шайба увеличенная D8 DIN9021×45074/5336 | Сухарь пазовый, паз 10, М8×4
Винт М8х16 ISO7380 (полусфера) кл. пр. 10.9Шайба увеличенная D8 DIN90215074/5336 | Сухарь пазовый, паз 10, М8
215,40 ₽/компл. в наличии
Декоративная заглушка
4146 | Заглушка к угловому соединителю 50х100 мм арт. 1235×1
4146 | Заглушка к угловому соединителю 50х100 мм арт. 1235
115,00 ₽/компл. в наличии
