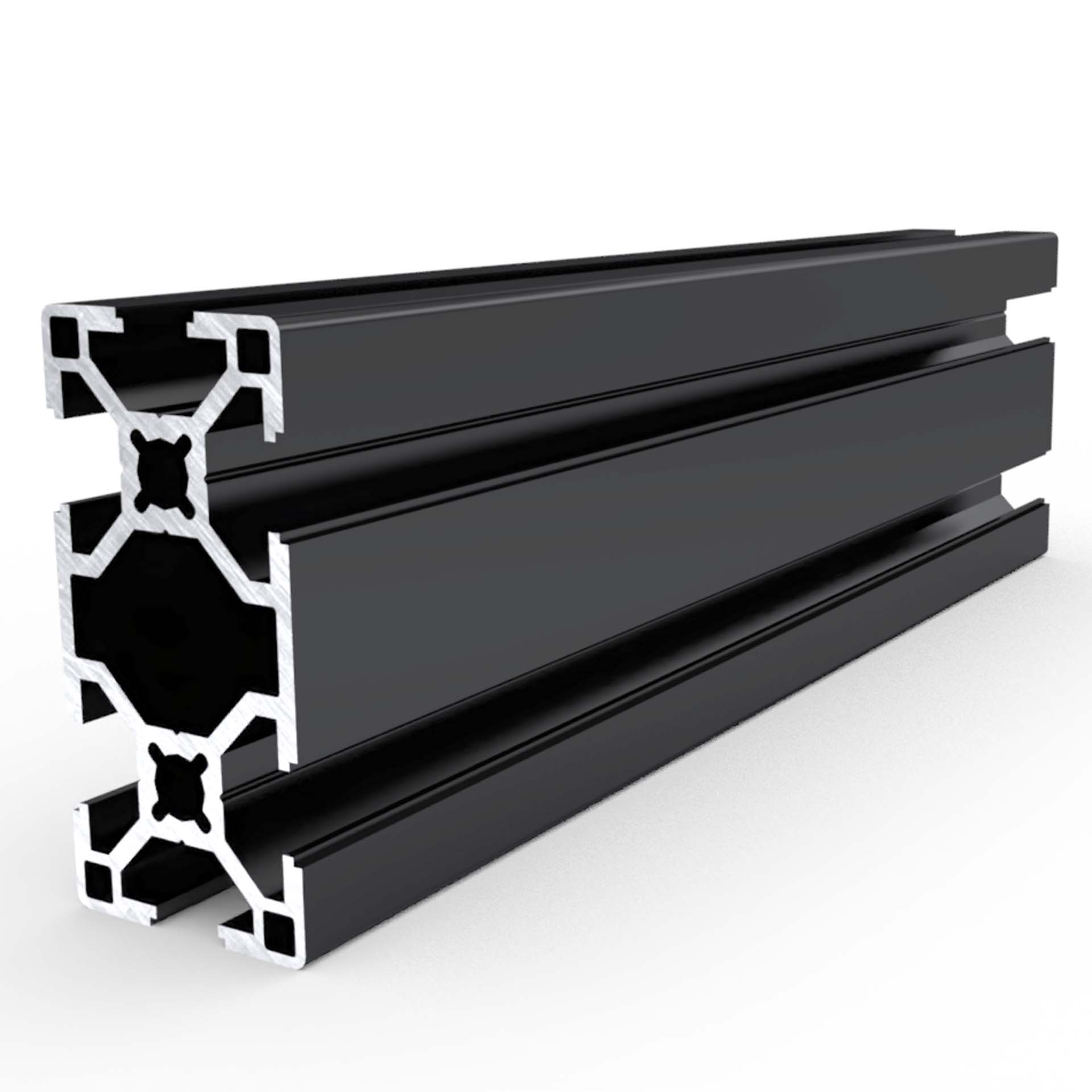

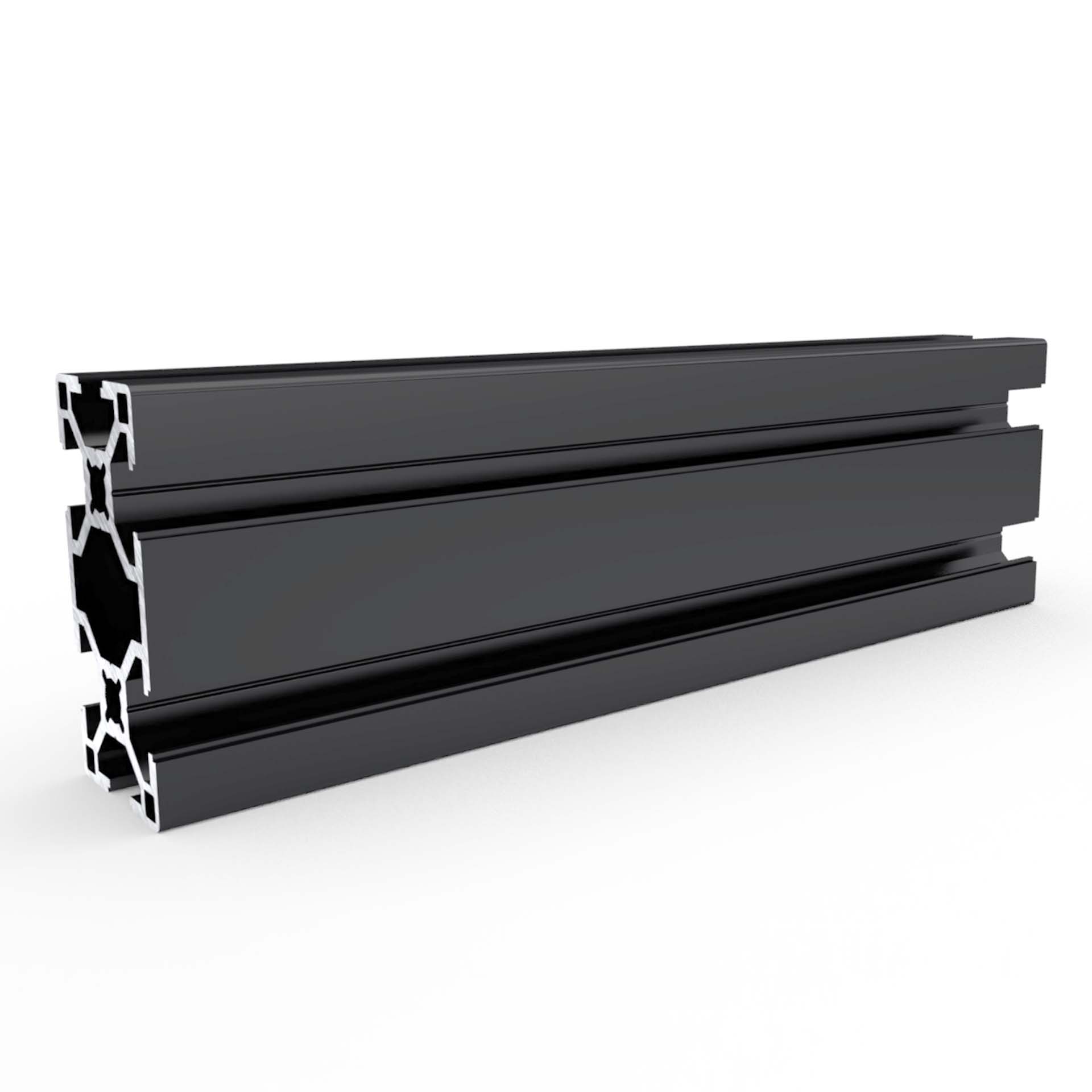

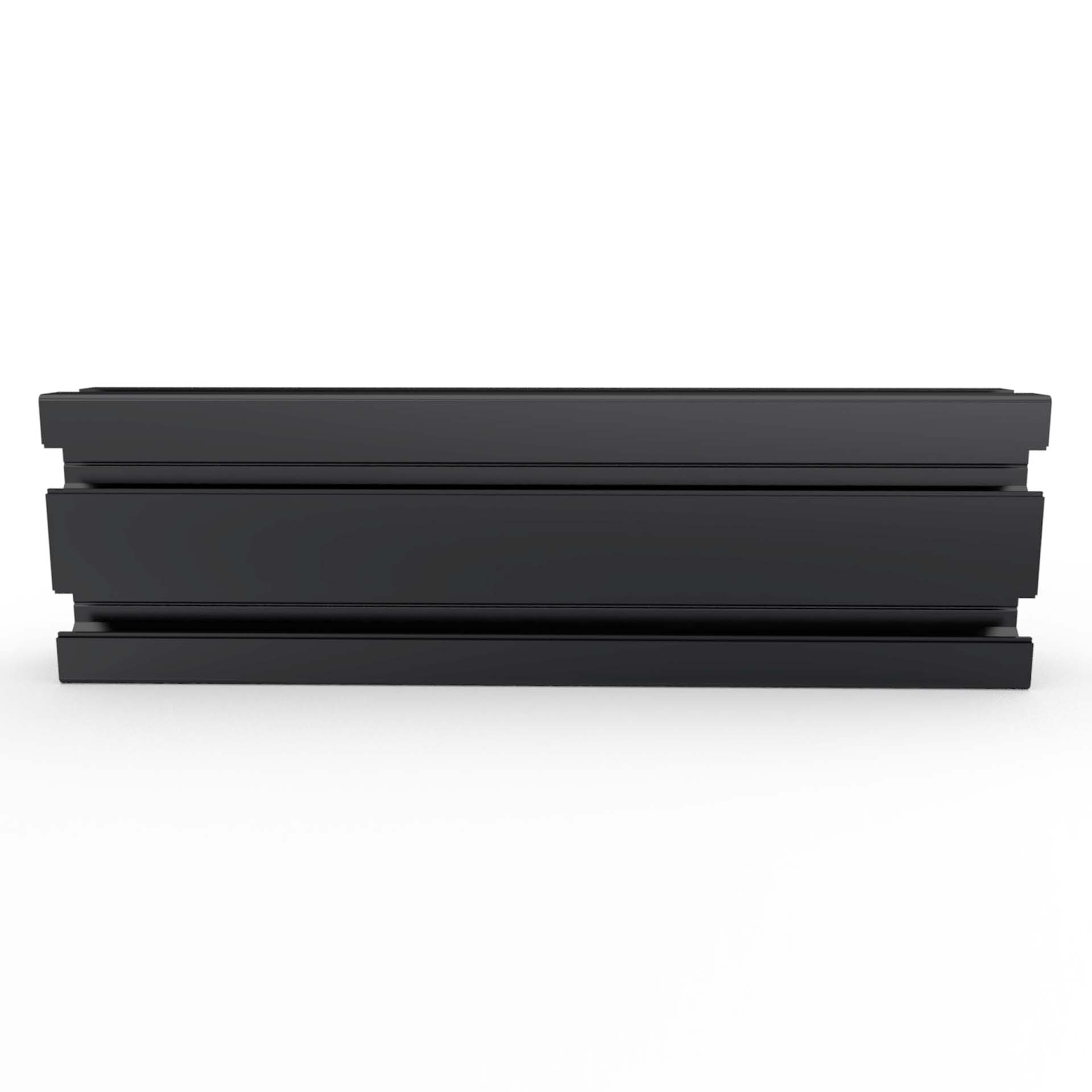

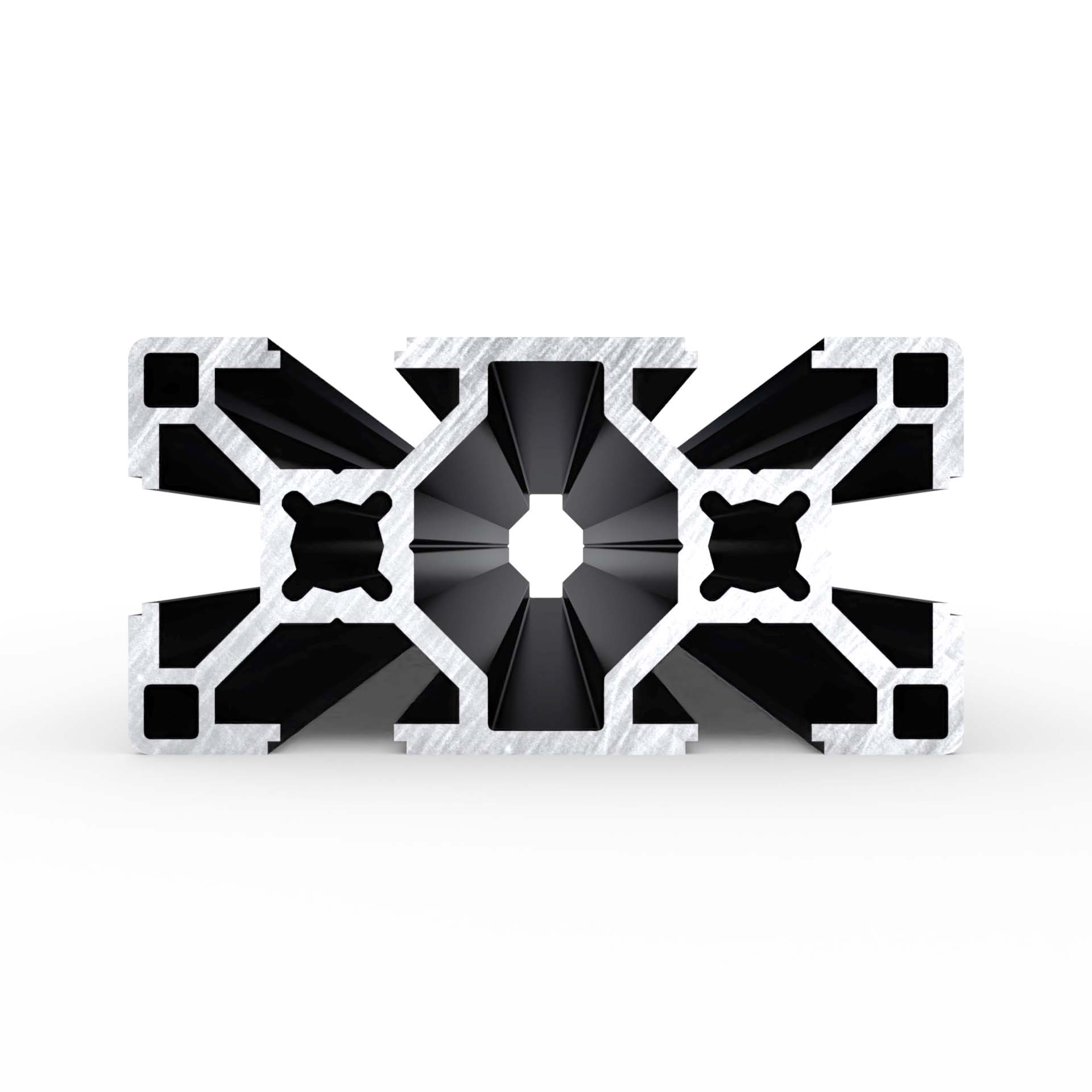

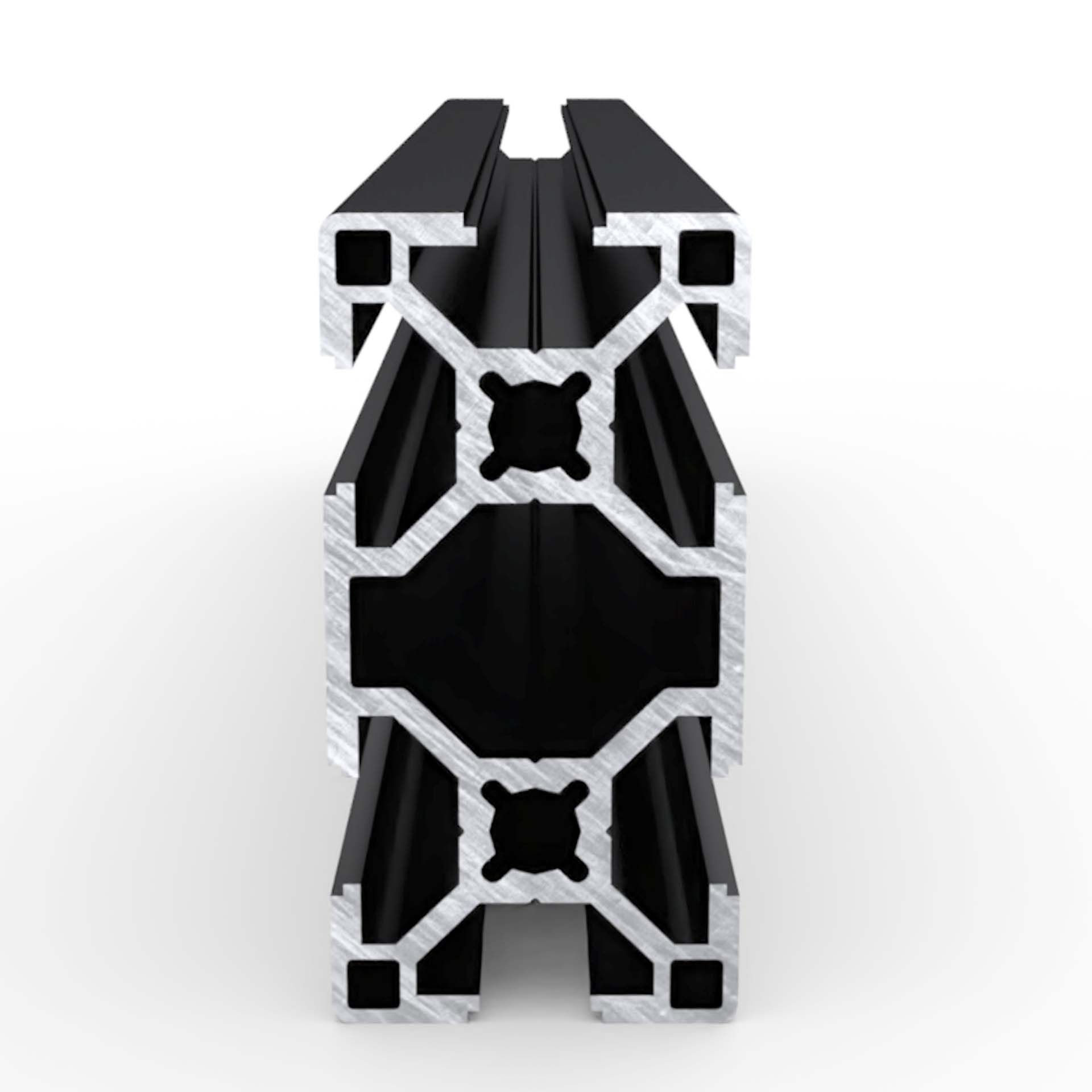

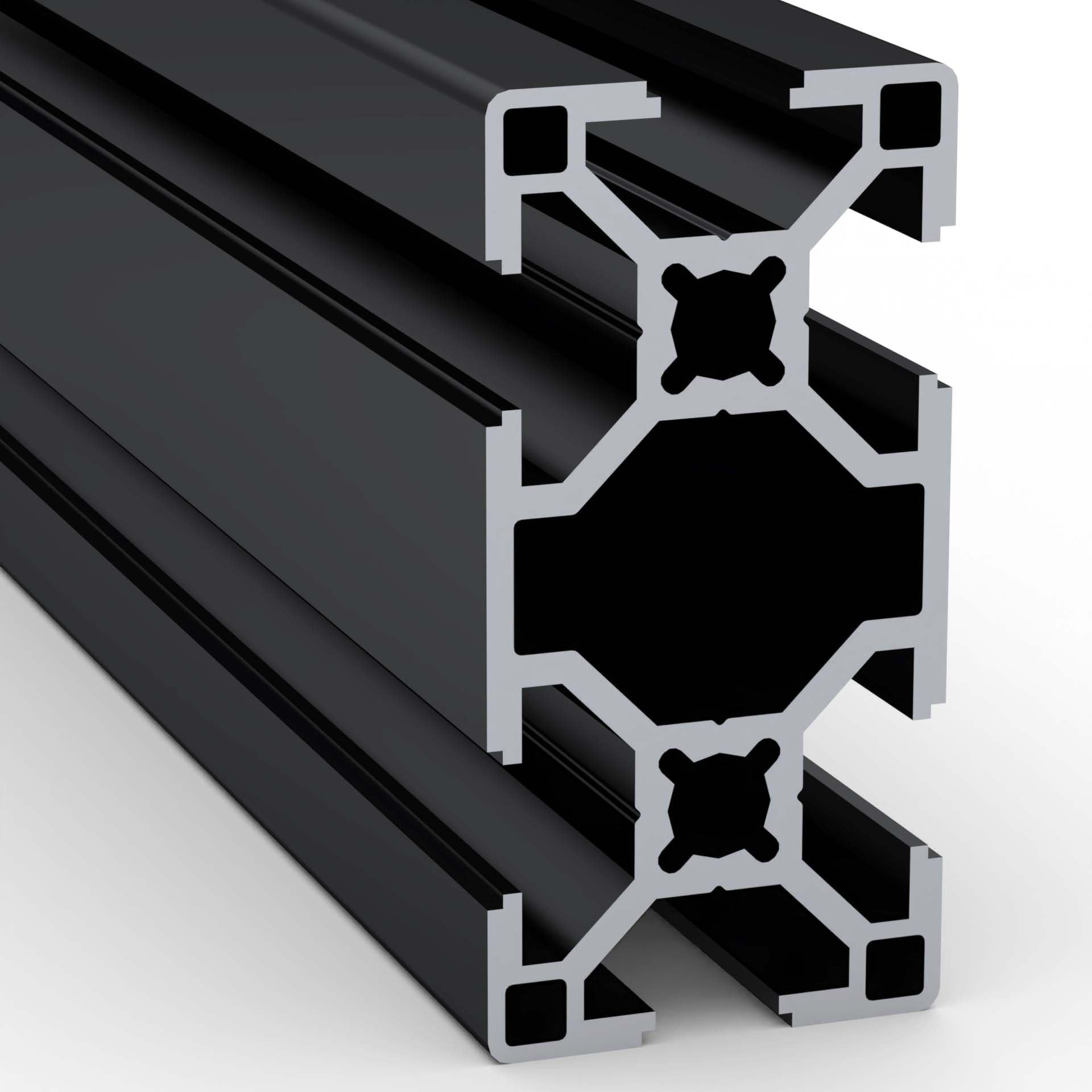

Черный анодированный профиль 30х60
1 795.00 руб. от 1 м.
( -2 % )
1 759.10 РУБ.
от 8 м.
( -3 % )
1 741.15 РУБ.
от 20 м.
( -5 % )
1 705.25 РУБ.
от 40 м.
( -7 % )
1 669.35 РУБ.
от 80 м.
( -10 % )
1 615.50 РУБ.
от 150 м.
( -12 % )
1 579.60 РУБ.
от 250 м.
RSI
Введите длину в мм.
Кол-во отрезков

Стандартные длины хлыстов: 3040 мм
Цена реза: 45 руб.


Видео о товаре:

нажать для раскрытия списка видеоПросмотреть ▼

Описание

Нарезать профили можем в любые размеры, но продается профиль кратно хлыстам 3040 мм.

Загрузить:

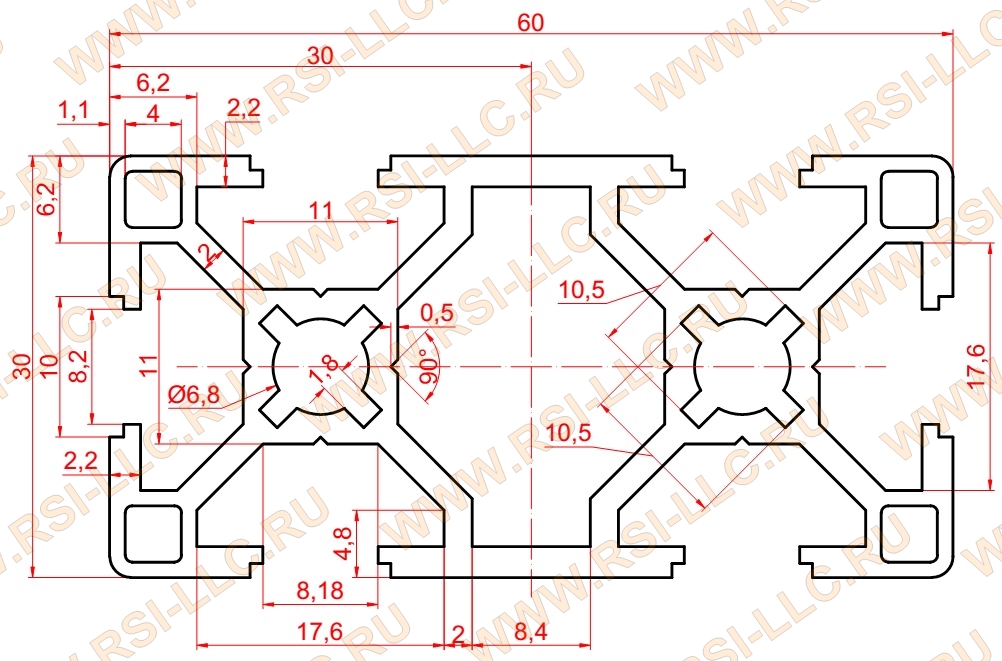

- Чертеж (OB-3060.dxf)
- 3D модель (OB-3060.step)

Примечание: На анодированном профиле допускается наличие контактных пятен по обеим сторонам стандартного хлыста по 50 мм +/- 10%


Характеристики

Артикул:
OB-3060-BLACK
Длина профиля(макс), мм:
3040
Дробеструйная обработка:
Есть
Профили:
30х30, 30х60, 30х90, 30х120
Ширина паза, мм:
8
Аналог Bosch Rexroth Group:
3842992457
Аналог Item:
0.0.419.07
Аналог MayTec:
6F LP (1.11.030060.64LP.60 / 1.11.030060.64LP.61), 6F SP (1.11.030060.65SP.60 / 1.11.030060.65SP.61)
Материал:
AlMgSi 6063 Т6
Покрытие:
Анодирование
Тип сырья:
Первичное
Вес, кг/м:
1,405
Площадь сечения, см2:
5,183
Момент инерции, Ix(см4):
4,86
Момент инерции, Iy(см4):
17,62
Момент сопротивления, WX (см3):
3,24
Момент сопротивления, WY (см3):
5,87
Цвет:
Черный
Предельные отклонения размеров и допуски формы поверхности:
по ГОСТ 8617-2018
Качество поверхностей:
На конструкционных анодированных профилях допускаются сколы, царапины, потертости и прочие эстетические дефекты, если глубина их залегания не выводит профиль за минусовые предельные отклонения по размерам, указанным в ГОСТ 8617-2018

Калькулятор прогиба для профиля OB-3060-BLACK
