OB-20-4040-S6-BP | Профиль 20х40х40 мм. Паз 6 мм (Без покрытия)

Сделано в России

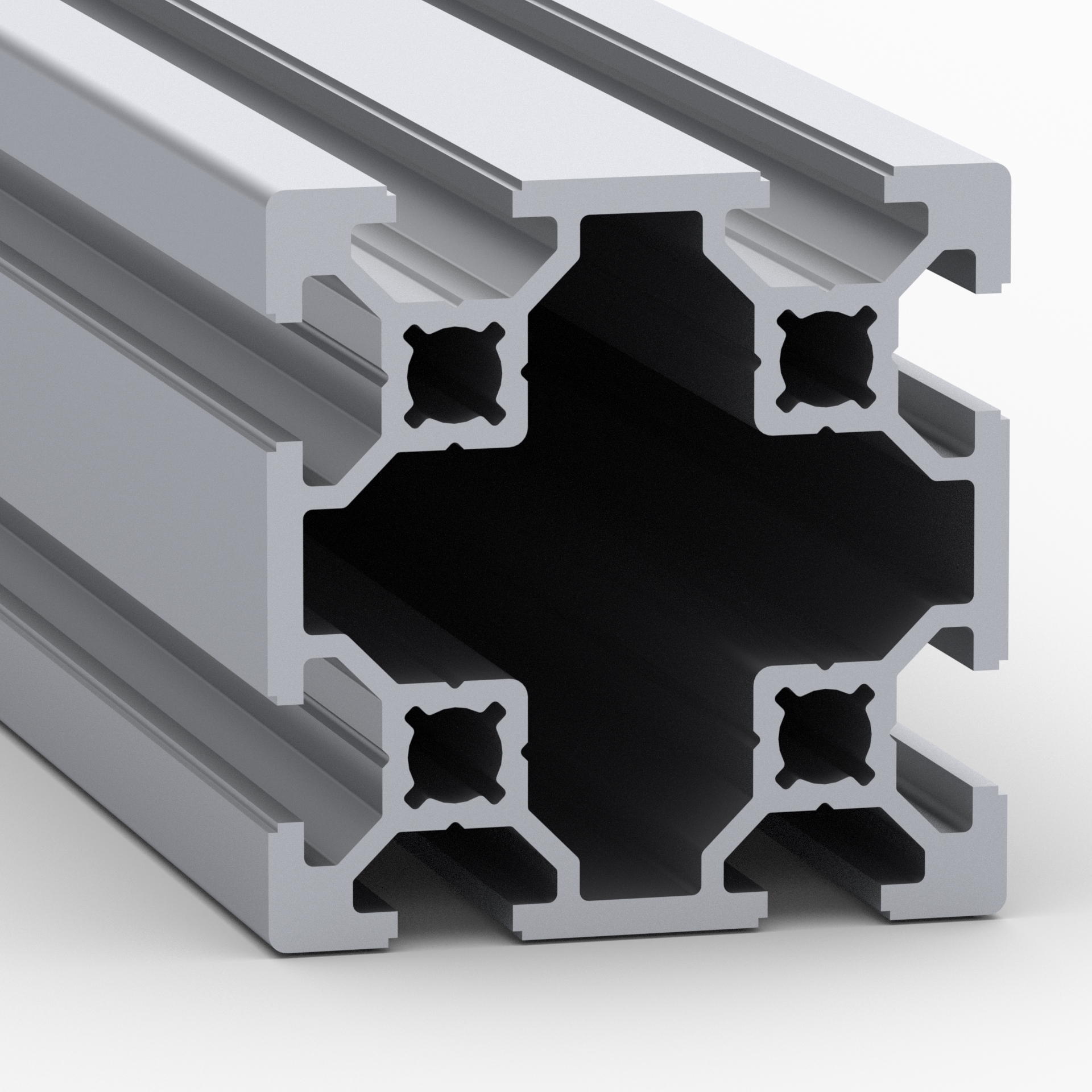

Конструкционный профиль 40х40 с пазом 6 мм без покрытия

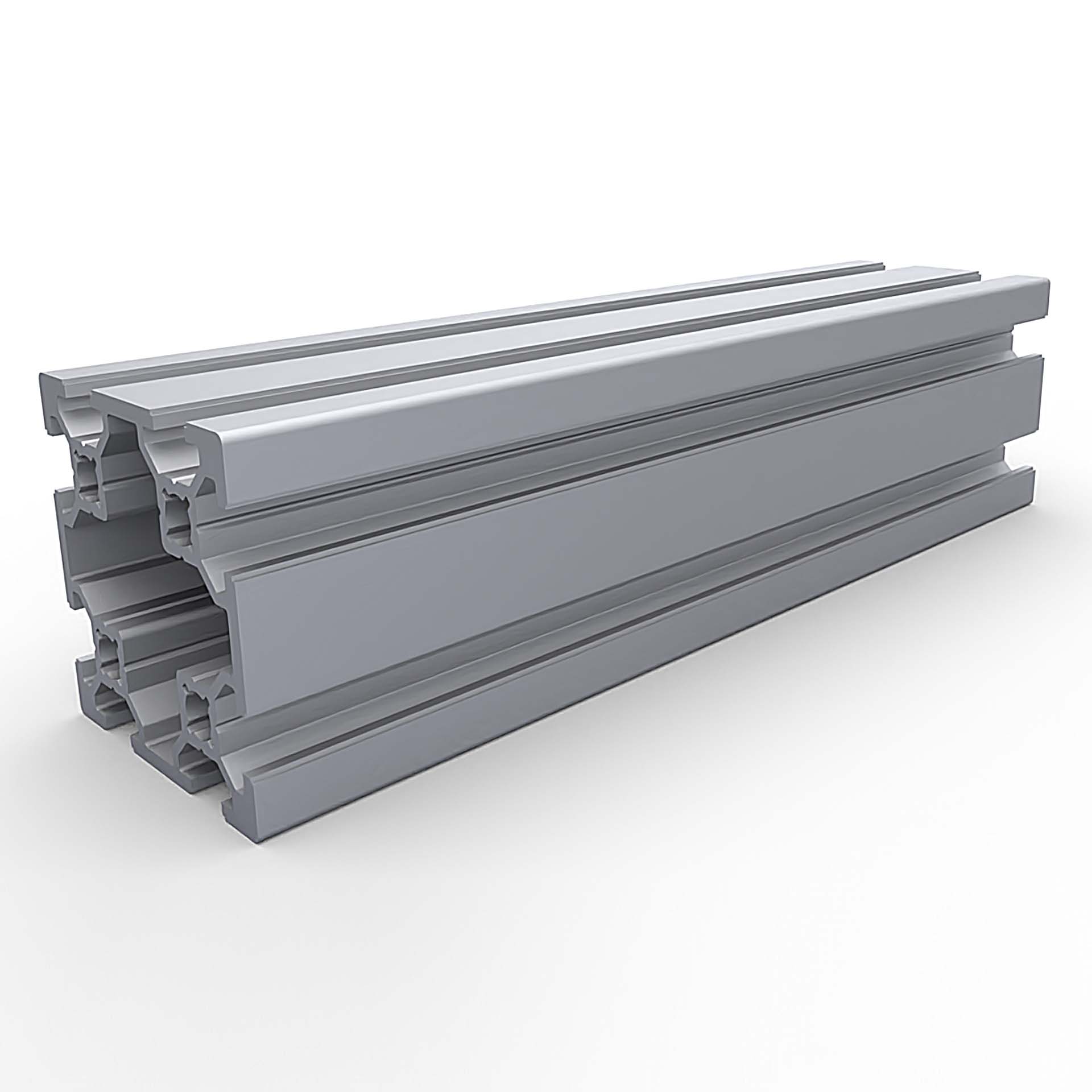

Алюминиевый профиль 20-4040-S6 без покрытия

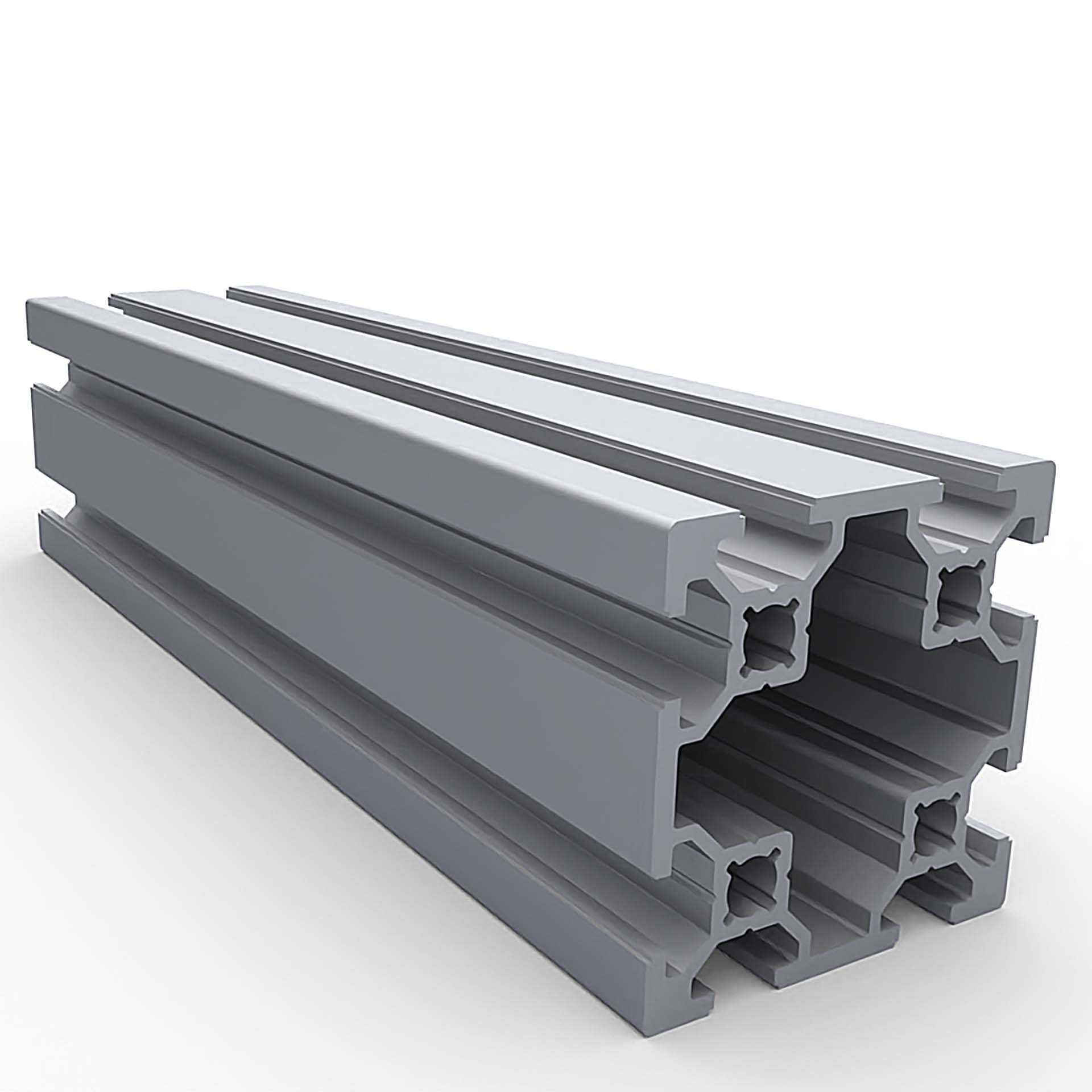

Станочный алюминиевый профиль 40х40 с пазом 6 мм

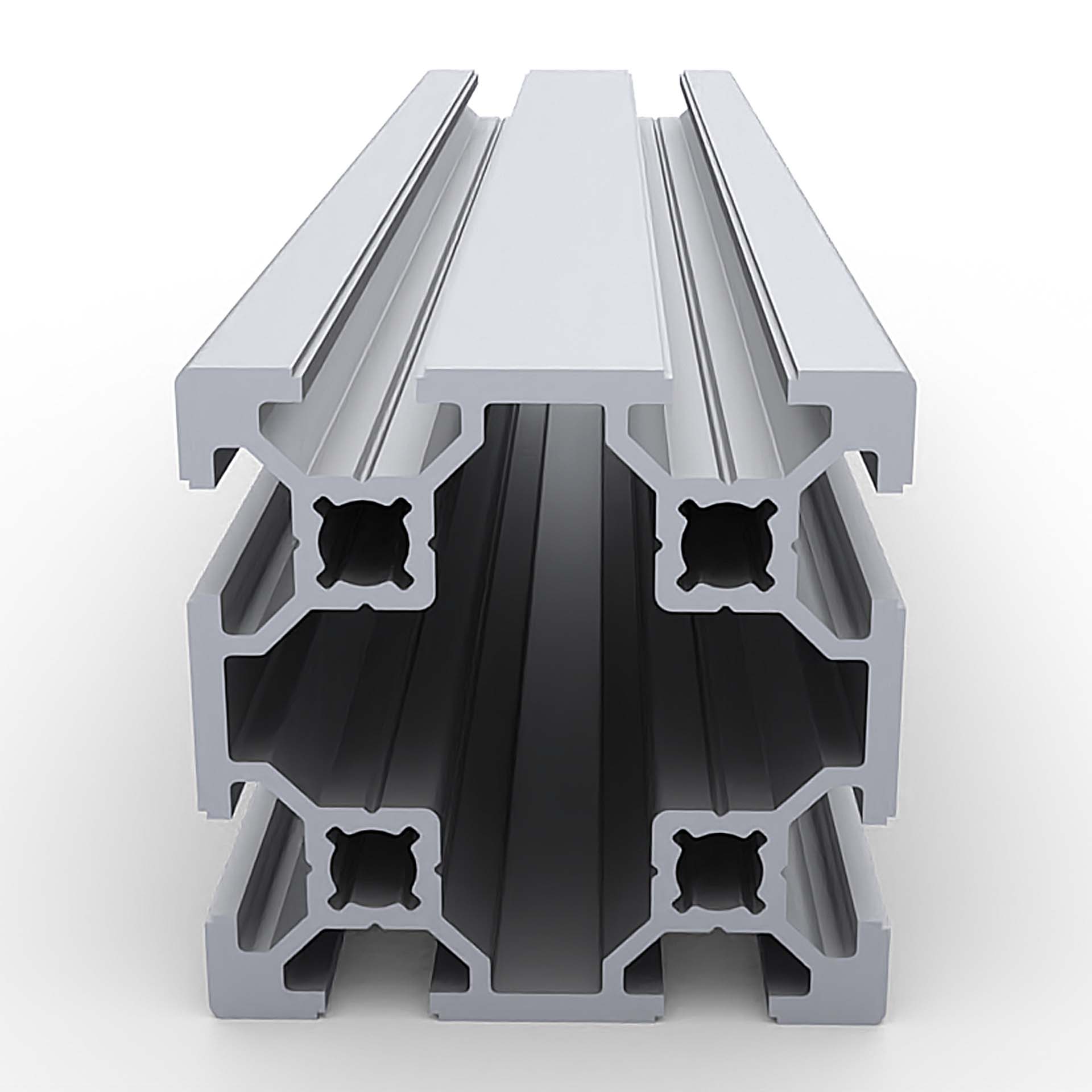

Профиль 40х40 паз 6 мм

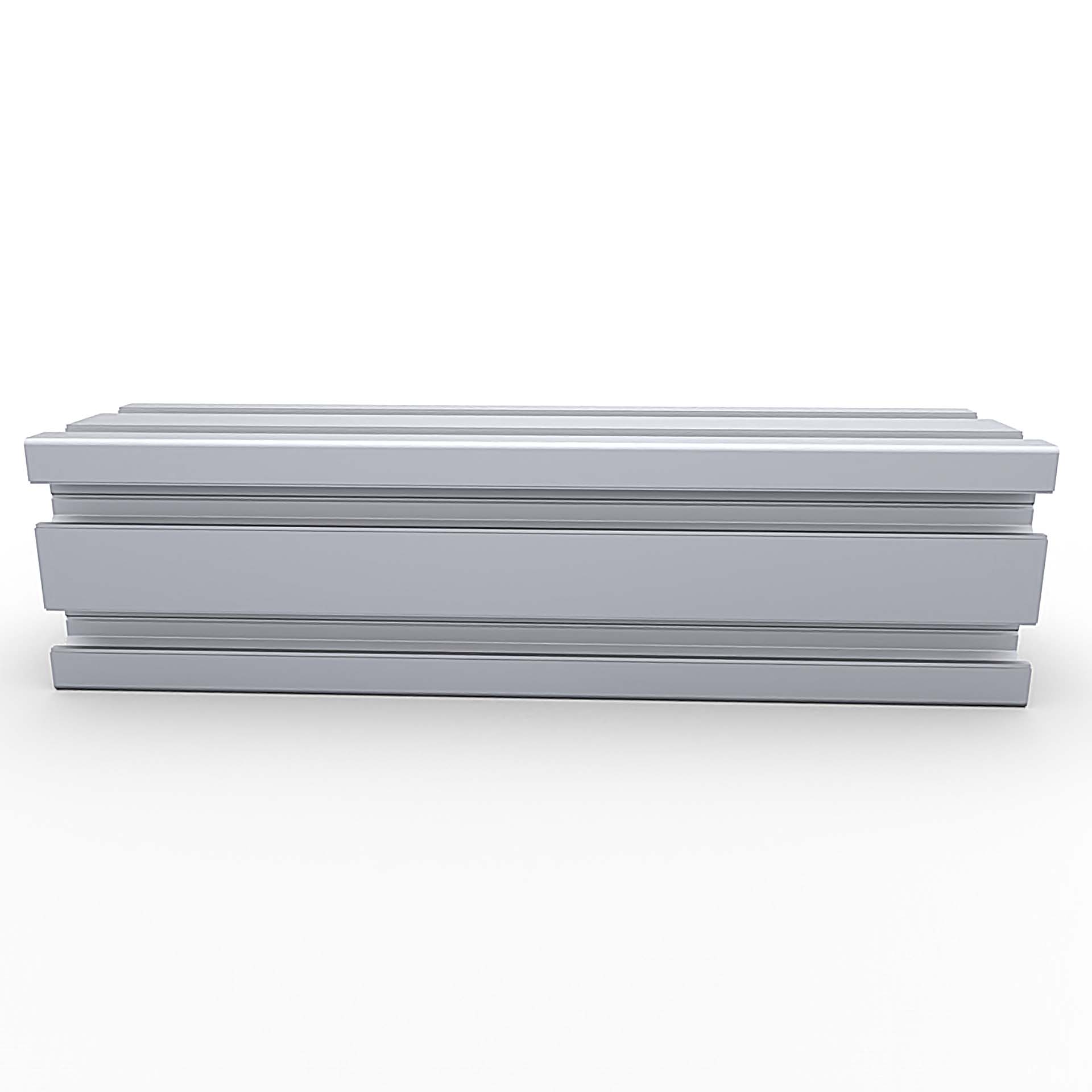

Конструкционный профиль 40х40 с пазом 6 мм
20-40х40 паз 6 мм, алюминиевый профиль серия 20

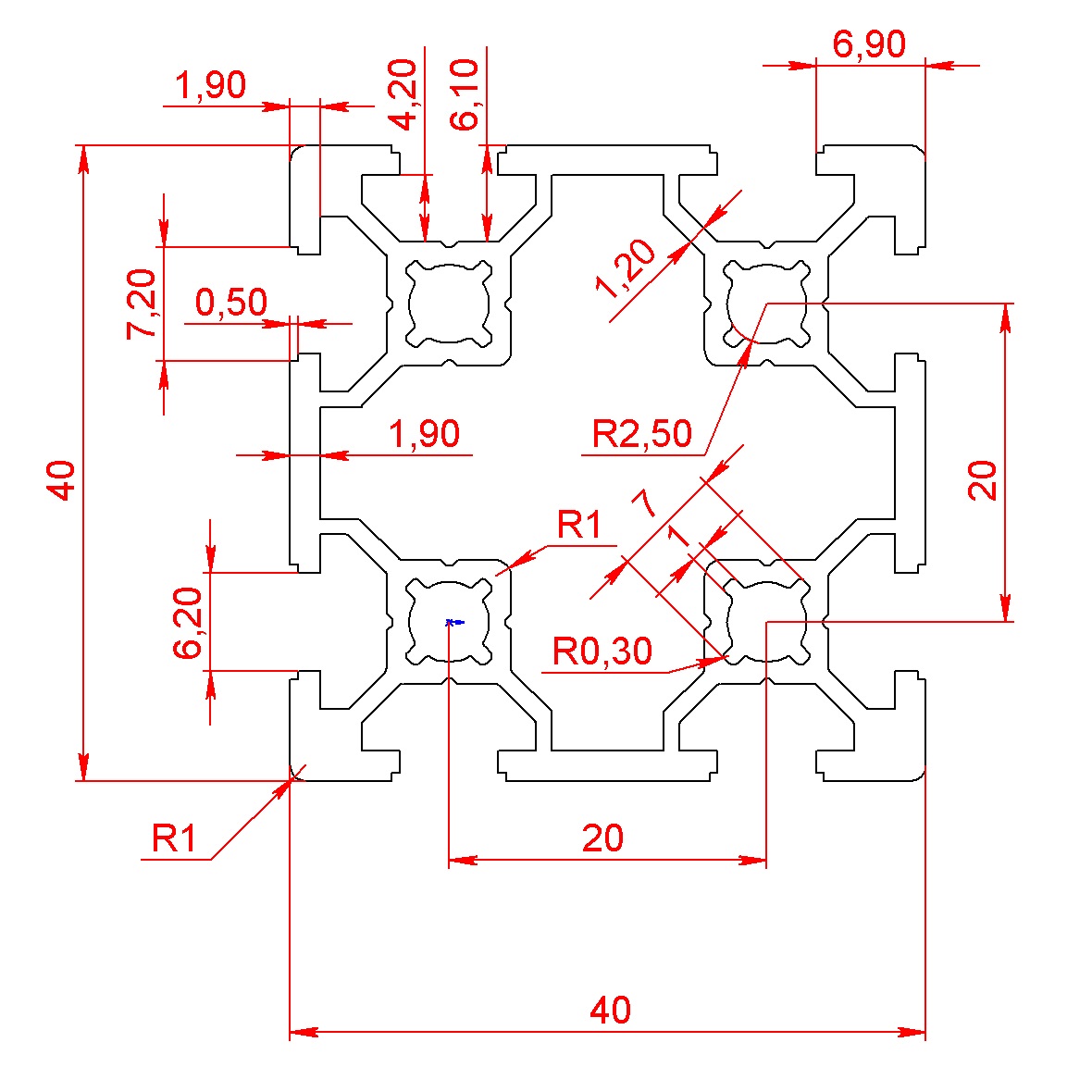

Чертеж профиля 40х40 с пазом 6 мм, серии 20
1 225.00 руб. от 1 м
от 5 м 1 200.50 ₽ −2%
от 20 м 1 176.00 ₽ −4%
от 45 м 1 151.50 ₽ −6%
от 90 м 1 127.00 ₽ −8%
от 250 м 1 102.50 ₽ −10%
от 450 м 1 078.00 ₽ −12%
Наличие OB-20-4040-S6-BP | Профиль 20х40х40 мм. Паз 6 мм (Без покрытия)
На складе 220 м
Рассчитать прогиб профиля
Купить с резкой в размер
(составить карту распила)
Купить целыми хлыстами
5.04 м
Добавить
Купить с резкой пополам · бесплатно
2.5+2.5 м
Добавить

Файлы для скачивания

2D Модель профиля · DXF
DXFСкачать
OB-20-4040-S6-BP | Профиль 20х40х40 мм. Паз 6 мм (Без покрытия) (2D Модель профиля).DXF
2D Модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-20-4040-S6-BP | Профиль 20х40х40 мм. Паз 6 мм (Без покрытия) (2D Модель профиля).ZIP
3D модель профиля · STEP
STEPСкачать
OB-20-4040-S6-BP | Профиль 20х40х40 мм. Паз 6 мм (Без покрытия) (3D модель профиля).STEP
3D модель профиля · архив ZIP
ZIPСкачатьАрхив ZIP
OB-20-4040-S6-BP | Профиль 20х40х40 мм. Паз 6 мм (Без покрытия) (3D модель профиля).ZIP

Описание

Примечание: следует учитывать что профили "без покрытия" имеют невысокую устойчивость к внешним механическим воздействиям. Поэтому на них допускается наличие, царапин, потертостей, пятен и следов окислов.
Если эстетические качества играют важную роль в ваших проектах - обратите внимание на анодированные профили, либо закажите дополнительно порошковую покраску профилей.

Характеристики

Артикул:
 OB-20-4040-S6-BP
ОКПД2:
 25.11.23.120
Страна производства:
 Россия
Серия профилей:
 с пазом 6 мм, серия 20
Длина профиля(макс), мм:
 5040
Дробеструйная обработка:
 Нет
Ширина паза, мм:
 6
Материал:
 AlMgSi 6063 Т66
Покрытие:
 Без покрытия
Тип сырья:
 Первичное
Вес, кг/м:
 1.153
Площадь сечения, см2:
 4,253
Момент инерции, Ix(см4):
 8.0
Момент инерции, Iy(см4):
 8.0
Момент сопротивления, WX (см3):
 4.0
Момент сопротивления, WY (см3):
 4.0
Цвет:
 Алюминий
Предельные отклонения размеров и допуски формы поверхности:
 по ГОСТ 8617-2025

Калькулятор прогиба для профиля OB-20-4040-S6-BP

Схемы крепления балки и тип нагрузки
Шарнирно опертая с центральной нагрузкой
Схема: шарнирно опертая балка с центральной нагрузкой
Шарнирно опертая с равномерной нагрузкой
Схема: шарнирно опертая балка с равномерно распределённой нагрузкой
Консольная с нагрузкой на конце
Схема: консольная балка с нагрузкой на свободном конце
Защемлённая с центральной нагрузкой
Схема: защемлённая балка с центральной нагрузкой
Защемлённая с равномерной нагрузкой
Схема: защемлённая балка с равномерно распределённой нагрузкой
Консольная с равномерной нагрузкой
Схема: консольная балка с равномерно распределённой нагрузкой
